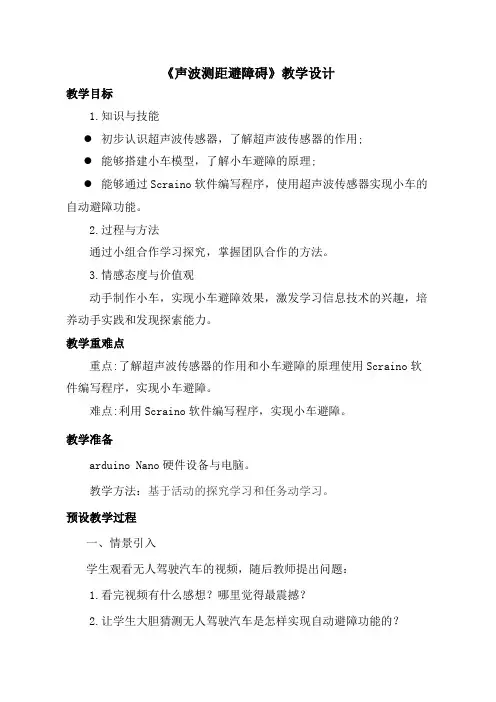

《声波测距避障碍》教学设计教学目标1.知识与技能●初步认识超声波传感器，了解超声波传感器的作用;●能够搭建小车模型，了解小车避障的原理;●能够通过Scraino软件编写程序，使用超声波传感器实现小车的自动避障功能。
2.过程与方法通过小组合作学习探究，掌握团队合作的方法。
3.情感态度与价值观动手制作小车，实现小车避障效果，激发学习信息技术的兴趣，培养动手实践和发现探索能力。
教学重难点重点:了解超声波传感器的作用和小车避障的原理使用Scraino软件编写程序，实现小车避障。
难点:利用Scraino软件编写程序，实现小车避障。
教学准备arduino Nano硬件设备与电脑。
教学方法：基于活动的探究学习和任务动学习。
预设教学过程一、情景引入学生观看无人驾驶汽车的视频，随后教师提出问题：1.看完视频有什么感想？哪里觉得最震撼？2.让学生大胆猜测无人驾驶汽车是怎样实现自动避障功能的？【设计意图】以视频导入，调动学生兴趣，拉近与学生之间的距离。
通过问题设置引发学生的思考，进而实现课程的顺利导入。
二、探究新知1.认识超声波传感器（1）演示小实验让学生直观的看到超声波传感器能探测到物体与它的距离。
3.学生看蝙蝠探路飞行的视频，进一步学习超声波传感器的工作原理。
【设计意图】要让学生不仅要认识超声波传感器，还要明白它的工作原理，设计观看小实验和视频两个环节更直观形象的向学生解释，学生容易理解掌握。
2.搭建感应避障车设计3个思考问题，引领学生积极思考搭建小车的步骤及需要注意的事项。
（1）确定安装步骤，通常先安装小车的3个轮子，如果车轮安装后影响其他硬件的安装也可以再拆卸下来。
（2）怎样确定车头和车尾？超声波传感器该安装在大轮和小轮方向？（3）传感器应该安装的高点还是低点好？【设计意图】这个环节教师先让小组讨论方案，通过交流确定基本步骤，在每一步操作之前都通过问题引领，进过充分的讨论交流，让学生明白其中的道理，从而搭建过程少走弯路，提高课堂效率，使学生能更快地融入到动手连接的过程中，熟悉各部分的功能。
《有趣的超声波传感器》教学设计--郝劲峰
综合实践研究性学习开展创新性活动品位创新的快乐《有趣的超声波传感器》市丰台区丰台第五小学郝劲峰Word资料一、指导思想与理论依据（一）指导思想综合实践的总目标是密切学生与生活的联系,推进学生对自然、社会和自我之在联系的整体认识与体验，发展学生的创新能力、实践能力以及良好的个性品质。
（二）理论依据1. 坚持学生的自主选择和主动参与,发展学生的创新精神和实践能力综合实践活动的实施要以学生的直接经验或体验为基础，将学生的需要、动机和兴趣置于核心地位,充分发挥学生的主动性和积极性,鼓励学生自主选择活动主题,积极开展活动,在活动中发展创新精神和实践能力。
2. 面向学生完整的生活领域,为学生提供开放的个性发展空间综合实践活动的实施是面向学生完整的生活领域，引领学生走向现实的社会生活，促进学生与生活的联系，为学生的个性发展提供开放的空间。
3. 注重学生的亲身体验和积极实践，促进学习方式的变革综合实践活动的实施强调学生乐于探究、勤于动手和勇于实践，注重学生在实践性学习活动过程中的体验和感受，要求学生超越单一的接受学习，亲身经历实践过程，体验实践活动，实现学习方式的变革。
二、教材分析1.教学容：《有趣的超声波传感器》是我校自主开发的机器人校本课程中的四年级部分。
本课共分为两课时，第一课时，学生学习认识超声波的概念，理解超声波传感器测距的原理，并能够使用超声波进行实际距离的测量。
本节课重点在与超声波在程序中的应用，通过超声波等待模块的使用来实现自动停车，机器人避障的效果，让学生感受程序与传感器共用所带来的神奇与乐趣。
2.知识背景：（1）声波：发声体产生的振动在空气或其他物质中的传播叫做声波。
根据震动频率及人耳朵能够听到的围分为次声波（震动频率20赫兹一下），声波（震动频率在20-20000赫兹之间），超声波（震动频率在20000赫兹以上）（2）超声波：声音的震动频率在20000赫兹以上，超出人耳朵能够听到的围的声波。
超声波避障系统设计
• 引言 • 系统硬件设计 • 系统软件设计 • 系统测试与验证 • 系统优化与改进 • 结论与展望
01
引言
目的和背景
目的
设计一种能够实时检测障碍物并实现自动避障的超声波避障 系统，以提高机器人或无人驾驶车辆的安全性和自主性。
背景
随着机器人和无人驾驶技术的快速发展，避障系统成为了实 现自主导航的关键技术之一。超声波传感器因其价格低廉、 性能稳定、易于安装等优点而被广泛应用于避障系统中。
用户体验
用户友好型的设计使得该系统易于使用，无需复杂的设置 或培训。此外，系统还具备较高的性价比，适合大规模生 产和应用。
性能评估
经过实际测试，该系统在各种环境条件下均表现出良好的 稳定性和可靠性，且响应速度快，能够满足实时避障的需 求。
改进空间
尽管本设计在许多方面都取得了成功，但仍存在一些局限 性，如对复杂环境的适应性、系统精度和稳定性等方面还 有待进一步提高。
测距原理
超声波测距基于声波的传 播速度和往返时间计算距 离。
精度与误差
考虑声波传播速度、温度 和空气密度等因素对测距 精度的影响。
抗干扰能力
优化算法以减少环境噪声
根据系统需求，设计合适的硬件接口，如 GPIO、串口等。
定时器配置
使用定时器产生超声波发送和接收的时序。
传感器数据和控制避障系统。
性能要求
02
根据系统复杂性和数据处理需求，选择具有足够处理能力和I/O
端口的微控制器。
编程语言
03
确保微控制器支持所需的编程语言，以便进行系统开发和编程。
电源模块设计
电源选择
为系统提供稳定的电源，考虑使 用电池或外部电源，以满足系统 长时间运行的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《智能仪器仪表设计基础》课程设计报告单位：学生：专业：班级：学号：指导老师：成绩：设计时间：2013 年5月指导老师提供的设计题目和要求1、设计题目：基于超声波传感器的障碍物检测电路仿真设计2、指导老师：3、设计条件：[1]仿真软件可用Multisim10软件或者saber软件。
[2]超声波传感器详细参数：工作频率：40KHz±1.0KHz声压值：≥94dB(30cm/10Vrms sine wave)灵敏度：≥-82dB/v/u bar(0dB=v/pa)；余振：：≤1.2ms；-6dB方向性(度)：60°±10°电容：2000pf±10%；最大输入电压(Vp-p)：150(40KHz)使用温度围：-35℃—+80℃储藏温度围：-40℃—+85℃4、设计要求：[1]设计电路包括超声波发射电路、超声波回波接收电路两部分。
超声波发射电路包括升压激励模块。
超声波回波接收电路包括一级带通滤波电路、二级带通电路、回波二值化电路组成。
[2]当在超声波发射电路输入端输入VPP=5V，Vmin=0V的方波信号时，超声波发射电路输出端能输出VPP=100V~150V，f=40KHZ的一个激励信号。
[3]当在超声波回波接收电路输入端输出VPP=60mV~2V，f=40KHZ的正弦波信号时，超声波回波接收电路输出端能输出电平信号。
当在超声波回波接收电路输入端输入低电平信号时，超声波回波接收电路输出端能输出高电平信号。
[4]附加要求：请用虚拟仪器显示各个电路模块输入端信号及输出端信号5、参考书目[1]胡向东，京诚，余成波等编著，传感器与检测技术机械工业，2009[2] 国雄主编测控电路机械工业，第4版一、摘要本次仿真实验设计电路包括超声波发射电路、超声波回波接收电路两部分。
超声波发射电路包括升压激励模块。
超声波回波接收电路包括一阶低通滤波电路、二级低通电路、回波二值化电路组成。
在本次应用Multisim10软件仿真实验过程中我们用555定时器产生了0~5V的方波激励信号，并通过升压激励电路最终能输出VPP=100V~150V，f=40KHZ的一个激励信号。
而当在超声波回波接收电路输入端输出VPP=60mV~2V，f=40KHZ的正弦波信号时，超声波回波接收电路输出端能输出电平信号。
当在超声波回波接收电路输入端输入低电平信号时，超声波回波接收电路输出端能输出高电平信号。
二、相关电路概述及原理简介1、超声波传感器超声波发射与回波接收电路的主要作用是提高驱动超声波传感器的脉冲电压幅值，有效地进行电／声转换，增大超声波的发射距离，并通过收发一体的超声波传感器将返回的超声波转变成微弱的电信号。
超声波发射与回波接收电路如图3所示(画出一路，其他三路与该路一样)。
图1 超声波发射原理图EFR40RS是收发一体封闭(防水)型超声波传感器，其中心频率f0=(40．0±1．0)kHz，-3 dB带宽1 kHz。
驱动电压峰一峰值要求60～150 V。
CD4052是双路四选一模拟开关，单片机的P3．4和P3．5端口输出选通信号，单片机的P3．3端口输出一串40 kHz的脉冲电压，通过CD4052的X路加到选通的开关三极管Q1基极，经脉冲变压器T1升压至100 VP-P左右，驱动超声波传感器EFR40RS发射超声波。
发射时的脉冲电压幅值大小直接影响测距的远近，应采用超声波专用的脉冲变压器。
反射回的超声波经原收发一体封闭型超声波传感器变成毫伏级的一串脉冲电信号。
由于回波电信号的幅值小，VD3和VD4二极管截止，该信号不会通过T1变压器副边线圈形成短路。
VD1和VD2二极管也截止，所以回波电信号经R1和C1，通过CD4052的Y路送到超声波电信号放大与整形电路。
R1和VD1，VD2组成双向限幅电路，避免发射时的大信号造成超声波放大与整形电路阻塞，甚至损坏电路。
2、555定时器555定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为555，用CMOS工艺制作的称为7555，除单定时器外，还有对应的双定时器556/7556。
555定时器的电源电压围宽，可在4.5V~16V 工作，7555可在3~18V工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。
电路组成：图2 555定时器构成的多谐振荡器电路用555定时器构成的多谐振荡器电路如图所示：图中电容C、电阻R1和R2作为振荡器的定时元件，决定着输出矩形波正、负脉冲的宽度。
定时器的触发输入端（2脚）和阀值输入端（6脚）与电容相连；集电极开路输出端（7脚）接R1、R2相连处，用以控制电容C的充、放电；外界控制输入端（5脚）通过0.01uF电容接地。
多谐振荡器的工作波形如图所示，电路接通电源的瞬间，由于电容C来不及充电，Vc=0v，所以555定时器状态为1，输出Vo为高电平。
同时，集电极输出端（7脚）对地断开，电源Vcc对电容C充电，电路进入暂稳态I，此后，电路周而复始地产生周期性的输出脉冲。
多谐振荡器两个暂稳态的维持时间取决于RC充、放电回路的参数。
暂稳态Ⅰ的维持时间，即输出Vo的正向脉冲宽度T1≈0.7(R1+R2)C；暂稳态Ⅱ的维持时间，即输出Vo的负向脉冲宽度T2≈0 .7R2C。
.图3 多谐振荡器的工作波形因此，振荡周期T=T1+T2=0.7(R1+2R2)C，振荡频率f=1/T。
正向脉冲宽度T1与振荡周期T之比称矩形波的占空比Ｄ，由上述条件可得D=（R1+R2）/（R1+2R2），若使R2>>R1，则D≈1/2，即输出信号的正负向脉冲宽度相等的矩形波（方波）。
电容器C放电所需的时间为：tP L=R*ln2≈0.7*R；当C放电结束时，T截止，Vcc将通过R1、R2向电容器C充电，Vc由Vcc/3上升到2Vcc/3所需的时间为:t PH=(R1+R2)*C*ln2≈0.7*(R1+R2)*C；当Vc上升到2Vcc/3时，触发器又发生翻转，如此周而复始，在输出端就得到了一个周期性的方波，其频率：f=1/(tPL+tPH)≈1.43/[(R1+2*R2)*C] 555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555定时器部包括两个电压比较器，三个等值串联电阻，一个RS触发器，一个放电管T及功率输出级。
它提供两个基准电压VCC /3 和2VCC /3。
本次仿实验中我们将利用555定时器构成的多协振荡器产生脉冲信号。
如图4所示。
图4 555定时器构成的多协振荡器参考图多谐振荡器应用举例：A.模拟声响发生器：将两个多谐振荡器连接起来，前一个振荡器的输出接到后一个振荡器的复位端，后一个振荡器的输出接到扬声器上。
这样，只有当前一个振荡器输出高电平时，才驱动后一个振荡器振荡,扬声器发声；而前一个振荡器输出低电平时，导致后面振荡器复位并停止震荡,此时扬声器无音频输出。
因此从扬声器中听到间歇式的"呜......呜"声响。
B．电压——频率转换器：由555定时器构成的多谐振荡器中，若定时器控制输入端（5脚）不经电容接地，而是外加一个可变的电压源，则通过调节该电压源的值，可以改变定时器触发电位和阀值电位的大小。
外加电压越大，振荡器输出脉冲周期越大，即频率越低；外加电压越小，振荡器输出脉冲周期越小，即频率越高。
这样，多谐振荡器就实现了将输入电压大小转换成输出频率高低的电压—频率转换器的功能。
3、低通滤波器滤波器的工作原理是当信号与噪声分布在不同的频带中时，利用滤波器对不同频率信号有不同的衰减特点，从频率域实现信号分离。
本次试验中采用无限增益多路反馈型滤波电路，它是一个由赋以多路反馈的理论上具有无限增益的运算放大器构成的滤波电路。
图2所示分别是一阶有源低通滤波器和由单一运算放大器构成的无限增益多路反馈二阶低通滤波电路的基本结构。
无限增益多路反馈二阶低通滤波器参数如公式（1）。
图5 一阶低通滤波器以及无限增益多路反馈低通滤波器公式（1）三、超声波传感器的障碍物检测电路设计思路本次仿真实验设计电路包括超声波发射电路、超声波回波接收电路两部分。
根据超声波传感器相关资料我们了解到，超声波传感器的工作电压是在100V~150V，在本次仿真实验中，我们利用一个2nF的电容代替超声波传感器，因此，我们需要在电容的一端输出100V~150V的电压值，以满足实际超声波传感器工作需要。
由于超声波传感器是收发两用传感器，因此在发出超声波的同时也会接收到一个60mV~2V左右的信号作为反馈信号，但由于信号幅值较小同时包含噪声，我们需要首先对其滤波放大。
其次，由于设计需要，我们需要将该信号转变为近似方波信号。
因此，我们设计的超声波发射电路包括升压激励模块以及555定时器方波发生器模块，而超声波回波接收电路包括一级低通滤波电路、二级低通电路、回波二值化电路模块。
当在超声波发射电路输入端利用555定时器方波发生器输入VPP=5V，Vmin=0V的方波信号时，超声波发射电路通过变压器升压使输出端能输出VPP=100V~150V，f=40KHZ的一个输出信号。
另外，在本次试验中我们利用一个2nF的电容代替超声波传感器，因此，在输出端输出100V~150V信号时，在另外的超声波回波电路输入端会接收到一个VPP=60mV~2V，f=40KHZ的信号。
当在超声波回波接收电路输入端输出VPP=60mV~2V，f=40KHZ的正弦波信号时，我们利用两级低通滤波器进行滤波，得到所需要的波段。
然后利用比较器进行二值化处理，当在超声波回波接收电路输入端输入低电平信号时，超声波回波接收电路输出端能输出高电平信号。
四、超声波传感器的障碍物检测电路实际设计1、超声波发射电路部分在本次应用Multisim10软件仿真设计试验中，我们用555定时器产生0~5V的方波，并通过变压器升压激励模块将方波升压为100V~150V，f=40KHZ的一个输出信号，然后通过输出端输出一个正弦信号。
555定时器电路图如图5所示。
发射端电路图如图6所示。
图6 555定时器电路图6 超声波发射电路2、超声波回波接收电路部分超声波回波接收电路包括一级有源低通滤波电路、无限增益多路反馈二阶低通滤波器、回波二值化电路组成。
当在超声波回波接收电路输入端输出VPP=60mV~2V，f=40KHZ的正弦波信号时，超声波回波接收电路输出端能输出电平信号。
当在超声波回波接收电路输入端输入低电平信号时，超声波回波接收电路输出端能输出高电平信号。
图8 超声波回波接收电路1）滤波电路部分设计在超声波回波接收电路中，本次仿真我们应用了一个一阶有源低通滤波器和两个无限增益多路反馈二阶低通滤波器进行信号的滤波，将第一级低通滤波器的转折频率取为41khz而第二级为39khz，通过两级滤波最终获得f=40KHZ（左右）的正弦波信号。
