同步电机原理和结构
同步电机的工作原理
同步电机的工作原理一、引言同步电机是一种常见的电动机，广泛应用于工业生产中。
了解同步电机的工作原理对于理解其性能和应用具有重要意义。
本文将详细介绍同步电机的工作原理，包括结构、原理和工作方式。
二、同步电机的结构同步电机由定子和转子组成。
定子是由三相绕组构成的，通常采用星型连接。
转子由磁体构成，通过轴承与电机的轴连接。
三、同步电机的工作原理1. 磁场产生同步电机通过定子绕组中的电流产生磁场。
当三相交流电通过绕组时，会形成旋转磁场。
这个旋转磁场是由电流在绕组中的相位差所决定的。
2. 磁场与转子的交互作用转子上的磁体与定子产生的旋转磁场相互作用。
由于磁体的磁性，转子会受到磁力的作用，导致转子开始旋转。
3. 同步运行由于定子产生的旋转磁场的频率与电源频率相同，转子的旋转速度与旋转磁场的速度保持同步。
因此，同步电机被称为同步电机。
四、同步电机的工作方式同步电机有两种常见的工作方式：同步发电和同步驱动。
1. 同步发电在同步发电中，同步电机作为发电机使用。
电源通过绕组提供电流，使得定子产生旋转磁场，而转子则被机械能驱动旋转。
旋转的转子通过感应产生电势，将电能转化为机械能。
2. 同步驱动在同步驱动中，同步电机作为驱动器使用。
电源通过绕组提供电流，使得定子产生旋转磁场，而转子则被外部机械装置驱动旋转。
同步电机通过转子的旋转产生磁场，将电能转化为机械能，从而驱动外部机械装置。
五、同步电机的优点和应用同步电机具有以下优点：1. 高效率：同步电机的效率较高，能够有效地转化电能为机械能。
2. 稳定性好：同步电机的转速稳定，能够保持与电源频率同步。
3. 调速性能好：同步电机可以通过调节电源频率或改变绕组的连接方式来实现调速。
同步电机广泛应用于以下领域：1. 工业生产：同步电机常用于驱动工业生产中的机械装置，如泵、风机、压缩机等。
2. 发电厂：同步电机作为发电机使用，将机械能转化为电能。
3. 交通运输：同步电机在电动车、电车和高铁等交通工具中得到广泛应用。

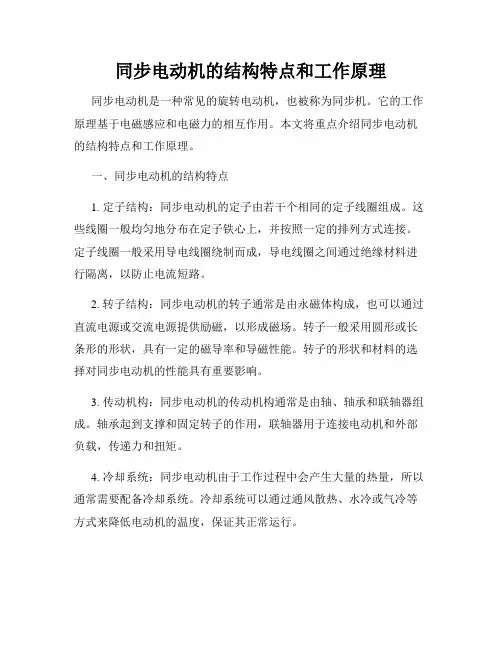

同步电动机的结构特点和工作原理
同步电动机的结构特点和工作原理同步电动机是一种常见的旋转电动机，也被称为同步机。
它的工作原理基于电磁感应和电磁力的相互作用。
本文将重点介绍同步电动机的结构特点和工作原理。
一、同步电动机的结构特点1. 定子结构：同步电动机的定子由若干个相同的定子线圈组成。
这些线圈一般均匀地分布在定子铁心上，并按照一定的排列方式连接。
定子线圈一般采用导电线圈绕制而成，导电线圈之间通过绝缘材料进行隔离，以防止电流短路。
2. 转子结构：同步电动机的转子通常是由永磁体构成，也可以通过直流电源或交流电源提供励磁，以形成磁场。
转子一般采用圆形或长条形的形状，具有一定的磁导率和导磁性能。
转子的形状和材料的选择对同步电动机的性能具有重要影响。
3. 传动机构：同步电动机的传动机构通常是由轴、轴承和联轴器组成。
轴承起到支撑和固定转子的作用，联轴器用于连接电动机和外部负载，传递力和扭矩。
4. 冷却系统：同步电动机由于工作过程中会产生大量的热量，所以通常需要配备冷却系统。
冷却系统可以通过通风散热、水冷或气冷等方式来降低电动机的温度，保证其正常运行。
5. 控制系统：同步电动机的控制系统包括调速装置、控制器和传感器等。
调速装置可以调节电动机的转速和扭矩，控制器用于控制电动机的启动、停止和运行状态，传感器用于实时监测电动机的运行参数。
二、同步电动机的工作原理同步电动机的工作原理基于电磁感应和电磁力的相互作用。
当电动机通电时，电流通过定子线圈，产生的磁场会与转子上的磁场相互作用，从而使转子受到电磁力的作用而转动。
1. 磁场同步：同步电动机的转子上的磁场与定子线圈产生的磁场同步运动。
这意味着转子上的磁场和定子线圈的磁场具有相同的频率和相位，使得转子能够以同步速度旋转。
2. 磁场锁定：同步电动机在运行时可以实现磁场的锁定。
这意味着当电动机的负载发生变化时，磁场可以自动调整以保持同步。
这种磁场锁定特性使得同步电动机在变负载情况下仍能保持稳定的运行。
3. 高效率：同步电动机具有较高的效率。
同步电机的基本知识及结构
同步电机的基本知识及结构同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它具有结构简单、功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
一、基本原理：同步电机的工作原理是通过感应电动势与转子磁场的同步运动来实现转子运转。
当同步电机的定子绕组通电时，在定子绕组内产生一个旋转磁场。
而当转子上的匝数大于定子，转子上也会感应出一个电动势，使转子上的磁场也具有旋转特性。
由于两者是同步发展的，所以称之为同步电机。
二、基本结构：1.定子：2.转子：3.端环和碳刷：同步电机转子上的绕组通过端环连接，以便于外部电源的接驳。
转子上还设有碳刷，用于保持转子绕组的绝缘。
4.外壳：三、工作方式：同步电机的工作方式可以分为饱和同步、欠饱和同步和过磁同步三种。
其中，饱和同步是指定子绕组的磁场与转子磁场完全同步，欠饱和同步是指定子绕组的磁场与转子磁场不完全同步，过磁同步则是指定子绕组的磁场与转子磁场超前一定角度。
四、应用领域：同步电机具有功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
在工业生产线中，同步电机常用于驱动各种机械设备，如风机、泵等。
在空调中，同步电机作为风机的驱动装置，能够提供稳定的风流，并降低噪音。
在电力系统中，同步电机作为发电机使用，可以将机械能转换为电能，并通过同步工作产生的电动势向电网输送能量。
总结起来，同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它的主要结构包括定子、转子、端环、碳刷和外壳等。
同步电机具有结构简单、功率因数高、转速恒定等优点，被广泛应用于工业生产线、空调、电力系统等领域。
同步电动机的结构特点和工作原理
同步电动机的结构特点和工作原理同步电动机是一种常见的交流电动机，广泛应用于各个领域，如工业生产、交通运输和家用电器等。
本文将介绍同步电动机的结构特点和工作原理，以帮助读者更好地了解这种电动机。
1. 结构特点同步电动机的结构相对简单，通常由以下几部分组成：1.1. 定子：定子是同步电动机的固定部分，由一系列的线圈和铁芯组成。
在定子中产生的磁场与转子磁场进行相互作用，从而实现电能转换成机械能。
1.2. 转子：转子是同步电动机的旋转部分，由一系列的永磁体或电磁体组成。
转子的磁场与定子的磁场进行相互作用，产生电磁转矩，驱动电动机的转动。
1.3. 轴承：轴承用于支撑转子的旋转，并降低摩擦力和能量损耗。
常见的轴承类型有滚动轴承和滑动轴承。
1.4. 外壳：外壳是同步电动机的保护壳体，具有保护电动机内部零部件免受外界环境侵害的作用。
2. 工作原理同步电动机的工作原理基于电磁感应和机械力学的基本原理，其主要过程包括以下几个步骤：2.1. 三相供电：同步电动机通常采用三相交流电源供电，其中每个相位的电压和频率都保持稳定。
通过与电源正确定时关系的控制器，将电流施加到电动机的定子绕组上。
2.2. 构建磁场：当电流通过定子绕组时，定子绕组中的电流会产生一个旋转磁场。
这个磁场的频率与供电电源的频率相同，通常为50Hz 或60Hz。
2.3. 磁场互作用：转子中的磁体或电磁绕组与定子中的旋转磁场相互作用。
由于磁场的作用，转子开始旋转，并与定子的旋转磁场同步运动。
2.4. 机械能输出：同步电动机将电能转换为机械能，通过转子的旋转产生轴承力矩，驱动机械设备的运动。
需要注意的是，同步电动机的转速是由供电电源的频率和极对数决定的。
在标准电网条件下，同步电动机的转速通常为1500转/分钟（50Hz频率）或1800转/分钟（60Hz频率）。
3. 应用领域同步电动机由于具有结构简单、工作可靠、效率高等特点，被广泛应用于各个领域，如：3.1. 工业生产：同步电动机可用于输送设备、压缩机、泵和风机等工业机械的驱动。
永磁同步电机的原理及结构
永磁同步电机的原理及结构永磁同步电机是一种利用永磁体产生的磁场与电流产生的磁场进行传动的电机。
其原理是通过将永磁体与定子绕组分布在转子上，通过电流激励在定子产生的旋转磁场与永磁体产生的磁场相互作用，从而实现电能转换为机械能。
下面将详细介绍永磁同步电机的原理及结构。
一、原理1.磁场产生原理永磁同步电机的转子上安装有永磁体，通过永磁体产生的磁场与定子绕组产生的磁场进行作用，从而实现电能转换为机械能。
定子绕组通过三相对称供电，产生一个旋转磁场。
而永磁体则产生一个恒定的磁场，其磁极与定子绕组的磁极相对应。
这样，当定子旋转磁场的南极与永磁体磁极相对时，两者之间的磁力相互作用将会产生转矩，从而驱动转子旋转。
2.同步运动原理永磁同步电机的转子与旋转磁场同步运动，即转子的转速与旋转磁场的转速保持同步。
这是由于永磁体的磁极与定子绕组的磁极相对应，当旋转磁场改变磁极方向时，永磁体中的磁通也会随之改变方向。
为了保持稳定的运行，要求转子与旋转磁场之间存在一个同步角度，即定子的旋转磁场需要在转子上形成一个旋转磁场，从而使转矩产生作用。
二、结构1.转子：转子是永磁同步电机的旋转部分，一般由转子心、永磁体、轴承等组成。
转子心一般采用铁芯结构，并安装有永磁体，通过永磁体产生的磁场与定子产生的旋转磁场相互作用，从而实现电能转换为机械能。
2.定子：定子是永磁同步电机的静态部分，一般由定子铁芯和定子绕组组成。
定子绕组通过三相对称供电，产生一个旋转磁场。
定子铁芯一般采用硅钢片制作，用于传导磁场和固定定子绕组。
3.永磁体：永磁体是永磁同步电机的关键部分，一般采用钕铁硼（NdFeB）等高强度磁体材料制成。
永磁体产生的磁场与定子产生的旋转磁场相互作用，从而实现电能转换为机械能。
4.轴承：轴承用于支撑转子的旋转，并减小摩擦损耗。
常见的轴承类型有滚动轴承和滑动轴承等。
5.外壳：外壳用于保护永磁同步电机的内部结构，并提供机械稳定性。
外壳通常由金属或塑料制成，并具有散热和防护功能。
同步电机的基本工作原理与结构_图文
额定运行时加在 在额定运行状
三相定子绕组上 态下三相定子
的线电压。
绕组的线电流
对同步发电机额定值.之间关系为：
６.2 同步发电机的空载运行
同步发电机被原动机拖动到同步转速，励磁绕组中通入直流 电流 ，定子绕组开路的运行称为空载运行。 电磁关系：
空载电动势 大小：
空载特性：
此种情况下
---直轴分量 ---交轴分量
--直轴同步电抗 --交轴同步电抗
分别表征在对称负载下，单位直轴或 交轴三相电流产生的总电枢磁场在电 枢每一相绕组中感应的电动势。
二、凸极同步发电机的相量图 作图步骤
6.4.2隐极同步发电机的电动势方程、相量图和等效电路
一、电动势方程
电磁关系：
令
电动势平衡方程
不计磁路饱和时有下列关系
--同步电抗
称为“V”形
曲线。
对于一个给定的有功功率输出就有一条V形曲线，有功功率 越大，曲线向上移，因此可是以得到一簇“V”形曲线。
６.6 同步电动机和同步调相机
6.6.1 同步电动机
一、同步电机的可逆原理
同步电机的运行是可逆 的，既可以用作发电机，还 可以用作电动机。
同步电机运行于发电 机状态时，如图所示。
转子
C A
定子绕组
B
机械端口 电端口 定子铁心
返回
返回
1、汽轮发电机结构 （1）定子铁心
返回
1、汽 轮发电 机结构
返回
2、水轮发电机结构
(1)立式水轮发电机
(2)卧式水轮发电机
2、水轮发电机结构转子结构
10000kW水轮机转子
1.发电环节——各种电机 引进600MW汽轮发电机
国产300MW汽轮发电机
同步电机原理和结构
6018.1同步电机原理和结构1 •同步发电机原理简述（1）结构模型：同步发电机和其它类型的旋转电机一样， 由固定的定子和可旋转的转子两大部分组成。
最常用的转场式同步电机的定子铁心的内圆均匀分布着定子槽，槽内嵌放着按一定规律排 列的三相对称交流绕组。
这种同步电机的定子又称为电枢，定子铁心和绕组又称为电枢铁 心和电枢绕组。
转子铁心上装有制成一定形状的成对磁极，磁极上绕有励磁绕组，通以直 流电流时，将会在电机的气隙中形成极性相间的分布磁场，称为励磁磁场（也称主磁场、转子磁场）。
除了转场式同步电机外， 还有转枢 式同步发电机，其磁极安装于定子上，而交流 绕组分布于转子表面的槽内，这种同步电机的 转子充当了电枢。
图 8-1-1给出了典型的转场 式同步发电机的结构模型。
图中用 AX 、BY ， CZ 共3个在空间错开120°电角度分布的线 圈代表三相对称交流绕组。
（2 ）工作原理同步电机电枢绕组是三相对称交流绕组，当 原动拖动转子旋转时，通入三相对称电流后，会产生高速旋转磁场，随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场），会在其中感应出大小和方向按周期性变化的交变电势，每相感应电势的有效值为， E o = 4.44fN ① f k w（ 8-1-1 ）式中f ――电源频率；①f ――每极平均磁通； N ——绕组总导体数；k w ---------------- 绕组系数；E 0是由励磁绕组产生的磁通 ①f 在电枢绕组中感应而得，称为 励磁电势（也称主电势、 空载电势、转子电势）。
由于三相电枢绕组在空间分布的对称性，决定了三相绕组中的感应 电势将在的时间上呈现出对称性，即在时间相位上相互错开 1/3周期。
通过绕组的出线端将三相感应电势引出后可以作为交流电源。
可见，同步发电机可以将原动机提供给转子的 旋转机械能转化为三相对称的交变电能。
感应电势的频率决定于同步电机的转速 n 和极对数p ,即同步电机图8-1-1 同步电机结构模型2供电品质考虑，由众多同步发电机并联构成的交流电网的频率应该是一个不变的值， 这就要求发电机的频率应该和电网的频率一致。
同步电机原理和结构
每相感应电势的有效值为(15.2)◆ 交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。
同步转速◆同步转速 从供电品质考虑，由众多同步发电机并联构成的交流电网的频率应该是一个不变的值，这就要求发电机的频率应该和电网的频率一致。
我国电网的频率为50Hz ，故有：(15.3) ◆要使得发电机供给电网50Hz 的工频电能，发电机的转速必须为某些固定值，这些固定值称为同步转速。
例如2极电机的同步转速为3000r/min ，4极电机的同步转速为1500r/min ，依次类推。
只有运行于同步转速，同步电机才能正常运行，这也是同步电机名称的由来。
运行方式◆同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。
作为发电机运行是同步电机最主要的运行方式，作为电动机运行是同步电机的另一种重要的运行方式。
同步电动机的功率因数可以调节，在不要求调速的场合，应用大型同步电动机可以提高运行效率。
近年来，小型同步电动机在变频调速系统中开始得到较多地应用。
同步电机还可以接于电网作为同步补偿机。
这时电机不带任何机械负载，靠调节转子中的励磁电流向电网发出所需的感性或者容性无功功率，以达到改善电网功率因数或者调节电网电压的目的。
© 西安交通大学电机教研室 版权所有，侵权必究 2000.12®水轮发电机水轮发电机的特点是：极数多，直径大，轴向长度短，整个转子在外形上与汽轮发电机大不相同。
大多数水轮发电机为立式。
水轮发电机的直径很大，定子铁心由扇形电工钢片拼装叠成。
为了散热的需要，定子铁心中留有径向通风沟。
转子磁极由厚度为1～2mm 的钢片叠成；磁极两端有磁极压板，用来压紧磁极冲片和固定磁极绕组。
有些发电机磁极的极靴上开有一些槽，槽内放上铜条，并用端环将所有铜条连在一起构成阻尼绕组，其作用是用来拟制短路电流和减弱电机振荡，在电动机中作为起动绕组用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每相感应电势的有效值为(15.2)◆ 交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。
同步转速◆同步转速 从供电品质考虑，由众多同步发电机并联构成的交流电网的频率应该是一个不变的值，这就要求发电机的频率应该和电网的频率一致。
我国电网的频率为50Hz ，故有：(15.3) ◆要使得发电机供给电网50Hz 的工频电能，发电机的转速必须为某些固定值，这些固定值称为同步转速。
例如2极电机的同步转速为3000r/min ，4极电机的同步转速为1500r/min ，依次类推。
只有运行于同步转速，同步电机才能正常运行，这也是同步电机名称的由来。
运行方式◆同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。
作为发电机运行是同步电机最主要的运行方式，作为电动机运行是同步电机的另一种重要的运行方式。
同步电动机的功率因数可以调节，在不要求调速的场合，应用大型同步电动机可以提高运行效率。
近年来，小型同步电动机在变频调速系统中开始得到较多地应用。
同步电机还可以接于电网作为同步补偿机。
这时电机不带任何机械负载，靠调节转子中的励磁电流向电网发出所需的感性或者容性无功功率，以达到改善电网功率因数或者调节电网电压的目的。
© 西安交通大学电机教研室 版权所有，侵权必究 2000.12®水轮发电机水轮发电机的特点是：极数多，直径大，轴向长度短，整个转子在外形上与汽轮发电机大不相同。
大多数水轮发电机为立式。
水轮发电机的直径很大，定子铁心由扇形电工钢片拼装叠成。
为了散热的需要，定子铁心中留有径向通风沟。
转子磁极由厚度为1～2mm 的钢片叠成；磁极两端有磁极压板，用来压紧磁极冲片和固定磁极绕组。
有些发电机磁极的极靴上开有一些槽，槽内放上铜条，并用端环将所有铜条连在一起构成阻尼绕组，其作用是用来拟制短路电流和减弱电机振荡，在电动机中作为起动绕组用。
磁极与磁极轭部采用 T 形或鸽尾形连接，如图15.4所示。
隐极式转子隐极式转子上没有凸出的磁极，如图15.2b 所示。
沿着转子本体圆周表面上，开有许多槽，这些槽中嵌放着励磁绕组。
在转子表面约1/3部分没有开槽，构成所谓大齿，是磁极的中心区。
励磁绕组通入励磁电流后，沿转子圆周也会出现 N 极和 S 极。
在大容量高转速汽轮发电机中，转子圆周线速度极高，最大可达170米/秒。
为了减小转子本体及转子上的各部件所承受的巨大离心力，大型汽轮发电机都做成细长的隐极式圆柱体转子。
考虑到转子冷却和强度方面的要求，隐极式转子的结构和加工工艺较为复杂。
电机供给。
如图15.5所示。
建立起来后再转为自励(有时采用永磁发电机)。
副励磁机的输出电流经过静止晶闸管整流器整流后供给主励磁机，而主励磁机的交流输出电流经过静止的三相桥式硅整流器整流后供给主发电机的励磁绕组。
(见图15.6）3 旋转整流器励磁 静止整流器的直流输出必须经过电刷和集电环才能输送到旋转的励磁绕组，对于大容量的同步发电机，其励磁电流达到数千安培，使得集电环严重过热。
因此，在大容量的同步发电机中，常采用不需要电刷和集电环的旋转整流器励磁系统，如图15.7所示。
主励磁机是旋转电枢式三相同步发电机，旋转电枢的交流电流经与主轴一起旋转的硅整流器整流后，直接送到主发电机的转子励磁绕组。
交流主励磁机的励磁电流由同轴的交流副励磁机经静止的晶闸管整流器整流后供额定值同步电机的额定值有：☆额定容量(VA,kVA,MVA 等) 或额定功率PN (W,kW,MW 等) ：指电机输出功率的保证值。
发电机通过额定容量值可以确定电枢电流，通过额定功率可以确定配套原动机的容量。
电动机的额定容量一般用kW 数表示，补偿机则用kVAR表示。
☆额定电压(V,kV 等) ：指额定运行时定子输出端的线电压。
国产同步电机型号我国生产的汽轮发电机有QFQ、QFN、QFS等系列，前两个字母表示汽轮发电机；第三个字母表示冷却方式，Q表示氢外冷，N表示氢内冷，S表示双水内冷。
我国生产的大型水轮发电机为TS系列，T表示同步，S表示水轮。
举例来说：QFS-300-2 表示容量为300MW双水内冷2极汽轮发电机。
TSS1264/160-48表示双水内冷水轮发电机，定子外径为1264厘米，铁心长为160厘米，极数为48。
此外同步电动机系列有TD、TDL等，TD表示同步电动机，后面的字母指出其主要用途。
如TDG表示高速同步电动机；TDL表示立式同步电动机。
同步补偿机为TT系列。
☆额定电流(A) ：指额定运行时定子的线电流。
☆额定功率因数：额定运行时电机的功率因数。
☆额定频率：额定运行时电机电枢输出端电能的频率，我国标准工业频率规定为50Hz。
☆额定转速：额定运行时电机的转速，即同步转速。
除上述额定值外，同步电机名牌上还常列出一些其它的运行数据，例如额定负载时的温升、励磁容量和励磁电压等。
同步电机篇：第二章同步发电机对称运行分析空载气隙磁场◆对于凸极发电机来说，由于定转子间的气隙沿整个电枢圆周分布不均匀，极面下气隙较小，而极间气隙较大，极面下的磁阻较小，而极间磁阻很大，而且在同一个极面下，在一个极的范围内气隙径向磁通密度的分布近似于平顶的帽形。
极靴以外的气隙磁通密度减少很快，相邻两极中线上的磁通密度为零。
气隙磁密可以用付立叶谐波分析的方法分解出空间基波和一系列谐波。
图16.1a 中画出了基波波形 。
通常将极靴的极弧半径做成小于定子的内圆半径，而且两圆弧的圆心不重合(称为偏心气隙)，从而形成极弧中心处的气隙最小，沿极弧中心线两侧方向气隙逐渐增大，这样可以使得气隙磁通密度的分布较接近正弦波形。
◆隐极电机的励磁绕组嵌埋于转子槽内，沿转子圆周气隙可视为是均匀的。
励磁磁势在空间的分布为一个阶梯形，受齿槽的影响,气隙磁密呈现出波动变化。
用谐波分析法可求出其基波分量，如图16.1 (b)所示。
合理地选择大齿的宽度可以使气隙磁密的分布接近正弦波。
在本书以后的分析中，如无特殊说明，仅考虑磁通密度的基波分量。
◆感应电势的波形和大小与气隙磁密的分布形状及幅值大小紧密相关，在设计和制造电机时，应采取适当的措施，以获得尽可能接近正弦分布的气隙磁密，从而得到品质较高的感应电势。
在本课程以后的分析中，我们仅考虑感应电势的基波分量。
空载特性◆当空载运行时,励磁电势随励磁电流变化的关系 称为同步发电机的空载特性。
励磁电势的大小 (有效值) 与转子每极磁通成正比，而励磁电流的大小又和作用于同步电机磁路上的励磁磁势 正比例变化，所以空载特性与电机磁路的磁化曲线具有类似的变化规律。
如图16.2 所示。
◆由图可见，当励磁电流较小时，由于磁通较小，电机磁路没有饱和，空载特性呈直线（将其延长后的射线称为气隙线）。
随着励磁电流的增大，磁路逐渐饱和，磁化曲线开始进入饱和段。
为了合理地利用材料，空载额定电压一般设计在空载特性的弯曲处，如图中的c 点。
◆空载特性可以通过计算或试验得到。
试验测定的方法与直流发电机类似。
同步电机的空载特性也常用标么值表示，空载电势以额定电压为基值，取 时的励磁电流 (称为额定励磁电流)为励磁电流的基值。
用标么值表示的空载特性具有典型性，不论电机容量的大小，电压的高低，其空载特性彼此非常接近。
◆空载特性在同步发电机理论中有着重要作用：① 将设计好的电机的空载特性与表16-1中的数据相比较，如果两者接近，说明电机设计合理，反之，则说明该电机的磁路过于饱和或者材料没有充分利用。
②空载特性结合短路特性(在后面介绍 )可以求取同步电机的参数。
③发电厂通过测取空载特性来判断三相绕组的对称性以及励磁系统的故障。
同步电机篇：第二章 同步发电机对称运行分析★空载时，同步电机中只有一个以同步转速旋转的励磁磁势★由此可见，负载以后同步电机内部将会产生又一个旋转磁势 --电枢旋转磁势。
因此，同步发电机接上三相对称负载以后，电机中除了随轴同转的转子磁势 (外，又多了一个电枢旋转磁势(态，可以用矢量加法将其合成为一个合成磁势气隙磁场可以看成是由合成磁势在电机的气隙中建电枢反应的情况决定于空间相量和之间的夹角，而这一夹角又和时间相量相绕组中感应电势相电流和同相位，则▲由异步电机篇的介绍可知，电枢磁势)的轴线在此瞬间将和一般情况下，电角度时，(空间相量)的轴线位置也滞后或超前于A 相电角度。
即和在时间上的相位差等于的以上结论虽然是在一个特殊的瞬间(磁极轴线和得出的，由于和同速同步旋转，故在负载一定的情况下，和的空间相位差等于▲为了分析方便，人们常将时间相量,,,U量,,线位置，称为交轴，用性质决定，和重合。
此时和此时与之间的夹角此时与之间的夹角为当三相对称电枢电流流过电枢绕组时，将产生旋转的电枢磁势，将在电机内部产生跨过气隙的电枢反应磁通和不通过气隙的漏磁通，和将分别在电和漏磁电势。
与电枢电流的大小成正比电势为：（电枢反应电抗的大小和电枢反应磁通所经过磁路的磁阻成反比，磁阻与电枢磁势轴线的位置有关。
对于凸极电机而言，当和重合时，经过直轴所示。
此时由于直轴磁路中的气隙较短，磁阻较小，所以电枢反应电抗就较大。
当和正交时，即和磁极的轴线垂直时，所示。
此时由于交轴磁路中的气隙较长，磁阻较大，所以电枢反应电抗就较小。
一般情况下，和之间的夹角由负载的，的流通路径介于直轴磁路和交轴磁路之间，电枢反应电由于和之间的夹角受制于内功率和交轴分量，产生直，与同相或反相，起增磁或者去磁作用；产生交轴电枢磁势，与正交，起，不同负载时，和之间的夹角不同，对应的也就不同，这给分析问题带来了诸多不便。
为了解决这一问题，人们采用了正交分解法和叠加原理，将看成是其直轴分量和交轴分量的叠加，并认为单独激励直轴电枢反应磁通轴电枢反应电抗 ,并在定子每相绕组中产生直轴电枢反应电势励交轴电枢反应磁通电枢反应电抗，并在电枢每相绕组中产生交轴电枢反应电势。
电枢绕组总的电枢反应电势可以写为(16-4)=-j(电枢电流引起的总的感应电势为(16-5)=+=Xaq+后，可以认为隐极电机直轴磁路和交轴磁路的磁阻相等，直轴和交轴电枢反应电抗相等，即== ，结合=+，并代入式(16-5)可得(16-6)机的端电压，用方程式表示为(16-8)◇对于隐极电机来说，+=-j，其方程式可表示为j(16-9)① 在水平方向作出相量角找出的方向并作出相量；③ 在的尾端，加上相量j，它超前于j。
◇对于凸极电机来说，需要首先将分解为和，然后才能根据方程式位，与正交，只要找出的方位，就可以方便地将分解为和。
◇方程式(16-8)两边同时加上-j(-)，即：上式左边的相量j可以很16.7b，凸极电机的相量图可按下述步骤作出。
① 在水平方位作出相量，错开角作出j，它超前于的方位即为d③ 将在正交分解为和；用。
