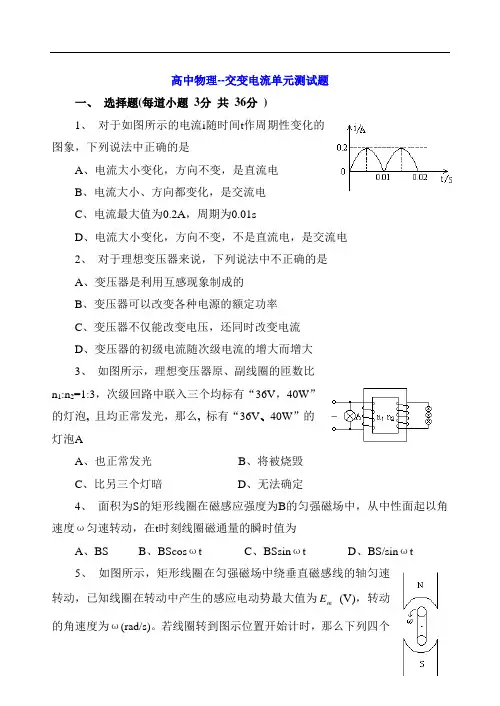

高中物理--交变电流单元测试题
高中物理--交变电流单元测试题一、选择题(每道小题3分共36分)1、对于如图所示的电流i随时间t作周期性变化的图象，下列说法中正确的是A、电流大小变化，方向不变，是直流电B、电流大小、方向都变化，是交流电C、电流最大值为0.2A，周期为0.01sD、电流大小变化，方向不变，不是直流电，是交流电2、对于理想变压器来说，下列说法中不正确的是A、变压器是利用互感现象制成的B、变压器可以改变各种电源的额定功率C、变压器不仅能改变电压，还同时改变电流D、变压器的初级电流随次级电流的增大而增大3、如图所示，理想变压器原、副线圈的匝数比n1:n2=1:3，次级回路中联入三个均标有“36V，40W”的灯泡, 且均正常发光，那么, 标有“36V、40W”的灯泡AA、也正常发光B、将被烧毁C、比另三个灯暗D、无法确定4、面积为S的矩形线圈在磁感应强度为B的匀强磁场中，从中性面起以角速度ω匀速转动，在t时刻线圈磁通量的瞬时值为A、BSB、BScosωtC、BSsinωtD、BS/sinωt5、如图所示，矩形线圈在匀强磁场中绕垂直磁感线的轴匀速E(V)，转动转动，已知线圈在转动中产生的感应电动势最大值为m的角速度为ω(rad/s)。
若线圈转到图示位置开始计时，那么下列四个式子中正确表达了该线圈上产生的电动势e 随时间变化的函数式是A 、e=m E sin ωt(V)B 、e=m E cos ωt(V)C 、e=m E sin(ωt+90°)(V)D 、e=mE cos(ωt+90°)(V)6、两只阻值相等的电阻分别通以正弦交流电与方形交流电，它们电流的最大值相等，如图所示，则两只电阻的热功率之比是A 、1:4B 、1:2C 、1:2D 、1:17、 交流电源电压u=20sin(100 ωt)V ，电路中电阻R=10Ω。
则如右图电路中电流表和电压表的读数分别为A 、1.41A ，14.1VB 、1.41A ，20VC 、2A ，20VD 、2A ，14.1V8、 如图所示，理想变压器原线圈匝数为n 1，两个副线圈匝数分别为n 2和n 3，且n 1:n 2:n 3=4:2:1，输入电压U 1=16V ，R 1=R 2=10Ω，则输入的电流I 1大小是A 、0.4AB 、0.1AC 、0.5AD 、以上答案都不对9、在某交流电电路中，有一个正在工作的变压器，它的原线圈匝数6001=n 匝，电源电压为2201=U V ，原线圈串联一个0.2A 的保险丝，副线圈1202=n 匝，为保证保险丝不被烧断，则:（ ）A 、负载功率不能超过44W ；B 、副线圈电流最大值不能超过1A ；C 、副线圈电流有效值不能超过1A ；D 、副线圈电流有效值不能超过0.2A ．10、 图是一个理想变压器，K 为双向电键，P 是滑动变阻器滑动触头，U 1为加在原线圈两端电压，I 1为原线圈上电流，则A 、保持U 1及P 的位置不变，K 由a 合向b 时，I 1将增大B 、保持P 的位置及U 1不变，K 由a 向b 时，R 消耗的功率减小C 、保持U 1不变，K 合在a 处，使P 上滑，I 1将增大D 、保持P 的位置不变，K 合在a 处，若U 1增大，I 1将减小11、一矩形线圈在匀强磁场中匀速转动，产生交流电的图象如图所示，由图可以知道:A 、0.01s 时刻线圈处于中性面位置B 、0.01s 时刻穿过线圈的磁通量为零C 、该交流电流有效值为2AD 、该交流电流频率为50Hz12、有一负载电阻R ，当它接到30V 直流的电流时，消耗的功率为P ，现有一台理想变压器，它的输入电压u=300sinwt(V)，若把上述负载接到此变压器副线圈的两端，消耗的功率为P/2，则变压器原副线圈的匝数比为:二、填空题(每题4分, 共24分)13、一个电热器接到55V的直流电源上所产生的热功率刚好是接到某交流电源上产生的热功率的1/16，那么，这个交流电源的路端电压是________V；先后两次通过电热器的电流之比为________。
第五章交变电流章末测试卷三(答案含解析)—人教版高中物理选修3-2
人教版物理选修3-2第五章交变电流章末测试卷三一、单选题(共30分)1．(本题3分)如图所示为一交变电流的图象，则该交变电流的有效值为多大（）A．I0B．32I0C．02+I0D．022．(本题3分)如图甲所示，矩形线圈在匀强磁场中绕垂直于磁感线的中心轴OO’匀速转动，从某时刻开始计时，产生的感应电动势e随时间t的变化曲线如图乙所示，若线圈匝数N=100匝，外接电阻R=70Ω，线圈电阻r=10Ω，则下列说法正确的是（）A．通过线圈的最大电流为1.25A B．线圈的角速度为50rad/sC．电压表的示数为502V D．穿过线圈的最大磁通量为2πWb3．(本题3分)如图所示，矩形闭合导线框abcd处于水平方向的匀强磁场中，线框绕垂直于磁场方向的轴OO′匀速转动，并与理想变压器原线圈相连，变压器副线圈接有一只“11V，33W”的灯泡.当灯泡正常发光时，变压器输入电压u=33√2cos10πt(V).下列说法正确的是（）A．图示位置可能是计时起点B．图示位置通过线框的磁通量变化率最小C．变压器原、副线圈匝数之比为3√2:1D．电流表A的示数为√2A4．(本题3分)如图所示，电阻不计面积为S的矩形线圈在匀强磁场B中绕垂直于磁场的轴以角速度ω匀速转动，t＝0时刻线圈平面与磁场垂直，产生e＝2202sin100πtV的正弦交流电，理想变压器的原、副线圈匝数比为10:1，灯泡的电阻R L＝10Ω(不考虑电阻的变化)，C为电容器，L为直流电阻不计的自感线圈，刚开始开关S断开，下列说法正确的是()A．线圈从t＝0时刻到转过180°的过程中矩形线圈的磁通量变化量为零B．交流电压表的示数为202VC．闭合开关S后，电阻R上不产生焦耳热D．灯泡的功率小于48.4W5．(本题3分)远距离输电线路的示意图如图所示，若发电机的输出电压不变，那么当用户用电的总功率增大时，下列说法错误的是（）A．升压变压器的原线圈中的电流变大B．升压变压器的输出电压升高C．降压变压器的输出电压降低D．输电线上损失的功率增大6．(本题3分)如图所示,某小型发电站发电机输出的交变电压为500V,输出的电功率为50kW,用电阻为3Ω的输电线向远处输电,要求输电线上损失的功率为输电功率的0.6% ,则发电站要安装一升压变压器,到达用户再用降压变压器变为220V供用户使用(两个变压器均为理想变压器)．对整个输电过程,下列说法正确的是()A．升压变压器的匝数比为1:100B．输电线上的电流为100AC．输电线上损失的功率为300WD．降压变压器的输入电压为4700V7．(本题3分)当交流发电机的转子线圈平面与磁感线平行时，电流方向如图所示，当转子线圈平面旋转到中性面位置时（）A ．线圈中的感应电流最大，方向将不变B ．线圈中的感应电流最大，方向将改变C ．线圈中的感应电流等于零，方向将不变D ．线圈中的感应电流等于零，方向将改变8．(本题3分)如图所示，边长为L=0.2 m 的正方形线圈abcd ，其匝数n=10，总电阻为r=2Ω，外电路的电阻为R=8Ω，ab 的中点和cd 的中点的连线OO'恰好位于匀强磁场的边界线上，磁场的磁感应强度B=1T ，若线圈从图示位置开始计时，以角速度ω= 2 rad/s 绕OO'轴匀速转动．则以下判断中正确的是（ ）A ．闭合电路中感应电动势的瞬时表达式e=0.8sin 2tB ．从t=0到t=4π 时间内，通过R 的电荷量q=0.02C C ．从t=0到t=4π时间内，电阻R 上产生的热量为Q = 3.2π×10-4J D ．在t=4π时刻，磁场穿过线圈的磁通量为零，此时线圈中的磁通量随时间变化最慢 9．(本题3分)如图，理想变压器原、副线圈的匝数比为2∶1，原线圈一侧接一输出电压恒为U 1的正弦交流电源，电阻R 1，R 2，R 3，R 4的阻值相等。
高中物理----交变电流专题训练(有答案)
t4 20 0.01-3 20.02 0.03 0.04i/Aab cdψO`ORB1.正弦式交变电流电动势的最大值ωNBSEm=2.正弦式交变电流电动势的表达式从线圈转至中性面开始计时tNBSeωωsin=从转至平行磁感线开始计时tNBSeωωcos=3.正弦式交变电流电动势的有效值：2mEE=平均值：tNE∆∆Φ=例1.如图表示一交变电流的电流随时间而变化的图象，此交变电流的有效值（）A.5 2 AB.5AC．3.5 2 A D.3.5A例2.如图所示为一正弦交变电流通过一电子元件后的波形图，则下列说法正确的是（）A．这也是一种交变电流B．电流的变化周期是0.02 sC．电流的变化周期是0.01 sD．电流通过100Ω的电阻时，1 s内产生热量为200 J例3.若6A直流电流通过电阻R时，t秒内产生的热量为Q，现让一正弦交变电流通过电阻R，若t秒内产生的热量也为Q/4，则该交变电流的最大值为（）例4.如图表示两种电压的波形，其中图甲表示电压按正弦规律变化，下列说法正确的是（）A．图甲表示交流电，图乙表示直流电B．两种电压的有效值都是311 VC．图甲所示电压的瞬时值表达式为u=220sin（100πt）D．以上说法都不对例5.如图，矩形线圈面积为s，匝数为N，线圈电阻为r，在磁感强度为B的匀强磁场中绕OO`轴以角速度ω匀速转动，外电路电阻为R求：⑴.写出线圈在转动中产生的电动势的最大值表达式；⑵.如果线圈从图示位置开始计时，写出电动势的瞬时表达式；⑶.当线圈由图示位置转过900的过程中，电阻R上所产生的热量；⑷.当线圈由图示位置转过600的过程中，通过电阻R的电荷量。
1.交流发电机在工作时电动势为e= E m sinωt ，若将发电机的转速提高一倍，同时将电枢所围面积减少一半，其它条件不变，则电动势为（）A．e= E m sin（ωt/2） B．e= 2E m sin（ωt/2）C．e= E m sin2ωt D．e= E m/2 sin2ωt2.一电热器接在10v的电源（恒定，不计内阻）上，产生的热功率为P,把它改接到另一正弦交变电路中，要使产生的热功率为原来的一半，如果忽略电阻值随温度的变化，则该交变电流的电压的最大值为等于（）A．5v B．14vC．7.1v D．10v3．将阻值为5Ω的电阻接到内阻不计的交流电源上，电源电动势随时间变化的规律如图所示。
新人教版高中物理选修二第三章《交变电流》检测题(含答案解析)
一、选择题1．(0分)[ID ：128886]交流发电机的输出电压为U ，采用图示理想变压器输电，升压变压器原、副线圈匝数比为m ，降压变压器原、副线圈匝数之比为n ，输电导线电阻为r ，用户的工作电压为U 。
下列说法正确的是（ ）A ．mn =1B ．mn >1C ．输电线上损失的功率为222(1)mn U m r - D ．输电线上损失的功率为2U mr2．(0分)[ID ：128882]如图所示，面积为S 的线圈均绕其对称轴或中心轴在匀强磁场B 中以角速度ω匀速转动，能产生正弦交变电动势sin e BS t ωω=的图是（ ）A ．B ．C ．D ．3．(0分)[ID ：128869]某小型电站用两根单位长度内电阻为42.510/m -⨯Ω的电缆直接向10公里外的山区送电，已知其输出电功率是61.210⨯kW 。
现用200kV 电压输电，则下列说法正确的是（ ）A ．输电线上输送的电流大小为4410⨯AB ．输电线上由电阻造成的损失电压为30kVC ．若改用500kV 电压输电，根据欧姆定律，输电电流变为原来的2.5倍D ．若改用50kV 电压输电，则输电线上损失的功率为6810⨯kW4．(0分)[ID ：128849]对于如图所示的电流i 随时间t 做周期性变化的图象，下列说法中正确的是（ ）A．电流大小变化，方向不变，是直流电B．电流大小、方向都变化，是交流电C．电流的周期是0.2s，最大值是0.2AD．电流做周期性变化，是交流电5．(0分)[ID：128846]如图所示，一个理想变压器原线圈的匝数为 50 匝，副线圈的匝数为100 匝，原线圈两端接在光滑的水平平行导轨上，导轨间距为 L=0.4m．导轨上垂直于导轨有一长度略大于导轨间距的导体棒，导轨与导体棒的电阻忽略不计，副线圈回路中电阻R ＝20Ω，图中交流电压表为理想电压表．导轨所在空间有垂直于导轨平面、磁感应强度大小为 1T 的匀强磁场．导体棒在水平外力的作用下运动，其速度随时间变化的关系式为：v ＝5sin10πt (m/s)，则下列说法正确的是( )A．水平外力为恒力B．电压表的示数为52VC．R 的功率为 0.2WD．变压器铁芯中磁通量变化率的最大值为 0.04Wb/s6．(0分)[ID：128844]下列说法正确的是（）A．导体做切割磁感线运动，导体内一定会产生感应电流B．电磁感应现象中，感应电流的磁场总是跟原来的磁场方向相反C．交流电设备上所标的电压和电流值都是交变电流的最大值D．穿过闭合线圈的磁通量发生变化，线圈中一定有感应电流7．(0分)[ID：128831]如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是（）A．线圈经过图示位置时，电流方向发生改变B．图示位置为中性面，线圈中无感应电流C．图示位置ab边的感应电流方向为a bD．线圈平面与磁场方向平行时，磁通量变化率为零8．(0分)[ID：128827]电压互感器和电流互感器是利用变压器原理对高压电路或是高电流电路进行测量的工具，钳形电流表就是电流互感器的一种（如图），它可以在不改变被测电路结构的情况下直接测出电路电流，它的测量过程如图a 所示，此时正在测量一台正常工作电动机的电缆线的电流，其内部变压器可以视为理想变压器，内部结构如图a 右侧所示（电流表表盘上刻度值已经转换成被测电流值）。
高中物理选修3-2交变电流检测题
高二物理选修3-2第二章《交变电流》检测题间120分钟 总分150分一、不定项选择题（共40分。
有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分）1.关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是（ ） A ．线圈每经过中性面一次,感应电流方向改变一次，感应电动势方向不变 B ．线圈每转动一周,感应电流方向就改变一次C ．线圈平面每经过中性面一次,感应电流和感应电动势方向都要改变一次D ．线圈转动一周,感应电流和感应电动势方向都要改变一次2．矩形线圈在匀强磁场中匀速转动产生的电动势如图示，则（ ） A ．t 1时刻线圈通过中性面 B ．t 2时刻线圈中磁通量最大C ．t 3时刻线圈中磁通量变化率最大D ．t 4时刻线圈中磁通量变化率最大 3．如下图所示，属于交流电的是（ ）4．一交流电流的图象如图所示，由图可知 （ ） A ．用电流表测该电流其示数为10A B ．该交流电流的频率为100HzC ．该交流电流通过10Ω电阻时，电阻消耗的电功率为2000 W—DD ．该交流电流瞬时值表达式为i ＝102sin628t A5．交流发电机在工作时的电动势t E e m ωsin =，如果将其电枢的转速提高一倍，同时将电枢所围面积减小一半，其它条件不变，则其电动势变为（ ） A ．t E e m ωsin = B ．t E e m ω2sin 4= C ．t E e m ω2sin = D ．t E e m ωsin 4= 6.右图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是（ ） A ．25A B ．5AC ．25.3 AD ．3.5A7. 如图所示为两个互感器，在图中圆圈内a 、b 表示电表，已知电压比为100，电流比为10，电压 表的示数为220V ，电流表的示数为10A ，则( ) A ． a 为电流表，b 为电压表 B ． a 为电压表，b 为电流表 C ． 输送电功率是2200W D ． 线路输送电功率是2.2×106W8．在收音机线路中，经天线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让低频成份输送到再下一级，可以采用如图所示电路，其中a 、b 应选择的元件是（ ）A ．a 是电容较大的电容器，b 是低频扼流圈B ．a 是电容较大的电容器，b 是高频扼流圈C ．a 是电容较小的电容器，b 是低频扼流圈D ．a 是电容较小的电容器，b 是高频扼流圈9.理想变压器原、副线圈的匝数比为4：1,原线圈接在u =311sin100πt V 的交流电源上,副线圈所接的负载电阻是11Ω,则副线圈中电流大小是（ ） A ．5AB ．11AC ．20AD ．55A10.如图所示,理想变压器副线圈接两个相同的灯泡L 1和L 2 。
【学生卷】朔州市高中物理选修二第三章《交变电流》经典测试题(含解析)
一、选择题1．如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线的等效电阻为R 。
开始时，开关S 断开。
当开关S 接通时，以下说法中不正确的是（ ）A ．副线圈两端M 、N 的输出电压减小B ．副线圈输电线等效电阻R 上的电压增大C ．通过灯泡L 1的电流减小D ．原线圈中的电流增大2．如图所示，一小水电站，输出的电功率为20kW P =，输出电压0400V U =，经理想升压变压器1T 变为2000V 电压远距离输送，输电线总电阻为10Ωr =，最后经理想降压变压器2T 降为220V 向用户供电。
下列说法正确的是（ ）A ．变压器1T 的匝数比1∶10B ．变压器2T 的匝数比34:95:11n n =C ．输电线上损失的电功率为25kWD ．输电线上的电流为50A3．家用电子调光灯的调光原理是利用电子线路将输入的正弦交流电压的波形截去一部分，由截去部分的多少来调节电压，从而实现灯光的调节，比过去用变压器调压方便且体积较小。
如图所示为一个经过双向可控硅电子元件调节后加在台灯上的电压，即在正弦式电压的每一个12周期中，前面的14波形被截去，从而改变了台灯上的电压。
那么现在台灯上电压的有效值为（ ）A ．U mB ．m 2UC ．m 2UD ．m 4U 4．据美国气候预测中心发布的数据表明：2020年拉尼娜现象已经形成，2020年冬天或出现极寒天气。
假如出现低温雨雪冰冻天气，我国北方的高压输电线路也会因结冰而损毁。
为消除200k V 高压输电线上的冰凌，有人设计了利用电流热效应除冰的方法，当输送功率和输电线电阻一定时，线上损耗的热功率增大为原来的16倍，输电电压应变为（ ） A ．800kV B ．400kV C ．100kV D ．50kV 5．如图所示，在以水平线段AD 为直径的半圆形区域内有磁感应强度大小为B 、方向垂直纸面向里的有界匀强磁场。
现有一个闭合导线框ACD （由细软弹性电阻丝制成），端点A 、D 固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理--《交变电流》测试题
一、选择题
（每小题5分,共50分。
在每小题给出的四个选项中有一个或多个选项正确）
1、矩形线圈在匀强磁场中匀速转动,从中性面开始转动1800的过程中,平均感应电动势和最大感应电动势之比为：（ ）
A 、π/2
B 、2π
C 、π
D 、2/π
2、交流发电机正常工作时产生的电动势为e=E m sin ωt,若将其线圈的匝数减为原来的一半,而转速增为原来的2倍,其他条件不变,则产生的电动势的表达式为：（ ）
A 、e=E m sin ωt
B 、e=2E m sin ωt
C 、e=2E m sin2ωt
D 、e=
E m sin2ωt 3、如图所示的电路,G 为一交流发电机,C 为平行板电容器,为
使安培表示数增加,可行的办法是（ ） A 、使发电机的转速增加； B 、使发电机的转速减少； C 、使电容器两极板间距离增大；
D 、在平行板电容器间换用介电常数较大的电介质。
4、某电阻元件在正常工作时,的规律变化。
今与这个电阻元件串联一个多用电表
（已调至交流电流档）,则多用电表的数为：（ ） A 、4 2 A B 、4A C 、5A D 、5 2 A
5、如图所示的电路中,a 、b 两端连接的交流电源既含高频交流,又含低频交流,L 是一个25mH 的高频扼流圈,C 容器,R 是负载电阻,下列说法正确的是（ ） A 、L 的作用是“通低频,阻高频”； B 、C 的作用是“通交流,隔直流”； C 、C 的作用是“通高频,阻低频”；
D 、通过R 的电流中,低频电流所占的百分比远远大于高频交流所占的百分比
L 2
6、如图所示,a 、b 、c 为三只功率较大的完全相同的电炉, a 离电源很近,而b 、c 离用户电灯L 很近,电源离用户电灯较远,输电线有一定电阻,电源电压恒定,则（ ①、使用a 时对用户电灯影响大；
②、使用b 时比使用a 时对用户电灯影响大； ③、使用b 、c 对用户电灯影响几乎一样大；
④、使用c 时对用户电灯没有影响。
以上说法正确的是（ ） A 、①③ B 、②④ C 、①④ D 、②③
7、如图所示,理想变压器的原、副线圈分别接着完全相同的灯泡L 1、L 2。
原、副线圈的匝数比n 1：n 2=2：1,交流电源电压为U,则（ ） ①、灯L 1两端电压为U/5；②、灯L 1两端电压为3U/5； ③、灯L 2两端电压为2U/5；④、灯L 2两端电压为U/2。
以上说法正确的是（ ）
A 、①③
B 、②④
C 、①④
D 、②③
8、若农村小力发电站的发电机的输出电压恒定,它发出的电压通过电站附近的升压变压器升压,然后用输电线路把电能输送到远处村寨附近的降压变压器。
经降压变压器降压后,再用线路接到各用户。
设两变压器都是理想变压器,那么在用电高峰期,白炽灯不够亮,但用电总功率增加,这是（ ） A 、升压变压器的副线圈的电压变大； B 、高压输电线路的电压损失变大； C 、降压变压器的副线圈的电压变大；
D 、9、一闭合矩形线圈abcd 绕垂直于磁感线的 固定轴oo`匀速转动,线圈平面位于如图（甲）
示。
下列说法正确的是（ ）
a b
c d
e f
~
L 2
3
A 、t 1、t 3时刻通过线圈的磁通量变化率最大；
B 、t 2、t 4时刻线圈中感应电流方向改变；
C 、t 1、t 3时刻线圈中感应电流方向改变；
D 、t 2、t 4时刻线圈中感应电动势最小。
10、如图所示,一个理想变压器带有三个 匝数都是50匝的副线圈ab 、cd 、ef,若
原线圈匝数为100匝,原线圈接到220v 交流电源上, 通过副线圈的各种组合中,可以得到以下那些电压（ ） A 、0v B 、110v C 、220v D 、330v 二、填空题
（每题6分,共18分。
把正确答案填在横线上）
11、一面积为S 的单匝矩形线圈在匀强磁场中以一边为轴 匀速转动,磁场方向与转轴垂直。
线圈中的感应电动势如图所
感应电动势的最大值和周期可由图中读出,则磁感应强度B= 。
在t=T/2时刻,线圈平面与磁场方向的夹角为 。
12、如图所示,变压器的原线圈及各个副线圈的匝数 比为n 1：n 2：n 3=4：2：1。
所连接的三个灯消耗的 电功率相同,则通过每个灯的电流之比I 1：I 2：I 3= ,每个灯的电阻之比为R 1：R 2：R 3= 。
13、如图所示,L 1和L 2是输电导线, 甲是电压互感器,乙是电流互感器。
若已知变压比为100：1,变流比为 1000：1,并且知道电压表示数为
220v,电流表示数为100A,则输电线的输送
R
功率为 w 。
三、计算题
（共32分,要求写出必要文字说明,方程式和重要演算步骤。
有数值计算的题,答案中应明确写出数值和单位。
）
14、（16分）如图所示,匀强磁场的磁感应强度B=0.5T,边长L=10cm 的正方形线圈abcd 共100匝,线圈电阻r=1Ω。
线
圈绕垂直于磁感线的对称轴OO`匀速转动,角速度ω=2πrad/s,设电路电阻R=4Ω。
求： ①、转动过程中感应电动势的最大值；
②、由图示位置（线圈平面与磁感线平行）转过600 ③、由图示位置转过600角的过程中产生的平均感应电动势； ④、交流电表的示数； ⑤、转动一周外力做的功。
15、有条河流,流量Q=2 m 3/s,落差h=5m,现利用其发电,若发电机总效率为50%,输出电压为240v,输电线总电阻为R=30Ω,允许损失功率为输出功率的6%,为满足用户的需求,则该输电线路的使用的理想升压、降压变压器的匝数比各是多少？能使多少盏“220v,100w ”的电灯正常发光？（g 取10m/s 2）
测试题答案
一、选择题：
1、D
2、D
3、AD
4、C
5、ACD
6、D
7、A
8、B
9、
C 10、ABCD
二、填空题：
11、E m T/2πs ,π/6 12、1：1：2 ,4：4：1 13、2.2x109 w
三、计算题：
14、①、E m=3.14v, ②、e=1.57v ③、E平均=2.60v ④、U=1.78v ⑤、W F=0.99J
15、⑴、n1：n2=6：125 ,n3：n4= 235：11 ⑵、N=470（盏）。
