三相同步发电机的结构和工作原理
同步发电机的基本工作原理和结构
8/16/2015
临沂电力学校
5
同步发电机的主要构成部件包括两大部分：定子 （工作时不运动部分）和转子（工作时转动部分）。 定子部分主要有：定子铁心（硅钢片叠成），其 内表面开槽用于嵌放定子绕组；定子三相对称绕组， 用于切割磁场感应电动势，将动能转换成电能。
转子部分主要有：转子铁心及磁极；转子绕组（ 也称为励磁绕组），用于通过直流电流（励磁电流） 形成恒定磁场。 对照原理结构图，说明同步发电机的工作过程： 电生磁：转子绕组通直流电流后产生恒定磁场。 磁生电：该恒定磁场在原动机带动下旋转，切割 定子上的三相对称绕组，在定子绕组上产生感应电动 势，在其引出端就有了三相对称交流电压输出。
相关部件的散热（冷却）方式：通过空气、水、 氢气等冷却介质进行冷却。
8/16/2015
临沂电力学校
14
第二节 同步发电机的基本结构 目前电力系统中的发电机主要有两大类：汽轮发 电机和水轮发电机，这两类发电机的工作原理是一样 的，不同的是在工作过程中一类是高转速发电机，一 类是低转速发电机，这使其结构有一点不同。 一、汽轮发电机的基本结构 汽轮发电机是在高转速下工作，定子结构与水轮 发电机是一样的，其转子采用隐极式结构，直径小、 轴向尺寸长，全为卧式布置，理由——
推力轴 承 上机 架 转子
转子
下机架
8/1Байду номын сангаас/2015
推力轴承
悬式
临沂电力学校
伞式
28
水轮发电机组也有采用卧式机组形式的，主要用 于高水头、小流量的小型机组，这样可降低整个厂房 的修建高度，从而降低修建成本。如青城电站——
8/16/2015
临沂电力学校
29
第三节 三相同步发电机的励磁方式 从原理分析已知，同步发电机运行时必须在转子 绕组中通入直流电流建立磁场，这个电流就叫励磁电 流。我们把供给励磁电流的电源及其附属设备（励磁 调节器、灭磁装置）统称为励磁系统。 获取励磁电流的方式有多种，在实际应用中常用 的有以下几种： 一、直流励磁机励磁系统 直流励磁机励磁系统的构成见下图示：
同步发电机结构及工作原理PPT
火电厂和核电站的汽轮机拖动的发电机，转
速高，转子宜作成细而长的隐极式，这种发电机通 常称为汽轮发电机。
核电站用的汽轮发电机在构造上与常规火电站
用的大同小异，所不同的是由于蒸汽压力和温度都 较低，所以同等功率机组的汽轮机体积比常规火电 站的大。
水轮机拖动的发电机，转速低，因而要求有较 多的磁极，转子宜作成短而胖的凸极式。
在火电厂，发电机用汽轮机作原动机，称为汽 轮发电机；在核电站是以核反应堆来代替火电站的 锅炉，原动机仍然是汽轮机；
在水电厂，发电机用水轮机作原动机，称为水 轮发电机；
有的地方用柴油机用作原动机，称为柴油发电 机。
18.06.2020
7
三相同步发电机的基本工作原理
N
If
n
Sቤተ መጻሕፍቲ ባይዱ
18.06.2020
• 同步发电机基本工作原理：导 体切割磁力线感应电动势。
磁势Fa
Fa
18.06.2020
nn11
6600 ff pp
nnnn1 1
(同步电机) 10
三相同步发电机的基本工作原理
定子绕组三相感应电势
eOAEmsi nt
eOB E msi nt (12 )0 eOC E ms（ in t24 ） 0
定子外接负载，形成回路，有三相电流。 机械能转化为电能
18.06.2020
14
同步电机的类型
• 按运行方式不同分为：发电机、电动机和调相机。
• 按结构形式不同分为：电枢旋转式（简称转枢式） 和磁极旋转式（简称转场式）。磁极旋转式按转 子结构不同又分为凸极式和隐极式。
• 按安装方式不同分为：卧式和立式。
• 按原动机类型不同分为：汽轮发电机、水轮发电 机、燃气轮发电机、柴油发电机、风力发电机、 太阳能发电机等等。

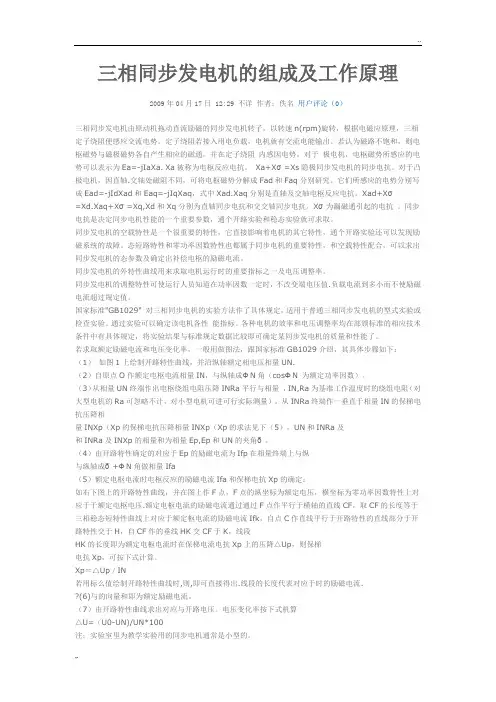

三相同步发电机的组成及工作原理
三相同步发电机的组成及工作原理2009年04月17日 12:29 不详作者：佚名用户评论（0）三相同步发电机由原动机拖动直流励磁的同步发电机转子，以转速n(rpm)旋转，根据电磁应原理，三相定子绕阻便感应交流电势。
定子绕阻若接入用电负载，电机就有交流电能输出。
若认为磁路不饱和，则电枢磁势与磁极磁势各自产生相应的磁通，并在定子绕阻内感因电势。
对于极电机，电枢磁势所感应的电势可以表示为Ea=-jIaXa. Xa被称为电枢反应电抗。
Xa+Xσ=Xs隐极同步发电机的同步电抗。
对于凸极电机，因直轴.交轴处磁阻不同，可将电枢磁势分解成Fad和Faq分别研究。
它们所感应的电势分别写成Ead=-jIdXad和Eaq=-jIqXaq，式中Xad.Xaq分别是直轴及交轴电枢反应电抗。
Xad+Xσ=Xd.Xaq+Xσ=Xq,Xd和Xq分别为直轴同步电抗和交交轴同步电抗。
Xσ为漏磁通引起的电抗。
同步电抗是决定同步电机性能的一个重要参数，通个开路实验和稳态实验就可求取。
同步发电机的空载特性是一个很重要的特性，它直接影响着电机的其它特性，通个开路实验还可以发现励磁系统的故障。
态短路特性和零功率因数特性也都属于同步电机的重要特性，和空载特性配合，可以求出同步发电机的态参数及确定出补偿电枢的励磁电流。
同步发电机的外特性曲线用来求取电机运行时的重要指标之一及电压调整率。
同步发电机的调整特性可使运行人员知道在功率因数一定时，不改变端电压值.负载电流到多小而不使励磁电流超过规定值。
国家标准"GB1029" 对三相同步电机的实验方法作了具体规定，适用于普通三相同步发电机的型式实验或检查实验。
通过实验可以确定该电机各性能指标。
各种电机的效率和电压调整率均在部颁标准的相应技术条件中有具体规定，将实验结果与标准规定数据比较即可确定某同步发电机的质量和性能了。
若求取额定励磁电流和电压变化率，一般用做图法，跟国家标准GB1029介绍，其具体步骤如下：（1）如图1上绘制开路特性曲线，并沿纵轴额定相电压相量UN.（2）自原点O作额定电枢电流相量IN，与纵轴成ΦN角（cosΦN 为额定功率因数）。

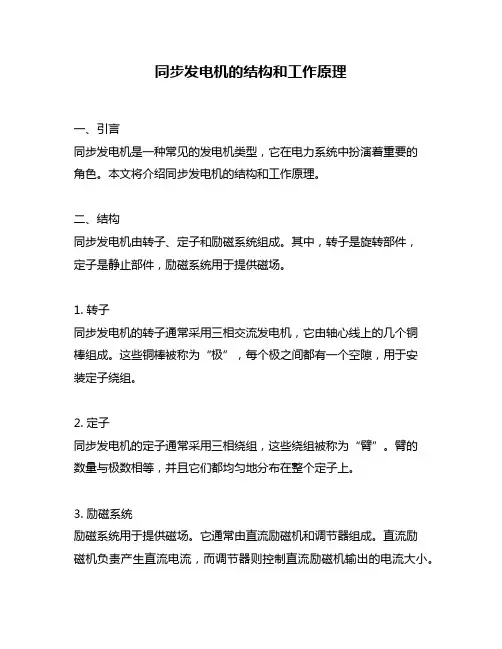

同步发电机的结构和工作原理
同步发电机的结构和工作原理一、引言同步发电机是一种常见的发电机类型，它在电力系统中扮演着重要的角色。
本文将介绍同步发电机的结构和工作原理。
二、结构同步发电机由转子、定子和励磁系统组成。
其中，转子是旋转部件，定子是静止部件，励磁系统用于提供磁场。
1. 转子同步发电机的转子通常采用三相交流发电机，它由轴心线上的几个铜棒组成。
这些铜棒被称为“极”，每个极之间都有一个空隙，用于安装定子绕组。
2. 定子同步发电机的定子通常采用三相绕组，这些绕组被称为“臂”。
臂的数量与极数相等，并且它们都均匀地分布在整个定子上。
3. 励磁系统励磁系统用于提供磁场。
它通常由直流励磁机和调节器组成。
直流励磁机负责产生直流电流，而调节器则控制直流励磁机输出的电流大小。
三、工作原理同步发电机的工作原理基于法拉第电磁感应定律和洛伦兹力。
当转子旋转时，它会切割定子绕组中的磁场，从而在定子绕组中产生电动势。
这个过程可以用法拉第电磁感应定律来描述。
同时，当电流通过定子绕组时，它会产生磁场。
这个磁场与转子极的磁场相互作用，从而产生一个力，即洛伦兹力。
这个力将使得转子继续旋转，并且将机械能转化为电能。
同步发电机的输出电压和频率取决于旋转速度和极数。
具体来说，输出频率等于旋转速度乘以极数除以120。
四、总结同步发电机是一种常见的发电机类型，在电力系统中扮演着重要的角色。
它由转子、定子和励磁系统组成。
同步发电机的工作原理基于法拉第电磁感应定律和洛伦兹力。
当转子旋转时，它会切割定子绕组中的磁场，从而在定子绕组中产生电动势。
同时，当电流通过定子绕组时，它会产生磁场，并且与转子极的磁场相互作用，从而产生一个力，将机械能转化为电能。
同步发电机的输出电压和频率取决于旋转速度和极数。
三相同步发电机工作原理
三相同步发电机工作原理
三相同步发电机是一种将机械能转化为电能的设备。
它基本上由转子和定子两部分组成。
转子是旋转部分，通常由强磁性材料制成，如永磁体或电磁体。
转子上的磁极与定子上的磁极相匹配，以产生磁场。
定子是静止部分，通常由绕组和磁极组成。
绕组通常是由绝缘电线绕成的线圈，每个线圈代表一个相位。
在三相同步发电机中，一共有三个线圈，分别对应三个相位。
工作原理如下：
1. 初始状态下，转子上的磁极和定子上的磁极相互吸引，使得转子开始旋转。
2. 当转子旋转时，转子上的磁极经过定子绕组时，会在绕组中产生电流。
3. 根据法拉第电磁感应定律，当电流通过定子绕组时，会产生一个磁场，该磁场与转子上的磁场相互作用，产生一个力矩，将转子继续推动。
4. 因为绕组被划分为三个相位，所以当转子旋转时，三个相位的绕组会分别产生电流。
这三个相位的电流之间存在120度的相位差，这使得输出的电流是三相交流电。
5. 通过适当的连接方式，可以将输出的三相交流电进行整流和变压处理，以满足各种应用的电能需求。
总体而言，三相同步发电机的工作原理是利用磁场相互作用和电磁感应的原理，将机械能转化为电能输出。

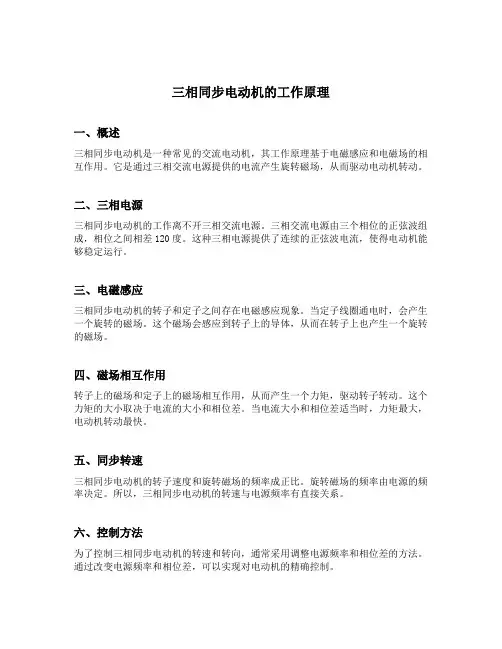

简述三相同步电动机的工作原理
三相同步电动机的工作原理一、概述三相同步电动机是一种常见的交流电动机，其工作原理基于电磁感应和电磁场的相互作用。
它是通过三相交流电源提供的电流产生旋转磁场，从而驱动电动机转动。
二、三相电源三相同步电动机的工作离不开三相交流电源。
三相交流电源由三个相位的正弦波组成，相位之间相差120度。
这种三相电源提供了连续的正弦波电流，使得电动机能够稳定运行。
三、电磁感应三相同步电动机的转子和定子之间存在电磁感应现象。
当定子线圈通电时，会产生一个旋转的磁场。
这个磁场会感应到转子上的导体，从而在转子上也产生一个旋转的磁场。
四、磁场相互作用转子上的磁场和定子上的磁场相互作用，从而产生一个力矩，驱动转子转动。
这个力矩的大小取决于电流的大小和相位差。
当电流大小和相位差适当时，力矩最大，电动机转动最快。
五、同步转速三相同步电动机的转子速度和旋转磁场的频率成正比。
旋转磁场的频率由电源的频率决定。
所以，三相同步电动机的转速与电源频率有直接关系。
六、控制方法为了控制三相同步电动机的转速和转向，通常采用调整电源频率和相位差的方法。
通过改变电源频率和相位差，可以实现对电动机的精确控制。
七、应用领域三相同步电动机广泛应用于各个领域，例如工业生产中的机械传动、电力系统中的发电机、交通运输中的电动汽车等。
其高效、稳定的性能使其成为许多应用中的首选。
八、优缺点三相同步电动机具有多种优点，如高效率、高功率因数和高转矩密度等。
然而，它也存在一些缺点，如启动困难和复杂的控制系统。
九、总结三相同步电动机是一种重要的交流电动机，其工作原理基于电磁感应和电磁场的相互作用。
通过调整电源频率和相位差，可以实现对电动机的精确控制。
它在各个领域具有广泛的应用，并且具有多种优点和一些缺点。
随着科技的不断发展，三相同步电动机的性能和控制方式也在不断改进和创新。
电机习题与解答(同步电机)
6.1 三相同步发电机基本工作原理和结构6-1-1 同步发电机是怎样发出三相对称正弦交流电的？答： 同步发电机的转子上绕有励磁绕组，通以直流电励磁，产生磁场，并由原动机带动旋转，使定子三相对称绕组不断切割转子磁场而感应出三相交流电动势。
（1）波形：由于感应电动势的波形主要取决于转子磁场在气隙空间分布的波形，制造时使转子磁极的磁场在气隙空间尽可能按正弦波分布，三相绕组的Y 形连接和采用短距、分布绕组，便得到正弦波形的感应电动势；（2）大小：由于定子三相绕组对称，它们切割同一个转子磁场，三相感应电动势也对称，大小均为01144.4Φ=W K fN E（3）相位差和相序：由于定子绕组在空间位置上互差1200电角度，转子旋转磁场切割定子三相绕组在时间上有先后顺序，定子的三相感应电动势在时间相位上就互差1200电角度，如果将先切割的一相定义为A 相，则后切割的那两相就为B 相和C 相，因此三相电动势的相序与转子转向一致，其由转子转向决定； （4）频率：转子转过一对磁极，感应电动势就经历一个周期的变化，若电机有p 对磁极，转子以每分钟n 转旋转，则每分钟内电动势变化pn 个周期，即频率为：60pn f =也就是当电机的磁极对数p 一定时，频率f 和转速n 有严格不变的关系。
6-1-2 什么叫同步电机？其感应电动势频率和转速有何关系？怎样由其极数决定它的转速？答： 转子的转速恒等于定子旋转磁场的转速的电机称为同步电机，其感应电动势的频率与转速之间的关系是：60pnf =，当电机的磁极对数p 一定时，f ∝n ，即：频率f 与转速n 之间保持严格不变的关系。
6-1-3 说明汽轮发电机的基本结构，为什么汽轮发电机的转子采用隐极式，而水轮发电机的转子采用凸极式？答：汽轮发电机的基本结构由定子、转子两部分组成，定子由定子铁心、电枢绕组、机座及端盖等部件组成；转子由转子铁心、励磁绕组、护环、集电环、中心环、阻尼绕组和风扇等组成。
三相同步发电机的结构和工作原理
发电机通常由定子、转子、端盖及轴承等部件构成。
定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。
转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。
由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势。
发电机曲轴带动发电机的转子，利用“电磁感应”原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
主磁场的建立：励磁绕组通入直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。
载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。
切割运动：引擎曲轴拖动转子旋转（给电球输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。
交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。
通过接线端子引出，接在回路中，便产生了电流。
励磁机整流器 转子 定子AVR (自动电压调节器)风扇 飞轮连接盘出线端子向同步发电机的转子励磁绕组供给励磁电流的整套装置叫做励磁系统。
励磁系统是同步发电机的重要组成部分。
转子的励磁绕组通入直流电流，产生接近于正弦分布磁场（称为转子磁场），其有效励磁磁通与静止的电枢绕组相交链。
转子旋转时，转子磁场随同一起旋转、每转一周，磁力线顺序切割定子的每相绕组，在三相定子绕组内感应出三相交流电势。
发电机带对称负载运行时，三相电枢电流合成产生一个同步转速的旋转磁场。
定子磁场和转子磁场相互作用，会产生制动转矩。
从引擎输入的机械转矩克服制动转矩而作功。
发电机可发出有功功率和无功功率。
转子磁场的强弱直接影响定子绕组的电压，所以，调发电机端电压或调发电机的无功功率必须调节转子电流。
发电机的有功功率和无功功率几何相加之和称为视在功率。
有功功率和视在功率之比称为发电机的功率因数，发电机的额定功率因数一般为0.8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相同步发电机结构及工作原理1
LEROYSOMER 电球侧视图
LEROYSOMER 电球分解图
1.定子
2.转子100.励磁电枢90.励磁定子34
3.旋转二极管桥架347.浪涌抑制器198.AVR70.轴承
meccaltespa 电球分解图
10．励磁定子143.励磁线柱19.轴承11.旋转二极管架13.励磁电枢14.转子40.固定环
绕组和AVR
Kirloskar 电球分解图
1.定子
2.转子
3.励磁转子
4.励磁定子10.AVR11.轴承22.旋转整流集成
发电机通常由定子、转子、端盖及轴承等部件构成。
定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。
转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。
由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势。
发电机曲轴带动发电机的转子，利用“电磁感应”原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
主磁场的建立：励磁绕组通入直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。
载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体（定子）。
切割运动：引擎曲轴拖动转子旋转（给电球输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。
交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。
通过接线端子引出，接在回路中，便产生了电流。
励磁机
整流器 转子 定子
AVR(自动电压调节器) 风扇
飞轮连接
盘 出线端子
Kirloskar电球电路图
EXCITERSTATOR励磁定子exciterarmature励磁电枢
Rotor转子3phasebridgerectifier三相整流桥
Armaturewinding电枢绕组
电枢：是电机中装有导线的部件,由于导线通过磁极片间磁场的相对运动,引起在导线中感应的电流(如在发电机中那样)或由于电流通过导线引起磁感应,使它在这磁场中转动。
