2020年北京市西城区初三物理一模试题

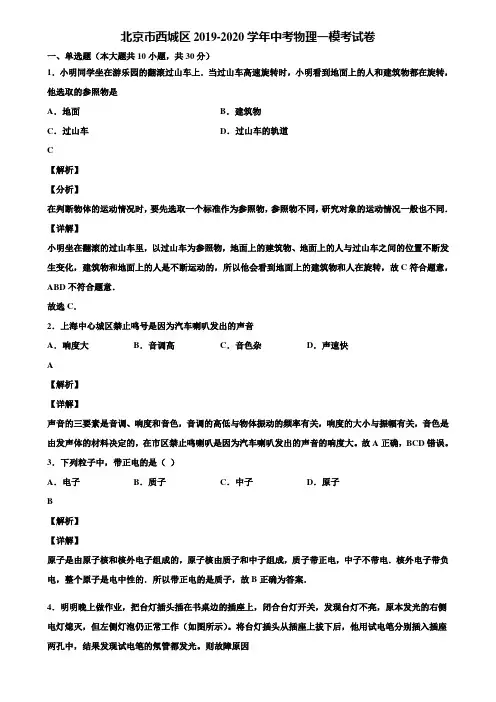

北京市西城区2019-2020学年中考物理一模考试卷含解析
北京市西城区2019-2020学年中考物理一模考试卷一、单选题（本大题共10小题，共30分）1．小明同学坐在游乐园的翻滚过山车上．当过山车高速旋转时，小明看到地面上的人和建筑物都在旋转，他选取的参照物是A．地面B．建筑物C．过山车D．过山车的轨道C【解析】【分析】在判断物体的运动情况时，要先选取一个标准作为参照物，参照物不同，研究对象的运动情况一般也不同．【详解】小明坐在翻滚的过山车里，以过山车为参照物，地面上的建筑物、地面上的人与过山车之间的位置不断发生变化，建筑物和地面上的人是不断运动的，所以他会看到地面上的建筑物和人在旋转，故C符合题意，ABD不符合题意．故选C．2．上海中心城区禁止鸣号是因为汽车喇叭发出的声音A．响度大B．音调高C．音色杂D．声速快A【解析】【详解】声音的三要素是音调、响度和音色，音调的高低与物体振动的频率有关，响度的大小与振幅有关，音色是由发声体的材料决定的，在市区禁止鸣喇叭是因为汽车喇叭发出的声音的响度大。
故A正确，BCD错误。
3．下列粒子中，带正电的是（）A．电子B．质子C．中子D．原子B【解析】【详解】原子是由原子核和核外电子组成的，原子核由质子和中子组成，质子带正电，中子不带电．核外电子带负电，整个原子是电中性的．所以带正电的是质子，故B正确为答案．4．明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，原本发光的右侧电灯熄灭，但左侧灯泡仍正常工作（如图所示）。
将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都发光。
则故障原因A．可能是进户线的火线上出现了断路B．可能是进户线的零线出现了断路C．一定是a、b 两点间的导线出现了断路D．一定是d 点左侧的零线出现了断路D【解析】【详解】A. 进户线的火线上出现了断路，则两个灯都不会发光，故A错误；B. 进户线的零线出现了断路，则两个灯都不会发光，故B错误；C. a、b两点间的导线在支路中，若出现断路，对其余的两个灯泡不会产生影响，故C错误；D. d点左侧的零线出现了断路，则左边的灯泡会发光，右边的灯泡不会发光，插座的两个孔都与火线相连，故用试电笔分别插入插座两孔中，试电笔的氖管都发光，故D正确。
2020北京重点区初三一模物理汇编：简单机械章节综合
2020北京重点区初三一模物理汇编简单机械章节综合一、单选题1．（2020·北京朝阳·一模）如图所示的厨房器具中，在使用时属于省力杠杆的是（）去核器瓶盖起子面包夹筷子A B C D2．（2020·北京东城·一模）如图所示的生活用具中，使用时属于费力杠杆的是（）筷子托盘天平核桃夹瓶起子A B C D3．（2020·北京西城·一模）在图所示的四种用具中，正常使用时属于省力杠杆的是（）筷子天平食品夹核桃夹子A B C D4．（2020·北京海淀·一模）如图所示的用具中，在使用时属于费力杠杠的是（）食品夹栽纸刀钳子核桃夹A B C D二、多选题5．（2020·北京东城·一模）工人师傅为了搬运装修材料，设计了如图所示的包含口袋滑轮组，已知动滑轮和装货物的口袋共重50N。
在一次施工时，用此装置将重为400N的材料匀速提升到9m高的楼上。
此过程中，绳重和摩擦忽略不计，g取10N/kg。
则下列说法中正确的是（）A．工人提升重物时，绳上的拉力为250N B．工人做的有用功是3600JC．工人做的总功是4500J D．滑轮组的机械效率为88.9%6．（2020·北京朝阳·一模）在建筑工地，用如图所示的滑轮组把建筑材料运送到高处。
当电动机用800N的力拉钢丝绳，使建筑材料在10s内匀速上升1m的过程中，滑轮组的机械效率为90%，g取10N/kg。
则下列说法中正确的是（）A．钢丝绳自由端的移动的速度为0.1m/sB．电动机对钢丝绳做的功为2400JC．建筑材料的质量为216kgD．电动机对钢丝绳做功的功率为160W7．（2020·北京西城·一模）小亮同学用滑轮组提升物体，绳子自由端竖直移动的距离随时间变化的关系如图中图线a所示，物体上升的高度随时间变化的关系如图中图线b所示。
已知物体的质量为900g，所用动滑轮的质量为100g，绳子自由端的拉力F为2.6N。
2020西城初三物理一模试题+答案解析
cm。 °C。
22．（1）如图 14 所示，通电螺线管的上端为
极。（选填“N”或“S”）
（2）站在地上的人用如图 15 所示滑轮组提升重物，请画出人向下拉绳时滑轮组的绕线。
℃
A
20
0 cm 12Βιβλιοθήκη 34图 12
30 图 13
图 14
图 15
九年级统一测试 物理试卷 第 4页（共 8页）
23．小阳和小娟分别利用如图 16 甲所示装置“探究水沸腾前和沸腾时温度变化的特点”。
A．“高分七号”卫星相对于火箭是运动的
B．“高分七号”卫星不具有惯性
C．火箭的动能转化为重力势能
D．火箭的机械能增加
图7
14．如图 8 所示，电源两端电压保持不变，闭合开关 S1 和 S2，电流表和电压表都有示数；当
只断开开关 S2 时，下列判断正确的是 A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数变小
（1）该实验采用薄玻璃板代替平面镜，是为了能确定像的
位置，而且还能比较蜡烛 A 的像与
。
B
（2）小萱拿一支与蜡烛 A 外形相同但不点燃的蜡烛 B，竖
立着在玻璃板后面移动，直到在玻璃板前多个角度
观察它跟
完全重合，这时蜡烛 B 所在位置
A
就是蜡烛 A 像的位置。
图 22
30．小军要利用天平、刻度尺、裁纸刀来测量一块形状不规则但厚度均匀的纸板的表面积。
（1）按照图 16 甲组装实验器材后，还需要
补充一个测量仪器是：
。
（2）两位同学利用完全相同的实验装置分别
温度/oC
进行规范实验，并依据实验数据分别绘 制出如图 16 乙所示的 A、B 两条图像，

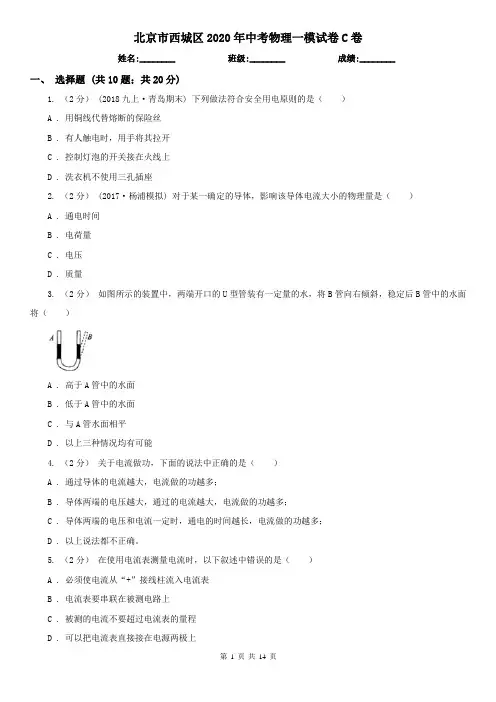

北京市西城区2020年中考物理一模试卷C卷
北京市西城区2020年中考物理一模试卷C卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分） (2018九上·青岛期末) 下列做法符合安全用电原则的是（）A . 用铜线代替熔断的保险丝B . 有人触电时，用手将其拉开C . 控制灯泡的开关接在火线上D . 洗衣机不使用三孔插座2. （2分）(2017·杨浦模拟) 对于某一确定的导体，影响该导体电流大小的物理量是（）A . 通电时间B . 电荷量C . 电压D . 质量3. （2分）如图所示的装置中，两端开口的U型管装有一定量的水，将B管向右倾斜，稳定后B管中的水面将（）A . 高于A管中的水面B . 低于A管中的水面C . 与A管水面相平D . 以上三种情况均有可能4. （2分）关于电流做功，下面的说法中正确的是（）A . 通过导体的电流越大，电流做的功越多；B . 导体两端的电压越大，通过的电流越大，电流做的功越多；C . 导体两端的电压和电流一定时，通电的时间越长，电流做的功越多；D . 以上说法都不正确。
5. （2分）在使用电流表测量电流时，以下叙述中错误的是（）A . 必须使电流从“+”接线柱流入电流表B . 电流表要串联在被测电路上C . 被测的电流不要超过电流表的量程D . 可以把电流表直接接在电源两极上6. （2分）(2017·丰台模拟) 物理学在定义一个物理量的时候常采用比值的形式定义，如：ρ= 密度等于质量与体积的比；v= 速度等于路程与时间的比．用比值法定义的物理量在物理学中占有相当大的比例．下列物理量中，采用了比值法定义的物理量是（）A . 压力B . 功率C . 功D . 动能7. （2分）如图所示，甲乙两个实心均匀正方体（V甲＜V乙）分别放在水平地面上，它们对地面的压强相等，若将乙放在甲的上表面，甲对地面增加的压强为△p甲，若将甲放在乙的上表面，乙对地面增加的压强为△p乙，则（）A . △p甲＞△p乙B . △p甲＜△p乙C . △p甲=△p乙D . 无法判断8. （2分）某同学制作了如图所示的潜水艇模型，下列说法错误的是（）A . 潜艇模型是通过改变潜艇的重力实现沉浮的B . 向外拉注射器活塞，试管内水量适当时，可实现潜艇悬浮C . 向内推注射器活塞，水会被压入试管中，可实现潜艇下沉D . 潜艇模型的试管上绕些铁丝，可保持试管稳定9. （2分） (2017九上·武汉期中) 洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越低，电压表示数越大的电路是（）A .B .C .D .10. （2分）两个完全相同的容器中，分别盛有甲、乙两种液体，将完全相同的两个小球分别放入容器中，当两球静止时液面相平，球所处的位置如图所示，设甲、乙两种液体对容器底的压强大小分别为p甲和p乙，则它们的关系是（）A . p甲＜p乙B . p甲＞p乙C . p甲=p乙D . 无法确定二、填空题 (共9题；共23分)11. （1分）拉萨与北京相比，海拨高度要高出数千米，所以通常拉萨地区的大气压强________ （选填“高于”、“等于”或“低于”）北京地区的大气压强。
2020-5-19-西城初三物理一模答案
2分
31
实验电路图：如图3所示。
2分
四、科普阅读题（共4分，每空1分）
32
（1）可再生；（2）蓄电池组；（3）并联；（4）7500h
4分
五、计算题（共7分，33题3分，34题4分）
33.解：（1）当开关S接1档时，电吹风处于热风档，等效电路图
如图4所示。
…………图1分
北 京市西 城 区 九 年 级 统 一 测 试
物理试卷答案及评分标准2020.5
一、单项选择题（共30分，每题2分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
1314Biblioteka 15答案C
A
B
D
C
B
D
A
B
D
D
C
D
B
C
二、多项选择题（共10分，每题2分）
题号
16
17
18
19
20
答案
BD
BC
A D
CD
ACD
三、实验解答题（共39分）
（2）P电热丝＝P热风挡－P冷风档＝572W－88W＝484W……1分
……1分
34.解：（1）以杠杆为研究对象，设C端受拉力为T1，D端受拉力为T2。杠杆以O点为支点
恰好平衡，受力分析如图5所示。
根据杠杆平衡条件：T1×CO＝T2×OD
根据题意知：OC∶OD＝1∶2；T2＝GB
∴T1＝2T2＝2GB＝2×20N＝40N…………1分
5分
28
（1）电路连接如图2所示。
1分
（2）B
北京市西城区2020年中考物理一模试卷(含解析).doc
一、单选题（共15 小题）1．下列各种发电方式中，利用不可再生能源发电的是（）A．风力发电B．潮汐发电C．水力发电D．核能发电考点：能源答案： D试题解析：考查判断能源的种类。
风能、潮汐能、水能可以从自然界源源不断获得，是可再生能源，因此风力发电、潮汐发电、水力发电利用的是可再生能源，ABC不符合题意；核能不能源源不断从自然界获得，也不可重复利用，是不可再生能源，核能发电利用的是不可再生能源， D 符合题意。
故选 D。
2．通常情况下，下列物体中属于绝缘体的是（）A．橙汁B．不锈钢勺C．陶瓷碗D．铁锅考点：电阻答案： C试题解析：考查导体和绝缘体的概念。
橙汁、不锈钢勺、铁锅是导体；陶瓷碗是绝缘体，故 C 符合题意。
故选 C。
3．编钟是我国春秋战国时期的打击乐器，用不同力度敲击同一编钟的相同位置，所发出的声音具有不同的（）A．响度B．音调C．音色D．频率考点：声现象答案：A试题解析：考查音调、响度与音色区分。
用不同力度敲击同一编钟的相同位置时，编钟的振幅不同，发声响度不同。
故选 A。
4．在下图所示的四种现象中，属于光的反射现象的是（）A．B．C．D．考点：光的反射答案： C试题解析：考查光的折射、光的直线传播、光的反射。
花朵在水珠中成像，属于凸透镜成像，是由于光的折射形成的，选项 A 不合题意；霞光中跑步者的“剪影”中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，选项 B 不合题意；丹顶鹤在水中的“倒影”，属于平面镜成像，是由于光的反射形成的，选项 C 符合题意；“皮影戏”中影子的形成说明光是沿直线传播的，选项 D 不合题意；故选 C。
5．如图所示的自然现象中，属于凝华的是（）A．B．C．D．考点：物态变化答案： B试题解析：考查生活中的凝华现象。
冰冻的衣服变干，冰由固态直接变成了水蒸气，发生了升华现象，选项 A 不合题意；铁丝网上结的霜是空气中的水蒸气遇冷由气态变为固态形成的，属于凝华现象，选项 B符合题意；河水表面结冰，由夜态变成了固态，发生的是凝固现象，选项草叶上结露珠，是空气中的水蒸气遇冷凝结成的小水滴，C不符合题意；属于液化现象，选项 D 不符合题意。
2020年北京市西城区中考一模物理试题(word无答案)
2020年北京市西城区中考一模物理试题一、单选题(★) 1. 下列四位物理学家中，以其名字命名功率的单位的是（）A．牛顿B．帕斯卡C．瓦特D．焦耳(★) 2. 在图所示的四种现象中，由于光的反射形成的是（）A．国家大剧院在水中的“倒影”B．通过手机屏幕放大器成像C．天坛祈年殿的“剪影”D．故宫围墙上的光束(★) 3. 关于声现象，下列说法正确的是( )A．笛子是靠竹管的振动发声B．频率决定音调的高低C．弹钢琴的声音一定不是噪声D．声音可以在真空中传播(★) 4. 在图所示的四个物态变化的实例中，属于汽化的是（）A．冰雪消融B．战士口中呼出“白气”C．草叶上形成的白霜D．马路上洒的水变干(★) 5. 下列说法中正确的是（）A．超导材料可以用来做电热器B．分子的直径小于原子的直径C．半导体材料可制作集成电路D．原子的半径比原子核小得多(★) 6. 下列四个实例中，目的是为了减小摩擦的是（）A．鞋底上刻有凹凸不平的花纹B．书包拉链拉动不顺畅，在拉链上抹些蜡C．自行车刹车时，需用力捏闸D．拧瓶盖打滑，在手和瓶盖间垫一块毛巾(★) 7. 在图所示的四种用具中，正常使用时属于省力杠杆的是（）A．筷子B．天平C．食品夹D．核桃夹子(★) 8. 以下估测与实际情况相符的是（）A．普通教室的高度约 320cm B．人体感觉舒适的气温约为5℃C．普通中学生的质量约为 100g D．人跑步时呼吸一次的时间约为 1min(★) 9. 在图所示的四个实例中，用热传递的方式改变物体内能的是（）A．钻木取火B．用冷毛巾为发烧的人降温C．压缩空气，使空气升温D．从滑梯上滑下，臀部发热(★) 10. 下图所示的电路中，电源两端电压保持不变，两个定值电阻的阻值 R 1> R 2。
闭合开关S，电阻 R 1、 R 2两端的电压分别为 U 1、 U 2，通过两个电阻的电流分别为 I 1、 I 2，它们的实际电功率分别为 P 1、 P 2，相等时间内它们消耗的电能分别为 W 1、 W 2。
2024北京西城区初三一模物理试题及参考答案
B．滑板车最终停下来是因为受到阻力
C．小明蹬地时，他的脚受到地面向后的摩擦力
D．滑板车速度减小的过程中，它的惯性越来越小
9．如图所示，小球从 A 点出发，先后经过轨道上的 B、C、D、E 各点。则下列说法正确的是
A．小球在 B 点的机械能大于它在 D 点的机械能 B．从 B 点到 E 点的过程中，小球的机械能守恒 C．到 D 点时，若小球所受的力全部消失，它将保持静止
分析中正确的是 A.水流速度越小，电压表与电流表的示数之比越小 B.水流速度越小，电路的总电阻越小 C.水流速度越大，电压表的示数越大
S VR
A R0
连杆 探头
D.水流速度越大，电流表的示数越大
12． 如 图 甲 所 示 ， 将 物 体 A 放 在 水 平 地 面 上 ， 它 对 地 面 的 压 强 为 6×103Pa。 把 物 体 A 用
5．考试结束，将本试卷、答题卡和草稿纸一并交回。
第一部分
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。共 24 分，每题 2 分）
1．我国的北斗卫星能够精细导航，它使用的定位卫星与地面间信息传递利用的是
A．超声波
B．次声波
C．红外线
D．电磁波
2．如图所示的四种物品中，通常情况下属于导体的是
℃
20
N
S
A
0 cm 1
2
3
4
30
电源
甲
乙
丙
丁
17． 如 图 丁 所 示 ， 在 试 管 内 装 适 量 水 ， 用 橡 胶 塞 塞 住 管 口 ， 将 水 加 热 一 段 时 间 后 ， 橡 胶 塞
被推出，管口出现大量“白气”，这些“白气”
水蒸气（选填“是”或“不是”）。 橡胶塞被推
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.本试卷共8 页，五道大题，34 道小题，满分90 分。
考试时间90 分钟。
2.在试卷和答题卡上准确填写姓名、准考证号、考场号和座位号。
3.试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4.在答题卡上，选择题、作图题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5.考试结束，请将本试卷、答题卡和草稿纸一并交回。
北京市西城区九年级统一测试物理试卷2020.5一、单项选择题（下列各小题四个选项中只有一个选项符合题意。
共30 分，每小题2 分）1.下列四位物理学家中，以其名字命名功率单位的是A．牛顿B．帕斯卡C．瓦特D．焦耳2．在图1 所示的四种现象中，由于光的反射形成的是国家大剧院在水中的“倒影”通过手机屏幕放大器成像天坛祈年殿的“剪影”故宫围墙上的光束A B图1C D3.关于声现象，下列说法正确的是A．笛子是靠竹管的振动发声B．频率决定音调的高低C．弹钢琴的声音一定不是噪声D．声音可以在真空中传播4.在图2 所示的四个物态变化的实例中，属于汽化的是冰雪消融战士口中呼出“白气”A B图 25.下列说法中正确的是草叶上形成的白霜马路上洒的水变干C DA．超导材料可以用来做电热器B．分子的直径小于原子的直径C．半导体材料可制作集成电路D．原子的半径比原子核小得多6.下列四个实例中，目的是为了减小摩擦的是A．鞋底上刻有凹凸不平的花纹B．书包拉链拉动不顺畅，在拉链上抹些蜡C．自行车刹车时，需用力捏闸D．拧瓶盖打滑，在手和瓶盖间垫一块毛巾考生须知九年级统一测试物理试卷第1页（共11页）九年级统一测试 物理试卷 第 2页（共 11页）S R2 电热器M电动机S～7. 在图 3 所示的四种用具中，正常使用时属于省力杠杆的是筷子天平AB8. 以下估测与实际情况相符的是食品夹核桃夹子图 3C DA ．普通教室的高度约 320cmB ．人体感觉舒适的气温约为 5℃C ．普通中学生的质量约为 100gD ．人跑步时呼吸一次的时间约为 1min9．在图 4 所示的四个实例中，用热传递的方式改变物体内能的是钻木取火用冷毛巾为发烧的人降温压缩空气，使空气升温从滑梯上滑下,臀部发热AB图 4C D10. 图 5 所示的电路中，电源两端电压保持不变，两个定值电阻的阻值 R 1>R 2。
闭合开关 S ，电阻 R 1、R 2 两端的电压分别为 U 1、U 2，通过两个电阻的电流分别 R 1为 I 1、I 2，它们的实际电功率分别为 P 1、P 2，相等时间内它们消耗的电能分别为 W 1、W 2。
下列判断中正确的是 A ．I 1 = I 2B ．U 1>U 2C ．P 1>P 2D ．W 1<W 2图 511. 如图 6 所示的四个电磁实验中，能够说明“电动机工作原理”的实验是电源ABC D图 612. 下列说法中正确的是A. 向上抛出的篮球，一定不受力的作用B ．直线滚动的足球，一定受平衡力的作用C．加速下落的排球，一定受非平衡力的作用D．发生形变的气球，一定受非平衡力的作用九年级统一测试 物理试卷 第 3页（共 11页）A B13．2019 年11 月3 日，中国利用长征四号乙运载火箭，成功将“高分七号”卫星顺利送入预定轨道，该卫星是我国首颗民用亚米级高分辨率光学传输 型立体测绘卫星。
在图 7 所示火箭点火升空的过程中，下列说法正确的是A ．“高分七号”卫星相对于火箭是运动的 B. “高分七号”卫星不具有惯性C ．火箭的动能转化为重力势能D ．火箭的机械能增加图 714. 如图 8 所示，电源两端电压保持不变，闭合开关 S 1 和 S 2，电流表和电压表都有示数；当只断开开关 S 2 时，下列判断正确的是A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变大，电压表示数变大S 1AR 1R 2S 2V 图 815. 甲、乙两个圆柱形容器完全相同，静止放在水平桌面上，容器中分别盛有体积相同的 A 、B 两种液体，将一个小球先后放入两个容器中，静止时，小球在甲容器中漂浮，在乙容器中沉底，如图 9 所示。
若 A 、B 液体的密度分别为ρA 、ρB ，小球在 A B 液体中所受浮力分别为 F A 、F B ，A 、B 液体对容器底部的压强分别为 p A 、p B ，甲、乙两个容器对桌面的压强分别为 p 甲、p 乙，则下列判 断中正确的是A ．ρA <ρBB ．F A ＝F BC ．p A >p BD ．p 甲<p 乙图 9二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。
共 10 分，每小题 2 分。
每小题选项全选对的得 2 分，选对但不全的得 1 分，有错选的不得分）16. 下列说法中正确的是A ．光不是电磁波B. 手机利用电磁波来传递信息C. 电磁波在真空中传播的速度为 340m/s D ．中国的北斗卫星系统是靠电磁波定位的17. 下列说法中正确的是A ．热机效率越高，做有用功就越多B ．物体的内能增大，其温度不一定升高C ．质量相同的两种燃料完全燃烧，热值大的放出热量多D ．加热质量相同的不同种物质，比热容大的吸收热量多18. 下列说法中正确的是A ．磁体周围存在磁场B. 磁场是由磁感线组成的C. 地磁场的北极在地理北极附近D. 磁悬浮列车能悬浮是利用了磁极间的相互作用19.俗话说“团结一心，其利断金”！中国武汉火神山医院是由几千名建设者奋战10个昼夜（如图10所示），建成的一座占地3.39万平方米、可容纳1000张病床的高标准传染病医院。
中国人创造了令世界惊叹的“中国速度”。
结合工地上的实际情景，下列说法中正确的是A．大型运输车有很多轮子是为了增大摩擦力B．起重机吊着板材匀速水平移动，对板材做了功C．起重机将板材吊起的过程中，对板材做了功D．挖掘机的铲头尖利是为了在挖土时增大压强图1020.小亮同学用滑轮组提升物体，绳子自由端竖直移动的距离随时间变化的关系如图11 中图线 a 所示，物体上升的高度随时间变化的关系如图11中图线b 所示。
已知物体的质量为900g，所用动滑轮的质量为100g，绳子自由端的拉力F 为2.6N。
g 取10N/kg。
在0～2s 的过程中，下列说法中正确的是A.物体上升速度为0.025m/sB.拉力F 的功率为0.13WC.滑轮组的有用功为0.45JD．滑轮组的机械效率小于90%s/cm20151050 0.5 1.0图111.5ab2.0 t/s三、实验解答题（共39 分，21、22 题各4 分，23、25 题各3 分, 24、26、29、31 题各2 分, 27题 5 分，28、30 题各 6 分）21．（1）如图12所示，木块的长度为cm 。
（2）如图13 所示，温度计的示数为°C。
22．（1）如图14所示，通电螺线管的上端为极。
（选填“N”或“S”）（2）站在地上的人用如图15 所示滑轮组提升重物，请画出人向下拉绳时滑轮组的绕线。
℃20图1230图13 图14 图15A0 cm 1 2 3 4九年级统一测试物理试卷第4页（共11页）九年级统一测试 物理试卷 第 5页（共 11页）N N A BP甲 乙S23. 小阳和小娟分别利用如图 16 甲所示装置“探究水沸腾前和沸腾时温度变化的特点”。
（1） 按照图 16 甲组装实验器材后，还需要补充一个测量仪器是： 。
（2） 两位同学利用完全相同的实验装置分别进行规范实验，并依据实验数据分别绘制出如图 16 乙所示的 A 、B 两条图像， 由图像可知水的沸点都是oC 。
从图像中可知两次实验水开始沸腾的时 间不同，导致这种现象出现的主要原因是：。
甲乙图 16时间/min24. 小明研究电流产生的磁场，闭合开关前，小磁针的指向如图 17 甲所示；闭合开关，小磁针的偏转情况如图 17 乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情 况如图 17 丙中箭头所示。
由 两图实验现象说明：电流周围存在磁场；由乙、丙两图实验现象说明：。
–+–+甲乙 丙图 1725. 如图 18 所示是小华“探究电流产生的热量与什么因素有关”的实验装置，在甲、乙两个相同的密封容器内都有一段阻值为 5Ω的电阻丝， 在乙容器的外部，将一个 5Ω的电阻丝和这个容器 内的电阻并联。
实验前，两个“U ”形管内液面相平。
（1） 小华利用此装置，探究的问题是：在相同、通电时间相同的情况下，电流通过导体产 生的热量跟的关系。
（2） 闭合开关 S ，通电一段时间后，U 形管中液面高度变化较大。
（选填“A ”或“B ”）图 1826. 小亮利用如图 19 所示的自制气压计研究“大气压强与高度的关系”。
他将气压计从 1 楼带到 5 楼的过程中，观察气压计管内水柱的高度变化，记录数据如下表所示。
请根据表中数据，大致归纳出实验结论。
楼层1 2 3 4 5 管内与瓶内水面的高度差/cm5.05.35.76.06.3图 19+–N 温度/o C9990A B40 50 60 cmu v0 cm 10 20 30 40 50 60 70 80 90 100PA B LS- +27.小丽利用如图20 所示装置“探究凸透镜成像的规律”。
甲图20 乙（1）小丽利用图20 甲所示的方法，使平行于主光轴的光线通过凸透镜A 会聚在光屏上，从而确定所使用的凸透镜A 的焦距f A= cm。
（2）如图20 乙所示，小丽将凸透镜A 固定在光具座上40cm 刻线处，将点燃的蜡烛放置在光具座上10cm 刻线处，移动光屏直至光屏上呈现出烛焰的倒立、的实像，这一原理应用在（选填“照相机”、“幻灯机”或“放大镜”）上。
（3）保持蜡烛位置不变，小丽用焦距为f B（f B<f A）的凸透镜B 替换凸透镜A，将凸透镜B 仍固定在光具座40cm 刻线处。
移动光屏，为使在光屏上仍得到烛焰清晰的像。
应将光屏向（填“靠近”或“远离”）凸透镜B的方向移动；若不移动光屏仍要在光屏上成清晰的像，可以在凸透镜B 和蜡烛之间放置一个透镜（填“凸”或“凹”）。
28.小东用伏安法测量额定电压为2.5 V 小灯泡的电阻。
（1）他连接了如图21 甲所示的部分实验电路，请用笔画线代替导线，将实验电路连接完整。
（2）开关S闭合前，应将滑动变阻器的滑片P移至端（选填“A”或“B”）。
（3）小东连接好实验电路，检查无误后，闭合开关S，无论怎样移动滑动变阻器的滑片P，发现电压表均有示数且保持不变，电流表始终无示数，产生这种现象的原因是。
（4）小东排除故障后，闭合开关S，调节滑动变阻器的滑片P，电压表示数为2.2V，此时他应将滑片P向端移动（选填“A”或“B”），才能使小灯泡正常发光。
