一个具有1-6功分比的威尔金森功率分配器的设计
(---------------翻译的外文文献——作业------------------)
姓名：罗泰尔
学号：20089010
班级：0510801
摘要
现在人们提出了制造一个于1:6功率分配比的威尔金森功率分配器的建议。提出的1:6功分比的功率分配器有特性阻抗 的微带线通过一个简单的矩形陷地结构（DGS）。取而代之的是以前的河曲形DGS，建议的矩形形DGS生产的传输线有高得多的特性阻抗，因为下降了其等效电容以及增加了其电感。 特性阻抗微带线的分析验证程序。测得的结果表明提出的1:6功分比威尔金森分频器有一个好的协议与预测的优异性能。
图-3 DGS线测得的S参数。
图-3显示“DGS线”S参数的测量，如图-2所示。DGS线的有效长度被选定在中心频率1.5GHz( )为四分之一波长。为了得到 的参数 必须在频率 处对-1.01dB。
图-4简化的模型，以确定DGS线的特性阻抗（ ）。
由图-4和式（1）〜（3）可确切地证明 微带线的核查程序。图-4简化的模型，以确定DGS线的特性阻抗（ ）。当 时，反射系数（ ）的幅度为最大的，且其值可以从 使用公式（1）来计算。一旦 是已知的，用公式（2）可以计算出 。最后， ，DGS线的特性阻抗值计算出为
II.具有高于 的高阻抗DGS微带线
图-1是具有两个端口的威尔金森功率分配器的原理图。如果功分比为 ， 应该是一个非常高的阻抗。对于微带线的情况下而言，高阻抗有时几乎是实现不了的。
表-1给出了以N = 1到n = 6时 的要求。当N等于6，需要具有 的微带线。
图-1具有1：N功分比的威尔金森功率分配器原理图。
(a)理想的S参数(ADS)
(b) EM仿真(HFSS)
威尔金森功分器
威尔金森功分器一、实验目的：1、了解功率分配器电路的原理及设计方法。
2、学习使用ADS软件进行微波电路的设计，优化，仿真。
3、掌握功率分配器的制作及调试方法。
二、实验任务：1、了解功分器的工作原理。
2、使用ADS软件设计一个功分器，并对其参数进行优化、仿真。
3、根据软件设计的结果绘制电路版图，并加工成电路板。
4、对加工好的电路进行调试，使其满足设计要求。
三、实验内容、实验过程描述：1、设计指标：通带0.9－1.1GHz，功分比为1：1，带内各端口反射系数小于-20dB ，两输出端隔离度小于-25dB，传输损耗小于3.1dB。
在进行设计时，主要是以功分器的S参数作为优化目标进行优化仿真。
S21、S31是传输参数，反映传输损耗；S11、S22、S33分别是输入输出端口的反射系数。
S23反映了两个输出端口之间的隔离度。
2、用ADS软件设计（1）、打开ADS软件（2）、创建新的工程文件（3）、打开原理图设计窗口在原理图所设计窗口中选择微带电路的工具栏选用微带线以及连接好的原理图如下（5）设置微带电路的基本参数双击图上的控件MSUB设置微带线参数H:基板厚度(1 mm)Er:基板相对介电常数(4.8)Mur:磁导率(1)Cond:金属电导率(5.88E+7)Hu:封装高度(1.0e+33 mm)T:金属层厚度(0.03 mm)TanD:损耗角正切(1e-4)Roungh:表面粗糙度(0 mm)（6）设置微带器件的参数双击每个微带线设置参数，W、L分别设为相应的变量或常量，单位mm，注意上下两臂的对称性。
单击工具栏上的V AR 图标，把变量控件V AR放置在原理图上，双击该图标弹出变量设置窗口，依次添加W，L参数。
中间微带线的长度大约为四分之一波长(根据中心频率用微带线计算工具算出)，各个线宽的初始值可以用微带线计算工具算出，微带线的宽度最窄只能取0.2 mm(最好取0.5 mm以上)。
（7）S参数仿真电路设计在原理图设计窗口中选择S参数仿真的工具栏选择Term 放置在功分器三个端口上，用来定义端口1、2和3，点击图标，放置三个地，并按照下页图连接好电路。
威尔金森是怎么设计出威尔金森功分器的？
威尔金森是怎么设计出威尔金森功分器的？威尔金森功分器是个好东西，在射频领域里面应用很广泛。
第一次认识它是在教科书上，书上介绍了他的原理，自己也琢磨了很久，也理解了奇偶模分析的方法和隔离电阻的作用。
但是一直想知道威尔金森是怎么设计出来的？我们是否也可以按照一定的思路设计功分器呢？下面就去找这个思路，最终找到的这个思路可以方便的设计各种各样的功分器，俺的同事已经实践了哈，大家看完也可以试验一把。
首先明确一下这个功分器的要求：1.在微波射频领域，能量是非常宝贵的，所以设计的功分器不能够额外损失能量，如果分为两路的话就是每一路损耗3dB，即︱S21︱=︱S31︱=0.7072.各端口均50欧姆匹配，且两个输出口的完全隔离，即︱S11︱=︱S22︱=︱S33︱=︱S32︱=︱S23︱= 0图2根据以上的要求，我们设计一个对称的功分器，这样就可以只考虑一个端口，上面条件的一半就可以了，即︱S21︱=0.707，︱S11︱=︱S22︱=︱S32︱=0。
如图2所示，从中间把这个我们要设计的功分器分开，两边的的电压都是一模一样的，处处都是开路点。
1．由于端口1匹配，所以输入阻抗为50欧姆。
从1端口输入的能量分为对称的两路，那么每一路的阻抗都是100欧姆。
这个功分器第一个任务的就要用开路线左边的部分把端口2的50欧姆变换到100欧姆，且无损耗。
2．根据微波网络的理论，如果我们使用的都是电容，电感，传输线，电阻这些互易原件，那么整个功分器也就是互易的（关于对这个理论的理解后面文章会给出解释）。
即︱S2 1︱=︱S12︱=0.707。
也就是从端口2到端口1的能量为一半，那另外一半呢？又不能反射回去，又不能泄漏到端口3。
所以这个功分器的第二个任务就是要有一个电阻来吸收端口2入射过来的一半能量。
这个需求太抽象了，还要细化分解，下面利用奇偶模的方法来分析一下。
如下图所示，从端口2输入一个电压幅度为1的波，分解为奇偶模式，偶模式就是1端口输入情况下功率分配的逆过程，端口2、3均无反射波，有一半的能量从端口1输出，那么奇模的能量必须都要消耗到电阻上，不能有反射波回来。
微波射频学习笔记11.Wilkinson功率分配器
威尔金森功分器一、3dB功分器的结构组成3dB即等分一分二功分器；其电路结构如下图：①输入线，阻抗Z0；②两路阻抗√2*Z0的1/4波长阻抗变换线；③2*Z0隔离电阻；④两路输出线，阻抗Z0。
（3dB代表功率降低一半，参考前面博客内容）比如阻抗Z0=50Ω：1.输入输出阻抗Z0均为50Ω，与外接设备均匹配；2.1/4波长变换线阻抗70.7Ω；3.隔离电阻R=100Ω；4.从输出端口往输入端口看，依然是匹配的，所以此功分可作为合路器使用。
注：为什么1/4波长线阻抗√2*Z0?为什么隔离电阻2*Z0，为什么有隔离电阻？搜奇偶模分析，朕看不懂，遂pass。
只知道：①输出匹配时，没有功率消耗在电阻上（隔离电阻两端信号等幅等相，无压差，不过信号）；②输出匹配时，输出端口反射的功率会消耗在电阻上，所以输出端口是相互隔离的。
总结：Wilkinson功分器多为微带线和带状线结构，它解决了T型结功分器不能全端口匹配和没有隔离的缺点，但是因为隔离电阻承受功率受限；同时单节功分器带宽不宽，一般采用多节结构。
二、不等分2路功分器若输入端口功率为P1，输出端口功率分别为P2、P3，设P3/P2=K2。
Z3 = Z0*√（（1+K2）/K3）Z2 = K2*Z3 = Z0*√K（1+K2）R=Z0（K+1/K）三、多路Wilkinson功分器当N≥3时，隔离电阻需要跨接，制作比较困难，如下图：①所以一般多路功分器是在一分二的基础上在分二等等...②另外一分三，可以在不等分一分二的基础上，在等分二；③还有当所需路数为奇数时，也可以选择偶数路然后负载堵上一路，懂我意思吧?...四、多节Wilkinson二功分器根据通带起始频率f1和终止频率f2，查表得各节阻抗和隔离电阻值，如下：将上图翻译成人话，就是这个：二等分多节功分器阻抗值和隔离电阻值表其中，特征阻抗值和隔离电阻值为解除归一化处理的实际值，取到小数点后两位；隔离电阻值取整数，因为贴片电阻值都有固定值，所以仿真时，需要就近选择，市面上不需要定制的阻值如下：1 , 1.1 , 1.2 , 1.3 , 1.5 , 1.6 ，1.8 ，2，2.2 ，2.4，2.7 ，3，3.3，3.6，3.9，4.3，4.7，5.1，5.6，6.2，6.8，7.5，8.2，9.1。
等分威尔金森功分器的设计

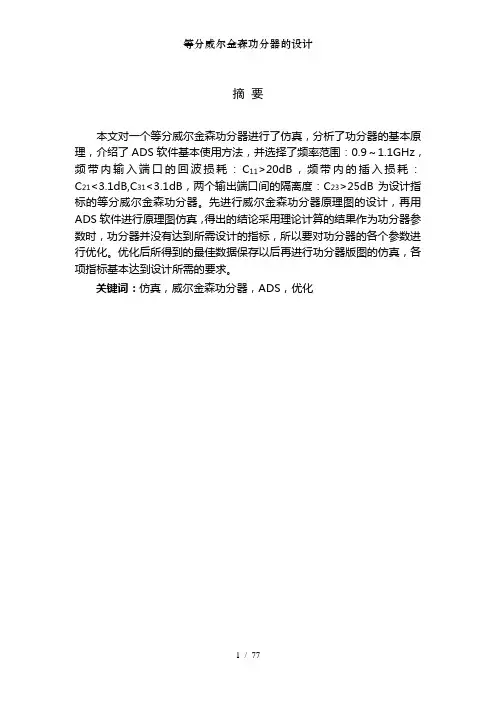

摘要本文对一个等分威尔金森功分器进行了仿真，分析了功分器的基本原理，介绍了ADS软件基本使用方法，并选择了频率范围：0.9～1.1GHz，频带内输入端口的回波损耗：C11>20dB，频带内的插入损耗：C21<3.1dB,C31<3.1dB，两个输出端口间的隔离度：C23>25dB为设计指标的等分威尔金森功分器。
先进行威尔金森功分器原理图的设计，再用ADS软件进行原理图仿真，得出的结论采用理论计算的结果作为功分器参数时，功分器并没有达到所需设计的指标，所以要对功分器的各个参数进行优化。
优化后所得到的最佳数据保存以后再进行功分器版图的仿真，各项指标基本达到设计所需的要求。
关键词：仿真，威尔金森功分器，ADS，优化ABSTRACTIn this paper a power dividers quintiles Wilkinson is simulated, and analyzes the basic principle of power dividers, introduces the basic use ADS software method, and choose the frequency range: 0.9～GHz, frequency band 1.1 input ports C11 > 20dB return loss:, frequency band insertion loss: C21 < 3.1 dB, C31 < 3.1 dB, between the two output port C23 > 25dB isolation ratio: for the design index equal power dividers Wilkinson. First conducts the power dividers Wilkinson schematic design, reoccupy ADS software simulation principle diagram, the conclusion of the theoretical calculation result as parameters when power dividers power dividers did not reach the required design to index, so the power dividers various parameters were optimized. After optimization of the best data preserves received after power dividers again, and all the indexes of simulation territory to meet the design requirements of basic required.Key words：Simulation Wilkinson Power dividers ADS optimization目录第1章引言 (1)1.1 功分器的发展概述 (1)1.2本次设计的主要工作 (3)第2章功分器的技术基础 (4)2.1基本工作原理 (4)2.2 功分器的技术指标 (6)第3章ADS介绍 (8)3.1 ADS发展概述 (8)3.2 ADS 的仿真设计方法 (9)3.3 ADS的辅助设计功能 (10)3.4 ADS与其他EDA软件和测试设备间的连接 (21)3.5 ADS应用结论 (21)第4章功分器的原理图设计、仿真与优化 (22)4.1等分威尔金森功分器的设计指标 (22)4.2建立工程与设计原理图 (22)4.3基本参数设置 (16)4.4功分器原理图仿真 (19)4.5功分器的电路参数的优化 (38)第5章功分器版图的生成与仿真 (28)5.1功分器版图的生成 (28)5.2功分器版图的仿真 (51)第6章结论 (54)参考文献 (55)致谢 (35)外文资料原文 (36)译文 (44)主要符号表1P ...................................................1端口的输入功率2P ...................................................2端口的输出功率3P ...................................................3端口的输出功率0Z ..................................................输入端口特性阻抗02Z ..........................................4λ分支微带线的特性阻抗03Z ..........................................4λ分支微带线的特性阻抗2R .................................................2端口接的负载电阻3R .................................................3端口接的负载电阻2U .....................................................2端口输入电压3U .....................................................3端口输入电压2in Z ....................................................2端口输入阻抗3in Z ....................................................3端口输入阻抗r P ..........................................................反射功率i P ..........................................................入射功率11S .....................................端口2匹配时，端口1的反射系数21S .........................端口2匹配时，端口1到端口2的正向传输系数 31S .........................端口3匹配时，端口1到端口3的正向传输系数11C ..........................................................回波损耗21C ..........................................................插入损耗31C ..........................................................插入损耗23C ...........................................................隔离度第1章引言1.1 功分器的发展概述功率分配器是将输入信号功率分成相等或不相等的几路输出的一种多端口的微波网络，广泛应用于雷达、多路中继通信机等大功率器件等微波射频电路中。
