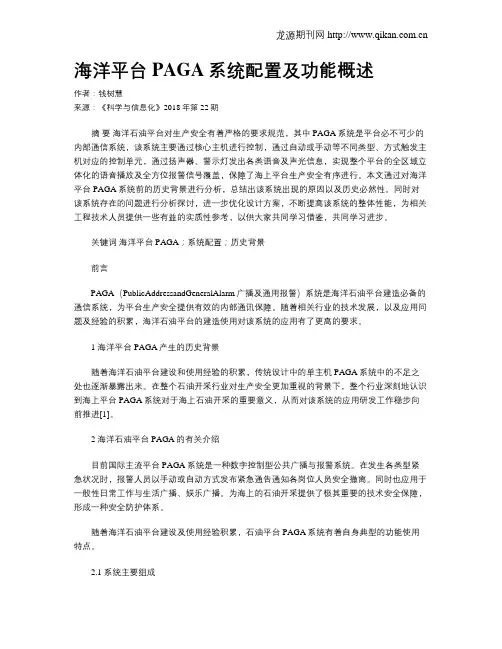

海洋平台PAGA系统配置及功能概述
摘要海洋石油平台对生产安全有着严格的要求规范,其中PAGA系统是平台必不可少的内部通信系统,该系统主要通过核心主机进行控制,通过自动或手动等不同类型、方式触发主机对应的控制单元,通过扬声器、警示灯发出各类语音及声光信息,实现整个平台的全区域立体化的语音播放及全方位报警信号覆盖,保障了海上平台生产安全有序进行。
本文通过对海洋平台PAGA系統前的历史背景进行分析,总结出该系统出现的原因以及历史必然性。
同时对该系统存在的问题进行分析探讨,进一步优化设计方案,不断提高该系统的整体性能,为相关工程技术人员提供一些有益的实质性参考,以供大家共同学习借鉴,共同学习进步。
关键词海洋平台PAGA;系统配置;历史背景
前言
PAGA(PublicAddressandGeneralAlarm广播及通用报警)系统是海洋石油平台建造必备的通信系统,为平台生产安全提供有效的内部通讯保障。
随着相关行业的技术发展,以及应用问题及经验的积累,海洋石油平台的建造使用对该系统的应用有了更高的要求。
1 海洋平台PAGA产生的历史背景
随着海洋石油平台建设和使用经验的积累,传统设计中的单主机PAGA系统中的不足之处也逐渐暴露出来。
在整个石油开采行业对生产安全更加重视的背景下,整个行业深刻地认识到海上平台PAGA系统对于海上石油开采的重要意义,从而对该系统的应用研发工作稳步向前推进[1]。
2 海洋石油平台PAGA的有关介绍
目前国际主流平台PAGA系统是一种数字控制型公共广播与报警系统。
在发生各类型紧急状况时,报警人员以手动或自动方式发布紧急通告通知各岗位人员安全撤离。
同时也应用于一般性日常工作与生活广播、娱乐广播。
为海上的石油开采提供了极其重要的技术安全保障,形成一种安全防护体系。
随着海洋石油平台建设及使用经验积累,石油平台PAGA系统有着自身典型的功能使用特点。
2.1 系统主要组成
(1)广播主机
机架、电源、用于与功率放大器连接的线路板,内置功率放大器、当常用的
功放有故障时、会自动地切换到无故障的功放上工作、语音系统接口、火灾告警输入输出接口、娱乐音源接口、时间控制器、配备四色报警灯继电器、并提供足够的接口
(2)遥控单元
遥控单元配有麦克风、可进行紧急广播、手动报警等功能。
遥控单元可被定义为最高优先权。
(3)扬声器音量控制器
用于控制室内扬声器的音量[2]。
2.2 系统主要功能
①可分区广播(例如生活楼、生产组块、全区)。
②扬声器输出可分区(根据用户的需要划分);③4种报警功能(开路报警),报警音可以根据现场自行设定;④定时(用户可自行设定时间)广播,叫醒功能;⑤娱乐播放功能,用户可自行设定时间;⑥收音机播放功能,用户可自行设定时间;⑦音量控制器可以实现关断功能(音量控制器上有一档为关断挡。
在系统有报警和做应急广播时,强制音量控制器接到音量最大的位置);⑧功率放大器热备份(配备热备份功放,系统具有自检测和自动切换功能,当检测到某台功放有故障,热备份功放自动切换到有故障的功放上。
);⑨广播优先级别可设定(根据用户的要求,可以对每一遥控单元和广播类型进行优先级别的设定);⑩告警按钮有防误报警措施(在报警和应急广播按钮处有一防误按的盖板)?主机能够显示状态信息,报警信息;?系统中央处理单元及功率放大器故障显示;?室外遥控单元的防爆和防护等级满足设备列表的技术要求。
3 单系统主要存在的不足
对于单系统架构PAGA存在诸多不足,在某些紧急情况下,将导致系统的操作失灵,给平台安全生产带来隐患。
根据多年国内外海洋石油平台生产遇险统计,单系统架构的PAGA系统曾经发生过遇险期间未发出广播报警,或者存在类似警报无法准确有效发出的风险。
因此,有必要修改相关设计规范标准,在海洋石油平台采用PAGA双系统功能配置,提高系统安全性和可靠性[3]。
4 双系统介绍
4.1 PAGA双系统示意图
4.1 双系统特点
广播报警双系统也被称作A+B双主机系统,它是由两套独立且主要功能一
致的A系统和B系统组成,在一些恶劣环境下,A+B系统具有非常高的可靠性和安全性,能够及时报警,并提供紧急广播,指挥撤离人员。
A+B双系统具有如下特性:双重系统连接,在其中某一系统无法正常工作时,仍能发挥所有操作功能;重要设备故障警报后可以自动切换至备用系统设备;简易的维修操作及各式的故障检测;可与FGS(火灾和气体警报及控制系统)和ESD(紧急关停系统)系统双重备份连接;双主机系统之间可相互传送语音、报警、故障等信息;具备单机故障时安全操作特性;各种特定的警报音设计可符合各类型用户需求;提供完善的动态系统侦测,自动执行系统放大器及扬声器回路的状态检测;与PABX连接;语音讯息的储存和回放;双系统同时运作,相互间切换不依赖另一方;A系统与B系统安装在不同区域位置,避免单一设备间区域出现的火灾等紧急情况时而导致的PAGA系统失效;A系统与B系统负载线路连接路径不同;共同监测及显示系统故障。
双系统具有的以上特征,使PAGA系统具有很高的可靠性、安全性和连续性;能最大限度地满足平台安全生产的日常工作需要,保证紧急情况下的报警广播和逃生应急指挥[4]。
5 结束语
随着海上石油平台PAGA系统的应用升级,海上石油开采的安全指数也会随之提高。
因此在使用过程中需要积累、总结相关应用经验,结合信息技术等相关行业的快速的发展,不断提升PAGA系统的应用潜能,发挥其优越性,为海上石油的开采工作保驾护航。
参考文献
[1] IMO 2001.海上移动钻井平台构造与设备规划[S].北京:中国标准出版社,2001.
[2] CCS-2 2006.钢制海船入级规范[S].北京:中国标准出版社,2006.
[3] IMO 2005.国际海上移动平台入级规范[S].北京:中国标准出版社,2005.
[4] 李云鹏,杜渊,杨秀菊,等.自升式钻井平台DCS集成配置的研究[J]自动化博览,2014,(9):92-94.。
