工业机器人技术-库卡机器人编程指令实训
主要内容
01 关节运动指令 02 线性运动指令（直线运动）03 圆 Nhomakorabea运动指令
关节运动指令
程序一般起始点使用PTP 指令。机器人 将TCP 沿最快速轨迹送到目标点，机器 人的姿态会随意改变，TCP 路径不可预 测。机器人最快速的运动轨迹通常不是 最短的轨迹，因而关节轴运动不是直线。 由于机器人轴的旋转运动，弧形轨迹会 比直线轨迹更快。
关节运动指令
运动特点：
01 运动的具体过程是不可预见的。
02 六个轴同时启动并且同时停止。
可以使机器人的运动更加高效快速，也可以使得机器人 的运动更加柔和，但是关节轴运动轨迹是不可预见的， 所以使用该指令务必确认机器人与周边设备不会发生碰 撞。
关节运动指令
01 指令格式
指令格式说明： 1）PTP：运动方式:机器人关节运动。 2）P1：目标点名称。 3）CONT：是否逼近。 4）100%：运动速度。 5）PDAT1：运动数据组。
圆弧运动指令
圆弧运动指令也称为圆弧插补运动指 令。三点确定唯一圆弧，因此，圆弧运 动需要示教三个圆弧运动点，起始点P1 是上一条运动指令的末端点，P2 是中间 辅助点，P3 是圆弧终点，如图所示。
圆弧运动指令
01 指令格式
指令格式说明： 1）CIRC：机器人圆弧运动。 2）P1：圆弧辅助点。 3）P2：圆弧终点。 4）CONT：是否逼近。 5）2 m/s：运动速度。 6）CPDAT1：运动数据组
机器人以最快捷的方式运动至目标点，机器人运动状态不完全可控，但运动 路径保持唯一，常用于机器人在空间大范围移动。
关节运动指令
根据如图所示的运动轨迹，写出其关节指令程序。
所示的运动轨迹的指令程序如下： PTP P1 Vel=100% PDAT1 PTP P2 Vel=100% PDAT2 PTP P3 Vel=100% PDAT3
周报82期库卡（KUKA）机器人入门学习必备知识！

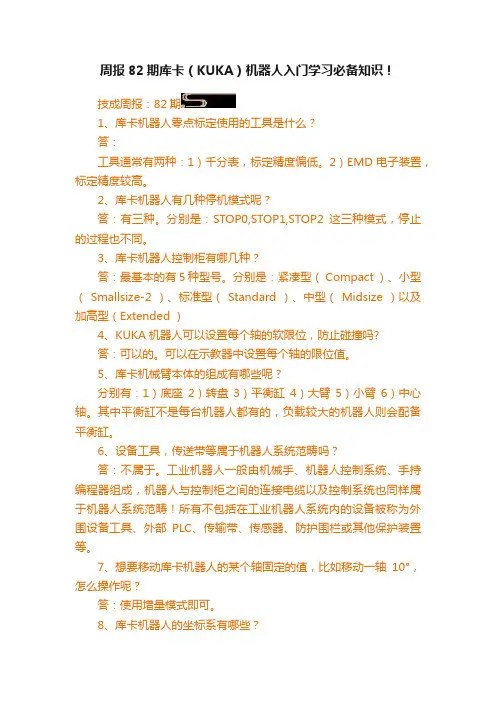

周报82期库卡（KUKA）机器人入门学习必备知识！技成周报：82期1、库卡机器人零点标定使用的工具是什么？答：工具通常有两种：1）千分表，标定精度偏低。
2）EMD电子装置，标定精度较高。
2、库卡机器人有几种停机模式呢？答：有三种。
分别是：STOP0,STOP1,STOP2这三种模式，停止的过程也不同。
3、库卡机器人控制柜有哪几种？答：最基本的有5种型号。
分别是：紧凑型（ Compact ）、小型（ Smallsize-2 ）、标准型（ Standard ）、中型（ Midsize ）以及加高型（Extended ）4、KUKA机器人可以设置每个轴的软限位，防止碰撞吗?答：可以的。
可以在示教器中设置每个轴的限位值。
5、库卡机械臂本体的组成有哪些呢？分别有：1）底座2）转盘3）平衡缸4）大臂5）小臂6）中心轴。
其中平衡缸不是每台机器人都有的，负载较大的机器人则会配备平衡缸。
6、设备工具，传送带等属于机器人系统范畴吗？答：不属于。
工业机器人一般由机械手、机器人控制系统、手持编程器组成，机器人与控制柜之间的连接电缆以及控制系统也同样属于机器人系统范畴！所有不包括在工业机器人系统内的设备被称为外围设备工具、外部PLC、传输带、传感器、防护围栏或其他保护装置等。
7、想要移动库卡机器人的某个轴固定的值，比如移动一轴10°，怎么操作呢？答：使用增量模式即可。
8、库卡机器人的坐标系有哪些？答：分别有1）ROBROOT机器人足部坐标系2）WORLD世界坐标系3）BASE基坐标系4）FLANGE法兰坐标系5）TOOL工具坐标系9、库卡机器人负载数据标定不准确的话会造成什么影响呢？答：1）异响，2）振动，3）节拍下降，4）机器人使用寿命10、机器人的工具负载是什么呢？答：工具负载数据是指所有装在机器人法兰上的负载。
11、机器人上的附加负载的差异对机器人有什么影响呢？答：会对机器人有以下几项影响：1）轨迹规划，2）加速度，3）节拍时间12、库卡机器人的编程方式有哪些呢？答：使用示教器在线编程以及simpro、Officelite、 Orange Edit 等软件13、库卡机器人的仿真是通过什么软件实现的？答：simpro和Officelite两个软件配合。
库卡工业机器人运动指令入门知识(学员必备)

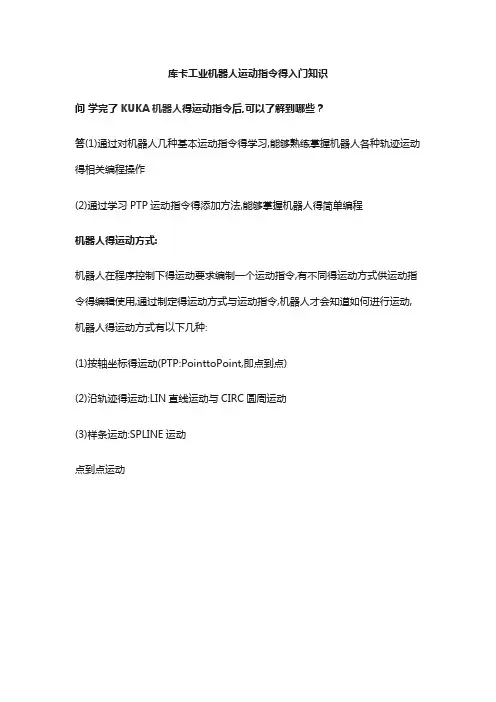

库卡工业机器人运动指令得入门知识问学完了KUKA机器人得运动指令后,可以了解到哪些？答(1)通过对机器人几种基本运动指令得学习,能够熟练掌握机器人各种轨迹运动得相关编程操作(2)通过学习PTP运动指令得添加方法,能够掌握机器人得简单编程机器人得运动方式:机器人在程序控制下得运动要求编制一个运动指令,有不同得运动方式供运动指令得编辑使用,通过制定得运动方式与运动指令,机器人才会知道如何进行运动,机器人得运动方式有以下几种:(1)按轴坐标得运动(PTP:PointtoPoint,即点到点)(2)沿轨迹得运动:LIN直线运动与CIRC圆周运动(3)样条运动:SPLINE运动点到点运动PTP运动就是机器人沿最快得轨道将TCP从起始点引至目标点,这个移动路线不一定就是直线,因为机器人轴进行回转运动,所以曲线轨道比直线轨道运动更快。
此轨迹无法精确预知,所以在调试及试运行时,应该在阻挡物体附近降低速度来测试机器人得移动特性。
线性运动线性运动就是机器人沿一条直线以定义得速度将TCP引至目标点。
在线性移动过程中,机器人转轴之间进行配合,就是工具或工件参照点沿着一条通往目标点得直线移动,在这个过程中,工具本身得取向按照程序设定得取向变化。
圆周运动圆周运动就是机器人沿圆形轨道以定义得速度将TCP移动至目标点。
圆形轨道就是通过起点、辅助点与目标点定义得,起始点就是上一条运动指令以精确定位方式抵达得目标点,辅助点就是圆周所经历得中间点。
在机器人移动过程中,工具尖端取向得变化顺应与持续得移动轨迹。
样条运动样条运动就是一种尤其适用于复杂曲线轨迹得运动方式,这种轨迹原则上也可以通过LIN运动与CIRC运动生成,但就是相比下样条运动更具有优势。
创建以优化节拍时间得运动(轴运动)1 PTP运动PTP运动方式就是时间最快,也就是最优化得移动方式。
在KPL程序中,机器人得第一个指令必须就是PTP或SPTP,因为机器人控制系统仅在PTP或SPTP运动时才会考虑编程设置得状态与转角方向值,以便定义一个唯一得起始位置。
