天燃气电厂升压站分系统调试方案
天然气管道分输站场调压系统调节方法
天然气管道分输站场调压系统调节方法摘要：在天然气长输管道运行的过程中，分输站场的主要作用就是根据用户的用量信息，向不同类型的用户进行分输，在分输工作开展的过程中，调压系统十分关键，其主要可以对分输管道内的压力进行调节，如果调节不合理，可能会影响下游用户的用气情况，同时，还可能会出现多种类型的风险问题。
关键词：天然气管道；分输站场；调压系统；调节方法1天然气管道分输站场调压系统存在的问题大多数个人客户常用的天然气管道分输站是单通道调压系统软件，它要求天然气管道分输站根据阀门位置和自动控制系统进行调整。
自动控制系统作为闭环运行，现场采集的信息通过数据统计分析传输到工作调节阀的控制模块。
用设定值检查现场数据信息，以澄清工作中调节阀的电源开关。
这种控制方法存在许多问题。
在操作中，调节阀有一个固定的设定值，但阀门的压差对于确定向客户输送的气体很重要。
压差的不稳定性导致流量控制不良。
增大或打开阀门将导致流量和工作压力的大幅波动，这将极大地损害数据采集的准确性。
当阀门中下游流量较低时，智能控制器将自动放大阀门。
在阀门瞬间放大的前提下，流量会在瞬间增加，甚至立即超过设定值。
此时，控制板将收到反馈信息，阀门开度将减小。
阀门的开启会越来越大，越来越小，这很容易造成阀门机械设备的破坏。
对于供气量大的客户，使用多通道压力调节系统软件来延续气路。
系统软件通过所有压力调节机器和设备进行流量调节。
这些方法是不够的，因为调节阀在工作中是协调的，一个回路的流量会改变，其他回路也会随之改变。
当客户的输气量必须增加或减少时，只需改变一个阀门的流量，以便其他支管遵循设定值。
然而，由于现场的数据信息意见必须反馈给控制板一段时间，所有支路的流量将小于设定值，调压支路越大，偏差越大。
调压支路越大，阀门的操作越复杂，导致流量不稳定，这就像单通道调压系统软件的问题一样，会导致阀门机械设备的破坏。
2天然气管道分输站场调压系统的改进2.1单路调压系统问题解决措施在对单路调压系统进行分析可以发现，其出现问题的主要原因在于调节方法，尽管调压系统的选择对于保障管道的高效运行十分关键，但是如果使用的调节方法不合理，也会对管道的高效运行产生影响，因此，对于分输站内的工作人员而言，除了需要采取各种类型措施保障系统的正常运行以外，还需要使用合理的调节方法。
电厂天然气调压站设计说明书
电厂天然气调压站设计说明书当今的电力行业，天然气作为一种清洁、高效的燃料，得到了广泛应用。
然而，在电厂使用天然气作为燃料时，需要对其进行调压处理，以满足电厂的燃料需求。
因此，电厂天然气调压站成为一个不可缺少的组成部分。
本文将重点介绍电厂天然气调压站的设计说明书，以期对该领域的相关人员有所帮助。
一、设计目的本工程旨在建设一座能够满足电厂燃气需求的天然气调压站，以确保电厂的正常运营。
具体目的如下：1. 调节来自天然气管道的天然气压力，满足电厂的不同燃气需求。
2. 保证天然气调压站运行的安全性、稳定性以及经济性。
3. 为电厂提供可靠、高效的天然气供应服务。
二、设计内容天然气调压站的设计内容主要分为以下几个方面：1. 设计选址天然气调压站的选址是至关重要的。
通常情况下，应该考虑到天然气管道的接口位置，电厂的燃气需求量，调压站投资和运营成本等因素，来确定最佳的选址方案。
2. 设计参数根据电厂的具体燃气需求，设计合适的调压参数，包括入口天然气压力、出口调压后的天然气压力以及简化的调压过程。
3. 设计构架调压站的构架包括天然气管线、调压设备、过滤设备、仪表设备、保护装置等。
此外，还需要进行系统能耗计算、设计管线敷设方案等。
4. 安全设计针对调压站可能存在的事故隐患，应根据国家标准进行安全设计，包括安全防护、应急救援等。
5. 运行管理为了确保调压站的稳定运行，需要制定相应的管理制度和程序，包括设备维护、巡检、人员培训等。
三、设计特点本次天然气调压站设计的特点如下：1. 总体规划合理本次设计遵循“安全、稳定、高效、可靠”的原则，综合考虑了电厂的燃气需求、天然气管道的实际情况以及调压站的投资成本和运营成本，最终选址、定位和构架都较为合理。
2. 设备选型优良调压站选用的设备均为国内知名品牌，具有良好的性能和可靠的质量保障。
3. 运行管理严谨调压站采取了周密的运行管理制度和程序，确保了设备的稳定运行、安全保障和维护管理。
kV升压站电气设备调试方案
0kV升压站电气设备调试方案清晨的阳光透过窗帘，洒在书桌上，我开始构思这个0kV升压站电气设备调试方案。
这个方案对我来说并不陌生，十年的方案写作经验让我对这类项目了如指掌。
我将用我的意识流，为大家展现一个完整的调试方案。
我们得明确调试的目的是确保升压站电气设备在投运前达到设计要求，保证电力系统的安全稳定运行。
调试主要包括设备单体试验、系统联调、保护装置校验等方面。
一、调试前的准备工作1.技术资料准备：收集升压站电气设备的技术说明书、设计图纸、调试大纲等相关资料。
2.人员组织：成立调试小组，明确各成员职责。
调试小组由电气工程师、调试工程师、现场施工人员等组成。
3.设备检查：检查升压站电气设备是否完好，包括开关、变压器、电缆、保护装置等。
4.工具准备：准备调试所需的仪器、工具，如万用表、绝缘电阻测试仪、继电器测试仪等。
二、调试步骤及方法1.设备单体试验：对升压站电气设备进行单体试验，包括开关、变压器、电缆等。
（1）开关试验：检查开关的分合闸功能、接触电阻、绝缘电阻等。
（2）变压器试验：检查变压器的绝缘电阻、绕组电阻、空载损耗、负载损耗等。
（3）电缆试验：检查电缆的绝缘电阻、耐压强度、直流电阻等。
2.系统联调：将升压站电气设备与系统进行联调，检查设备与系统的匹配性。
（1）开关与保护装置联调：检查开关与保护装置的动作时间、整定值等。
（2）变压器与保护装置联调：检查变压器与保护装置的动作时间、整定值等。
（3）电缆与保护装置联调：检查电缆与保护装置的动作时间、整定值等。
3.保护装置校验：对升压站电气设备的保护装置进行校验，确保保护装置的可靠性和准确性。
（1）电流互感器校验：检查电流互感器的变比、相位等。
（2）电压互感器校验：检查电压互感器的变比、相位等。
（3）保护装置功能试验：检查保护装置的动作时间、整定值、功能等。
三、调试过程中的注意事项1.调试过程中，要严格遵守操作规程，确保人身和设备安全。
2.对调试数据进行详细记录，以便分析问题和后续调试。
燃气调压站系统调试介绍
燃气调压站系统调试介绍该燃气调压站主要由往复式压缩机机组、入口单元、旋风分离单元、计量单元和出口过滤单元组成；它将0.95 MPa的不洁净天然气（主要成分是甲烷）提升到清洁度和压力温度均符合燃机要求的3.25 MPa的天然气。
该文将分三大部分简介，分别是设备安装检查、单体调试和系统调试。
1 设备安装检查设备安装检查主要对已安装的设备进行重新的检查是否符合安装要求。
我们介绍主要检查项：对于喀麦隆WG64H型压缩机，首先检查主电机和压缩机的联轴器对中，通过激光检查仪对转动一周的联轴器的同轴度要求在0.1 mm内，角度误差在0.15 mm内；其次检查压缩机活塞杆的水平与径向跳动值是否均在0.025 mm内，止推间隙在0.3～0.5 mm内，十字头间隙在0.25～0.45 mm内；这些都对机组振动的影响较大的因素；最后检查机组螺栓是否紧固、机组气密性复查、滑油油箱油位等是否均符合要求。
2 单体调试单体调试作为系统调试的基础性检查测试就是对系统各分支进行单独测试，测试单体运行各参数是否正常。
要对燃气调压站整个电气系统的接线进行校对一边，查验是否接线顺序正确，再查验在控制系统中I/O的输入输出信号地址是否正确；对所有的监视仪表进行检查，就地显示仪表校对，开关量仪表做通断测试，模拟量的仪表采用Hart协议表一般给4 mA，12 mA和24 mA 信号对应仪表零点，一半量程和满量程的校对等等。
对电机进行绕组绝缘测试和交直流耐压试验，盘柜的电气的保护值的设定，例如速断保护、过载保护和电机启动电流整定及保护时间等。
这些检查完成后，就可以对单个分支系统的模拟启动测试和带电启动测试；对主电机空载测试，在空载启动主要看在联锁信号下，电机是否能启动；解除联锁启动后，电机转向是否正确，电机的轴瓦温度在运行4 h后是否正常，电机振动是否正常有无异响等。
再测试主电机程序，主要测试各保护跳机信号，给一个跳机信号，主电机是否执行；对于润滑油系统，启动后检查油压是否正常，油温是否正常，是否有漏油，到各气缸的润滑油的分配模块是否有畅通，是否有油流出等，滑油系统类似人类的血液，对机组的运行至关重要；冷却水系统，排空管道空气后，启动电机，检查水压是否正常，是否漏水等；天然气冷却系统启动后是否按照输出温度要求改变转速等；降噪房通风系统主要测试在环境设定的温度下是否启机，启机后是否运行平稳，然后在发生火灾后是否接收消防信号进行停止运行。
升压站调试方案(完成)
目录一、编制依据及工程概况 (1)二、工作范围： (2)三、施工现场组织机构 (2)四、调试器具 (2)五、工期及施工进度计划 (3)第一阶段：入场及准备工作 (3)第二阶段：设备试验及保护调试 (3)六、质量管理 (3)试验技术管理 (3)一次设备交接试验 (3)保护调试及传动 (5)试验设备、仪表管理 (6)七、安全管理 (6)八、安全目标 (7)九、环境保护及文明施工 (7)一、编制依据及工程概况编制依据、本工程施工图纸；、设备技术文件和施工图纸；、有关工程的协议、合同、文件、省电力系统继电保护反事故措施2007版；、高压电气设备绝缘的工频耐压试验电压标准；、《工程建设标准强制性条文》；、《110kV~500kV送变电工程质量检验及评定标准》；、现场情况调查资料；、设备清册和材料清单；、电气设备交接试验标准GB50150－2006；、继电保护和电网安全自动装置检验规程；DL/T995-2006；、国家和行业现行的规范、规程、标准及实施办法；、类似工程的施工方案、施工经验和工程总结。
工程概况本期一次主要设备有1台主变、110KV户外配电装置 1套、接地变及场用变1台、35kV 开关柜，无功补偿装置1套。
二次设备的屏柜分别布置在生产综合楼二层继保室（1#主变保护柜、110kV线路保护柜、110kV母差保护柜、35kV母差保护柜、DC220V直流电源蓄电池柜、直流充、馈电源柜等）二次综合自动化系统由南瑞继保自动化股份有限公司生产，监控系统配有GPS对时网络系统，分散布置在35kV开关柜上的各单元保护测控装置通过以太网线与布置在35kV 开关柜室分段隔离柜上的交换机相连，交换机再通过光纤与继保室内远动通信柜上的通信接口相连，从而构成整个风电场的微机监控系统。
110kV线路电度表RS485口输出直接接入电量ERTU装置，再由电量ERTU装置与调度数据网接入设备柜通信后将电量远传；直流系统电压220V，容量250AH，可通过RS485与综自系统直接通信，直流及场用变采样量直接接送至公共测控柜的公共测控单元；二次参数的。
220KV升电站调试方案

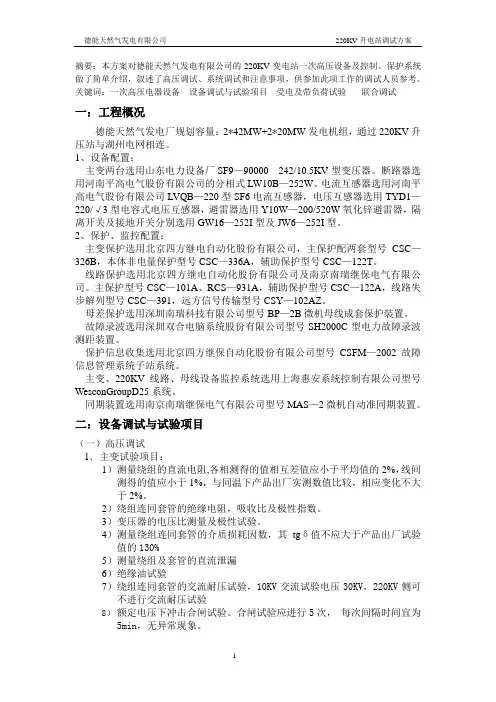

摘要：本方案对德能天然气发电有限公司的220KV变电站一次高压设备及控制、保护系统做了简单介绍，叙述了高压调试、系统调试和注意事项，供参加此项工作的调试人员参考。
关键词：一次高压电器设备设备调试与试验项目受电及带负荷试验联合调试一：工程概况德能天然气发电厂规划容量：2*42MW+2*20MW发电机组，通过220KV升压站与湖州电网相连。
1、设备配置：主变两台选用山东电力设备厂SF9—90000 242/10.5KV型变压器。
断路器选用河南平高电气股份有限公司的分相式LW10B—252W。
电流互感器选用河南平高电气股份有限公司LVQB—220型SF6电流互感器，电压互感器选用TYD1—220/√3型电容式电压互感器，避雷器选用Y10W—200/520W氧化锌避雷器，隔离开关及接地开关分别选用GW16—252I型及JW6—252I型。
2、保护、监控配置：主变保护选用北京四方继电自动化股份有限公司，主保护配两套型号CSC—326B，本体非电量保护型号CSC—336A，辅助保护型号CSC—122T。
线路保护选用北京四方继电自动化股份有限公司及南京南瑞继保电气有限公司。
主保护型号CSC—101A、RCS—931A，辅助保护型号CSC—122A，线路失步解列型号CSC—391，远方信号传输型号CSY—102AZ。
母差保护选用深圳南瑞科技有限公司型号BP—2B微机母线成套保护装置。
故障录波选用深圳双合电脑系统股份有限公司型号SH2000C型电力故障录波测距装置。
保护信息收集选用北京四方继保自动化股份有限公司型号CSFM—2002故障信息管理系统子站系统。
主变、220KV线路、母线设备监控系统选用上海惠安系统控制有限公司型号WesconGroupD25系统。
同期装置选用南京南瑞继保电气有限公司型号MAS—2微机自动准同期装置。
二：设备调试与试验项目（一）高压调试1．主变试验项目：1）测量绕组的直流电阻,各相测得的值相互差值应小于平均值的2%，线间测得的值应小于1%，与同温下产品出厂实测数值比较，相应变化不大于2%。
电气分系统调试方案
目录一、工程概况 (2)二、编制依据 (2)三、人员职责分工 (2)四、交接试验的各项措施 (2)五、单体调试试验步骤、使用仪器及注意事项 (7)六、组织措施 (7)七、环境、职业健康安全风险因素识别和控制措施（安全文明施工措施） (7)八、组织机构 (8)一、工程概况华润满洲里风电场 49.5MW 项目220kV升压站主要二次设备为220kV和35kV配电设备：主变保护2台、测控装置3台、变压器保护3台,故障录波5台、母差保护1台、线路保护5台,就地判别装置2台。
二、编制依据1 《电气装置安装工程电气设备交接试验标准》 GB 50150-062 设备相关安装使用说明书及出厂合格证明书。
3 《继电保护和电网安全自动装置检验规程》DL/T-995-2006。
4 设计院提供的相关施工图。
三、人员职责分工1 试验方案需报请委托方批准、认可。
2 委托方应为试验的实施提供必要的试验条件。
3 试验项目负责人：负责组织试验工作的实施并检查试验安全工作。
4 试验工作人员：熟悉工作内容、对仪器设备操作及使用仪器设备完好状况及试验原始记录负责。
四检验工作应具备的条件1.仪器、仪表的基本要求与配置2.装置检验所使用的仪器、仪表必须经过检验合格。
定值检验所使用的仪器、仪表的准确级应不低于0.5级。
3.配置一套至少可同时输出三相电流、四相电压的微机成套试验仪及试验线工具。
4.仪器、仪表：指针式电压、电流表，数字式电压、电流表，钳形电流表，相位表，毫秒计，电桥等；500 V、1000 V及2500v兆欧表；微机成套试验仪。
五检验前的准备工作1.检查装置的原理接线图(设计图)及与之相符合的二次回路安装图，电缆敷设图，电缆编号图，断路器操动机构图，电流、电压互感器端子箱图及二次回路分线箱图等全部图纸以及成套保护、自动装置的原理和技术说明书及断路器操动机构说明书，电流、电压互感器的出厂试验报告等。
2.根据设计图纸，到现场核对所有装置的安装位置是否正确。
升压站调试方案
升压站调试方案(完成)(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录一、编制依据及工程概况 0二、工作范围： (1)三、施工现场组织机构 (1)四、调试器具 (1)五、工期及施工进度计划 (2)第一阶段：入场及准备工作 (2)第二阶段：设备试验及保护调试 (2)六、质量管理 (2)试验技术管理 (2)一次设备交接试验 (2)保护调试及传动 (4)试验设备、仪表管理 (5)七、安全管理 (5)八、安全目标 (6)九、环境保护及文明施工 (7)一、编制依据及工程概况编制依据、本工程施工图纸；、设备技术文件和施工图纸；、有关工程的协议、合同、文件、省电力系统继电保护反事故措施2007版；、高压电气设备绝缘的工频耐压试验电压标准；、《工程建设标准强制性条文》；、《110kV~500kV送变电工程质量检验及评定标准》；、现场情况调查资料；、设备清册和材料清单；、电气设备交接试验标准GB50150－2006；、继电保护和电网安全自动装置检验规程；DL/T995-2006；、国家和行业现行的规范、规程、标准及实施办法；、类似工程的施工方案、施工经验和工程总结。
工程概况本期一次主要设备有1台主变、110KV户外配电装置 1套、接地变及场用变1台、35kV 开关柜，无功补偿装置1套。
二次设备的屏柜分别布置在生产综合楼二层继保室（1#主变保护柜、110kV线路保护柜、110kV母差保护柜、35kV母差保护柜、DC220V直流电源蓄电池柜、直流充、馈电源柜等）二次综合自动化系统由南瑞继保自动化股份有限公司生产，监控系统配有GPS对时网络系统，分散布置在35kV开关柜上的各单元保护测控装置通过以太网线与布置在35kV开关柜室分段隔离柜上的交换机相连，交换机再通过光纤与继保室内远动通信柜上的通信接口相连，从而构成整个风电场的微机监控系统。
110kV线路电度表RS485口输出直接接入电量ERTU装置，再由电量ERTU装置与调度数据网接入设备柜通信后将电量远传；直流系统电压220V，容量250AH，可通过RS485与综自系统直接通信，直流及场用变采样量直接接送至公共测控柜的公共测控单元；二次参数的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
××××燃气电厂工程
调试措施（方案）报审表工程名称：××××燃气电厂一期工程
××××燃气电厂
升压站及厂用电系统
调试方案
福建中试所电力调整试验有限责任公司二ＯＯ八年八月二十一日
编写：张纯强校核：林少真审核：华建卫审批：沈志俊
目录
1 概述 (4)
2 检验目的 (4)
3 编制依据 (4)
4 工作内容 (4)
5 组织措施 (4)
6 技术措施 (5)
7 安全措施 (5)
附件一危险点分析与预控表 (7)
1 概述
受×××电力有限公司的委托，对××××燃气电厂220 kV升压站送配电设备系统、母线系统、中央信号系统、网络计算机监控系统系统进行分系统调试工作，为保证本次调试工作安全顺利进行，特编制本方案。
本次调试工作范围：220kVGIS室221、222、223、22M、22A、22B断路器本体及汇控柜，220kV升压站继保小室线路保护柜、母联保护柜、微机母线及失灵保护柜、分段保护柜、故障录波及测距柜、公用测控及PT并列柜、主变及备变测控柜、母联测控柜、故障信息系统柜、直流馈线柜。
2 检验目的
保证××××燃气电厂220kV升压站送配电设备系统、母线系统、中央信号系统、网络计算机监控系统二次回路的正确性，相关保护开关传动正常，各开关刀闸联锁逻辑正确，计算机监控系统测量、控制、信号正确。
3 编制依据
a）福建省电力勘测设计院绘制的施工图：《Overall Network Control》（35-F095S-D0601）、《220kV线路及母线设备二次线》（35-F095S-D0602）、《网控110V直流系统》（35-F095S-D0604）、《主厂房110V直流系统》（35- F095S-D0713）、《220kV配电装置二次接线安装图》（35- F095S-D0901）；
b）南瑞继保公司《RCS-931型高压线路保护装置技术和使用说明书》；
c）国电南自《PSL-603G型数字式线路保护装置技术说明书》；
d）南瑞继保公司《RCS-9705C测控装置技术说明书》；
e）《继电保护和电网安全自动装置检验规程》DL/T995-2006
4 工作内容
5 组织措施
6 技术措施
6.1 贵厂需向中试所提供220kV升压站施工图、保护整定定值单、单体调试报告等资料。
6.2 贵厂派专人到现场协助做好分系统调试工作。
6.3 现场工作负责人应掌握整个分系统调试工作情况，工作班人员如有发现设计、产品或安
装等遗留下的问题应以联络单形式由负责人确认再报东亚电力（厦门）有限公司确认后，给予解决。
6.4 安全措施要完好，每日开工前，工作负责人应召集全体工作班人员宣读当日工作任务和
安全注意事项，停电范围有变更时，应及时指明变更范围。
6.5 必须准备好本次分系统调试所需的图纸、资料，包括试验报告、检验手册等，检验仪器
及专用工具要符合标准。
7 安全措施
7.1 开工前应明确检修范围，做好安全措施；工作时应注意与相邻带电设备保持足够的安全
距离。
7.2 贵局运行人员应认真执行“两票”制度，安全措施到位，并加强对现场检修工作的检查监
督。
7.3 严格遵守《电业安全工作规程》，严禁违章指挥，违章作业，违反劳动纪律，做到三不
伤害。
7.4 进入保护小间关闭手机，禁止使用无线通讯设备。
7.5 工作现场搬动梯子、管子等长物，应两人放倒搬运并与带电部分保持足够的安全距离。
7.6 使用、移动梯子必须符合安全要求（如防滑等措施）、支放稳妥，并由专人护梯或绑扎
牢固。
7.7 现场作业人员必须戴好安全帽。
7.8 在检验过程应注意防止意外事故发生，防止出现人为责任的意外事故发生，如烧坏保护
插件等。
7.9 所有工作人员必须明确各保护屏、端子箱的带电部分。
许多公用回路仍然带电，这些回
路属所有间隔的公用回路，工作中不允许拆解线，以免造成不必要的意外。
7.10工作结束前，应将所有检验设备做一次全面检查，并将所有端子螺丝紧固一遍。
7.11 继电保护工作必须严格执行二次工作安全措施票。
7.12 逢图纸核对与二次装置检验交叉作业时，核对人员事先须经检验负责人同意，以免拆解
线过程中造成回路断线。
7.13 对于CVT端子箱中的空开，为避免二次向一次倒送电，任何人员需要操作该间隔空开
时，事先应同二次人员协调好。
7.14 工作中必须具备完整的设备资料后方可工作，不允许凭经验工作。
7.15 所有二次工作人员工作前必须熟悉相应的图纸及设备资料。
7.16 保护整组传动开关时，须等所有一次人员撤离现场后方可工作。
7.17 回路绝缘测试时，应将有关保护插件拔除后方可工作。
7.18 不允许带电拔插保护插件，如需插拔插件时需带手套。
7.19 做好与其他运行设备的隔离工作。
附件一危险点分析与预控表
部门：继电保护与自动化研究所NO：08-057
注：⑴除签名、手写外，其他内容与试验（工作）方案、作业指导书同时打印出版。
无方案（指导书）的项目，可单独填写。
⑵编号由各工作负责人按年及三位流水号编。
⑶填写不下可另附纸。
此表由工作负责人保管，出差报销时交安全生产部。
⑷毎个项目的第一次班前会必须使用本表，已执行本表的，可不执行站前会录音制度。
