CAD问题总汇
CAD绘图常遇到29个问题
AutoCAD绘图技巧1、贱人工具箱的使用 /bbs/thread-56380-1-1.html把《贱人工具箱》软件放置在CAD安装的文件包里，然后打开CAD，点击“工具”再点击“加载应用程序”跳出一个对话框，在查找范围里找到你下载的贱人工具箱的软件选定后点击“加载”在点击“关闭”。
在命令行输入Y回车，就会跳出一个对话框，就可以使用。
每次打开CAD后都要进行以上操作。
2、 CAD图形转换PDF再转换Word打开CAD--文件—打印—打印机名称要指定为PDF再确认—更改保存位置—确认。
但必须安装Acrobat-7.0-PRO-CN软件。
3、单行文本变成多行文本格式首先具备的条件是安装CAD软件时要选择安装Expresstool这个，否则无法转换。
在命令行输入Txt2mtxt回车，选定要转换的单行文字再回车即可。
4、徒手画在命令行输入Sketch回车，可以重复画，要结束按回车键。
5、如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。
如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。
方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。
方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。
70种CAD小问题解决办法

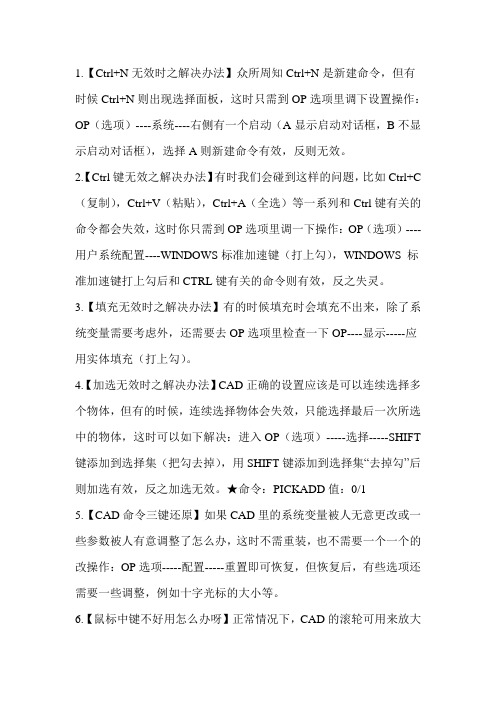

1.【Ctrl+N无效时之解决办法】众所周知Ctrl+N是新建命令，但有时候Ctrl+N则出现选择面板，这时只需到OP选项里调下设置操作：OP（选项）----系统----右侧有一个启动（A显示启动对话框，B不显示启动对话框），选择A则新建命令有效，反则无效。
2.【Ctrl键无效之解决办法】有时我们会碰到这样的问题，比如Ctrl+C （复制），Ctrl+V（粘贴），Ctrl+A（全选）等一系列和Ctrl键有关的命令都会失效，这时你只需到OP选项里调一下操作：OP（选项）----用户系统配置----WINDOWS标准加速键（打上勾），WINDOWS 标准加速键打上勾后和CTRL键有关的命令则有效，反之失灵。
3.【填充无效时之解决办法】有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下OP----显示-----应用实体填充（打上勾）。
4.【加选无效时之解决办法】CAD正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体，这时可以如下解决：进入OP（选项）-----选择-----SHIFT 键添加到选择集（把勾去掉），用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
★命令：PICKADD值：0/15.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办，这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复，但恢复后，有些选项还需要一些调整，例如十字光标的大小等。
6.【鼠标中键不好用怎么办呀】正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人，这时只需调下系统变量mbuttonpan 即可，初始值：1 0支持菜单(.mnu)文件定义的动作，1当按住并拖动按钮或滑轮时，支持平移操作。
CAD问题总结
CAD问题总结1、Q：我用的是cad2004，圆弧和直线剪切时，怎总有一块剪不掉？1、主要是因为图形中Z轴有数值，只要把所有Z轴数量设置为0，一切都可以剪掉；大家如何出现这种情况可以下载由我编写的 LDL.lsp，加载并且在CAD 命令栏中输入LDL，选择所有图形，然后回车即可。
2、也有可能中了LSP病毒，把TRIM命令失效，可以到本贴中下载专杀LSP病毒软件即可。
3、你所说的直线是用pline及xline两个命令绘制然后和圆弧不能剪断。
2、Q:如何将cad图形插入到word中？1、先将CAD背景颜色设为白色，然后选择图形格式打印，它会提示你输入名字，然后就可以到WORD软件中，使用插入图片；3、选中要复制到word中的图形，按下键盘 CTRL+C 键，然后切换到word中按下 CTRL+V 就可以了，（我认为先将背景色变为白色为佳）；4、建议安装Acrobat，最好7.0版本，完了会有个pdf打印机，用它打印出来的pdf再转成tif或jpg，清晰度极高。
5、在当前图层打开工具/显示图像/保存就行了,保存的文件夹在C:\ProgramFiles\AutoCAD 2002(看你把CAD装在什么盘了)不过格式是BMP的,你要自己改；6、CAD里面不是有一个默认的JPG的打印机么，用它可以把CAD转换成JPG格式的，插入Word中即可。
6、把CAD图形导入WORD，可以在工具栏中选择“选项”，把背景色设为白色，然后把图形选区选中，再通常采用“复制”“粘贴”在一已经建立的WORD 文档中即可。
3、Q:在用2002画一段圆弧后,再用直线画弦长时发现圆弧两端不在同一水平线上,这是怎么回事呀?1、主要是因为图形中Z轴有数值，只要把所有Z轴数量设置为0，一切都可以剪掉；大家如何出现这种情况可以下载由我编写的 LDL.lsp，加载并且在CAD 命令栏中输入LDL，选择所有图形，然后回车即可。
4、Q:cad应用过程中,我用的2004版,时常出现炸开命令不能使用的现象,哪位知道怎么解决,如何操作?1、块如包含一个多段线或嵌套块，分解时首先分解出多段线或嵌套块，需再次分解，才能分解其中的各个对象；2、用MINSERT和外部参照插入的块以及外部参照依赖的块不能分解；3、x、y、z、比例不同的块，非一致比例块，可能会分解成意外的对象，非一致比例块若包含有不能分解的对象时，这些不能分解的对象被收集到一个匿名块，以(*E)为前缀中并且以非一致比例缩放进行参照,如果这种块中的所有对象都不可分解，则选定的块参照不能分解，另外，非一致缩放的块中的体，三维实体和面域图元不能分解。
CAD设计中的常见问题及解决方案
CAD设计中的常见问题及解决方案CAD（Computer-Aided Design，计算机辅助设计）是现代设计领域中不可或缺的工具。
然而，在使用CAD软件进行设计时，往往会遇到一些常见问题。
本文将介绍几个常见问题，并提供相应的解决方案，以帮助读者顺利解决困扰。
1. 问题：CAD软件反应缓慢解决方案：CAD软件反应缓慢可能是因为计算机性能不足导致的。
可以采取以下措施来提高性能：关闭其他不必要的程序以释放内存和计算资源，清理硬盘空间，同时也可以考虑升级计算机硬件。
2. 问题：CAD文件过大解决方案：CAD文件过大可能会导致性能下降和文件处理速度变慢。
可以尝试以下方法来减小文件大小：删除不必要的图层和图元，压缩图像或将其转换为更小的格式，合并重复的元素，减少视图的精细度。
3. 问题：CAD图形缺失或错位解决方案：图形缺失或错位可能是由于图层显示设置问题引起的。
首先，确保所需图层已在显示范围内启用。
其次，检查是否有覆盖或重叠的图层，可能需要调整图层顺序或使用剖面视图来解决。
4. 问题：CAD图形细节丢失解决方案：CAD图形细节丢失可能是由于显示设置或视图设置问题引起的。
可以尝试以下方法来解决：调整线型、线宽和颜色设置，增加图形的细节级别，使用放大镜工具来查看细节。
5. 问题：CAD文件无法打开或损坏解决方案：当CAD文件无法打开或损坏时，可以尝试以下方法进行修复：使用软件自带的文件修复工具，尝试使用备份文件替换损坏的文件，或者使用第三方CAD文件恢复软件进行修复。
6. 问题：CAD文件版本不兼容解决方案：当CAD文件的版本不兼容时，可以尝试以下方法来解决：将文件另存为较低版本的CAD格式，或者使用文件转换工具将文件转换为兼容版本的格式。
7. 问题：CAD绘图错误解决方案：CAD绘图错误可能是由于操作失误或设置错误引起的。
在绘图过程中应遵循准确的测量和绘图原则，并仔细检查图形的各项参数和设置，确保符合设计要求。
CAD绘图中10个常见难题及解决技巧汇总，大部分新手都会被难倒
CAD绘图中10个常见难题及解决技巧汇总，大部分新手都会被难倒我发现经常有人问小编重复的问题，后来我才知道其实这些都是学习CAD新手们经常会遇到的难题。
所以我汇总了10条CAD常见难题总结，今天统一给你们一份解决技巧。
1、多段线合并A．输入命令“PE”B．选择需要合并的线，输入“Y”再输入“J”C．在选择所有需要合并的线条即可2、填充无效遇到填充无效的时候可以用命令“OP”来解决：OP----显示---应用实体填充（打上勾）3、加选无效正确操作的时候连续选择多个物体的没问题的，但是有时候会出现连续选择失效，最后智能选择一个物体。
解决操作：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
4、三键还原当你的CAD中各种系统变量被更改的时候怎么办？其实不需要重装系统，你按照以下步骤去还原就好了。
还原操作：OP选项-----配置-----重置5、无法显示汉字无法显示汉字的原因一般有两个：A．对应的字型没有使用汉字字体B．当前系统中没有汉字字形体文件先将所用到的形文件复制到CAD编辑器的字体目录中。
如果找不到错误的字体是什么，可以设置正确字体及大小，重新输入，然后用属性匹配就可以了。
6、转换格式想把DWG格式的CAD文件转化为其他形式，可以选择另存为，然后对输出格式进行选择。
7、特殊符号的输入我们知道表示直径的“Ф” 用控制码％％C，表示地平面的“±”用控制码％％P在CAD里输入：1) T文字命令，拖出一个文本框框；2)在对话框中右键----符号---会出现一些选项。
8、隐藏坐标将UCSICON 设置为“OFF”即可关闭，反之选择“ON”就是打开。
9、镜像后字体不旋转值为0时，可保持镜像过来的字体不旋转时，进行旋转。
10、等分几何图想将一个矩形均等的分布为N份小矩形，直接等分几何图形是没有这样的功能。
但是对矩形的两条边分别做M和N等分后，就可以对矩形的等分了。
85种CAD小问题解决办法
72.如何改变十字光标尺寸？
73.如何改变拾取框的大小？
74.如何改变自动捕捉标记的大小？
75.复制图形粘贴后总是离的很远怎么办？
76.如何测量带弧线的多线段78.面域、块、实体是什么概念?
79.什么是DXF文件格式？
注：系统默认的页面尺寸只有1280*1600，这个尺寸并不能满足我们的需要。我们可以在打印机的属性中自定义我们所需要的尺寸。
Enjoy!补充：如果cad是2004或更高版本，就不用自己装打印机了，在打印设备中有一个"PublishToWeb JPG.pc3"的打印机，直接用就行了
6：补充曾老师的一点，如果你想导出纯黑色线形记得要在出图的同时把所有颜色的笔号都改为7号色，这样就可以导出纯黑色的图了，记得要在PS里把模式改为RGB，这样图象会更清晰。
80.什么是acad"哑图"？
81.底版本的AutoCAD怎样打开高版本的图？
82.解决安装cad2002后控制面板中有大块白的现象。
83.如何使图形只能看而不能修改？
84.如何修改尺寸标注的关联性?
85.由*.T转化为*.dwg后，汉字如何更改长宽比?
1.如何替换找不到的原文字体？
31.标注时使标注离图有一定的距离
32.如何将图中所有的STANDADN样式的标注文字改为SIMPLEX样
式？
33.重合的线条怎样突出显示？
34.如何快速变换图层？
35.在标注文字时，标注上下标的方法：
36.如何特殊符号？
37.如何用break命令在一点打断对象？
38.使用编辑命令时多选了某个图元如何去掉？
cad相关问题和答案
一、是非判断题1．AutoCAD中的图案填充(hatch)与其边界是可关联的．即图案填充的范围可随边界的改变而改变．( 对)2．AutoCAD中的倒圆角命令(fillet)可用于两条相互平行的直线，( 对)3．AutoCAD中绘图当前点为(100，100)，则点的坐标输入：(110，110)或(@10，10)或(@10<45)表示同一个点．( 错)4．AutoCAD尺寸标注定义点层(defpoints)上的内容缺省设置为“不可打印”，如果用户在此层画有图形而又未注意到此层的打印设置就会造成图形打印不全．( 对) 5．用户在AutoCAD中设置的线型不能正常显示，通常是由于全局线型比例因子(Ltscale)设置不当所至．可通过改变全局线型比例因子(Ltscale)来调整．( 对)6.AutoCAD2000的工具栏不允许用户自定义。
( 错)7．在含有尺寸标注的AutoCAD图形文件中，有两个层是由AutoCAD自动生成的，它们是0层和尺寸标注定义点层(defpoints)。
( 对)9．使用MTEXT命令输入文本时，每一行文字足一个独立的对象。
( 错) 10．在LINE命令“指定第一点：”提示后输入空格或者按Enter键，AutoCAD会自动将最后一次所画的直线或圆弧的端点作为新直线的起点，其中圆弧和直线是相切的。
( 对)11．AutoCAD中的倒圆角命令(fillet)中的圆角半径不可设为零。
( 错) 12．AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面积和周长，但不能进行面积的加、减运算。
( 错)13．DDEDIT命令可以修改各种类型文字的文字样式、宽度和内容等。
( 错) 14．因为一般AutoCAD中的图形都是矢量化的，所以屏显图形中“小圆看似正多边形、斜线出现台阶”的现象在图形打印中是没有的。
( 对)15．AutoCAD图形文件中的块(block)被重新定义时，对图形文件中已插入的同名块概无影响，而新插入的同名块则采用新的定义( 错)18．AutoCAD中的块插入命令(insert)用于插入图形文件时，此图形文件必须事先用“base”命令设置基点。
CAD问答200问
AutoCAD 常见问题200 问答基础部分1. AutoCAD 是什么？答：AutoCAD 是美国Autodesk 公司开发的一种绘图程序软件，主要用于电脑中的辅助设计领域，是目前使用最广泛的计算机辅助绘图和设计软件，一直以来受到机械设计与建筑绘图人员的青睐。
2. AutoCAD 的作用是什么？答：AutoCAD 作为目前最流行的电脑辅助设计软件，利用AutoCAD 2009，可以绘制二维和三维图形，与传统的手工绘制相比，AutoCAD 绘图速度快、精确度高，能够方便地帮助设计人员表达设计构想。
3. AutoCAD 主要用在什么方面？答：AutoCAD 的用途十分广泛，可以用于建筑、工业、电子、军事、医学和交通等领域。
4. AutoCAD 难学吗？答：AutoCAD 是一款功能比较复杂的软件，因此对于初学者有一定难度，但是只要认真学习，还是比较容易掌握的。
5. 我只想用AutoCAD 进行装潢设计，不学习三维和机械等内容可以吗？答：可以，但最好对各功能有一个了解。
6. 想自学AutoCAD 不知道怎么入手？答：目前学习的最好方法还是买一本好的书，按书中所写的一步一步学习。
现在网上的教材很多，但都比较零散、不系统，因此要系统的学习，还是要有一本好的书，网上的教材可以当做一个有利的补充。
7. AutoCAD 初学者应该从哪方面学起，怎样循序渐进？答：AutoCAD 初学者应该从如何执行AutoCAD 命令学起，然后掌握二维图形的绘制和编辑操作，最后掌握绘制图形的基本流程。
8. AutoCAD 2009 没有菜单栏，该怎么使用菜单命令？答：AutoCAD 2009 的菜单栏被收集在菜单浏览器中，要使用菜单命令，需要单击“菜单浏览器”按钮，然后在展示的菜单中选择相应的命令即可。
9. CorelDRAW 与AutoCAD 哪个好一些?答：在AutoCAD 中画的模型必须特别精确，绘图速度快，但不容易控制图形，更不适合绘制效果较好的图形，而CorelDRAW 虽然不够精确，但能绘制出效果很好的图形，因此AutoCAD 主要用于工程设计，CorelDRAW 主要用于效果图展示。
CAD软件常见问题解决
CAD软件常见问题解决CAD软件是一种广泛应用于工程设计、建筑设计和制图等领域的设计软件。
然而，由于软件本身的复杂性和使用者技能的不同，常常会遇到一些问题。
在本文中，我们将讨论一些常见的CAD软件问题，并提供解决方案。
1. CAD软件的安装问题在安装CAD软件时，有时会遇到各种问题。
例如，安装程序无法启动、无法找到安装文件等。
解决这些问题的方法是首先确认系统是否满足软件的最低要求。
如果满足要求，可以尝试重新下载软件并运行安装程序。
如果问题仍然存在，可以尝试联系软件供应商获取支持。
2. CAD软件的崩溃或卡顿问题CAD软件经常因为复杂的模型和大量的图形数据而导致崩溃或卡顿。
为了解决这个问题，可以尝试以下方法：a. 确保计算机的硬件符合CAD软件的要求，例如，内存和图形卡等。
b. 尽量减少同时打开的模型数量，或者将模型拆分成较小的部分进行处理。
c. 关闭不必要的其他程序和窗口，以释放系统资源。
d. 定期清理计算机的缓存和临时文件。
3. CAD软件的绘图问题有时CAD软件在绘图时可能会出现一些问题，比如线条不连续、图形变形等。
这可能是因为CAD软件的默认设置不合适或者操作不正确。
解决这个问题的方法包括：a. 检查CAD软件的设置，确保绘图的精度和单位设置正确。
b. 确保绘图时使用的图层和线型等属性满足要求。
c. 使用CAD软件提供的绘图命令和工具进行操作，避免直接修改图形属性。
4. CAD软件的文件兼容性问题CAD软件之间的文件兼容性是很多用户关心的问题。
在CAD软件之间共享文件时，可能会出现格式不兼容或者丢失一些图形元素的问题。
为了解决这个问题，可以尝试以下方法：a. 使用常见的文件格式（如DWG、DXF等）进行文件共享。
b. 在CAD软件中导出或保存文件时，选择较低版本的文件格式，以增加兼容性。
c. 确保CAD软件已经更新到最新版本，以获得最好的文件兼容性。
以上是CAD软件常见问题的一些解决方法。
(完整word版)CAD常见问题解答
CAD常见问题解答NO.1 如何等分圆一、定数等分（DIVIDE），在命令栏中输入快捷键DIV回车后，选择圆对象空格，再输入要等分成多少段即可。
此时无法显示出等分的效果，那是因为此时点的形式还是默认时的实心小圆点状。
故只需将点的形式设置下就能显示出效果。
（在命令栏中输入“DDPTYPE”空格，然后选择点的样式，让其显示出来）二、定距等分（MEASURE），在命令栏中输入快捷键“ME”，选择圆对象空格，再输入线段长度值即可。
至于显示效果设置同上。
NO.2 如何修改CAD中的文字的大小多行文字双击改大小，多行文字缩放还有种方法是把要改文字全选输入命令CH会打开属性框，在属性里面找文字高度值把改成想要大小样整图里面文字都改只所选择文字只能改成大小了方法对于同图框里文字编辑挺好使。
NO.3 填充图案怎么用图案填充需要填充地方必须封闭好比圆里面圆当有地方断了或者圆里面有别东西（大概圆周长上）无法填充，填充点下选择要线类型角度比例选择要填充地方了。
NO.4 大于等于号和小于等于号怎么打出来？转到输入法里的"数字符号"键盘或者.在输入时直接输入\U+2264 , \U+2265。
NO.5 怎么绘制箭头1、多段线画法:点击---左侧工具栏中的----多段线按钮----指定起始点-----在命令行中输入"W"回车----输入起始点宽度(例如是5)-----输入端点宽度(不出意外应该是(0))因为你画是箭头---根据你的需要选刚箭头的长度. 注意:如果是一个直线接一个箭头可以第一段起始点和端点的宽度一样,第二段按上面的操作。
2、填充画法：可以画一个箭头的外型。
点击----绘图----图案填充----选择一个你需要的图案---添加,拾取点---选择你箭头的三角--完成。
NO.6 参照缩放怎么用参照缩放模式会要求提供两数据缩放比例= 参照长度/ 新长度比说我想把屏幕上圆放大直径98应当圆现直径作参照长度要求指定新长度时输入98切都OK了。
