放大电路 静态工作点
放大电路静态工作点的计算求解法
ID
I
DSS
(1
U GS UP
)
2
1 (1 UGS )2 2
1 (1 UGS )2 2
U DS V DD(RS Rd )ID 16 20 ID
上述方程组代入数据得两组解：
第一组：IDQ=0.46mA 第二组：IDQ=0.78mA
UGSQ= -0.6V UGSQ= -3.8V＜Up
第二组数据不合理，故工作点应为第一组：
放大电路的静态工作点也可以通过计算得到，因为场效 应管的转移特性曲线有对应的数学表达式，这样就可以通过 计算求解静态工作点，免去了图解的麻烦。
第5章 基本放大电路
2010.02
共源组态场效应管放大电路有分压偏置和自给偏压两 种电路形式。
分压偏置既可采用增强型管，也可采用耗尽型管； 自给偏压只能采用耗尽型管。 这些偏压电路除了场效应管的类型不同，静态工作点 计算方法一样，但所用的公式有些不同 。
5.3 放大电路静态工作点的计算求解法
5.3.1 场效应晶体管放大电路静态工作点的 计算求解
5.3.2 双极型晶体管放大电路静态工作点的 计算求解法
5.3.3 放大电路静态工作点的稳定
第5章 基本放大电路
2010.02
5.3 放大电路静态工作点的计算求解法
5.3.1 场效应晶体管放大电路静态工作点的 计算求解
解： 场效应管是耗尽型，漏极电流可由下式算出
I DQ
I
DSS
(1
U GSQ U GS(off)
)
2
4 (1
2)2 4
1mA
于是可求出
RS
UGSQ I DQ
2k
第5章 基本放大电路
2010.02

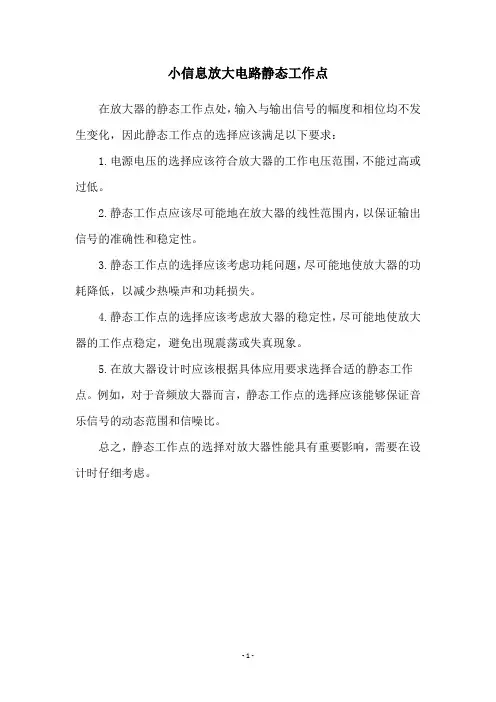

小信息放大电路静态工作点
小信息放大电路静态工作点
在放大器的静态工作点处，输入与输出信号的幅度和相位均不发生变化，因此静态工作点的选择应该满足以下要求：
1.电源电压的选择应该符合放大器的工作电压范围，不能过高或过低。
2.静态工作点应该尽可能地在放大器的线性范围内，以保证输出信号的准确性和稳定性。
3.静态工作点的选择应该考虑功耗问题，尽可能地使放大器的功耗降低，以减少热噪声和功耗损失。
4.静态工作点的选择应该考虑放大器的稳定性，尽可能地使放大器的工作点稳定，避免出现震荡或失真现象。
5.在放大器设计时应该根据具体应用要求选择合适的静态工作点。
例如，对于音频放大器而言，静态工作点的选择应该能够保证音乐信号的动态范围和信噪比。
总之，静态工作点的选择对放大器性能具有重要影响，需要在设计时仔细考虑。
- 1 -。
三极管放大电路设计参数计算及静态工作点设置方法
三极管放大电路设计参数计算及静态工作点设置方法设计参数计算主要包括放大器的放大倍数、输入电阻、输出电阻和频率响应等参数的计算。
静态工作点设置指的是设置三极管的工作点电流和直流偏置电压，保证放大器在工作状态下的正常工作。
1.放大倍数的计算放大倍数是用来衡量放大器的信号放大情况的参数。
放大倍数的计算可以通过三极管的直流电流放大倍数和交流电流放大倍数的乘积来得到。
直流电流放大倍数可以通过三极管的参数手册查找得到，交流电流放大倍数与输入电阻和输出电阻相关，可以通过小信号模型计算得到。
2.输入电阻的计算输入电阻是指输入信号与输入端电阻之间的电阻值。
输入电阻可以通过分压器电阻和输入电容等组成，具体计算可以通过电路的电流和电压关系计算得到。
3.输出电阻的计算输出电阻是指输出信号与输出端电阻之间的电阻值。
输出电阻可以通过输出电流和输出电压关系计算得到。
4.频率响应的计算频率响应是指放大器对不同频率的输入信号的响应情况。
频率响应可以通过三极管的参数和电容等元件的组成计算得到，可以使用电路分析软件进行模拟计算。
静态工作点设置是为了保证放大器在工作状态下的正常工作，通过设置三极管的工作点电流和直流偏置电压来实现。
1.工作点电流的设置工作点电流是指三极管的静态电流，可以通过电路组成元件的参数计算得到，通过电阻和电压的关系来计算。
2.直流偏置电压的设置直流偏置电压是指三极管的偏置电压，可以通过分压电阻和二极管的压降计算得到，通过电路的分析可以得到具体的计算方法。
总结：三极管放大电路的设计参数计算和静态工作点设置是设计一个合理的放大器电路的重要步骤。
通过计算和设置合适的参数和工作点，可以实现放大器的正常工作。
为此，需要了解三极管的参数和工作原理，以及电路计算和分析的方法，同时还需要使用相关的电路分析软件进行模拟计算和仿真。
三种基本放大电路及静态工作点
三种基本放大电路的比较
总结词：性能比较
详细描述：共射、共基和共集三种基本放大电路各有其特点和应用范围。共射放大电路具有电流和电压的放大作用，适用于 低频信号的放大；共基放大电路主要实现电压放大，适用于高频信号的放大；共集放大电路主要实现电流放大，适用于功率 驱动等场合。在实际应用中，可以根据需要选择合适的放大电路。
02
CATALOGUE
三种基本放大电路
共射放大电路
总结词
电流和电压的放大作用
详细描述
共射放大电路是三种基本放大电路中最常用的电路，它具有电流和电压的放大作用。在共射放大电路中，输入信 号通过基极和发射极加在晶体管的集电极和发射极之间，使得集电极电流发生变化，并通过集电极电阻将电流变 化转换为电压变化，实现电压和电流的放大。
共基放大电路的应用
高频放大
共基放大电路具有高频放 大的特点，适用于高频信 号的放大和处理，如无线 通信、雷达信号处理等。
宽频带放大
由于共基放大电路的高频 特性，它也适用于宽频带 信号的放大，如宽带通信 、视频信号处理等。
高速放大
共基放大电路具有高速响 应的特点，适用于高速信 号的放大和处理，如数字 信号处理、图像处理等。
。
共集放大电路的静态工作点
总结词
共集放大电路的静态工作点通常设置在输入 信号的零点附近，以实现较小的失真和较高 的输出阻抗。
详细描述
在共集放大电路中，静态工作点通常设置在 输入信号的零点附近，这样可以实现较小的 失真和较高的输出阻抗。这是因为共集放大 电路具有较高的输入阻抗和较低的输出阻抗 ，因此能够减小信号源的内阻和负载对输出 信号的影响，从而提高信号传输的质量和稳 定性。
03
CATALOGUE
放大电路 静态工作点
放大电路静态工作点
放大电路的静态工作点是指放大器在没有输入信号时的工作状态。
在放大电路的设计中，静态工作点的选取非常重要，它决定了放大器的线性度、功耗和稳定性。
静态工作点的确定可以通过以下步骤进行：
1. 确定放大器的工作区域：放大器可以工作在A类、B类、
AB类或C类等不同的工作区域。
选择合适的工作区域将取决
于应用的需求和对功耗的要求。
2. 确定放大器的直流偏置点：直流偏置点是放大电路静态工作点的一个关键参数，它决定了放大器的线性度和稳定性。
直流偏置点的选取一般需要考虑放大器的最大输出信号幅度和直流功耗等因素。
3. 设计偏置电路：根据直流偏置点的要求设计合适的偏置电路，如基极电阻、电流源等，以实现所需的静态工作点。
4. 进行仿真和调试：在设计完成后，通过仿真工具对放大电路进行验证，再根据实际的调试结果对偏置电路参数进行调整，以确保放大电路的静态工作点与设计要求一致。
总之，放大电路的静态工作点的确定是放大电路设计中的一个关键步骤，需要根据应用需求和设计要求来选择合适的工作区域和直流偏置点，以实现所需的放大功能和性能。

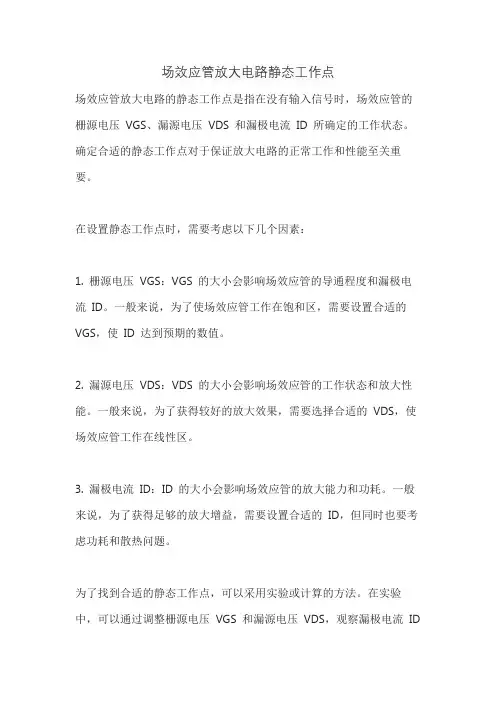

场效应管放大电路静态工作点
场效应管放大电路静态工作点
场效应管放大电路的静态工作点是指在没有输入信号时，场效应管的栅源电压VGS、漏源电压VDS 和漏极电流ID 所确定的工作状态。
确定合适的静态工作点对于保证放大电路的正常工作和性能至关重要。
在设置静态工作点时，需要考虑以下几个因素：
1. 栅源电压VGS：VGS 的大小会影响场效应管的导通程度和漏极电流ID。
一般来说，为了使场效应管工作在饱和区，需要设置合适的VGS，使ID 达到预期的数值。
2. 漏源电压VDS：VDS 的大小会影响场效应管的工作状态和放大性能。
一般来说，为了获得较好的放大效果，需要选择合适的VDS，使场效应管工作在线性区。
3. 漏极电流ID：ID 的大小会影响场效应管的放大能力和功耗。
一般来说，为了获得足够的放大增益，需要设置合适的ID，但同时也要考虑功耗和散热问题。
为了找到合适的静态工作点，可以采用实验或计算的方法。
在实验中，可以通过调整栅源电压VGS 和漏源电压VDS，观察漏极电流ID
的变化，找到最佳的工作点。
在计算中，可以根据场效应管的特性参数和放大电路的要求，计算出合适的VGS 和VDS。
总之，确定场效应管放大电路的静态工作点需要考虑栅源电压VGS、漏源电压VDS 和漏极电流ID 等因素，以保证放大电路的正常工作和性能。
音频功率放大电路第一二级静态工作点计算
音频功率放大电路第一二级静态工作点计算一、引言音频功率放大电路是电子电路中的重要组成部分，广泛应用于各类音响设备、通信设备等领域。
静态工作点是指晶体管在无信号输入时的工作状态，它对电路的性能有着重要影响。
因此，正确计算和选取静态工作点至关重要。
二、音频功率放大电路概述1.电路结构音频功率放大电路主要由输入级、输出级、偏置电路等部分组成。
其中，输入级负责将输入信号进行放大；输出级负责将放大后的信号驱动负载；偏置电路则为晶体管提供稳定的工作电压。
2.工作原理音频功率放大电路的工作原理主要包括信号放大、电流放大、电压放大等过程。
在输入级，信号经过电容耦合后，进入晶体管进行放大；在输出级，晶体管的电流输出与输入信号成正比，从而实现电压和电流的放大。
三、静态工作点计算方法1.计算公式静态工作点是指晶体管的电流和电压关系，可用以下公式表示：Iceo = (Vcc * Rb / Re) * (1 + Av)其中，Iceo为晶体管的静态电流；Vcc为电源电压；Rb为偏置电阻；Re 为负载电阻；Av为放大倍数。
2.计算步骤（1）确定偏置电阻Rb的取值，使其满足电路的静态工作点要求；（2）根据电路的放大倍数Av，计算晶体管的静态电流Iceo；（3）根据负载电阻Re的取值，调整偏置电阻Rb，使晶体管工作在合适的静态工作点。
3.注意事项（1）静态工作点的选取要使晶体管工作在安全工作区，避免过载和截止；（2）静态工作点的选取要使电路具有较高的效率和稳定性；（3）在实际应用中，可采用仿真软件对静态工作点进行优化。
四、第一二级静态工作点计算实例1.电路参数假设电路的电源电压Vcc为12V，放大倍数Av为20，负载电阻Re为4Ω。
2.计算过程（1）根据放大倍数Av，计算晶体管的静态电流Iceo：Iceo = (12V * 100Ω / 4Ω) * (1 + 20) ≈ 1.2A（2）根据静态电流Iceo，计算偏置电阻Rb的取值：Rb = Iceo * Re / (Vcc * Av - Iceo) ≈ 100Ω3.结果分析通过计算得到的静态工作点，可使晶体管工作在安全工作区，且具有较高的效率和稳定性。
放大电路静态工作点的稳定教案
放大电路静态工作点的稳定教学目标理解影响静态工作点稳定的因素；认识稳定静态工作点的偏置电路；稳定静态工作点的措施能力目标分析静态工作点的稳定因素并能够利用放大电路静态工作点的稳定解决实际问题 情感目标增强动手观察能力，激发学生学习模电知识，认识模电与技术联系的兴趣。
教学重点1、放大电路稳定静态工作点的原理和常用方法；2、分压式偏置电路Q 的估算；3、分压式偏置电路动态性能指标的计算；教学难点1、稳定静态工作点的原理和措施；2、分压式偏置电路微变等效电路画法及动态性能指标的计算；引入新课问：有时，一些电子设备在常温下能够正常工作，但是当温度升高时，性能就可能不稳定，甚至不能正常工作，这到底是什么原因呢？学生回答：产生这种现象的主要原因，是电子器件的参数受温度影响而发生变化。
教学组织过程本节以教师讲授为主。
用多媒体演示稳定静态工作点的原理和常用方法、分压式偏置电路Q 的估算、动态性能指标的计算等，便于学生理解和掌握。
主要内容放大电路的多项重要技术指标均与静态工作点的位置密切相关。
如果静态工作点不稳定，则放大电路的某些性能也将发生波动。
因此，如何使静态工作点保持稳定，是一个十分重要的问题。
1、静态工作点稳定的必要性静态工作点不但决定了电路是否产生失真，而且还影响着电压放大倍数和输入电阻等动态参数。
实际上，电源电压的波动、元件老化以及因温度变化所引起的晶体管参数变化，都会造成静态工作点的不稳定，从而使动态参数不稳定，有时甚至造成电路无法正常工作。
在引起Q 点不稳定的诸多因素中，温度对晶体管的影响是最主要的。
2、温度变化对静态工作点产生的影响温度变化对静态工作点的影响主要表现为，温度变化影响晶体管的三个主要参数：CBO I 、β和BE U 。
这三者随温度升高产生变化，其结果都使CQ I 值增大。
硅管的CBO I 小，受温度影响小，故其β和BE U 受温度影响是主要的； 锗管的CBO I 大，受温度影响是主要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
放大电路静态工作点
放大电路是电子电路中的一种重要类型，通过放大输入信号的幅度来产生输出信号。
放大电路通常包括一个静态工作点，在这个工作点上，电路的特定参数处于稳定状态，以确保电路的正常工作。
本文将介绍放大电路的静态工作点，包括其定义、影响因素、稳定性分析以及常见的静态工作点调节方法。
一、静态工作点的定义
放大电路的静态工作点通常指的是输出特性曲线上的一个固定工作点，也称为直流工作点。
在这个工作点上，放大电路的输出处于稳定状态，以确保输入信号能够得到有效的放大。
静态工作点的确定需要考虑电路中的元件参数以及电源电压等因素，以确保电路在运行时处于合适的工作状态。
二、静态工作点的影响因素
1. 电源电压：电源电压是决定静态工作点位置的重要因素，较高的电源电压可以使得电路的工作点偏离中心，而较低的电源电压则可能使得工作点进入饱和或者切断状态。
2. 元件参数：对于晶体管放大电路来说，晶体管的基极电压、发射极电流等参数会对静态工作点产生影响，必须通过设计和选型来确保其稳定。
3. 温度：温度的变化会导致电路中元件参数的变化，从而影响静态工作点的位置，因此需要考虑温度对放大电路的影响。
三、静态工作点的稳定性分析
放大电路的静态工作点稳定性分析是确定电路稳定工作状态的关键。
通过稳定性分析可以了解电路静态工作点的可靠性，判断其在不同工作条件下的稳定性，从而对电路进行合理设计。
1. 直流负载线：直流负载线是指在输出特性曲线上的直流特性曲线，通过分析直流负载线可以了解电路的工作状态，以及在不同工作条件下工作点的变化情况。
2. 静态稳定区域：通过绘制静态稳定区域图，可以清晰地了解电路在不同工作条件下的稳定性，从而确定静态工作点的合适位置。
3. 偏置电路设计：偏置电路的设计对静态工作点的稳定性具有重要影响，通过合理设计偏置电路可以确保静态工作点的稳定。
四、常见的静态工作点调节方法
1. 变压器调节法：通过变压器调节输入电源电压或输出电路供电的电压，以调整静态工作点的位置。
2. 压控电阻调节法：通过调整电阻的阻值来改变电路的偏置电压，从而调节静态工作点。
3. 负反馈调节法：通过引入负反馈，可以对放大电路的静态工作点进行调节，使得其更加稳定可靠。
结语：
静态工作点是放大电路中的重要概念，在设计放大电路时需要充分考虑静态工作点的稳定性，以确保电路能够在各种工作条件下正常工作。
通过合理的设计和调节，可以实现放大电路的稳定工作，从而满足不同应用需求。
