电机功率与电流关系、电缆选型,接触器,断路器的选择
功率配电线电缆计算方法-与断路器、热继电器选择方法
功率配电线电缆计算方法与断路器、热继电器选择方法2019.12.4一、电机功率与配线直径计算首先要计算100KW负荷的线电流。
对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。
由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cos φ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。
如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。
若取1.5，那么电流就是285A。
如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。
就可以按这个电流选择导线、空开、接触器、热继电器等设备。
所以计算电流的步骤是不能省略。
导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。
变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。
S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。
50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。
50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。
电机功率与电流关系正确选择电机功率大小注意事项
电机功率与电流关系正确选择电机功率大小注意事项电机功率与电流关系正确选择电机功率大小注意事项功率与电流的关系常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是三角形，我们就说三角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
通过公式的方法算出，结果比较接近。
单相电机：P=U*I*COSɑ*效率，一般COSɑ=0.75，效率=0.75，由此可以算得1KW的额定电流为8.08A。
启动电流为额定电流的5-7倍约40.4A-56.56A，电机空载电流为额定电流的1/3多，小功率达到2/3.一般，三相交流异步电动机每千瓦约2A，单相交流异步电动机每千瓦约8A三相电机：P=1.732*U*I*COSɑ，COSɑ＝０.７５.正确选择电动机功率大小时注意事项电动机的功率．应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。
选择时应注意以下两点：(1)如果电动机功率选得过小．就会出现“小马拉大车”现象，造成电动机长期过载．使其绝缘因发热而损坏．甚至电动机被烧毁。
(2)如果电动机功率选得过大．就会出现“大马拉小车”现象．其输出机械功率不能得到充分利用，功率因数和效率都不高，不但对用户和电网不利。
而且还会造成电能浪费。
要正确选择电动机的功率，必须经过以下计算或比较：(1)对于恒定负载连续工作方式，如果知道负载的功率(即生产机械轴上的功率)Pl(kw)．可按下式计算所需电动机的功率P(kw)：P=P1/n1n2式中n1为生产机械的效率；n2为电动机的效率。
即传动效率。
按上式求出的功率，不一定与产品功率相同。
电机电路导线、断路器等的选择
电机断路器和线径的选择要用多大的断路器和线径首先要计算电机的线电流，对于单相电路而言，电机功率的计算公式是：p=iucosφ；对于三相平衡电路而言，三相电机功率的计算公式是：p=1.732iucosφ。
由三相电机功率公式可推出线电流公式：i=p/1.732ucosφ式中：p为电机功率u为线电压，一般是380vcosφ是电机功率因素，一般取0.75你的11kw电机的线电流：i=p/1.732ucosφ=11000/1.732*380*0.75=11000/493.62=22.3A由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。
你这取1.5，那么电流就是34A就可以按这个电流选择导线、空开、接触器、热继电器等设备。
所以计算电流的步骤是不能省略。
同理，7.5kw电机的线电流：i=p/1.732ucosφ=7500/1.732*380*0.75=7500/493.62=15.2A考虑启动电流后，线电流为23A，选择4平方的铝芯导线比较合适。
如果是厂房里架空线，最小要选择6平方的铝芯导线。
同理，3kw电机的线电流：i=p/1.732ucosφ=3000/1.732*380*0.75=3000/493.62=6.1a考虑启动电流后，线电流为10A，选择1.5平方的铝芯导线就可以了，但考虑铝线架空机械强度，选择2.5平方的铝芯导线比较合适。
如果是厂房里架空线，最小要选择6平方的铝芯导线。
总电路考虑三个电机同时使用，但不同时启动。
I=P/1.732ucosφ=21500/493.62=44a 取50A选择10平方的铝芯导线比较合适。
因为线路的温度、距离、敷设方式都直接影响导线的载流量。
空气开关的选择：选择空开额定电流大于等于计算电流就可以了。
如总电路选择60A空开，11kw电机选择40A空开，7.5kw电机选择40A空开，3kw电机选择10A空开。

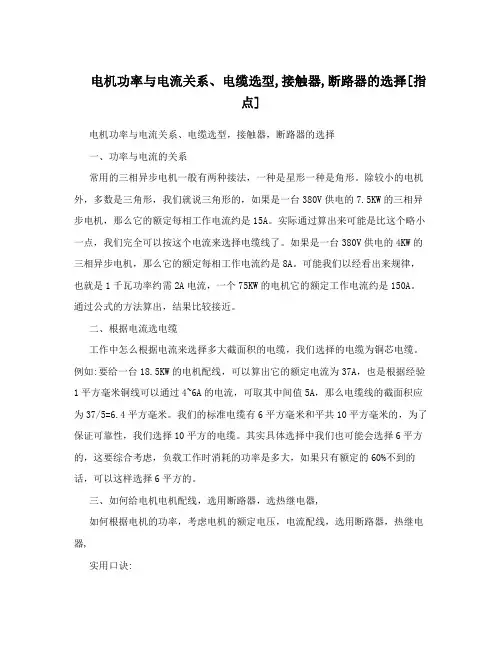

电机功率与电流关系、电缆选型,接触器,断路器的选择[指点]
![电机功率与电流关系、电缆选型,接触器,断路器的选择[指点]](https://img.taocdn.com/s3/m/8b2475bcad51f01dc281f1ad.png)
电机功率与电流关系、电缆选型,接触器,断路器的选择[指点]电机功率与电流关系、电缆选型，接触器，断路器的选择一、功率与电流的关系常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是三角形，我们就说三角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
通过公式的方法算出，结果比较接近。
二、根据电流选电缆工作中怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
例如:要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，可取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择6平方的。
三、如何给电机电机配线，选用断路器，选热继电器,如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器,实用口诀:三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
举例说明:一台三相异步电机，7.5KW，4极(常用一般有2、4、6级，级数不一样，其额定电流也有区别)，其额定电路约为15A 。
1、断路器的选择:一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
空开、电缆、接触器与电机的配合
备注：断路器电流选型严格按表中进行选择不得增大，以保护电缆及与上级保护匹配不发生越级。电缆及接触器为提高经济和可靠性，可提高一电 流等级选择。 2014年5月
Байду номын сангаас
常用电机、电缆、断路器、接触器选型配合表(按环境温度40℃，长期工作选型)
电机功 空开容量 聚氯乙烯电缆 3芯电缆 典型额 最低选型 穿塑料管 率 匹配 定电流A mm2(铜芯) 40℃载流 KW AC3/AC4 AC3/AC4 量A 0.75 1.8 D3 1 8 1.1 2.5 D4 1.5 11 1.5 3.4 D5 1.5 11 2.2 4.7 D6/D10 1.5 11 3 6.4 D10 1.5 11 4 8.2 D10/D16 2.5 16 5.5 11.1 D16 2.5 16 7.5 15 D20/D25 4 22 11 21.8 D25/D32 6/10 28/38 15 29.4 D40/D50 10/16 38/51 18.5 35.5 D40/D50 10/16 38/51 22 42.2 D50/D63 16/25 51/67 30 57 D80/D100 25/35 67/83 37 70 D100/D125 35/50 83/104 45 84 D100/D125 50/70 104/130 55 103 D125/D160 50/95 104/162 75 140 D160/D200 95/120 162/189 90 167 D200/D225 120/150 189/217 110 204 D250/D300 150/2*120 217/340 132 245 D300/D400 185/2*120 245/340 160 296 D400 2*120/2*150 340/390 根据电机AC3/AC4工作类型选择，断路器不得增大匹配 接触器选型(A) AC-3类额定工作电流 AC-4类额定工作电流 Ith AC-3 AC-4 典型最低容量型号 Ith AC-3 AC-4 典型最低容量型号 ≥20 ≥9 3TF30、3TB40、B9、LC1-D09、LC1-D09、LC1-D09 ≥3.3 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥12 ≥4.3 3TF31、3TB41、B12、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥30 ≥16 ≥7.7 3TF32、3TB42、B16、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥30 ≥16 ≥7.7 3TF32、3TB42、B16、LC1-D12 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥30 ≥22 ≥8.5 3TF33、3TB43、B25、LC1-D18 ≥30 ≥22 ≥8.5 3TF31、3TB41、B12、LC1-D12 ≥55 ≥32 ≥15.6 3TF34、3TB44、B30、LC1-D25 ≥30 ≥22 ≥8.5 3TF32、3TB42、B16、LC1-D18 ≥55 ≥38 ≥15.6 3TF35、3TB45、B37~45、LC1-D32~40 ≥30 ≥22 ≥8.5 3TF33、3TB43、B25、LC1-D25 ≥80 ≥45 ≥24 3TF46、3TB46、B65、LC1-D50~65 ≥55 ≥32 ≥15.6 3TF34、3TB44、B30、LC1-D32 ≥90 ≥63 ≥28 3TF47、3TB47、B85、LC1-D80~95 ≥55 ≥38 ≥15.6 3TF35、3TB45、B37、LC1-D40 ≥100 ≥75 ≥34 3TF48、3TB48、B105、LC1-D115 ≥80 ≥45 ≥24 3TF46、3TB46、B45、LC1-D50 ≥100 ≥85 ≥42 3TF49、3TB49、B105、LC1-D150 ≥90 ≥63 ≥28 3TF47、3TB47、B65、LC1-D65 ≥160 ≥110 ≥54 3TF50、3TB50、B170、LC1-D170 ≥100 ≥75 ≥34 3TF48、3TB48、B85、LC1-D80 ≥160 ≥140 ≥68 3TF51、3TB51、B170、LC1-D170 ≥100 ≥85 ≥42 3TF49、3TB49、B105 ≥220 ≥205 ≥96 3TF53、3TB53、B250、LC1-D205 ≥160 ≥110 ≥54 3TF50、3TB50、B105 ≥300 ≥250 ≥110 3TF54、3TB54、B370、LC1-D245 ≥160 ≥140 ≥68 3TF51、3TB51、B170 ≥300 ≥300 ≥125 3TF55、3TB55、B370、LC1-D300 ≥210 ≥170 ≥75 3TF52、3TB52、B170 ≥400 ≥400 ≥150 3TF56、3TB56、LC1-D410 ≥220 ≥205 ≥96 3TF53、3TB53、B250 ≥475 ≥475 3TF58、LC1-D475 ≥300 ≥250 ≥110 3TF54、3TB54、B250 ≥620 ≥620 LC1-D620 ≥300 ≥300 ≥125 3TF55、3TB55、B370 为提高可靠性及寿命接触器可选高一档电流 为提高可靠性及寿命接触器可选高一档电流
【新提醒】已知380V电动机功率，应如何选择交流接触器、空开、过热继电器
【新提醒】已知380V电动机功率，应如何选择交流接触器、空开、过热继电器已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面 -电机如何配线？选用断路器，热继电器？-如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器-三相二百二电机，千瓦三点五安培。
-常用三百八电机，一个千瓦两安培。
-低压六百六电机，千瓦一点二安培。
-高压三千伏电机，四个千瓦一安培。
-高压六千伏电机，八个千瓦一安培。
-一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。
-1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，-2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， -3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
-4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
-断路器继电器电机配线 -电机如何配线？ -（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。
-（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量） -（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量） -（4）120平方以上的大电缆的电流密度要更低一些， -断路器： -（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
- 热继电器？热继电器的整定值是电机额定电流是1.1倍。
电机功率如何选空开、接触器和电线呢？
电机功率如何选空开、接触器和电线呢？根据电动机功率选择空开等保护运行元件并不是按照公式套选的。
而是所选用的元器件要符合安全性、适应性、准确性、通用性。
还要根据电机的运行工作制、周期制、短期制、温升等综合考虑。
空开的额定电压在660v、500v。
异步电机的额定电压是220v/380v。
一、选空开：空气开关的品种、规格很多在选用于电动机的电源的控制就要根据开关的选型采用不同的需用系数。
用Dw型开关的额定电流=需用系数 1.35X电机的额定电流。
用Dz型开关的额定电流=需用系数1.7X电机的额定电流。
在选用时还必须选用“D”系的专用于电机控制用的开关。
选用漏保开关必须选用防冲击型的。
额定电流=需用系数1.5X电机额定电流。
适用于电机50kw以下的电机。
一般在工程中选用漏保作电机控制时用于20kw以下电机。
选用智能剩余电流动作断路器的额定电流=1.25X电机额定电流。
电机采用星三角降压起动时选用空开的额定电流=需用系数(1.2、1.25、1.3之间选用)X电机额定电流。
(DZ系列不适用)电机频繁运行、也是采用星三角降压起动时选用空开的额定电流=需用系数1.7X电机额定电流。
二、选接触器：异步电机一般都用交流型接触器，控制线圈工作电压选用与控制电路的电源电压一致。
小功率电机在4kw以下选用额定电流10A的接触器。
如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选20A的。
小功率电机在5kw到10kw之间选用额定电流20A的接触器。
如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选40A的。
当电机功率在10kw以上采用星三角降压起动时星形起动电流是电机额定电流的1/3，选用星形接触器的额定电流=(0.35到0.5)倍电机额定电流。
两只三角接触器的额定电流=1.7倍的电机额定电流。
如果频繁起动星形接触器额定电流=0.5倍电机额定电流，两只三角接触器额定电流=2倍的电机额定电流。
知道电机功率如何选接触器和电线？
知道电机功率如何选接触器和电线？给电动机选配接触器和电线一般先从电机铭牌上知道电机的额定电流、转速、工作制等几个电气参数。
然后根据设备的机械特性着手了解是轻载起动还是重载起动、是否周期性正转或反转运行工作、电动机的起动方式、是否需要制动或者调速等有关保障电机正常运行条件才能正确选配电气元器件。
一般小型电机（功率在10KW以下）根据装置布线基本上是采用明暗管线装置。
所选用的导线是塑铜线截面2.5平方毫米。
交流接触器有多种型号可选择。
只要主触头的额定电流在20A即可。
电机功率在3KW以上主触头额定电流20A。
电机功率在1.5KW以上主触头额定电流10A。
电机功率在1.5KW以下主触头额定电流5A。
一般中小型电机（功率在10KW到75KW）根据电机持性需要降压起动。
布线装置采用塑管或铜管。
还有的根据环境因素采用低压电缆布线。
大多数电机采用塑铜线布线时电线截面要求比较严格。
塑铜线截面4平方毫米适用于10KW电机。
塑铜线截面6平方毫米适用于13KW以下电机。
塑铜线截面10平方毫米适用于17KW以下电机。
塑铜线截面16平方毫米适用于22KW以下电机。
塑铜线截面25平方毫米适用于40KW以下电机。
塑铜线截面35平方毫米适用于45KW以下电机。
塑铜线截面50平方毫米适用于50KW以下电机。
塑铜线截面70平方毫米适用于75KW以下电机。
对于交流接触器的选择在＂星三角起动＂中要求也是较严格的。
只要遵守电气要求及选配公式都能使电机正常运行。
在星三角运行的电器元件容量的选择：主接器是0.6到0.58的电动机额定电流。
三角形接触器是0.6到０.58的电动机额定电流。
星形接触器是0.56到0.58的电动机额定电流。
热继电器是0.6到0.8的电动机额定电流。
特例：受电变压器容量满足电动机直接启动全压运行时，接触器主触头额定电流应两倍的电动机额定电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机功率与电流关系、电缆选型，接触器，断路器的选择
一、功率与电流的关系
常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是三角形，我们就说三角形的，如果是一台380V供电的7.5KW 的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
通过公式的方法算出，结果比较接近。
二、根据电流选电缆
工作中怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
例如：要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，可取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择6平方的。
三、如何给电机电机配线，选用断路器，选热继电器？
如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器？
实用口诀：
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
举例说明：
一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。
1、断路器的选择：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
2、电缆的选择：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方。
3、交流接触器的选择：根据电机功率选择合适大小就行，1.5-2.5倍,还要注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
交流接触器选择是电机流的2.5倍。
这样可以保证长期频繁工作。
4、热继电器的范围：其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
