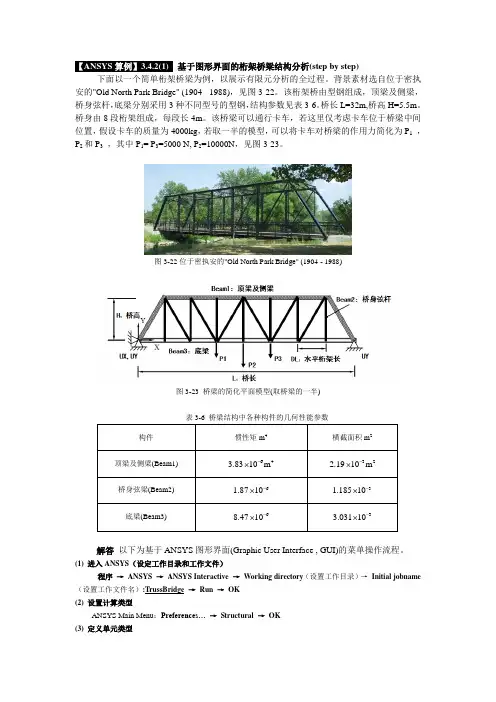

【ANSYS 算例】3.4.2(1) 基于图形界面的桁架桥梁结构分析(step by step)下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。
背景素材选自位于密执安的"Old North Park Bridge" (1904 - 1988)，见图3-22。
该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表3-6。
桥长L=32m,桥高H=5.5m 。
桥身由8段桁架组成，每段长4m 。
该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg ，若取一半的模型，可以将卡车对桥梁的作用力简化为P 1 ，P 2和P 3 ，其中P 1= P 3=5000 N, P 2=10000N ，见图3-23。
图3-22位于密执安的"Old North Park Bridge" (1904 - 1988)图3-23 桥梁的简化平面模型(取桥梁的一半)表3-6 桥梁结构中各种构件的几何性能参数构件 惯性矩m 4 横截面积m 2顶梁及侧梁(Beam1) 643.8310m -⨯322.1910m -⨯ 桥身弦梁(Beam2) 61.8710-⨯31.18510-⨯ 底梁(Beam3)68.4710-⨯ 33.03110-⨯解答 以下为基于ANSYS 图形界面(Graphic User Interface , GUI)的菜单操作流程。
(1) 进入ANSYS （设定工作目录和工作文件）程序 → ANSYS → ANSYS Interactive → Working directory （设置工作目录）→ Initial jobname （设置工作文件名）:TrussBridge → Run → OK(2) 设置计算类型ANSYS Main Menu ：Preferences… → Structural → OK(3) 定义单元类型ANSYS Main Menu：Preprocessor →Element Type →Add/Edit/Delete... →Add…→Beam: 2d elastic 3 →OK（返回到Element Types窗口）→Close(4) 定义实常数以确定梁单元的截面参数ANSYS Main Menu: Preprocessor →Real Constants…→Add/Edit/Delete →Add…→select Type 1 Beam 3 →OK →input Real Constants Set No. : 1 , AREA: 2.19E-3，Izz: 3.83e-6(1号实常数用于顶梁和侧梁) →Apply →input Real Constants Set No. : 2 , AREA: 1.185E-3，Izz: 1.87E-6 (2号实常数用于弦杆) →Apply →input Real Constants Set No. : 3, AREA: 3.031E-3，Izz: 8.47E-6 (3号实常数用于底梁) →OK (back to Real Constants window) →Close (the Real Constants window)(5) 定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →input EX: 2.1e11, PRXY: 0.3(定义泊松比及弹性模量) →OK →Density(定义材料密度) →input DENS: 7800, →OK →Close（关闭材料定义窗口）(6) 构造桁架桥模型生成桥体几何模型ANSYS Main Menu：Preprocessor →Modeling →Create →Keypoints →In Active CS →NPT Keypoint number：1，X，Y，Z Location in active CS：0，0 →Apply →同样输入其余15个特征点坐标（最左端为起始点，坐标分别为(4,0), (8,0), (12,0), (16,0), (20,0), (24,0), (28,0), (32,0), (4,5.5), (8,5.5), (12,5.5), (16.5.5), (20,5.5), (24,5.5), (28,5.5)）→Lines →Lines →Straight Line →依次分别连接特征点→OK网格划分ANSYS Main Menu: Preprocessor →Meshing →Mesh Attributes →Picked Lines →选择桥顶梁及侧梁→OK →select REAL: 1, TYPE: 1 →Apply →选择桥体弦杆→OK →select REAL: 2, TYPE: 1 →Apply →选择桥底梁→OK →select REAL: 3, TYPE:1 →OK →ANSYS Main Menu：Preprocessor →Meshing →MeshTool →位于Size Controls下的Lines：Set →Element Size on Picked →Pick all →Apply →NDIV：1 →OK →Mesh →Lines →Pick all →OK (划分网格)(7) 模型加约束ANSYS Main Menu: Solution →Define Loads →Apply →Structural→Displacement →On Nodes →选取桥身左端节点→OK →select Lab2: All DOF(施加全部约束)→Apply →选取桥身右端节点→OK →select Lab2: UY(施加Y方向约束)→OK(8) 施加载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Force/Moment →On Keypoints →选取底梁上卡车两侧关键点（X坐标为12及20）→OK →select Lab: FY，Value: -5000 →Apply →选取底梁上卡车中部关键点（X坐标为16）→OK →select Lab: FY，Value: -10000 →OK →ANSYS Utility Menu：→Select →Everything(9) 计算分析ANSYS Main Menu：Solution →Solve →Current LS →OK(10) 结果显示ANSYS Main Menu：General Postproc →Plot Results →Deformed shape →Def shape only →OK （返回到Plot Results）→Contour Plot →Nodal Solu →DOF Solution, Y-Component of Displacement →OK（显示Y方向位移UY）(见图3-24(a))定义线性单元I节点的轴力ANSYS Main Menu →General Postproc →Element Table →Define Table →Add →Lab: [bar_I], By sequence num: [SMISC,1] →OK →Close定义线性单元J节点的轴力ANSYS Main Menu →General Postproc →Element Table →Define Table →Add →Lab: [bar_J], By sequence num: [SMISC,1] →OK →Close画出线性单元的受力图(见图3-24(b))ANSYS Main Menu →General Postproc →Plot Results →Contour Plot →Line Elem Res →LabI: [ bar_I], LabJ: [ bar_J], Fact: [1] →OK(11) 退出系统ANSYS Utility Menu：File →Exit →Save Everything →OK(a)桥梁中部最大挠度值为0.003 374m (b)桥梁中部轴力最大值为25 380N图3.24 桁架桥挠度UY以及单元轴力计算结果【ANSYS算例】3.4.2(2) 基于命令流方式的桁架桥梁结构分析!%%%%% [ANSYS算例]3.4.2(2) %%%%% begin %%%%%%!------注：命令流中的符号$，可将多行命令流写成一行------/prep7 !进入前处理/PLOPTS,DA TE,0 !设置不显示日期和时间!=====设置单元和材料ET,1,BEAM3 !定义单元类型R,1,2.19E-3,3.83e-6, , , , , !定义1号实常数用于顶梁侧梁R,2,1.185E-3,1.87e-6,0,0,0,0, !定义2号实常数用于弦杆R,3,3.031E-3,8.47E-6,0,0,0,0, !定义3号实常数用于底梁MP,EX,1,2.1E11 !定义材料弹性模量MP,PRXY,1,0.30 !定义材料泊松比MP,DENS,1,,7800 !定义材料密度!-----定义几何关键点K,1,0,0,, $ K,2,4,0,, $ K,3,8,0,, $K,4,12,0,, $K,5,16,0,, $K,6,20,0,, $K,7,24,0,, $K,8,28,0,, $K,9,32,0,, $K,10,4,5.5,, $K,11,8,5.5,, $K,12,12,5.5,, $K,13,16,5.5,, $K,14,20,5.5,, $K,15,24,5.5,, $K,16,28,5.5,,!-----通过几何点生成桥底梁的线L,1,2 $L,2,3 $L,3,4 $L,4,5 $L,5,6 $L,6,7 $L,7,8 $L,8,9!------生成桥顶梁和侧梁的线L,9,16 $L,15,16 $L,14,15 $L,13,14 $L,12,13 $L,11,12 $L,10,11 $L,1,10!------生成桥身弦杆的线L,2,10 $L,3,10 $L,3,11 $L,4,11 $L,4,12 $L,4,13 $L,5,13 $L,6,13 $L,6,14 $L,6,15 $L,7,15 $L,7,16 $L,8,16!------选择桥顶梁和侧梁指定单元属性LSEL,S,,,9,16,1,LA TT,1,1,1,,,,!-----选择桥身弦杆指定单元属性LSEL,S,,,17,29,1,LA TT,1,2,1,,,,!-----选择桥底梁指定单元属性LSEL,S,,,1,8,1,LA TT,1,3,1,,,,!------划分网格AllSEL,all !再恢复选择所有对象LESIZE,all,,,1,,,,,1 !对所有对象进行单元划分前的分段设置LMESH,all !对所有几何线进行单元划分!=====在求解模块中，施加位移约束、外力，进行求解/soluNSEL,S,LOC,X,0 !根据几何位置选择节点D,all,,,,,,ALL,,,,, !对所选择的节点施加位移约束AllSEL,all !再恢复选择所有对象NSEL,S,LOC,X,32 !根据几何位置选择节点D,all,,,,,,,UY ,,,, !对所选择的节点施加位移约束ALLSEL,all !再恢复选择所有对象!------基于几何关键点施加载荷FK,4,FY ,-5000 $FK,6,FY ,-5000 $FK,5,FY ,-10000/replot !重画图形Allsel,all !选择所有信息(包括所有节点、单元和载荷等)solve !求解!=====进入一般的后处理模块/post1 !后处理PLNSOL, U,Y , 0,1.0 !显示Y 方向位移PLNSOL, U,X, 0,1.0 !显示X 方向位移!------显示线单元轴力------ETABLE,bar_I,SMISC, 1ETABLE,bar_J,SMISC, 1PLLS,BAR_I,BAR_J,0.5,1 !画出轴力图finish !结束!%%%%% [ANSYS 算例]3.4.2(2) %%%%% end %%%%%%四杆桁架结构的有限元分析下面针对【典型例题】3.2.5(1)的问题，在ANSYS 平台上，完成相应的力学分析。
ANSYS实例分析75道(含结果)
ANSYS实例分析75道(含结果)【【ANSYS算例算例】】3.4.2(1)基于图形界面的桁架桥梁结构分析基于图形界面的桁架桥梁结构分析(stepbystep)下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。
背景素材选自位于密执安的“OldNorthParkBridge“(1904-1988)，见图3-22。
该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表3-6。
桥长L=32m,桥高H=5.5m。
桥身由8段桁架组成，每段长4m。
该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg，若取一半的模型，可以将卡车对桥梁的作用力简化为P1，P2和P3，其中P1=P3=5000N,P2=10000N，见图3-23。
图3-22位于密执安的“OldNorthParkBridge“(1904-1988)图3-23桥梁的简化平面模型(取桥梁的一半)表3-6桥梁结构中各种构件的几何性能参数构件惯性矩m4横截面积m2顶梁及侧梁桥身弦梁底梁解答解答以下为基于ANSYS 图形界面(GraphicUserInterface,GUI)的菜单操作流程。
(1)进入进入ANSYS（设定工作目录和工作文件）（设定工作目录和工作文件）程序程序→→ANSYS→→ANSYSInteractive→→Workingdirectory（设置工作目录）→Initialjobname（设置工作文件名）:TrussBridge→→Run→→OK(2)设置计算类型设置计算类型：Preferences…→→Structural→→OK(3)定义单元类型定义单元类型ANSYSMainMenu：Preprocessor→→ElementType→→Add/Edit/Delete.→→Add…→→Beam:2delastic3→→OK（返回到ElementTypes窗口）→→Close(4)定义实常数以确定梁单元的截面参数定义实常数以确定梁单元的截面参数ANSYSMainMenu:Preprocessor→→RealConstants…→→Add/Edit /Delete→→Add…→→selectType1Beam3→→OK→→RealConsta ntsSetNo.:1,AREA:2.19E-3，，Izz:3.83e-6(1号实常数用于顶梁和侧梁)→→Apply→→RealConstantsSetNo.:2,AREA:1.185E-3，，Izz:1.87E-6(2号实常数用于弦杆)→→Apply→→RealConstantsSetNo.:3,AREA:3.031E-3，，Izz:8.47E-6(3号实常数用于底梁)→→OK(backtoRealConstantswindow)→Close(theRealConstant swindow)(5)定义材料参数定义材料参数ANSYSMainMenu:Preprocessor→→MaterialProps→→MaterialMo dels→→Structural→→Linear→→Elastic→→Isotropic→→EX:2.1e11,PRXY:0.3(定义泊松比及弹性模量)→→OK→→Density(定义材料密度)→DENS:7800,→→OK→→Close（关闭材料定义窗口）(6)构造桁架桥模型构造桁架桥模型生成桥体几何模型ANSYSMainMenu：Preprocessor→→Modeling→→Create→→Keypoints→→InActive CS→→NPTKeypointnumber：：1，，X，，Y，，ZLocationinactiveCS：：0，，0→→Apply→→同样输入其余15个特征点坐标（最左端为起始点，坐标分别为(4,0),(8,0),(12,0),(16,0),(20,0),(24,0),(28,0),(32,0),(4,5.5),(8,5.5),(12 ,5.5),(16.5.5),(20,5.5),(24,5.5),(28,5.5)）→Lines→Lines→→StraightLine→→依次分别连接特征点→→OK网格划分ANSYSMainMenu:Preprocessor→→Meshing→→MeshAttributes→→PickedLines→→选择桥顶梁及侧梁→→OK→→selectREAL:1,TYPE:1→→Apply→→选择桥体弦杆→→OK→→selectREAL:2,TYPE:1→→Apply→→选择桥底梁→→OK→→selectREAL:3,TYPE:1→→OK→→ANSYSMainMen u：Preprocessor→→Meshing→→MeshTool→→位于SizeControls 下的Lines：：Set→→ElementSizeonPicked→→Pickall→→Apply→→NDIV：：1→→OK→→Mesh→→Lines→→Pickall→→OK(划分网格)(7)模型加约束模型加约束ANSYSMainMenu:Solution→→DefineLoads→→Apply→→Struct ural→→Displacement→→OnNodes→→选取桥身左端节点→→OK→→selectLab2:AllDOF(施加全部约束)→→Apply→→选取桥身右端节点→→OK→→selectLab2:UY(施加Y方向约束)→→OK(8)施加载荷施加载荷ANSYSMainMenu:Solution→→DefineLoads→→Apply→→Struct ural→→Force/Moment→→OnKeypoints→→选取底梁上卡车两侧关键点（X坐标为12及20）→→OK→→selectLab:FY，，Value:-5000→→Apply→→选取底梁上卡车中部关键点（X坐标为16）→→OK→→selectLab:FY，，Value:-10000→→OK→→ANSYSUtilityMenu：→→Select→→Everything(9)计算分析计算分析ANSYSMainMenu：Solution→→Solve→→CurrentLS→→OK(10)结果显示结果显示ANSYSMainMenu：GeneralPostproc→→PlotResults→→Deedshape→→Defshapeonly →→OK（返回到PlotResults）→→ContourPlot→→NodalSolu→→DOFSolution,Y-Componentof Displacement→→OK（显示Y方向位移UY）(见图3-24(a))定义线性单元I节点的轴力ANSYSMainMenu→GeneralPostproc→→ElementTable→→Define Table→→Add→→Lab:[bar_I],Bysequencenum:[SMISC,1]→→OK →→Close定义线性单元J节点的轴力ANSYSMainMenu→→GeneralPostproc→→ElementTable→→Def ineTable→→Add→→Lab:[bar_J],Bysequencenum:[SMISC,1]→→OK→→Close画出线性单元的受力图(见图3-24(b))ANSYSMainMenu→→GeneralPostproc→→PlotResults→→ContourPlot→→LineElemRes→→LabI:[bar_I],LabJ:[bar_J],Fact :[1]→→OK(11)退出系统退出系统ANSYSUtilityMenu：File→→Exit→→SaveEverything→→OK(a)桥梁中部最大挠度值为0.003374m(b)桥梁中部轴力最大值为25380N图3.24桁架桥挠度UY以及单元轴力计算结果【【ANSYS算例算例】】3.4.2(2)基于命令流方式的桁架桥梁结构分析基于命令流方式的桁架桥梁结构分析!%%%%%[ANSYS 算例]3.4.2(2)%%%%%begin%%%%%%!------注：命令流中的符号$，可将多行命令流写成一行------/prep7!进入前处理/PLOPTS,DATE,0!设置不显示日期和时间!=====设置单元和材料ET,1,BEAM3!定义单元类型R,1,2.19E-3,3.83e-6,,,,,!定义1号实常数用于顶梁侧梁R,2,1.185E-3,1.87e-6,0,0,0,0,!定义2号实常数用于弦杆R,3,3.031E-3,8.47E-6,0,0,0,0,!定义3号实常数用于底梁MP,EX,1,2.1E11!定义材料弹性模量MP,PRXY,1,0.30!定义材料泊松比MP,DENS,1,,7800!定义材料密度!-----定义几何关键点K,1,0,0,,$K,2,4,0,,$K,3,8,0,,$K,4,12,0,,$K,5,16,0,,$K,6,20,0,,$K,7,2 4,0,,$K,8,28,0,,$K,9,32,0,,$K,10,4,5.5,,$K,11,8,5.5,,$K,12,12,5.5,,$K,13,16,5.5,,$K,14,20,5.5,,$K,15,24,5.5,,$K,16,28,5.5,,!-----通过几何点生成桥底梁的线L,1,2$L,2,3$L,3,4$L,4,5$L,5,6$L,6,7$L,7,8$L,8,9!------生成桥顶梁和侧梁的线L,9,16$L,15,16$L,14,15$L,13,14$L,12,13$L,11,12$L,10,11$L,1,10! ------生成桥身弦杆的线L,2,10$L,3,10$L,3,11$L,4,11$L,4,12$L,4,13$L,5,13$L,6,13$L,6,14 $L,6,15$L,7,15$L,7,16$L,8,16!------选择桥顶梁和侧梁指定单元属性LSEL,S,,,9,16,1,LATT,1,1,1,,,,!-----选择桥身弦杆指定单元属性LSEL,S,,,17,29,1,LATT,1,2,1,,,,!-----选择桥底梁指定单元属性LSEL,S,,,1,8,1,LATT,1,3,1,,,,!------划分网格AllSEL,all!再恢复选择所有对象LESIZE,all,,,1,,,,,1!对所有对象进行单元划分前的分段设置LMESH,all!对所有几何线进行单元划分!=====在求解模块中，施加位移约束、外力，进行求解/soluNSEL,S,LOC,X,0!根据几何位置选择节点D,all,,,,,,ALL,,,,,!对所选择的节点施加位移约束AllSEL,all!再恢复选择所有对象NSEL,S,LOC,X,32!根据几何位置选择节点D,all,,,,,,,UY,,,,!对所选择的节点施加位移约束ALLSEL,all!再恢复选择所有对象!------基于几何关键点施加载荷FK,4,FY,-5000$FK,6,FY,-5000$FK,5,FY,-10000/replot!重画图形Allsel,all!选择所有信息(包括所有节点、单元和载荷等)solve!求解!=====进入一般的后处理模块/post1!后处理PLNSOL,U,Y,0,1.0!显示Y方向位移PLNSOL,U,X,0,1.0!显示X方向位移!------显示线单元轴力------ETABLE,bar_I,SMISC,1ETABLE,bar_J,SMISC,1PLLS,BAR_ I,BAR_J,0.5,1!画出轴力图finish!结束!%%%%%[ANSYS算例]3.4.2(2)%%%%%end%%%%%%【【ANSYS算例算例】】3.2.5(3)四杆桁架结构的有限元分析四杆桁架结构的有限元分析下面针对【典型例题】3.2.5(1)的问题，在ANSYS平台上，完成相应的力学分析。
基于ANSYS 的连续刚构桥分析(操作篇 )
目录一、工程背景 (1)二、工程模型 (1)三、ANSYS分析 (2)(一)前处理 (2)(1)定义单元类型 (2)(2)定义材料属性 (3)(3)建立工程简化模型 (3)(4)有限元网格划分 (5)(二)模态分析 (5)(1)选择求解类型 (5)(2)建立边界条件 (6)(3)输出设置 (6)(4)求解 (6)(5)读取结果 (6)(6)结果分析 (8)(三)结构试验载荷分析 (8)(1)第二跨跨中模拟车载分析 (8)(2)边跨跨中模拟车载分析 (9)四、结果分析与强度校核 (10)(一)结果分析 (10)(二)简单强度校核 (10)参考文献 (11)连续刚构桥分析一、工程背景：随着我国经济的发展，对交通运输的要求也不断提高；高速路，高铁线等遍布全国，这就免不了要架桥修路。
截至2014年年底，我国公路桥梁总数已达75.71万座，4257.89万延米i。
进百万的桥梁屹立在我国交通线上，其安全便是头等大事。
随着交通运输线的再扩大，连续刚构桥跨越能力大，施工难度小，行车舒顺，养护简便，造价较低等优点将被广泛应用。
二、工程模型：现有某预应力混凝土连续刚构桥，桥梁全长为184m，宽13m，其中车行道宽11.5m，两侧防撞栏杆各0.75m主梁采用C50混凝土。
桥梁设计载荷为公路—— 级。
图2-1桥梁侧立面图上部结构为48m+88m+48m三跨预应力混凝土边界面连续箱梁。
箱梁为单箱双室箱形截面，箱梁根部高5m，中跨梁高2.2m，边跨梁端高2.2m。
箱梁顶板宽12.7m,底板宽8.7m,翼缘板悬臂长2.0m，箱梁高度从距墩中心3.0m处到跨中合龙段处按二次抛物线变化。
0号至3号块长3m（4x3m)，4、5号块长3.5m(2x3.5m)，6号块到合龙段长4m(6x4m)，合龙段长2m。
边跨端部设1.5m横隔板，墩顶0号块设两道厚1.2m横隔板。
0号块范围内箱梁底板厚度为0.90m，1号块范围内底板厚度由0.90m线性变化到0.557m，2号块到合龙段范围内底板厚度由0.557m 线性变化到0.3m。
ANSYS在土木工程中的应用

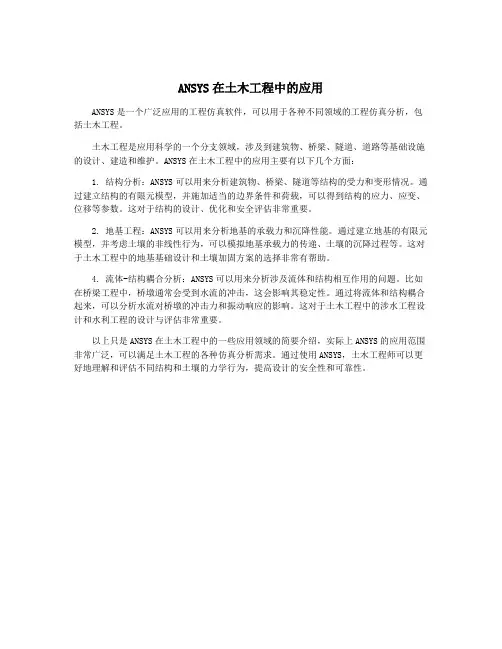

ANSYS在土木工程中的应用
ANSYS是一个广泛应用的工程仿真软件，可以用于各种不同领域的工程仿真分析，包括土木工程。
土木工程是应用科学的一个分支领域，涉及到建筑物、桥梁、隧道、道路等基础设施的设计、建造和维护。
ANSYS在土木工程中的应用主要有以下几个方面：
1. 结构分析：ANSYS可以用来分析建筑物、桥梁、隧道等结构的受力和变形情况。
通过建立结构的有限元模型，并施加适当的边界条件和荷载，可以得到结构的应力、应变、位移等参数。
这对于结构的设计、优化和安全评估非常重要。
2. 地基工程：ANSYS可以用来分析地基的承载力和沉降性能。
通过建立地基的有限元模型，并考虑土壤的非线性行为，可以模拟地基承载力的传递、土壤的沉降过程等。
这对于土木工程中的地基基础设计和土壤加固方案的选择非常有帮助。
4. 流体-结构耦合分析：ANSYS可以用来分析涉及流体和结构相互作用的问题。
比如在桥梁工程中，桥墩通常会受到水流的冲击，这会影响其稳定性。
通过将流体和结构耦合起来，可以分析水流对桥墩的冲击力和振动响应的影响。
这对于土木工程中的涉水工程设计和水利工程的设计与评估非常重要。
以上只是ANSYS在土木工程中的一些应用领域的简要介绍，实际上ANSYS的应用范围非常广泛，可以满足土木工程的各种仿真分析需求。
通过使用ANSYS，土木工程师可以更好地理解和评估不同结构和土壤的力学行为，提高设计的安全性和可靠性。
基于ANSYS的曲线桥梁格分析方法
１ ２ ３ ４ ５ １
积 ．
ｌ ２ ３ ４ ５ ｌ ’
Байду номын сангаас
图 １ 各 种 截 面 形 式 的 梁格 划 分 方 法
２１１ 梁格 划分 时需要 注意 的事 项 ．． ａ 向梁格 的数 目可根 据桥 宽 或 主梁布 置 情况 ） 纵 来确 定 ， 大 间距不 宜超 过 １ 最 ／ ４跨径 。对 于 板梁 ， 横 梁 的间距 应小 于 １ ／ ４有效 跨径 ，且 在支 点 附件 处应 适 当加密 ； 于肋 板梁 ， 对 横梁 的间距应 小 于 １ ／ ８有效 跨径 ； 于箱 梁 ， 梁 间距应 小 于 １ 对 横 ／ ４纵梁 反 弯点距 离。 此外 ， 隔梁处必 须设置 横梁 ， 、 向梁 格 间距 横 纵 横 应 大致相 等 。 ｂ为 了便 于布 置二期 恒 载 防撞 墙 及确 定 活载 移 ）
作者简介 ： 卢晨喜（９ ５ １６一 ）男 ， ， 山西忻州人 ， 工程师 ，０ ８ ２ ０ 年毕业于长安大学公路工程管理专业（ 函授本科 ） 。
２ １ 第 ４期 ０２年
卢晨喜 ： 于 Ａ ＹＳ的 曲线桥 梁格分析 方 法 基 ＮＳ
・１ ３．
动 的桥 面范 围 ，应 在边梁 边缘 处设置 具有 纵 向虚拟
般需要 对 其进行 空 间结构 内力 分析 。 国内 已有 文
献 ［ 实 际 的工 程 实例 应 用空 间梁格 法 成 功地 进 行 ２ １ 对 结 构 内力分 析 和配筋计 算 。 对此 ， 本文 通过具 体 实例 来 介 绍 如何 在 Ａ Ｓ Ｓ软 件 中利 用 梁格 法分 析 曲线 ＮＹ
梁桥。 １ 梁格理 论简 介
２１ 梁 格划 分及截 面特性 计算 ． 这是 建 立 曲线 梁桥 梁 格分 析 最 关键 的步 骤 ， 对 于 各种 截 面形 式 （ 括 板 式 、 包 Ｔ型 、 箱梁 或 单 箱 多 小
ANSYS土木工程经典实例命令流大全
ANSYS土木工程经典实例命令流大全ANSYS是目前最为领先的工程仿真软件之一，广泛应用于土木工程领域。
本文将介绍一些ANSYS土木工程的经典实例以及相关的命令流，帮助工程师更好地应用该软件进行仿真分析。
1. 桥梁结构分析实例实例简介一座桥梁由多个零部件组成，包括桥墩、桥面、桥拱等。
如何分析这些零部件的受力情况，以便于对桥梁结构进行优化和改进呢？ANSYS提供了一系列的分析工具和命令流，可以帮助我们完成这项任务。
命令流详解首先需要创建一个桥梁模型，并进行网格划分。
然后利用ANSYS的各种分析工具进行仿真分析，得到桥梁各个零部件的受力情况。
在此基础上，可以进行结构优化，最终得到一个强度和稳定性都较好的桥梁结构。
以下是桥梁结构分析实例的一些关键命令流：•创建单元网格：ET, SOLID186•定义材料属性：MP, EX, NU, DENS•定义边界条件：*BOUNDARY，MP，SYM，FIX•加载边界条件：DLOAD，TYPE，P，_LOC•计算位移和应力分布：*POST1，DISPL，NF，S2. 地基基础分析实例实例简介地基基础是土木工程中的重要组成部分，承载着整个工程的重量。
如何对地基基础的承载力进行分析和计算呢？ANSYS也提供了相应的分析工具和命令流，帮助土木工程师完成这项任务。
命令流详解首先需要建立地基基础的三维模型，并进行网格划分。
然后利用ANSYS的各种分析工具进行仿真分析，计算地基基础承载力、变形等相关指标。
在此基础上，可以进行结构优化，最终得到一个承载能力和稳定性都较好的地基基础。
以下是地基基础分析实例的一些关键命令流：•创建单元网格：ET, SOLID186•定义材料属性：MP, EX, NU, DENS•定义边界条件：*BOUNDARY，MP，SYM，FIX•加载边界条件：DLOAD，TYPE，P，_LOC•计算应力分布和变形：*POST1，S，EPTO，ETA3. 挖土工程分析实例实例简介挖土工程是土木工程中的重要环节，需要对不同参数下的挖土工程进行分析和优化。
桥梁的ansys有限元分析
（一）研究背景桥梁在一个国家的交通运输和经济发展中占有十分重要的位置 ,而桥梁桁架结构是保证桥梁安全运营的重要手段。
随着技术的发展，桥梁桁架结构己经发展成为桥梁领域中必不可少的专用结构，桥梁桁架结构更是代表了桥梁的主流发展方向，具有广阔的市场前景。
木文的研究对象为桥梁桁架结构，采用有限元法对该车结构进行了有限元分析。
（二）研究目的本文认真研究了桥梁的结构组成和工作原理，对桥梁各组成部件进行了合理的模型处理和简化，利用有限元分析软件ANSYS的APDL语言，建立了各部件的有限元参数化模型。
按照真实情况采用合理的方式模拟各部件间的连接关系，将各部件组成一个整体。
通过以上工作建立了桥梁的有限元分析模型，对桥梁桁架结构进行静力学分析，分析桥梁桁架结构在静态情况下的位移变形，应力应变分布，为桥梁桁架结构的设计与制造提供理论依据。
（三）有限元分析过程1.定义材料属性，包括密度、弹性模量、泊松比。
点击主菜单中的"Preprocessor'Material Props >Mat erialModels” ,弹出窗口,逐级双击右框中“Structural、Linear\ Elastic\ Isotropic n前图标，弹出下一级对话框，在"弹性模量” （EX）文本框中输入:2. Oell ,在“泊松比” （PRXY）文本框中输入：0. 3,如图所示，点击“0K”按钮，同理点击Density输入7850即为密度。
A define Material Model BehaviorMaterial Edit Favorite HelpA Linear I&otropic Properties for P/aterhl Number 1Linear Isotropic Ifaterial Propertiesfor Kat erial NuiTber 1T1Terrperatures |0 EX PRX7|o.3Add Temper attire | Delete TeiuperatureGraphOKdree] |HebA Define Material Model Behavior Matenal Edit Favorite Help2. 定义单元属性，包括单元类型、单元编号、实常数。
钢桁架桥梁结构的ANSYS分析
钢桁架桥梁结构的ANSYS分析摘要本文中采用有限元分析法，在大型有限元分析软件ANSYS平台上分析桥梁工程结构，很好地模拟桥梁的受力、应力情况等。
在静力分析中，通过加载各种载荷，得出结构变形图，找出桥梁的危险区域。
1、问题描述下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。
该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表1-1。
桥长L=32m,桥高H=5.5m。
桥身由8段桁架组成，每段长4m。
该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg，若取一半的模型，可以将卡车对桥梁的作用力简化为P1 ，P2和P3 ，其中P1= P3=5000 N, P2=10000N，见图1。
1图1桥梁的简化平面模型(取桥梁的一半)2、模型建立在桥梁结构模拟分析中，最常用的是梁单元和壳单元，鉴于桥梁的模型简化，采用普通梁单元beam3。
实体模型的建立过程为先生成关键点，再形成线，从而得到桁架桥梁的简化模型。
3、有限元模型3.1单元属性整个桥梁分成三部分，分别为顶梁及侧梁、弦杆梁、底梁，三者所使用的单元都为beam3单元，因其横截面积和惯性矩不同，所以设置3个实常数。
此外，他们材料都为型钢，材料属性视为相同，取为弹性模量EX为2.1e11 ，泊松比prxy为0.3，材料密度dens为7800。
3.2网格划分线单元尺寸大小为2，即每条线段的1/2。
4、计算4.1约束根据问题描述的要求，该桁架桥梁在x=0处的边界条件为全约束，x=32处的边界条件为y方向位移为0（即UY=0）。
如下图所示。
4.2载荷卡车对桥梁的压力视为3个集中载荷，因为模型只取桥梁的一般，所以3个集中载荷的力之和为20000N，分别为p1=5000N,p2=10000N,p3=5000N。
并将载荷施加在底梁的关键点4,5,6上。
如下图所示。
5、静力分析的计算结果5.1查看结构变形图显示y方向位移显示x方向位移5.2结论从加载后的结构变形图中可以看出，在载荷作用下，桁架桥的中间位置向下发生弯曲变形最为明显而两侧的侧梁变形最小，载荷引起的位移最大处在桥中间位置，随跨中间向两侧递减。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用ANSYS进行桥梁结构分析谢宝来华龙海引言：我院现在进行桥梁结构分析主要用桥梁博士和BSACS，这两种软件均以平面杆系为计算内核，多用来解决平面问题。
近来偶然接触到ANSYS，发现其结构分析功能强大，现将一些研究心得写出来，并用一个很好的学习例子（空间钢管拱斜拉桥）作为引玉之砖，和同事们共同研究讨论，共同提高我院的桥梁结构分析水平而努力。
【摘要】本文从有限元的一些基本概念出发，重点介绍了有限元软件ANSYS平台的特点、使用方法和利用APDL语言快速进行桥梁的结构分析，最后通过工程实例来更近一步的介绍ANSYS进行结构分析的一般方法，同时进行归纳总结了各种单元类型的适用范围和桥梁结构分析最合适的单元类型。
【关键词】ANSYS有限元 APDL结构桥梁工程单元类型一、基本概念有限元分析(FEA)是利用数学近似的方法对真实物理系统（几何和载荷工况）进行模拟。
还利用简单而又相互作用的元素，即单元，就可以用有限数量的未知量去逼近无限未知量的真实系统。
有限元模型是真实系统理想化的数学抽象。
真实系统有限元模型自由度(DOFs)用于描述一个物理场的响应特性。
节点和单元1、每个单元的特性是通过一些线性方程式来描述的。
2、作为一个整体，单元形成了整体结构的数学模型。
3、信息是通过单元之间的公共节点传递的。
4、节点自由度是随连接该节点单元类型变化的。
单元形函数1、FEA 仅仅求解节点处的DOF 值。
2、单元形函数是一种数学函数，规定了从节点DOF 值到单元内所有点处DOF 值的计算方法。
3、因此，单元形函数提供出一种描述单元内部结果的“形状”。
4、单元形函数描述的是给定单元的一种假定的特性。
5、单元形函数与真实工作特性吻合好坏程度直接影响求解精度。
6、DOF 值可以精确或不太精确地等于在节点处的真实解，但单元内的平均值与实际情况吻合得很好。
7、这些平均意义上的典型解是从单元DOFs 推导出来的（如，结构应力，热梯度）。
8、如果单元形函数不能精确描述单元内部的DOFs ，就不能很好地得到导出数据，因为这些导出数节点: 空间中的坐标位置，具有一定自由度和 存在相互物理作用。
单元: 一组节点自由度间相互作用的数值、矩阵描述（称为刚度或系数矩阵）。
单元有线、面或实体以及二维或三维的单元等种类。
荷载荷载有限元模型由一些简单形状的单元组成，单元之间通过节点连接，并承受一定载荷。
据是通过单元形函数推导出来的。
9、当选择了某种单元类型时，也就十分确定地选择并接受该种单元类型所假定的单元形函数。
10、在选定单元类型并随之确定了形函数的情况下，必须确保分析时有足够数量的单元和节点来精确描述所要求解的问题。
二、 选择ANSYS 进行结构的有限元分析ANSYS 是惟一能实现多场及多场耦合分析，惟一实现前处理、求解及多场分析统一数据库和具有多物理场优化功能的一体化大型FEA 分析软件。
同时，ANSYS 软件拥有丰富和完善的单元库、材料模型库和求解器，保证了它能高效地求解各类结构的静力、动力、振动、线性和非线性问题，稳态和瞬间热分析及热-结构耦合问题，压缩和不可压缩的流体问题。
一个典型的ANSYS 分析过程可分为以下三个步骤： 1、 创建有限元模型(Preprocessor) - 创建或读入几何模型. - 定义材料属性.- 划分单元 (节点及单元).从最低阶到最高阶，模型图元的层次关系为：节点单元 节点单元二次曲线的线性近似节点线性近似单元节点二次近似 单元① ②④关键点(Keypoints)→线(Lines)→面(Areas)→体(Volumes)，如果低阶的图元连在高阶图元上，则低阶图元不能删除。
创建顺序为关键点→线→面→体，删除顺序为体→面→线→点。
2、加荷载进行求解(Solution)- 施加荷载及荷载选项(有DOF约束、力、面荷载、体荷载、惯性荷载和耦合场荷载六类)- 求解.3、看分析结果(General Postproc)- 查看分析结果.- 检验结果.(分析是否正确)ANSYS的模块化结构如下：三、桥梁工程常用单元有限单元法解题的一般步骤为：结构的离散化，选择位移模式，建立平衡方程，求解节点位移，计算单元中的应变和应力。
结构分析常用单元类型表1、LINK1 2-D Spar单元应用范围：LINK1单元可以模拟二维构架、铰链、弹簧等结构。
此单元为二位单元，只可以承受单向的拉伸或者压缩，每个节点上具有两个自由度。
一般假设：在杆单元中，假设材料为均质等直杆，且在轴向上施加荷载。
杆的长度不能为零，所分析的杆件必须处于X-Y平面内，且面积不能为零。
温度被假设为沿着杆的长度方向线性变化。
应用限制：阻尼材料特性不能使用；流体荷载不能使用；只允许适用的特征为应力刚度和大应变分析。
2、LINK8 3-D Spar单元应用范围：LINK8单元用在工程结构中模拟三维空间桁架、绳索、铰链以及弹簧单元，此单元可以承受单向的拉伸或者压缩，每个节点上具有三个自由度。
一般假设和应用限制同LINK1。
3、LINK10 Tension-only or Compression-only Spar单元其特有的双线性刚度矩阵导致单元只能承受单向的拉伸或单向压缩。
可以模拟一个松弛的电缆或者松弛的铰链模型，这个特征在模拟静态的钢索问题是非常有用的，特别是在整个钢索使用一个单元来分析时。
4、BEAM3 2-D Elastic Beam单元BEAM3 单元只能承受单向的拉伸、压缩和弯曲。
此单元在每一个节点上有三个自由度，即沿着坐标X轴和Y轴方向的自由度和绕着Z轴的旋转自由度。
可以模拟螺钉、带槽的圆筒等。
一般假设：在梁BEAM3单元中，对于转动惯量的计算，横截面可以为任意形状。
单元的高度仅在弯曲计算和温度应力分析时才有用。
温度梯度一般被认为是线性分布。
本单元必须位于X-Y平面内，且长度不能为零，在不使用大挠度的情况，惯性矩可以为零。
应用限制：阻尼材料特性不能使用；只允许指定的特征为应力刚度和大应变形分析。
5、BEAM4 3-D Elastic Beam 单元BEAM4单元可以承受单向的拉伸、压缩、扭转和弯曲。
此单元在每一个节点上有六个自由度。
即沿着坐标X轴、Y轴和Z轴方向的自由度和分别绕着三轴的旋转自由度。
一般假设：同BEAM3应用限制：阻尼材料特性不能使用；旋转实常数(R11)不可以使用；KEYOPT(2)不能设置为0；KEYOPT(7) 不能设置为0；只允许指定的特征为应力刚度和大应变形分析。
6、PLANE42 2-D Structural Solid单元PLANE42单元一般使用于二维固体结构中，此单元可以作为平面单元，既可以用于平面应变，也可以用于平面应力分析，或者用于轴对称分析，此单元在每一个节点上有两个自由度，即沿着X 轴和Y轴方向的自由度。
一般假设：单元面积不能为零，单元必须位于平面X-Y内。
应用限制：阻尼材料特性不能使用；能量密度荷载不可以使用；KEYOPT(6)=3无效；仅仅应力刚度为指定的有效特征。
7、SOLID45 3-D Structural Solid单元SOLID45单元为3-D固体结构单元，由八个节点组成。
在单元每一个节点上有三个自由度，即分别沿着三个坐标轴方向。
此单元可以进行塑性、蠕变、应力硬化、大变形以及大应变分析。
在SOLID45单元中不允许使用零体积，并且单元不可以扭曲，例如单元不可以有两个分离的体积。
在ANSYS/Lnear Plus程序中应该注意：阻尼材料特性不能使用；只允许指定的特征为应力刚度和大变形分析；能量密度荷载无效；KEYOPT(6)=3不可以使用。
四、桥梁工程单元类型匹配1．在桥梁用ANSYS建立模型时，可参照以下建议用的单元进行桥梁模型的建立：(1)梁（配筋）单元：桥墩、箱梁、纵横梁。
(2)板壳（配筋）单元：桥面系统。
(3)实体（配筋）单元：桥墩系统、基础结构。
(4)拉杆单元：拱桥的系杆、吊杆。
(5)拉索单元：斜拉桥的索、悬索桥的钢丝绳。
(6)预紧单元：索力控制、螺栓铆钉连接。
(7)连接单元：支座、地基。
2．在建立模型时要准确模拟边界条件，因此要准确分析连接部位的固有特性(1)桥梁常见的连接部位：a．固定支座、铰支、可滑移支座等空间支座系统。
b．带减振和隔振措施的减振支座系统。
c．地基-主体之间桩-基系统。
d．刚构之间的螺栓连接、铆接等。
e．梁管之间的球接和铰接等。
(2)连接部分解决方法ANSYS在解决桥梁不同的连接部位时可选用如下的方法：a．COMBIN7、COMBIN40、LINK11、CONTACT52、COMBINE38弹簧（阻尼、间隙元）：可用来模拟支座、绳索、拉杆等桥梁部件。
b．预紧单元可解决螺栓、铆钉等桥梁部件。
c．二力杆拉杆、索可解决拉索问题。
d．耦合与约束方程可解决梁与塔横梁的边界约束关系。
e．接触单元如CONTACT52可模拟滑动支座、销接等部件的真实情况。
(3)常见桥梁接触问题桥梁各个部分之间可能存在如下三种接触方式。
a．滑动连接：点点接触。
b．绑定连接：点面接触。
c．转动连接：面面接触。
用接触单元可模拟如：滑动支座接触、挡块与其它部件的接触、振动时不同构件的碰撞等问题，这里不再一一赘述。
(4)桥梁基础的处理方式为了真实的模拟桥梁的真实的实际情况，需要真实模拟桥梁的基础受力、变形及约束情况，建议建立模型时采用如下方案。
a．基础承台与桩基：用实体模型、预应力配筋。
b．基础与岩石系统：有限区域实体模型、预应力配筋。
五、桥梁常见模型处理(1)桥梁中常用的模型可以用相应的单元a．刚构桥、拱桥：梁与杆单元组合模型。
b．钢管混凝土：复合截面梁模型。
c．连续梁：梁模型。
d．斜拉桥/悬索桥：梁、板壳、索或杆单元组合模型。
e．立交桥：实体墩、板壳桥面和加强梁混合模型。
f．局部详细计算：实体（考虑配筋）或板模型，以便考虑模型细节特征，如结构尺寸构造倒角、厚薄或粗细过渡、凹凸部分以及配筋等。
(2)桥梁建模要综合运用各种合适的单元对桥梁进行总体分析应该遵循如下原则：a．支座系统采用弹簧-阻尼系统；b．连接部位采用耦合与约束方程；c．桥墩系统采用截面梁、配筋梁；d．桥面系统采用截面梁、配筋梁、板壳、梁板组合。
对桥梁进行局部分析应该遵循如下原则：a．支座系统采用实体模型：（粘塑、超塑、塑性）大变形（位移）；b．连接部位采用接触模型：实体、板壳、梁或组合模型；c．桥墩系统采用实体模型：配筋与混凝土破坏；d．桥面系统采用实体或板壳：配筋与混凝土破坏，组合梁之间的耦合与约束方程。
(3) 选用合适的分析方法在对桥梁进行建模计算时对不同的计算目的要采取不同的计算步骤。
静态计算a．根据分析类型承载特点建立合理梁、板、实体、拉杆（模拟索）模型；b．材料与几何非线性效应；c．连接部位与支座的正确处理。
