2米0.7米八木天线制作
八木天线的原理和制作概要
八木天线的原理和制作概要八木天线（Yagi-Uda Antenna）是一种常用的定向性天线，广泛应用于无线通信、电视、无线电等领域。
八木天线以其简单的结构和高增益而受到青睐。
其工作原理是基于干涉和辐射。
八木天线的结构包括一个驱动元件（又称为激励器）和若干个反射元件和辐射元件组成。
驱动元件一般为一个有源的振荡天线，如偶极子，通过振荡产生的电磁波激发其他元件。
反射元件位于驱动元件的后方，起到集中反射电磁波的作用。
辐射元件则位于驱动元件的前方，起到扩散辐射电磁波的作用。
通过这样的结构，八木天线能够提高天线的增益，增强信号的传输方向性。
八木天线的反射元件由若干个均匀定位的平行的金属棒组成，其长度与驱动元件的工作频率有关。
反射元件比驱动元件短约1/4波长，从而实现相位差。
当反射元件上的电流被激发时，它们会发出电磁波，将电磁波聚焦到驱动元件的边缘，因此可以抑制边缘辐射。
这种电磁波的相干性与反射元件的长度、数量等因素有关。
辐射元件由若干个均匀定位的平行金属棒组成，其长度比驱动元件短约1/2波长。
辐射元件的长度和距离驱动元件的距离也会影响天线的增益和方向性。
当激励器产生的电磁波通过驱动元件传入辐射元件时，电磁波在辐射元件上会产生类似干涉的效应，增加电磁波辐射的方向性，以及进一步增强电磁波的辐射功率。
制作八木天线的步骤如下：1.根据要接收或发射的信号频率计算波长，根据波长确定驱动元件、反射元件和辐射元件的长度。
2.准备天线材料，一般为厚度适中、导电性能良好的金属棒，如铝棒。
3.构建驱动元件，可选择一根合适长度的金属棒作为驱动元件，在其一端连接激励器。
4.构建反射元件，根据计算得到的长度要求，制作若干个金属棒，间隔适当，一端与驱动元件连接。
5.构建辐射元件，根据计算得到的长度要求，制作若干个金属棒，与驱动元件的另一端连接。
6.连接和固定天线元件，确保元件之间的相对位置和长度精确。
使用导线连接驱动元件和激励器。
7.进行天线的测试和调整，根据实际效果来优化天线的性能。
2米0.7米八木天线制作
2米四单元和0.7米十二单元天线制作(DIY)随着“中国无线电运动协会”（简称CRSA）的宣传力度加大,使越来越多的业余无线电爱好者获得了业余电台五级以上《操作证书》和《电台执照》。
目前开台使用V/U段设备的朋友还是多数,作本地HAM 通信架设一简易的“J”型天线就足够了。
如果要想和百公里之外的HAM作QSO，用手持5W功率对讲机那就得制作一架多单元八木定向天线。
《无线电》《实用无线电》等杂志也曾介绍过不少八木天线的制作方法,在这里把我使用的两架八木天线制作经过介绍给你，以供你参考。
首先准备两根较结实的长145CM,宽4CM、厚2.5CM的直木条，用作天线横梁(本人用的是槐树锯的木条，也可以用其它结实的杂树木材、有条件的朋友可以用胶木棒)。
25MM角铁、长40CM 和60CM 各一段（有条件的用；无条件的可以不要，但架设的难度增大且安全性能下降）。
Φ8—12MM铜管（铝管或不锈钢管都可以）长8.5M ,胶木板宽40MM ×长90MM×厚5MM 两块（无条件的可以不用）, Φ6MM×长40MM 螺丝四颗（栓和帽、也可以用铆钉铆或铁丝固定），Φ3MM×长40MM螺丝44颗(栓和帽、也可以用铆钉铆或铁丝固定),NXO—100环形磁环一只（中国无线电运动协会CQ杂志封底北京天路达电讯器材研究所有售）；在磁环上用Φ1MM漆包线三股并联穿绕三匝、首尾相接，用于2M振子作阻抗匹配器(巴伦)使用，20CM长50Ω同轴电缆一段（本人用50---5）；用于0.7M振子作阻抗匹配器使用。
下面单介绍2M(145MHZ) 天线制作过程（0.7M制作方法相同）。
按图中所示尺寸截好引向器、振子、反射器的长度，然后用弯管器（维修制冷设备的专用工具）把折合振子弯成如图所示。
如找不到弯管器，可以采用在管子内灌上细沙子，一定要灌实，找一棵直径约7CM园木或树干，在上面慢慢弯成U形即可。
把60CM长的角铁按图示尺寸做成“L”型（直角形）。
八木天线的原理和制作tm
八木天线的原理和制作t m公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]八木天线的原理和制作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。
八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。
有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。
但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。
至于无源振子根据它的功能可以分为反射器（Reflecto r）和导向器（Director）两种。
通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。
由反射器至最前的一个导向器的距离叫做这个八木天线长度。
通常收发机的天线输出端，都只是接到八木天线的有源振子。
反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。
因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。
当无源振子的长度不同时，呈现的阻抗也不同。
适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。
同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。
这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

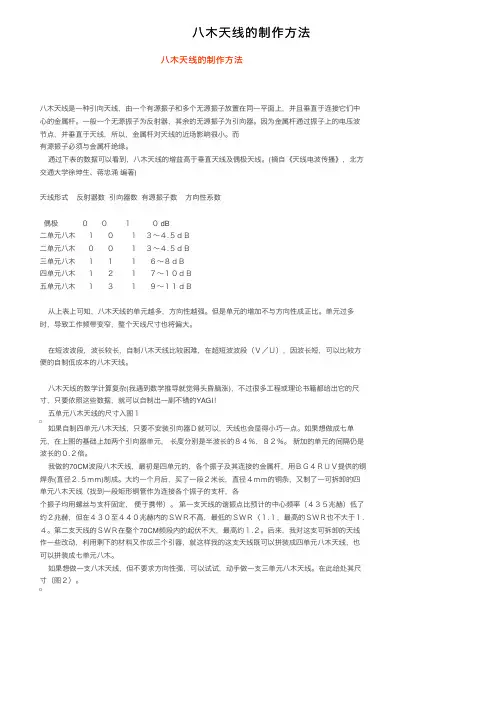

八木天线的制作方法
⼋⽊天线的制作⽅法⼋⽊天线的制作⽅法⼋⽊天线是⼀种引向天线，由⼀个有源振⼦和多个⽆源振⼦放置在同⼀平⾯上，并且垂直于连接它们中⼼的⾦属杆。
⼀般⼀个⽆源振⼦为反射器，其余的⽆源振⼦为引向器。
因为⾦属杆通过振⼦上的电压波节点，并垂直于天线，所以，⾦属杆对天线的近场影响很⼩。
⽽有源振⼦必须与⾦属杆绝缘。
通过下表的数据可以看到，⼋⽊天线的增益⾼于垂直天线及偶极天线。
(摘⾃《天线电波传播》，北⽅交通⼤学徐坤⽣、蒋忠涌编著)天线形式反射器数引向器数有源振⼦数⽅向性系数偶极 ００１０ dB⼆单元⼋⽊１０１３～４.５ｄＢ⼆单元⼋⽊００１３～４.５ｄＢ三单元⼋⽊１１１６～８ｄＢ四单元⼋⽊１２１７～１０ｄＢ五单元⼋⽊１３１９～１１ｄＢ从上表上可知，⼋⽊天线的单元越多，⽅向性越强。
但是单元的增加不与⽅向性成正⽐。
单元过多时，导致⼯作频带变窄，整个天线尺⼨也将偏⼤。
在短波波段，波长较长，⾃制⼋⽊天线⽐较困难，在超短波波段（Ｖ／Ｕ），因波长短，可以⽐较⽅便的⾃制低成本的⼋⽊天线。
⼋⽊天线的数学计算复杂(我遇到数学推导就觉得头昏脑涨)，不过很多⼯程或理论书籍都给出它的尺⼨，只要依照这些数据，就可以⾃制出⼀副不错的YAGI！五单元⼋⽊天线的尺⼨⼊图１如果⾃制四单元⼋⽊天线，只要不安装引向器Ｄ就可以，天线也会显得⼩巧⼀点。
如果想做成七单元，在上图的基础上加两个引向器单元，长度分别是半波长的８４％，８２％。
新加的单元的间隔仍是波长的０.２倍。
我做的70CM波段⼋⽊天线，最初是四单元的，各个振⼦及其连接的⾦属杆，⽤ＢＧ４ＲＵＶ提供的铜焊条(直径２.５ｍｍ)制成。
⼤约⼀个⽉后，买了⼀段２⽶长，直径４ｍｍ的铜条，⼜制了⼀可拆卸的四单元⼋⽊天线（找到⼀段矩形铜管作为连接各个振⼦的⽀杆，各个振⼦均⽤螺丝与⽀杆固定，便于携带）。
第⼀⽀天线的谐振点⽐预计的中⼼频率（４３５兆赫）低了约２兆赫，但在４３０⾄４４０兆赫内的ＳＷＲ不⾼，最低的ＳＷＲ〈１.１，最⾼的ＳＷＲ也不⼤于１.４。
自制简易手持式双波段业余卫星通信八木天线
测量天线驻波可使用功率驻波表或天线分析仪，先把 2 米天线接到测试仪器 上，微调 2 米天线激励单元 A 端的长度，使驻波比在 145MHz 时最小；然后连接 和 70 厘米波段天线到测试仪器上，微调 70 厘米天线激励单元 A 端的长度，使驻 波比在 435MHz 时最小。
把 2 米天线和 70 厘米天线连接到合路器，在合路后的端口上测量 145MHz 和 435MHz 频率下的驻波比，若驻波比与之前测量单天线时增大较多则应检查合路 器的元器件和焊接。
至此，一种简单实用的手持式业余卫星通信天线已经制作成功，这是个良好 的开端，你可以使用他来体验业余无线电卫星通信的无穷乐趣。
5
自制简易手持式双波段业余卫星通信八木天线
-- 2010 年全国青少年无线电通信锦标赛卫星通信制作项目
BA1DU，龚万骢
手持式 VHF/UHF 双波段八木天线是一种常用的低地球轨道（LEO）业余卫星 通信天线。目前大多数业余卫星工作在 2 米和 70 厘米波段,本文介绍的天线是一 种 145MHz 两单元和 435MHz 五单元的线极化组合式八木天线，天线长度只有大约 0.8 米，很轻便，可以用来与 HO-68、AO-51、VO-52、SO-50、FO-29、AO-27 和 AO-7 等业余卫星通联，下面介绍如何自制这种简单实用的天线。
八木天线制作方法
八木天线制作方法简介八木天线是一种常见的定向天线，具有高增益和较低的副瓣。
它由两个主要元素构成：驱动器和反射器。
八木天线常用于无线通信、电视接收和雷达系统等应用中。
本文将介绍八木天线的制作方法，帮助您自己制作一台八木天线。
材料制作八木天线所需的材料如下：1.驱动器：一根直径为5mm的铜线2.反射器：一张高质量的铝箔3.绝缘支架：一根长约30cm的塑料或木材支架4.小型电缆：用于连接驱动器和接收器的传输信号线制作步骤步骤 1：准备工作在开始制作八木天线之前，确保您已经准备好所需的材料，并清理工作区以确保安全和有效的制作过程。
步骤 2：制作驱动器1.首先，将5mm直径的铜线剪成约30cm的长度。
2.使用钳子弯曲铜线，制作一个类似“V”形的形状。
3.将驱动器的两端留出一些额外的长度，以便将来连接电缆。
步骤 3：制作反射器1.将高质量的铝箔切割成一个矩形形状，长约40cm，宽约20cm。
2.弯曲铝箔，使其形成一个类似于驱动器的“V”形状。
3.将反射器的两端折叠成锐角，以增加天线的增益。
步骤 4：安装驱动器和反射器1.将驱动器固定在绝缘支架的中间位置。
2.使用胶带或螺丝将反射器固定在驱动器的两侧。
步骤 5：连接电缆1.将一端的小型电缆连接到驱动器的一端。
2.将另一端的小型电缆连接到无线接收器或电视机上。
步骤 6：检查和调整1.使用天线分析仪或频谱分析仪等工具，检查天线的工作频率范围和增益。
2.如果需要调整天线的频率范围或增益，可以略微调整驱动器和反射器的形状。
维护和注意事项•定期检查八木天线的连接部分，确保连接牢固。
•避免在潮湿或恶劣的天气条件下使用八木天线，以防止损坏。
•如果发现八木天线的工作范围或效果变差，可以检查连接或重新调整天线。
结论通过上述制作步骤，您可以自己制作一台八木天线。
请记住，在制作过程中保持仔细和耐心，并遵循安全操作规程。
自制的八木天线可以提供较高的增益和性能，为您的通信和接收需要提供更好的体验。
八木天线_图文概要
八木天线，据介绍是日本人宇田所创，八木仅做了介绍。
英文叫”Yagi“，也叫寄生天线，引向天线。
一般由一根反射元，一根激励元（发射体）和多根引向元组成。
由于八木天线具有很好的方向性，增益也比较高。
用它来测向、远距离通信效果特别好，不仅被专业通讯电台广泛使用，也受到我们业余无线电通讯爱好者的欢迎。
有关它的工作原理和计算公式可以在不少书刊和网站上找到，在次不再赘述。
这里主要介绍我们爱好者如何来自制430八木天线。
那年，我们有位朋友得到了一副从境外带来的成品五单元430八木天线，凡是见到的人都感到相见恨晚、爱不释手！于是，一位DIY能力比较强的朋友发挥自己的特长，借去精心仿制了一副。
这样这种八木天线就在我们中间传开来了。
当然，可能有的朋友觉得在今天的条件下DIY的天线比较“土”，完全可以去买成品，没有必要去DIY。
但是，要知道DIY是我们HAM的一个传统，是一个开发自己的智慧、提高心灵手巧水平和创新能力的过程，真所谓“其乐无穷”，我们有不少HAM都乐此不疲。
DIY不仅要求达到效果相仿，而且，还要求制作简便，充分利用手边可替代的物品，讲求费用低廉。
我自制的430八木天线是在其他朋友的基础上又有自己的发挥，就有价廉物美的效果。
〔图1就是自制的430八木天线〕【图1】从左边起1—3根（3根铜梗）为引向元，记作A、B、C；第4根（即环型体）为激励元（发射体），记作D；第5根为反射元，记作E。
具体尺寸：A=30.2cm B=31cm C=31.8cm D（环型两端中心）=32cm E=34.5cm各单元之间的间距：A—B：13.5cm B—C：14.3cm C—D（环型不开口的一边）：8.7cmD（环型不开口的一边）—E：7.5cmD发射元环型间距:2cm 环型开口处间距:1cm【图 2】【图 3】【图 4】所用材料:1．支架：我用的是铝合金工字型窗帘轨道,约55cm长。
也可用其他材料。
一般五金装潢商店有售。
（见图2）这种材料价格便宜，容易搞到，制作时钻孔打洞也方便。
FM三单元八木天线制作
转贴] FM三单元八木天线制作广播爱好…文章香山小灵通点击数：4612更新时间：2003-11-15FM三单元八木天线制作:制作材料可选直径为6~8mm的铜、铝或不锈钢管，俺就是选用了最容易取材的不锈钢管制作，整副天线闪闪发亮，很漂亮，永不生锈，接收效果不错。
有兴趣的朋友可以试试哟。
天线与馈线的连接，是安装天线时十分重要的问题。
若连接不正确，将直接影响接收效果。
其连接方式，取决于天线中有源振子的形状和馈线的种类。
一般常用的有下列情况。
一、天线的有源振子为半波折合振子（阻抗３００ω）。
连接馈线采用３００ω扁平馈线时，其连接方式最简单，即将馈线的两根导线分别接在有源振子中间开口处即可，如图１所示。
如果采用７５ω同轴电缆作连接馈线，其连接方式需要把半波折合振子３００ω阻抗变换与同轴电缆７５ω匹配。
方法是载取１／２波长的同轴电缆制作成ｕ型变换器，如图２所示。
先将１／２λ的同轴电缆中间芯线的两端，接在半波折合振子天线的开口处，其外层屏蔽网相连；主馈线的芯线接天线开口处的任一端，其屏蔽网连接ｕ形变换器的屏蔽网。
二、天线的有源振子为半波振子（阻抗７５ω）当馈线采用３００ω扁平馈线时，需进行阻抗变换，方法是用１／４波长的扁平馈线两根制成阻抗变换器，接法如图３所示。
当馈线采用７５ω同轴电缆时，就只需要进行平衡－不平衡转换，可采用７５ω同轴线作ｕ形变换器，接法如图４所示。
取一根１／２λ的同轴电缆，将两端接于天线开口处并将外层相连好；再在ｕ形变换器１／４λ处截断，其主馈线的芯线接在１／４λ处的同轴线芯线，其外层屏蔽线接在３／４λ处的同轴线芯线。
此外，还可用双孔磁心制作。
其制作方法见图５（ａ）、（ｂ）所示。
双孔磁心阻抗变换器的突出优点是体积小频带宽，缺点是抗干扰能力与选择性差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2米四单元和0.7米十二单元天线制作(DIY)
随着“中国无线电运动协会”（简称CRSA）的宣传力度加大,使越来越多的业余无线电爱好者获得了业余电台五级以上《操作证书》和《电台执照》。
目前开台使用V/U段设备的朋友还是多数,作本地HAM 通信架设一简易的“J”型天线就足够了。
如果要想和百公里之外的HAM作QSO，用手持5W功率对讲机那就得制作一架多单元八木定向天线。
《无线电》《实用无线电》等杂志也曾介绍过不少八木天线的制作方法,在这里把我使用的两架八木天线制作经过介绍给你，以供你参考。
首先准备两根较结实的长145CM,宽4CM、厚2.5CM的直木条，用作天线横梁(本人用的是槐树锯的木条，也可以用其它结实的杂树木材、有条件的朋友可以用胶木棒)。
25MM角铁、长40CM 和60CM 各一段（有条件的用；无条件的可以不要，但架设的难度增大且安全性能下降）。
Φ8—12MM铜管（铝管或不锈钢管都可以）长8.5M ,胶木板宽40MM ×长90MM×厚5MM 两块（无条件的可以不用）, Φ6MM×长40MM 螺丝四颗（栓和帽、也可以用铆钉铆或铁丝固定），Φ3MM×长40MM螺丝44颗(栓和帽、也可以用铆钉铆或铁丝固定),NXO—100环形磁环一只（中国无线电运动协会CQ杂志封底北京天路达电讯器材研究所有售）；在磁环上用Φ1MM漆包线三股并联穿绕三匝、首尾相接，用于2M振子作阻抗匹配器(巴伦)使用，20CM长50Ω同轴电缆一段（本人用50---5）；用于0.7M振子作阻抗匹配器使用。
下面单介绍2M(145MHZ) 天线制作过程（0.7M制作方法相同）。
按图中所示尺寸截好引向器、振子、反射器的长度，然后用弯管器（维修制冷设备的专用工具）把折合振子弯成如图所示。
如找不到弯管器，可以采用在管子内灌上细沙子，一定要灌实，找一棵直径约7CM园木或树干，在上面慢慢弯成U形即可。
把60CM长的角铁按图示尺寸做成“L”型（直角形）。
折合部用电焊或氧气焊牢。
把折合振子开口在木条上的对应处用锯条锯一宽40CM；深5MM槽,放入胶木板（主要是加固振子在木条上不受强风吹动、增加机械强度）。
然后用φ3MM钻头在木条上把所有固定点钻上孔，同样在引向器，振子，反射器对应点钻上孔，用螺丝加垫片固定好。
在折合振子开口处焊上阻抗匹配器，输出端焊上一只“M”座（固定的天线横梁上，可以不焊“M”座，直接把馈线焊接在匹配器输出端）；用自攻螺丝固定在木条上，接上馈线、串入驻波表、接上2M收发信机，测试驻波比。
最好用大一点功率台机（本人调试用的是BG6ACL的TM231车载台）。
此时，如果驻波比大于1.5；可以调整馈线在天线架上的位置或阻抗匹配器的匝数，本人用50W功率输出时驻波比为1.2，25W以下功率输出时，驻波比为1（驻波比为1不一定表示天线的增益就是最好）。
0.7M（430—440MHZ）天线制作方法和2M（144—148MHZ）相同，尺寸见图。
这里主要注意阻抗匹配器接线，U形匹配器两端外屏蔽层（金属网）短接起来后和馈线屏蔽层相接，U形匹配器两端的芯线分别和折合振子开口两端相接。
测试驻波比如果大于1.5，可以改变阻抗匹配器的在天线横梁上的位置或者馈线位置均可使驻波比达到理想值（本人调试用的是BD6CP的TM421车载台）。
2000年5月5日上午8点30分，我用制作的2M四单元八木天线在145.470MHZ参与江苏、浙江、安徽三省V/U段远距离通信试验。
在淮南市罗山（约150M高）用功率25W、通联到江苏连云港的BD4XF 等HAM朋友、RS互报在57-59，我们空中直线距离约600KM。
8点45分和合肥BD6AR/QSO/59、9点和淮北BD6AO/QSO/59。
2001年1月2日我让BD6CP，BD6CX帮忙，把2M天线架设在我居住的门邻二层楼上，用一根6M长的1英寸铁管架设起来，平地高度约有15M，杆子用废电话线三方固定，馈线用两段15M长50—9铜轴电缆（三层屏蔽、芯线直径2MM，BD4AGN帮助购买），当晚18点30分至18点40分，我用C150手持机（144.870MHZ）在淮南八公山和合肥BG6DE、BD6AR等HAM朋友进行QSO；RS均为55，后改用TM231台机效果接近，我们直线距离在100KM左右。
2001年3月20日我把天线方向对准西北方，早晨6点40分，我在144.870MHZ和亳州BG6CL,BG6CZ 做了QSO、RS均为59。
在6点50分至7点零5分和山东曹县BG4IDI,BG4IDG作了QSO、RS在55/58,我们之间空中直线距离超过540KM，这是多么激动的空间通信距离啊。
后用铝管再次制作一架0.7M架二楼顶对着合肥方向,保持和合肥HAM长期做QSO。
近几年来我们淮南HAM开展业余无线电野外V/U段通信活动几乎都使用这两架天线，效果比较理想。
祝您也取得DIY成功！愿我们在V/U段频率上通联到更远更多HAM朋友！
1：两米四单元八木天线(尺寸单位:cm)
39.5 7.5
2 ：0.7m十二单元八木天线
1.5 9 9 9 9 15 11 10 9 7.5 5 7.5 20
张晓平/ BD6CS。
