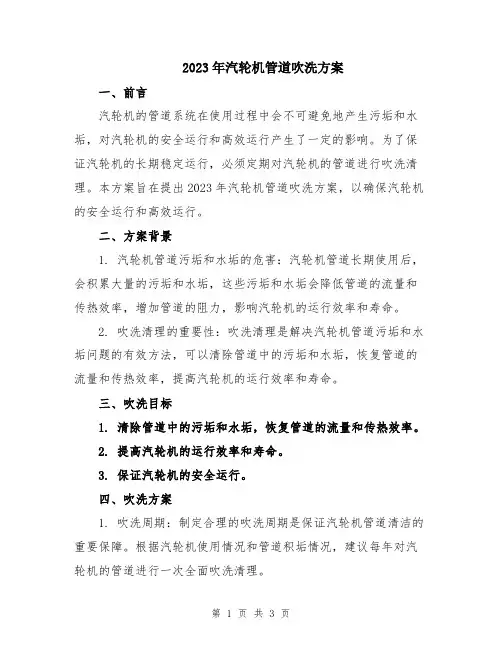

2023年汽轮机管道吹洗方案
2023年汽轮机管道吹洗方案一、前言汽轮机的管道系统在使用过程中会不可避免地产生污垢和水垢，对汽轮机的安全运行和高效运行产生了一定的影响。
为了保证汽轮机的长期稳定运行，必须定期对汽轮机的管道进行吹洗清理。
本方案旨在提出2023年汽轮机管道吹洗方案，以确保汽轮机的安全运行和高效运行。
二、方案背景1. 汽轮机管道污垢和水垢的危害：汽轮机管道长期使用后，会积累大量的污垢和水垢，这些污垢和水垢会降低管道的流量和传热效率，增加管道的阻力，影响汽轮机的运行效率和寿命。
2. 吹洗清理的重要性：吹洗清理是解决汽轮机管道污垢和水垢问题的有效方法，可以清除管道中的污垢和水垢，恢复管道的流量和传热效率，提高汽轮机的运行效率和寿命。
三、吹洗目标1. 清除管道中的污垢和水垢，恢复管道的流量和传热效率。
2. 提高汽轮机的运行效率和寿命。
3. 保证汽轮机的安全运行。
四、吹洗方案1. 吹洗周期：制定合理的吹洗周期是保证汽轮机管道清洁的重要保障。
根据汽轮机使用情况和管道积垢情况，建议每年对汽轮机的管道进行一次全面吹洗清理。
2. 吹洗方法：根据管道的材质和污垢的性质选择合适的吹洗方法。
常用的吹洗方法有化学吹洗、机械吹洗和水射流吹洗。
2.1 化学吹洗：主要用于清除管道内壁积垢。
采用适当的化学清洗剂，在适当的条件下，进行管道的化学吹洗。
化学吹洗可以有效地清除管道积垢，恢复管道的流量和传热效率。
2.2 机械吹洗：主要用于清除管道内的污垢和水垢。
采用适当的机械清洗设备和工具，对管道进行机械清洗。
机械吹洗可以有效地去除管道内的污垢和水垢。
2.3 水射流吹洗：主要用于清洗管道内的松散污垢和水垢。
采用适当的水射流设备和工具，对管道进行水射流清洗。
水射流吹洗可以有效地冲刷管道内的松散污垢和水垢。
3. 吹洗顺序：根据管道的结构和功能，合理确定吹洗的顺序。
一般情况下，可以按照汽轮机的进汽管道、抽汽管道和排汽管道的顺序进行吹洗清理。
4. 吹洗参数：在吹洗过程中，需要控制合适的参数。
汽机润滑油管道清洗方案
一、清洗的意义：为了保证润滑油高度清洁，能满足汽机安全有效地运行，汽机润滑油管路在投入运行前，必须进行认真地清洗。
二、清洗的条件清洗工作开展前，下列条件必须具备：1、管道安装工作已按设计要求全部结束。
2、设计所要求的管道已全部拆除并重新连成系统。
3、清洗的工机具已按方案全部备齐，且在周检期内。
4、劳动力按方案已全部组织到位。
5、清洗所使用的药品已全部备齐。
三、劳动力组织根据工作量大小，并做到定任务、定人员、高效率，满负荷工作，现组织劳动力如下：四、主要工机具及药品一览表五、清洗方法及步骤：清洗工作应按下列顺序进行：拆除→重新组成系统→系统严密性试验→碱洗→水冲洗→酸洗→中和→钝化→水冲洗→空气吹干→涂油→复位1、清洗方式：本次润滑油管路清洗拟采用机械循环法。
此种方法速度快，清洗效果好。
2、清洗液的配制：碱洗液：NaOH溶液——10%酸洗液：盐酸浓度——10%过氧化钾——1%中和液：氨水——1%钝化液：亚硝酸钠——13%3、系统严密必试验：为了使清洗工作安全进行，在正式清洗前要对系统用清洁水进行严密性试验，以确保系统严密不漏。
严密性试验压力为0.3 Mpa(直接用清洗泵进行即可)。
4、碱洗：往清洗槽内到入6 Kg NaOH固体，然后加水1.5T并使NaOH固体均匀地溶化在水中。
开启冲洗泵，在常温下让系统循环。
25分钟后把碱液放掉，最后用自来水把系统冲洗干净。
5、酸洗系统碱洗后进行酸洗工作。
首先往清洗槽内加入1.35T水，然后小心谨慎地把浓盐酸150 Kg和过氧化钾1 Kg兑入槽内并搅拌均匀。
开启清洗泵在常温下让系统循环45分钟后把酸洗液放掉。
6、中和：酸洗工作结束后，要进行中和工作。
首先把1.5T浓度为1%的氨水小心谨慎地倒进清洗槽内，然后用火焰加热氨水至60℃后,开启冲洗泵循环15分钟。
停泵后把氨水放掉。
7、钝化中和工作后要对系统内部进行钝化处理。
首先往清洗槽内放入8 Kg亚硝酸钠，然后倒水至1.5T，搅拌均匀。
汽轮机主机油系统冲洗技术措施
1U汽轮机主机油系统冲洗技术措施汽机油主机系统概述#1机组汽轮发电机润滑油系统主要用于向汽轮机、发电机各轴承提供润滑油，并向顶轴油装置提供稳定油源。
本系统主要由集装油箱主油泵、注油器、危机油泵、高压润滑油泵、轴承润滑油泵冷油器、冲洗滤油器、油烟分离器、顶轴装置、主机油净化装置、润滑油输、送油泵、套装油管路、监视仪表等设备构成。
系统工质为32号汽轮机润滑油。
油冲洗技术措施1、冲洗方案:油系统的清洁度直接影响着整台机组的安全运行，润滑油冲洗采用设备固有的交流油泵来冲洗管路及设备，分阶段冲洗，冲洗范围包括润滑油系统、顶轴油系统、油净化及贮存系统。
在对润滑油油净化贮存系统进行冲洗完毕后，汽轮机油循环分为三阶段，需要冲洗用油量约39m3。
第一阶段： #1～#6轴承进回油管、稳定轴承进回油管、主油泵进回油管短路循环，俗称体外油循环；第二阶段：短路管拆除，各轴承水平中分面上进油口到轴承座之间设临时管，拆顶轴油管进瓦接头，润滑油、顶轴油进轴承座油循环；第三阶段：全系统恢复并封闭，轴承进油管滤油器加临时滤网，全系统自身油循环。
2、作业条件要求2．1汽轮发电机组润滑油、顶轴油系统设备管道检修完毕，所有临时短路管已按要求安装完毕，具备油循环一次冲洗条件；2．2高压润滑油泵、轴承润滑油泵、危机油泵、顶轴油泵、润滑油2．3输、送油泵及电机，主油箱排烟风机已检修完毕，并经过调试空载试运行合格；主油箱和贮油箱内部清理完毕且验收合格，已经内部清理完毕且验收合格；2.4冷油器已检修完毕，冷油器水压试验合格，临时短路管安装完毕，并封闭完成；2．5润滑油、顶轴油、密封油系统检修完毕，管路走向、连接正确，支吊架齐全，各温度、压力测点安装完毕，且验收合格；油循环必需的热工保护装置已安装完毕，且能投入运行；2．6由电气人员检查有关的电气线路，均需正确可靠，拉闸方便；2．7事故排油系统投入备用状态，事故排油门操作灵活，并挂“严禁操作”的警告牌；2．8备有足够的砂箱、灭火器等消防用具；3、作业准备3. 1备有足量的经化验合格的汽轮机油；3. 2准备外接式压力式滤油机2台；3. 3准备油循环用耗材：足量滤纸、滤纸打孔器，钢丝网管、不锈钢滤网（60—80目）、碎布、白棉布、白绸布、塑料薄膜、彩条布、煤油、丙酮、取样瓶等；3. 4准备油循环用各类机工具：便携式油抽1件、胶锤10套、常用钳工工具2套、油盆4件、废油桶3件、木质榔头3个；3.5油循环用临时管（普通碳钢管）经打砂、吹扫合格后，封口保存；3. 6各轴承座内部彻底清理干净，验收合格后盖好轴承盖；3. 7油系统设备、管道表面及周围环境清理干净，无易燃易爆物，工作区域周围无明火作业；3. 8在充油前应对各相应的油系统管路进行全面检查（包括各法兰及管路焊缝的检查）；3. 9对现场施工班组人员进行充油前的技术交底工作；4、作业程序及方法4.1汽轮发电机第一阶段油循环：4.1.1已安装合格的临时管。
汽轮机油系统管路冲洗方案 0712
新余市生活垃圾焚烧发电项目工程油系统管路冲洗方案编制：审核：批准：校核：施工单位：福建省工业设备安装有限公司总包单位：湖南省电力勘测设计院目录一、编制依据二、工程概述三、施工程序四、油循环采取的临时措施五、油系统冲洗前应具备的条件六、油循环范围七、汽轮机油循环步骤及注意事项八、油循环合格的条件九、劳动力需求计划10、施工工具计划11、施工进度计划12、质量保证及质量通病措施13、文明施工及安全措施14、危险点分析及应急措施1.编写依据GB/T-7596-2000 电厂汽轮机油质量标准GB10968—89 汽轮机投运前油系统冲洗技术条件2.冲洗范围a.润滑油流经的全部管路(包括油净化设备的连接管路)；b.所有润滑油系统的阀门(包括过压阀)；c.油泵；d.油箱；e.滤油器；f.冷油器；g.注油器；h.油透平设备；i.调速保安部套联接管道。
4.油循环前的准备工作：4.1在油系统管道安装前须用机械方法去除污染物、金属氧化物、疏松物等物质。
4.1.1将安装好的管路、阀门逐根拆除，并编号摆放。
4.1.2将拆卸的管道用压缩空气吹扫。
4.1.3用铁丝扎住白棉布在管内来回拉动。
4.1.4用压缩空气吹扫后，将管口用白棉布封闭。
4.1.5安装时按照编号逐根安装。
4.2检查各法兰之间已按规定加好垫片。
4.3检查油管上所装测温、测压装置已经完善。
4.4在各轴承进油口处加设滤网，防止焊渣等杂物进入轴瓦。
4.5检查各轴承座检查孔应封闭严密。
4.6油箱加油4.6.1油箱加油前应经过仔细打扫，内部应用面团粘干净，内部不应有焊渣、灰尘等杂物再用滤油机向油箱内注油。
4.6.2油箱注油时，应有人察看油箱各连接法兰不应有渗油现象，若有渗油，应马上进行处理。
4.7油泵试运：4.7.1检查油泵进口阀门开关应灵活，且无漏油现象。
4.7.2关闭出口阀门，打开油泵进口阀门。
4.7.3启动油泵，待达到额定工作压力后，缓慢打开出口阀门，并检查油泵电机电流不超过规定值。
汽轮发电机油系统设备、管道冲洗作业指导书
汽轮发电机组油系统设备、管道冲洗作业指导书目录1.目的 (3)2.适用范围 (3)3.编制依据 (3)4.作业项目概述 (3)5.作业准备 (3)6.作业条件 (4)7.油循环范围 (5)8.作业顺序 (5)9.作业方法 (5)10.质量工艺要求 (6)11.安全管理、文明施工及环境保护 (7)1.目的指导XXX公司30MW汽轮发电机组油系统设备、管道油循环冲洗工作。
2.适用范围XXX公司30MW汽轮发电机组油系统设备、管道冲洗。
3.编制依据3.1制造厂提供的汽轮发电机组油系统设备、管道安装图。
3.2制造厂提供的汽轮发电机组油系统设备、管道检修运行手册。
3.3《电力建设施工及验收技术规范》汽轮机组篇DL5011—92。
3.4《火电施工质量检验及评定标准》汽机篇（1998版）。
4.作业项目概述XXX公司30MW汽轮发电机组油系统主要包括主压力油、润滑油和调节保安油三部分。
5.作业准备5.1资源与环境：5.1.1施工现场照明充足，动力电源满足施工要求。
5.1.2施工前应对所有施工人员进行安全交底和技术交底。
5.1.3施工场清理干净，无积水，巡视通道畅通。
5.2风险分析及评价5.2.1加强巡视，防止系统泄露。
5.2.2在油冲洗过程中应加强防火。
施工现场严禁烟火。
5.3质量策划5.3.1油循环或冲洗前应认真检查系统，并做好检查记录，发现问题及时上报。
5.3.2使用的冲洗工具应进行清理检查，严禁使用未经检查的冲洗工具。
5.3.3每清洗滤网及油箱应经相关人员验收确认，未经验收合格，不得进行恢复。
5.3.4冲洗过程中发现污染源应做好记录并及时上报。
5.4质量控制施工过程中需要的见证点和检验项目见附录Ⅵ6.作业条件6.1施工人员配置6.1.1对施工人员进行技术交底及安全文明施工交底，施工人员熟操作程序和质量标准了解安全操作规程。
6.2机械设备机工器具配置6.2.1工器具配置表6.3文件资料6.3.1施工有关的技术资料及图纸到齐，能够满足系统设备、管道冲洗需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新余市生活垃圾焚烧发电项目工程油系统管路冲洗方案
编制：
审核：
批准：
校核：
施工单位：福建省工业设备安装有限公司
总包单位：湖南省电力勘测设计院
.
目录
一、编制依据
二、工程概述
三、施工程序
四、油循环采取的临时措施
五、油系统冲洗前应具备的条件
六、油循环范围
七、汽轮机油循环步骤及注意事项
八、油循环合格的条件
九、劳动力需求计划
10、施工工具计划
11、施工进度计划
12、质量保证及质量通病措施
13、文明施工及安全措施
.
14、危险点分析及应急措施
1.编写依据
GB/T-7596-2000电厂汽轮机油质量标准
GB10968— 89 汽轮机投运前油系统冲洗技术条件
2.冲洗范围
a.润滑油流经的全部管路 ( 包括油净化设备的连接管路 ) ；
b.所有润滑油系统的阀门 ( 包括过压阀 ) ；
c.油泵；
d.油箱；
e.滤油器；
f.冷油器；
g.注油器；
h.油透平设备；
i.调速保安部套联接管道。
4.油循环前的准备工作：
4.1在油系统管道安装前须用机械方法去除污染物、金属氧化
物、疏松物等物质。
4.1.1将安装好的管路、阀门逐根拆除，并编号摆放。
4.1.2将拆卸的管道用压缩空气吹扫。
4.1.3用铁丝扎住白棉布在管内来回拉动。
4.1.4用压缩空气吹扫后，将管口用白棉布封闭。
.
4.1.5安装时按照编号逐根安装。
4.2 检查各法兰之间已按规定加好垫片。
4.3 检查油管上所装测温、测压装置已经完善。
4.4 在各轴承进油口处加设滤网，防止焊渣等杂物进入轴瓦。
4.5 检查各轴承座检查孔应封闭严密。
4.6 油箱加油
4.6.1油箱加油前应经过仔细打扫，内部应用面团粘干净，内
部不应有焊渣、灰尘等杂物再用滤油机向油箱内注油。
4.6.2油箱注油时，应有人察看油箱各连接法兰不应有渗油现
象，若有渗油，应马上进行处理。
4.7 油泵试运：
4.7.1检查油泵进口阀门开关应灵活，且无漏油现象。
4.7.2关闭出口阀门，打开油泵进口阀门。
4.7.3启动油泵，待达到额定工作压力后，缓慢打开出口阀门，并检查油泵电机电流不超过规定值。
4.7.4检查各油系统无泄漏现象，若有泄漏，应立即停泵进行
处理。
4.7.5系统正常后，运行8 小时，并有人不间断的进行巡视，
以防突发事件。
5.油循环
5.1 为了提高冲洗效果，缩短冲洗时间，应采用以下方法冲洗：5.1.1增大冲洗循环用油量。
5.1.2将所有的阀门处于最大开度，并拆除一切不必要的限制
油量的部件，如节流装置、过滤器滤芯等。
5.1.3机组油系统冲洗时，应使油温发生冷热交替变化。
冲洗
以 8h 为一个循环周期。
油温控制按图 1 规定。
温
度
℃
60
50
35
012345678时间h
图一
5.1.4可先将整个油系统分成几个回路分别冲洗。
5.1.5在冲洗时，对露在外面的管路，可用小于 3.6Kg 的铜锤或激振器敲击管道及焊口。
5.1.6如存在不可避免的冲洗死角时，应采取辅助清洗措施，
以确保其清洁度。
5.1.7油冲洗必须连续进行，并按冲洗措施定时取样，检验冲
洗的杂质。
5.1.8冲洗油压不得超过油系统额定压力的10%。
5.2 启动滤油机对油箱中油进行过滤。
5.2.1滤油机入口接在油箱最低处，出口用胶皮透明管直接放
入油箱。
5.2.2定时对滤油机、滤油器、油箱滤网进行清洗，在初始阶
段，滤油器、滤网每天清洗一次，油箱滤网 2 天清洗一次。
5.2.3油循环完成后进行油箱清理等工作。
6.静态油冲洗合格认定 :
6.1 按 DL5011— 92规定，过滤该滤网（80孔 /cm2）清洗油，经烘干处理后重量不超过0.2g/h ，则认定被检测系统杂质重量合格。
6.2 按GB 10968— 89规定，采用至少放大10倍，有刻度的放大镜，观察杂质颗粒符合下表要求且无硬质颗粒，则认为被检
测系统杂质颗粒度合格。
杂质颗粒大小（mm）数量（颗）
＞ 0.25无
0.13 ～ 0.25≤ 5
7. 静态油循环合格后的设备清扫
7.1 油箱清理：
7.1.1油箱清理时，把主油箱中油放入经清扫干净的备用油箱。
7.1.2对油箱滤网、油箱底部进行彻底清扫，除去沉淀的杂物。
7.1.3注油器拆检。
7.2 翻瓦检查
7.2.1油循环后，对各轴瓦进行检查，把瓦翻出清理，检查轴
承进油口滤网应无脱落，如有脱落，找出后方可对轴承进行最
后封闭。
7.2.2在翻瓦时，应配合热工安装轴瓦测温，转子轴向位移等
测量装置。
7.2.3待热工元件校正后，封闭轴承座。
7.动态滤油及油质合格标准
7.1油系统清扫结束后，重新向油箱注油，开启盘车进行动态
滤油。
7.2 抽检油质符合NAS-9 级以上清洁度要求后，油循环即告结束。
7.3NAS-1638 清洁度分级标准：
污染度每 100mL油中杂质颗粒数
级别5～ 15μm 15～ 25μm 25～ 50μm 50～100μm ＞100μm
00 125 22 4 1 0
0 250 44 8 2 0
1 500 89 16 3 1
2 1 000 178 32 6 1
3 2 000 356 63 11 2
4 4 000 712 126 22 4
5 8 000 1 425 253 45 8
6 16 000 2 850 506 90 16
7 32 000 5 700 1 012 180 32
8 64 000 11 400 2 025 360 64
9 128 000 22 800 4 050 720 128
10 256 000 45 600 8 100 1 440 256
11 512 000 91 200 16 200 2 880 512
12 1 024 000 182 400 32 400 5 760 1 024 8油循环期间注意事项：
.
8.1油循环时，取出电液转换器进油管路上的过滤器的滤芯，
用电液转换器的清洗油路板将电液转换器进油管与回油管接
通，并将出油口与调节滑阀的连接管路拆卸下来，用螺塞将出
油口密封。
8.2循环冲洗目的是将油系统中的杂物彻底清理干净，确保机
组安全正常运行，只有在油循环合格后，才能够安装电液转换
器，以及电液转换器进油管路上的过滤器的滤网，并将与调节
滑阀的油管接好，即将整个油系统和调节系统的管路恢复至运
行状态。
8.3 油循环期间，严禁拉动滑阀手柄，以防损坏滑阀。
8.4 油循环期间安全环保事项
8.4.1油循环油泵区域应设置警戒线，警戒线内严禁动火。
8.4.2汽轮机及油箱现场的灭火设备，要确保能随时投入使用。
8.4.3油循环期间，应仔细的、不间断的对管路进行检查，包
括油接头、压力表、温度计管座、各管口法兰处、轴承座密封
处、阀门盘根、压盖等处，防止漏油造成环保事故。
8.4.4随时清理地面油污，防止发生摔伤事故。
8.4.5废油固定地点统一存放、处理。
