AutoCAD 机械应用教程 2009中文--第08章 标注图形尺寸
AutoCAD尺寸标注技巧
AutoCAD尺寸标注技巧马巧英巴彤摘要通过分析几例尺寸标注的技巧，探讨如何使AutoCAD尺寸标注适合我国制图标准和尺寸公差的标注。
关键词AutoCAD；尺寸标注；制图标准中图分类号TP391.72 文献标识码 A 文章编号1007-9432(1999)06-0674-030 引言AutoCAD是一个优秀的绘图软件，在机械领域有着众多的用户，而尺寸标注是机械工程图绘制的重要内容。
由于尺寸标注的种类及形式繁杂多样，在AutoCAD中要正确、简便地标注出符合我国机械制图国家标准的尺寸有着相当的难度。
文本就如何使AutoCAD尺寸标注适合我国制图标准和尺寸公差标注的技巧两方面内容谈一点体会。
1 如何使AutoCAD尺寸标注适合我国制图标准1.1 单位设置及尺寸文本类型的设定AutoCAD缺省单位设置为英制工程单位，绘图前应设置为十进制单位。
按照我国机械制图标准的要求，应将文本设置为斜体字型(ltalic)，文本宽度系数(Width factor)设置为0.67.另外为了能在尺寸标注中随时修改尺寸文本的高度，应将高度变量(Height)设置为0.比例因子可根据绘图比例适当设定。
1.2 尺寸标注变量的设置AutoCAD系统中建立了大量的尺寸标注变量。
它们用来控制尺寸要素的绘制方式，并设置好满足通用要求的缺省值。
但是这些缺省值更适用于美国标准，我国机械行业用户往往有不便之感，为此，可重新设置一些尺寸变量，使之更适合于我国机械制图标准，具体如表1所示。
表1 AutoCAD尺寸变量Dimension LineDIMTIH Text InsideHorizontal使尺寸数值与尺寸线方向一致开关OffDIMTOFL Text Outside,ForceLine Inside使尺寸线和箭头放在弧或圆内开关OnDIMTXT Text Size尺寸数字高度数值3如图1-a所示是按尺寸变量缺省值注出的尺寸，这不符合我国制图标准，可根据上表重新设置尺寸变量：1-a 1-b图1 尺寸变量设置DIMTAD=on， DIMEXO=0 ，DIMTIH=off， DIMTOFL=on.新设置后所标注的尺寸如图1-b.2 标注技巧2.1 尺寸公差的标注如图2，要标注尺寸25+0.010-0.023和50，可利用以下程序减化操作过程。
AutoCAD 机械应用教程 第13章 零件图的绘制
13.2.1 尺寸标注中要注意的问题
件上各部分的大小是按照图样上所标注的尺寸进行制造和检验的。 零件图中的尺寸不但要按前面的要求标注得正确、完整、清晰，而 且必须标注得合理（即所注的尺寸既要符合零件的设计要求，又要 满足工艺要求）。为了合理地标注尺寸，必须对零件进行结构分析， 根据分析先确定尺寸基准，然后选择合理的标注形式，结合零件的 具体情况标注尺寸。
W
图13.3.94 隔套
13.4 思考与练习
1. 简述零件图的作用和应具备的内容。 2. 零件图的尺寸标注应满足什么要求？ 3. 绘制图13.4.1所示的5个标准件（圆柱销、平键、毡圈、六角头螺 栓与轴承）。
a）圆柱销
b）平键
c）毡圈
d）六角头螺栓
图13.4.1 标准件
e）轴承
4. 绘制图13.4.2所示的4个盘套类零件（压板、铣刀盘、端盖与带轮）。
图13.3.48 基架
13.3.5 阶梯轴
阶梯轴是机械中应用最广泛的零件之一，在绘制阶梯轴的图样时， 有时需要绘制多个视图才能表达出它的具体形状与尺寸。
图13.3.72 阶梯轴
13.3.6 隔套
在机械设计中，有时需要一个三维视图才能将零件表达清楚。在 本例中，将创建四个图形作为一个盘零件的四个视图（即主视图、左 视图、俯视图和一个局部放大图），其中主视图、左视图和俯视图要 符合长对正、高平齐、宽相等的视图原则，如图13.3.94所示。
直接输入尺寸公差 通过设置标注样式创建尺寸公差 使用“特性”窗口添加尺寸公差
使用“替代”命令添加尺寸公差
13.2.3 表面粗糙度的标注
我国《机械制图》标准规定了9种表面粗糙度符号，但在AutoCAD 中并没有提供这些符号，因此在进行表面粗糙度标注之前，必须先对 其进行创建。下面介绍创建表面粗糙度标注的两种方法。
清华大学出版社中文版AutoCAD工程制图(2009版)ppt
2.3.2 透明命令
透明命令是指当执行AutoCAD的命令过程中可以执行的某 些命令。 当在绘图过程中需要透明执行某一命令时，可直接选择对应 的菜单命令或单击工具栏上的对应按钮，而后根据提示执行 对应的操作。透明命令执行完毕后，AutoCAD会返回到执 行透明命令之前的提示，即继续执行对应的操作。 通过键盘执行透明命令的方法为：在当前提示信息后输入 “'‖符号，再输入对应的透明命令后按Enter键或Space键， 就可以根据提示执行该命令的对应操作，执行后AutoCAD 会返回到透明执行此命令之前的提示。
内 存：512MB 显 示 器：1024×768 (真彩色) 硬 盘：安装需要750MB 定点设备：MS兼容鼠标 安装介质：CD-ROM(任何速度，用于软件的安装）
2.1.2 安装、启动AutoCAD 2009
1．安装AutoCAD 2009
AutoCAD 2009 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹 出的窗口选择、操作即可。
“图层”工具栏 绘图窗口 光标 状态栏
滚动条
1. 标题栏 标 题 栏 与 其 他 Windows 应 用 程 序 类 似 ， 用 于 显 示AutoCAD 2009的程序图标以及当前所操作图形文件的名称。 2. 菜单栏 菜单栏是主菜单，可利用其执行AutoCAD的大部分命令。单 击菜单栏中的某一项，会弹出相应的下拉菜单。右下图为“视 图”下拉菜单。
2.3 AutoCAD命令
2.3.1 执行AutoCAD命令的方式
通过键盘输入命令 通过菜单执行命令 通过工具栏执行命令 重复执行命令。具体方法如下： ♦ (1) 按键盘上的Enter键或按Space键； (2)使光标位于绘图窗口，右击，AutoCAD弹出快捷菜单， 并在菜单的第一行显示出重复执行上一次所执行的命令， 选择此命令即可重复执行对应的命令 在命令的执行过程中，用户可以通过按Esc键；或右击，从弹出 的快捷菜单中选择“取消”命令的方式终止AutoCAD命令的执 行。
Auto CAD 2009 中文版机械制图实战(第3章)

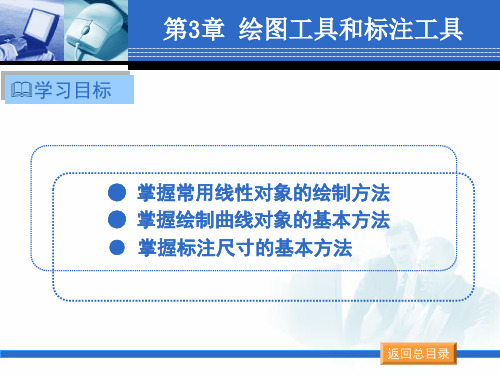

第3章 绘图工具和标注工具
3.2 显示工具 3.2.2 实时缩放 【实时缩放】的主要功能放大或缩小图形到放 大倍数，图形缩放后不改变绝对尺寸，只改变视口 的缩放系数、图形的显示方向和显示位置。 1.利用鼠标滚轮 将鼠标滚轮向前滚动，放大图形；将鼠标滚轮 向后滚动，缩小图形。
第3章 绘图工具和标注工具
第3章 绘图工具和标注工具
【例3-2】直线AB与直线AC的夹角为60°,用构造 线从A点绘制出 25°辅助线，用构造线平分∠BAC为 二等分，如图3-3、3-4所示。 选择“ ”工具，在命令行输入“A”，回车； 输入“25”，回车；拖动鼠标到“A”点，单击右键 确定，完成辅助线绘制。 选择“ ”工具，在命令行输入“B”，回车； 拖动鼠标到指定角的顶点“A”，再拖动鼠标到指定 角的起点“Ｂ”和端点“Ｃ”，单击右键确定，完 成二等分“∠BAC”辅助线绘制。
第3章 绘图工具和标注工具
（4）绘制内接正六边形：选择“ ”工具，输 入“6”，回车；指定直径为60的圆心为六边形的中 点，输入“I”， 回车；输入半径值“30”，回车， 完成内接正六边形的绘制。 （5）绘制外接正六边形：选择“ ”工具，输 入“6”，回车；指定直径为60的圆心为六边形的中 点，输入“C”， 回车；输入半径值“30”，回车， 完成外接正六边形的绘制。
第3章 绘图工具和标注工具
图3-3绘制角度辅助线示例
图3-4 绘制二等分辅助线示例
第3章 绘图工具和标注工具
3.1.3 多线段 操作方法： （1）在【菜单浏览器】或主菜单选择【绘图】 →【多线段】选项。 （2）单击【绘图】工具栏中的“ ”按钮。 （3）在命令行中输入“PLINE”,回车。 功能：创建二维多线段。多线段由多个首尾相 连、相同或不同宽度的直线段或圆弧段组成，可作 为一个单一的整体对象使用。
AutoCAD 机械应用教程 第08章 标注图形尺寸
×A ×B ×C ×D
图8.3.14 基线标注
8.3.11 连续标注
连续标注是在某一个尺寸标注的第二条尺寸界线处连续创建另一 个尺寸标注，从而创建一个尺寸标注链。这种标注方式经常出现在建 筑图中（例如在一个建筑物中标注一系列墙的位置）。注意：连续标 注需以一个已有的尺寸标注为基础来创建。图8.3.15所示的是一个线性 尺寸连续标注的例子
图8.2.6 设置尺寸界线超出尺寸线的距离
a）起点偏移量为0
b）起点偏移量为5
图8.2.7 设置尺寸界线的起点与标注起点的距离
8.2.3 设置符号和箭头 1．设置箭头
在“箭头”选项组中，可以设置标注箭头的外观样式及尺寸。为 了满足不同类型的图形标注需要，系统提供了20多种箭头样式，可以 从对应的下拉列表框中选择某种样式，并在“箭头大小”文本框中设 置其大小。
AutoCAD机械应用教程 （2009中文版）
目录
第01章 AutoCAD导入 第02章 基本绘图 第03章 精确高效地绘图 第04章 高级绘图 第05章 图形的编辑 第06章 图块及其属性 第07章 创建文字与表格 第08章 标注图形尺寸
第09章 用图层组织图形 第10章 使用辅助工具和命令 第11章 图形的输入输出 第12章 机械设计样板文件 第13章 零件图的绘制 第14章 装配图的绘制 第15章 创建三维实体 第16章 轴测图的绘制
超出标记值为0
超出标记值为5
图8.2.3 设置超出标记
1．设置尺寸线
在“尺寸线”项组中，可以进行相应的设置。
基线间距
图8.2.4 设置基线间距
a）隐藏尺寸线1
b）隐藏尺寸线2
图8.2.5 隐藏尺寸线
c）隐藏尺寸线1和2
AutoCAD 2007第 八 讲 为零件图标注尺寸
第 八 讲 为零件图标注尺寸打印本页本讲简介尺寸标注是机械制图中的一项必不可少的内容，是将图形进行参数化的最直接表现，也是构图的一个重要操作环节。
通过各种几何图元的排列组合，仅能体现出零件的结构形态，而通过精确的尺寸标注，则可以表达出零件图各部件之间的实际大小及相互位置关系，以方便零件的现场加工。
这一讲我们将综合应用各种尺寸标注工具、尺寸编辑工具以及公差标注工具，为传动轴零件精确标注尺寸与公差，同时学习以下主要内容： 尺寸样式 直线尺寸 曲线尺寸 复合尺寸 公差尺寸 引线尺寸 编辑尺寸第1节 为零件图标注尺寸一般情况下，尺寸标注包括尺寸文字、尺寸线、尺寸界线和箭头等四部分，其中尺寸文字用于表明对象的实际测量值，尺寸线用于表明尺寸标注的方向和范围，箭头用于指出测量的开始位置和结束位置，尺寸界线是从被标注的对象延伸到尺寸线的短线。
AutoCAD 绘图软件为用户提供了丰富的尺寸标注工具，这些标注工具都排列在【标注】菜单栏和【标注】工具栏中，运用这些工具可以精确地标注出各种图形的尺寸。
操作步骤：1.首先执行【打开】命令，打开附盘“/源文件/传动轴.dwg”。
设置尺寸标注样式2.单击【标注】菜单中的【标注样式】命令，打开【标注样式管理器】对话框，单击按钮，创建一个名为“机械标注”的尺寸样式。
3.在【创建新标注样式】对话框中单击按钮，打开【新建标注样式：机械标注】对话框，然后设置相关尺寸参数如图8-1所示。
4.在【新建标注样式：机械标注】对话框中展开“文字”选项卡，单击“文字样式”列表右侧的按钮，在弹出的对话框中设置一种文字样式，如图8-2所示。
图8-1 “直线”选项卡图8-2 设置文字样式5.关闭【文字样式】对话框，返回【新建标注样式：机械标注】对话框，将刚设置的文字样式设置为当前，并设置尺寸文字的高度、颜色以及偏移量等参数，如图8-3所示。
6.在【新建标注样式：机械标注】对话框中展开“主单位”选项卡，然后设置单位格式、精度等参数，如图8-4所示。
CAD_2009_使用说明书
浩辰CAD 2009 使用说明书出处：多特软件站时间：2009-11-06 人气：4938 次核心提示：浩辰CAD 2009所有功能使用说明。
相关问题∙·浩辰CAD2009产品码是10BE-5B74-4∙·怎么注册浩辰CAD2008I专业版相关资讯：∙·传浩辰放弃上市正与用友金蝶等洽浩辰CAD 2009 使用说明书点击下载浩辰CAD 2009 使用说明书目录一.用户界面工具栏和菜单常用的命令、设置和模式都可以通过使用菜单和工具栏访问。
命令行窗口在命令窗口中可以显示命令、系统变量、选项、信息和提示。
设计中心块参照、外部参照和其他内容都可以通过设计中心来集中管理。
自定义绘图环境可以自定义工作环境中的许多元素以满足各种不同用户的需要。
工具选项板工具选项板是“工具选项板”窗口中选项卡形式的区域，提供组织、共享和放置块及填充图案的有效方法。
二.绘制与保存图形创建新图形从头开始创建图形，使用向导创建图形，使用样板文件开始创建图形都可以创建新图形。
无论采取哪种方法，都可以选择测量单位和其他单位格式惯例。
打开和保存图形可以打开已经存在的图形，甚至是损坏的图形。
可以自动保存和备份图形。
修复或恢复图形图形文件损坏后或程序意外终止后，可以通过使用命令查找并更正错误或通过恢复为备份文件，修复部分或全部数据。
三.控制图形视图平移和缩放平移视图可以让用户重新确定其在绘图区域中的位置，缩放视图可以让用户更改显示比例。
保存和恢复视图视图保存后，可以在布局和打印或者需要参考特定的细节时恢复它们。
指定三维视图控制三维导航的显示、投影和可视化工具。
在模型空间中显示多个视图为了在模型空间一次同时查看多个视图，可将图形区域分隔成多个单独的观察区域，该区域称为视口。
也可以将视口的排列保存起来以便随时重复利用。
四.创建和修改对象使用精度工具用户需要构造精确的图形时可以使用这些工具，而不用繁琐的计算。
绘制对象图形是由对象组成的。
第08章 尺寸标注
□
8.4.2 建立尺寸标注样式
选项卡 直线和箭头 项 目 超出尺寸线 起点偏移量 箭头大小 文字样式 文 字 文字高度 从尺寸线偏移 精度 小数分隔符 内 容 2.2 0 2.2 新罗马或宋体 2.2 1 0 句点
主 单 位
□
8.4.3 修改、替代和比较标注样式 修改、
1. 修改设置 用于对标注样式的修改。 用于对标注样式的修改。 2. 替代设置 替代当前标注样式。 替代当前标注样式。 3. 比较设置 比较两种以上的标注样式的异同。 比较两种以上的标注样式的异同。
□
8.6.5 用夹点编辑标注尺寸
用夹点编辑标注尺寸的方式如下： 用夹点编辑标注尺寸的方式如下： 的方式如下 1. 命令为空时选中需要编辑的标注。 命令为空时选中需要编辑的标注。 2. 选中需要更改位置的夹点。 选中需要更改位置的夹点。 3. 将夹点拖至需要的位置后点击。 将夹点拖至需要的位置后点击。 对于关连的尺寸标注可通过夹点编辑， 对于关连的尺寸标注可通过夹点编辑，非关连 的尺寸标注则不能使用该方式。 的尺寸标注则不能使用该方式。
超出约 2mm 箭头 尺寸线 标注文字 尺寸界线
间隔 5~关联的尺寸标注 关联的和非关联的尺寸标注
1. 关联尺寸标注（Dimaso=1） 关联尺寸标注（ ） 尺寸标注的各部分为一整体， 尺寸标注的各部分为一整体，尺寸具有关联特 即标注文字的数值随图形比例的变化而变化， 性，即标注文字的数值随图形比例的变化而变化， 当标注的一部分被选中，则全部选中。 当标注的一部分被选中，则全部选中。 2. 非关联尺寸标注（Dimassoc=0） 非关联尺寸标注（ ） 尺寸标注各部分是独立的各个实体， 尺寸标注各部分是独立的各个实体，标注文字 的数值不随图形比例的变化，但 标注文字的字高、 的数值不随图形比例的变化， 标注文字的字高、 箭头的大小均随图形比例的变化而变化。 箭头的大小均随图形比例的变化而变化。
AutoCAD-2009实用教程课件整套电子教案
2.1 AutoCAD 2009的安装
2.1.2 安装AutoCAD 2009
启动安装向导 →安装 →选择国家 、接受软 件许可协议 →输入序列号和密码 →输入 用户信息 →选择安装类型 →选择目标文 件夹 →选择文本编辑器 →安装完毕后
2.1.3 获取授权码
2.2 AutoCAD 2009用户界面
4.1 绘 制 点
4.1.4 定数画点
菜单：绘图→点→定数等分 命令：DIVIDE “定数等分的对象”可以是直线、圆、圆弧、多
段线和样条曲线等，但不能是块、尺寸标注、文 本及剖面线。 DIVIDE命令一次只能等分一个对象。 DIVIDE命令最多只能将一个对象分为32767份。
4.1 绘 制 点
仪
1.2 CAD系统的组成
1.2.1 CAD系统的软件组成
系统软件 ：操作系统和编译系统 支撑软件 ：CATIA 、UGI 、 AutoCAD
Pro/ENGINEER 、SolidWorks 应用软件 ：模具设计软件、机械零件设
计软件、机床设计软件 ，制造行业的专 用软件
1.3 CAD系统的型式和选型
4.1.5 定距等分点
菜单：绘图→点→定距等分
命令：MEASURE
起点
“定距等分的对象”可以是直线、圆、圆弧、多段线和 样条曲线等，但不能是块、尺寸标注、文本及剖面线。
放置点或块的起点位置是离选择对象点较近的端点。
若对象总长不能被指定间距整除，则选定对象的最后一 段小于指定间距数值。
MEASURE命令一次只能测量一个对象。
4.2.2 绘制构造线
“绘图”面板→“构造线” 菜单：绘图→构造线 命令：XLINE 构造线是一种没有始点和终点的无限长直线。它通常被
中文版AutoCAD2009教程课件
中文版AutoCAD 2009基础教程
1.2 AutoCAD 2009的工作空间
中文版AutoCAD 2009提供了“二维草图与注释”、“三维建模”和 “AutoCAD经典”3种工作空间模式。
➢ 选择工作空间 ➢ 二维草图与注释空间 ➢ 三维建模空间 ➢ AutoCAD经典空间 ➢ AutoCAD工作空间的基本组成
在快速访问工具栏中单击“打开”按钮，或单击“菜单浏览器”按钮，在 弹出的菜单中选择“文件”|“打开”命令(OPEN)，可以打开已有的图形文件， 此时将打开“选择文件”对话框。
中文版AutoCAD 2009基础教程
1.3.3 保存图形文件
在AutoCAD中，可以使用多种方式将所绘图形以文件形式存入磁盘。例如， 在快速访问工具栏中单击“保存”按钮，或单击“菜单浏览器”按钮，在弹出 的菜单中选择“文件”|“保存”命令(QSAVE)，以当前使用的文件名保存图形； 也可以单击“菜单浏览器”按钮，在弹出的菜单中选择“文件”|“另存为” 命令(SAVEAS)，将当前图形以新的名称保存。
2.1.3 设置图形界限
图形界限就是绘图区域，也称为图限。在中文版AutoCAD 2009中，可以 单击“菜单浏览器”按钮，在弹出的菜单中选择“格式”|“图形界限”命令 (LIMITS)来设置图形界限。
中文版AutoCAD 2009基础教程
2.1.4 设置工作空间
在AutoCAD中可以使用自定义工作空间来创建绘图环境，以便显示用户需 要的工具栏、菜单和可固定的窗口。
中文版AutoCAD 2009基础教程
1.2.1 选择工作空间
要在3种工作空间模式中进行切换，只需单击“菜单浏览器”按钮，在弹 出的菜单中选择“工具”|“工作空间”菜单中的子命令，或在状态栏中单击 “切换工作空间”按钮，在弹出的菜单中选择相应的命令即可。
