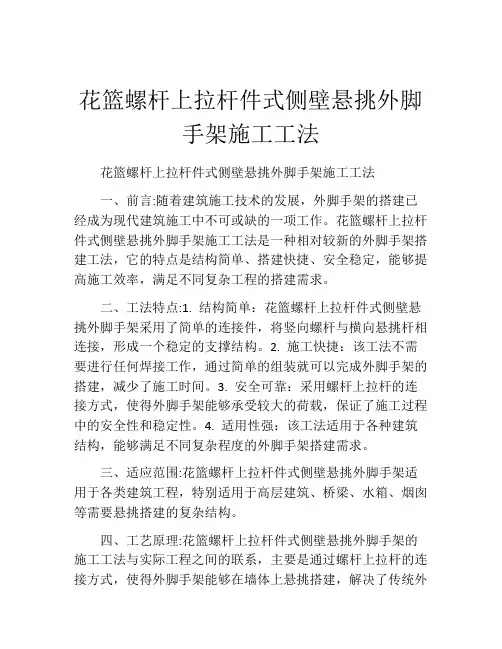

花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法
花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法一、前言:随着建筑施工技术的发展，外脚手架的搭建已经成为现代建筑施工中不可或缺的一项工作。
花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法是一种相对较新的外脚手架搭建工法，它的特点是结构简单、搭建快捷、安全稳定，能够提高施工效率，满足不同复杂工程的搭建需求。
二、工法特点:1. 结构简单：花篮螺杆上拉杆件式侧壁悬挑外脚手架采用了简单的连接件，将竖向螺杆与横向悬挑杆相连接，形成一个稳定的支撑结构。
2. 施工快捷：该工法不需要进行任何焊接工作，通过简单的组装就可以完成外脚手架的搭建，减少了施工时间。
3. 安全可靠：采用螺杆上拉杆的连接方式，使得外脚手架能够承受较大的荷载，保证了施工过程中的安全性和稳定性。
4. 适用性强：该工法适用于各种建筑结构，能够满足不同复杂程度的外脚手架搭建需求。
三、适应范围:花篮螺杆上拉杆件式侧壁悬挑外脚手架适用于各类建筑工程，特别适用于高层建筑、桥梁、水箱、烟囱等需要悬挑搭建的复杂结构。
四、工艺原理:花篮螺杆上拉杆件式侧壁悬挑外脚手架的施工工法与实际工程之间的联系，主要是通过螺杆上拉杆的连接方式，使得外脚手架能够在墙体上悬挑搭建，解决了传统外脚手架无法适应悬挑要求的问题。
在施工过程中，需要采取以下技术措施：1. 建立稳定的基础支撑，确保外脚手架的稳定性。
2. 组装连接件，通过花篮螺杆与上拉杆的连接方式，形成稳定的外脚手架结构。
3. 根据实际工程要求，调整螺杆和上拉杆的高度和位置，以适应不同的施工悬挑需求。
五、施工工艺:1. 按照设计要求选择适当的螺杆和上拉杆材料。
2. 拆分组装脚手架立杆，并设置固定支撑物。
3. 将螺杆与上拉杆进行连接，并调整高度和位置。
4. 安装横向悬挑杆，并通过连接件与螺杆上拉杆进行连接。
5. 进行施工安全检查，确保外脚手架的稳定和安全。
六、劳动组织:根据工程规模和施工进度，合理组织人员，配备足够的劳动力，确保施工进度和质量。
钢管悬挑外脚手架施工方案
钢管悬挑外脚手架施工方案施工前准备：1.确定脚手架的使用范围和施工高度，合理设计悬挑长度和支撑点位置，确保整个施工过程的安全性和稳定性。
2.按照设计要求预制好所需的钢管、扣件、钢板等脚手架组件。
3.对施工区域进行彻底的清理，确保地面平整，没有杂物和障碍物。
具体施工步骤：1.搭设基础脚手架：根据设计要求，在地面上搭设一层基础脚手架，高度为悬挑高度的1/3、使用钢管和扣件进行固定和连接，保证基础脚手架的稳定。
2.完善支撑结构：在基础脚手架上设置支撑立柱，根据设计要求将支撑立柱与基础脚手架连接，以增加整个脚手架的稳定性。
3.安装悬挑结构：在支撑立柱上设置悬挑横梁，根据设计要求安装悬挑横梁，使用扣件进行固定。
4.安装悬挑架体：在悬挑横梁上设置悬挑架体，即用钢板搭建出人工作业或材料存放的平台。
通过扣件进行固定和连接。
5.安全防护措施：在外侧的悬挑架体上设置安全护栏，可以使用钢管和网格板等材料进行围护，以确保工作人员的人身安全。
6.检查和修整：搭设完成后，对整个悬挑外脚手架进行检查和修整，确保脚手架的稳定性和安全性。
7.施工期间的维护管理：在使用过程中，定期检查脚手架的稳定性和安全性，及时进行维护和修理，确保施工期间的安全。
安全措施：1.施工人员应按照有关安全规定穿戴好安全帽、防滑鞋、安全绳等个人防护装备。
2.在悬挑架体的周围设置明确的警示标志，提醒周围工作人员注意脚手架的存在。
3.在施工现场设置专人负责脚手架的安全管理和维护。
4.施工期间禁止在脚手架上运送超过规定重量的材料或设备。
5.定期检查悬挑外脚手架的安全状态，及时处理发现的安全隐患。
6.若在外墙施工过程中遇到恶劣天气，及时停工，确保工人和脚手架的安全。
总结：钢管悬挑外脚手架的施工方案应根据具体的工程需求进行设计和实施，保证施工过程的安全性和稳定性。
在施工前要对施工现场进行充分的准备和清理，将脚手架的组件预制好，并按照设计要求一步一步进行搭设和固定。
外墙悬挑式脚手架施工方案
外墙悬挑式脚手架施工方案首先，施工前需要做好相关准备工作。
这包括调查勘测，了解建筑物的结构和环境条件，确定悬挑式脚手架的具体搭设位置和规模。
同时，需要编制详细的施工方案，包括脚手架搭设的步骤和方法，工人的操作流程和安全措施等。
其次，在脚手架搭设过程中，需要选择合适的脚手架材料和搭设方式。
由于外墙悬挑式脚手架的特殊性，悬挑部分的脚手架支撑要求更高。
可以采用钢管脚手架或铝合金脚手架，具体选择取决于工程的要求和承重能力。
在悬挑部位，需要加强支撑杆、悬挑杆和斜撑等部分，确保脚手架的稳定性和安全性。
然后，根据施工方案，按照一定的顺序搭设脚手架。
首先要搭设立杆和水平杆，并确保其牢固可靠。
然后，根据需要搭设斜撑和支撑杆，以增强脚手架的稳定性。
在悬挑部位，需要设置悬挑杆和支撑杆，确保整个脚手架在悬挑状态下能够承受重量和风力的作用。
在搭设过程中，需要注意安全措施。
一方面，要确保脚手架的承重能力和稳定性，避免超载和倾斜。
另一方面，要保护施工人员的安全，包括设置防护网、安装安全带等，防止人员从高处坠落。
最后，在脚手架搭设完成后，需要进行验收和维护。
验收时要检查脚手架的稳定性、承重能力和安全设施，确保符合相关标准和规定。
维护方面，要定期检查脚手架的材料和连接件是否损坏，及时更换修理，确保脚手架的正常使用和安全。
总之，外墙悬挑式脚手架施工方案需要综合考虑施工现场的实际情况和安全要求。
通过有效的规划和措施，可以确保施工人员的安全，提高施工效率，保证工程的质量和进度。
高层超长阳台格构斜拉式悬挑外脚手架施工工法(2)
高层超长阳台格构斜拉式悬挑外脚手架施工工法高层超长阳台格构斜拉式悬挑外脚手架施工工法一、前言高层建筑的外立面施工一直是一个复杂而高难度的工程，特别是对于超长阳台这样的悬挑结构，传统的脚手架施工方式无法满足工程要求。
为了解决这个问题，并保证安全和施工效率，研发出了高层超长阳台格构斜拉式悬挑外脚手架施工工法。
二、工法特点1. 可适应不同形状的悬挑结构：该工法的主要特点之一是适用于各种形状的悬挑阳台，因为其结构可调节。
2. 施工效率高：相较于传统的施工方式，该工法可以大幅度缩短施工周期，提高施工效率。
3. 安全可靠：通过合理的工法设计和高强度材料的使用，保证了施工过程中的安全性和可靠性。
4. 结构简单：该工法采用格构结构和斜拉索结构，简化了施工过程中的步骤和操作，降低了施工难度。
三、适应范围该工法主要适应于高层建筑中的超长阳台格构斜拉式悬挑外脚手架施工，可广泛应用于各类大型商业建筑、公共建筑和工业建筑等。
四、工艺原理该工法的施工工艺与实际工程之间的联系是基于结构力学和材料力学的原理，采取了一系列的技术措施以保证施工的安全和稳定。
首先，根据悬挑结构的形状和尺寸进行结构设计，确定合理的格构和斜拉索的布置方式。
然后，选用高强度钢材作为主要材料，并采用专业的焊接和连接技术确保结构的牢固性。
最后，在施工过程中，根据工程实际情况进行严密的监测和验收，及时进行调整和修复。
五、施工工艺1. 搭设支撑脚手架：首先需要搭设适当的支撑脚手架，以支撑悬挑结构的重量。
2. 制作和安装格构：根据结构设计，制作合适的格构，并按照施工图纸进行安装。
3. 安装斜拉索：在悬挑结构上安装斜拉索，通过调整斜拉索的张力来平衡结构力学系统。
4. 安装工作平台：在格构上搭设工作平台，用于施工人员的操作和安全保护。
5. 进行施工作业：施工人员可以使用工作平台进行外立面的装饰、涂料喷涂等作业。
6. 完工验收：施工完成后，进行结构和质量验收，确保施工质量符合设计要求。
悬挑式脚手架施工工法(2)
悬挑式脚手架施工工法悬挑式脚手架施工工法一、前言悬挑式脚手架施工工法是一种常用于高层建筑的施工方法，通过悬挑结构将脚手架平台悬挑到施工工作面上，使施工人员可以高效、安全地进行工作。
本文将对悬挑式脚手架施工工法进行详细的介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点悬挑式脚手架施工工法具有以下特点：1）节省空间：悬挑式脚手架可以将工作空间悬挑到施工工作面上，无需占用地面面积，节省施工场地。
2）高效快捷：采用悬挑式脚手架可以提高施工效率，减少搭设和拆除的时间。
3）安全可靠：悬挑式脚手架结构稳定，可以通过配重和锚固等措施确保施工过程中的安全。
4）灵活可调：悬挑式脚手架可以根据施工需要进行调整和改变，适应不同工程的要求。
三、适应范围悬挑式脚手架施工工法适用于高层建筑、桥梁、管道等需要进行高空作业的工程。
其具有灵活性和多功能性，可适应各种复杂施工环境，提高工作效率。
四、工艺原理悬挑式脚手架施工工法的核心原理是通过悬挑结构将脚手架平台悬挑到施工工作面上，从而实现高空作业。
在构建悬挑结构时，需要考虑材料、连接方式、加强措施等因素，并采取相应的技术措施确保结构的稳定性和安全性。
通过对施工工法的实际工程需求进行分析和解释，读者可以了解到悬挑式脚手架施工工法的理论依据和实际应用。
五、施工工艺悬挑式脚手架施工工法的施工过程可以分为准备工作、悬挑结构搭设、脚手架搭设、平台调整、固定和拆除等阶段。
每个阶段都有具体的工艺要求和步骤，并包含了安全措施和质量控制的要求。
通过对每个阶段的详细描述，读者可以了解施工中的每一个细节。
六、劳动组织在悬挑式脚手架施工工法中，劳动组织是非常关键的一个环节。
包括施工人员的配备、岗位职责的划定、作业流程的规划等方面。
合理的劳动组织可以提高工作效率，减少施工风险。
七、机具设备悬挑式脚手架施工工法需要使用各种机具设备来完成工程，包括吊车、吊篮、起重机、脚手架零部件等。
游泳池悬挑外脚手架施工方案
游泳池悬挑外脚手架施工方案
游泳池悬挑外脚手架在施工过程中需要特别注意安全和稳定性，以确保施工人员的安全以及周围环境的安全。
本文将介绍游泳池悬挑外脚手架的施工方案，包括施工工序、安全措施等。
施工准备
1.确定施工计划：在施工前，需要制定详细的施工计划，包括工期、人
员配备等。
2.准备材料和工具：准备好悬挑外脚手架所需的钢管、连接件、脚手板
等材料，以及脚手架搭建所需的工具。
搭建过程
1.搭建基础：首先需要搭建脚手架的支撑基础，确保基础牢固。
2.拼装脚手架支架：根据设计要求，拼装脚手架支架的主体结构，确保
连接紧固牢固。
3.安装脚手板：将脚手板安装在脚手架支架上，确保脚手板平整牢固。
4.调整平衡：在搭建过程中需要不断调整脚手架的平衡，以确保整个脚
手架的稳定性。
施工注意事项
1.遵守施工规范：在搭建过程中需严格按照搭建图纸和相关规范进行操
作，确保施工质量。
2.安全措施：施工期间需配备好安全帽、安全绳等安全防护措施，确保
施工人员的安全。
3.定期检查：施工过程中需定期检查脚手架的结构和连接件是否牢固，
确保施工安全。
4.人员培训：施工人员需经过专业培训，掌握搭建脚手架的技术要领。
施工结束
1.完工验收：施工结束后需进行完工验收，确保脚手架的稳定性和安全
性。
2.拆除脚手架：在游泳池悬挑外脚手架使用期满后，需按照规范程序拆
除脚手架，确保安全。
通过以上方案，可以有效地搭建游泳池悬挑外脚手架，确保施工安全和质量。
在施工过程中，需严格按照规范操作，注意安全，确保脚手架的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬挑式外脚手架施工工法工法编号：WJGF008-2007完成单位：武汉建工第三建筑有限公司、武汉建工第二建筑有限公司主要完成人：傅志学张红涛邱北苓田安利彭腾飞1.前言随着城市建设的飞速发展，高层及超高层建筑物的不断增多，施工环境愈趋复杂，为了满足结构施工和外装饰施工的需要，悬挑式钢管扣件外脚手架因其适应性广、承载能力强、搭设与拆除方便等特点受到了广泛的应用。
本工法所述悬挑脚式外手架是指将全高的脚手架分成若干段，每段搭设高度不超过25m，利用型钢悬挑梁作脚手架基础分段多层悬挑，分段搭设的脚手架形式。
利用此方法可以适应搭设全高超过50m，周边环境复杂等常规落地式外脚手架无法满足的各种施工条件。
2.工法特点本工法在不改变外脚手架使用功能的前提下，具有以下特点：2.1将全高的脚手架分段搭设，不受常规落地式外脚手架搭设高度的限制，适应范围广，安全可靠。
2.2工作面位于建筑物的二楼及以上任意楼层，因此不受施工场地及周边环境的制约，可以节约施工场地，加快施工进度，有利于缩短工期。
2.3工字钢及其他配件属工具性质，可周转重复利用，节约成本。
3.适用范围悬挑式外脚手架适用于新建或改建的现浇钢筋混凝土结构工程，在以下三种施工条件时，其优点尤为突出：3.1建筑物0以下结构工程，基坑不能及时回填，而主体结构工程必须立即施工，否则将影响工期。
3.2高层建筑主体结构四周为裙房或其他建筑物，脚手架不能直接支承在上面。
3.3超高层建筑施工，脚手架搭设高度超过了落地式脚手架的容许搭设高度。
4.工艺原理悬挑式外脚手架是将需要搭设的整个脚手架分成若干段，利用悬挑支承结构作为脚手架的主要受力杆件和基础，上面搭设双排钢管扣件式脚手架，分段悬挑分段搭设。
反提钢丝绳锚固钢筋环工字钢脚手架立杆水平兜网安全网小横杆附墙件预埋钢管操作层拦腰杆图4-1 悬挑式外脚手架立面示意图目前常用的悬挑支承结构使用型钢作为悬挑梁挑出，一端搁置在建筑物上并与预埋在建筑物内的锚固钢筋固定，另一端挑出建筑物一定尺寸，其端头用钢丝绳斜拉，与上层建筑物固定，组成悬挑支承结构。
具有足够的强度、刚度和稳定性，将脚手架的全部或部分荷载通过悬挑梁传递给建筑结构。
见图4-15.工艺流程及操作要求5.1工艺流程编制悬挑式外脚手架的搭设方案绘制悬挑型钢的平面布置图和立面、剖面图型钢的二次加工准备楼层钢筋环的预埋放置和固定型钢反拉钢丝绳支承结构检查与验收搭设内、外排立杆搭设扫地杆搭设纵向内、外排大横杆设置小横杆设置脚手架连墙件底部硬质封闭设置脚手架外立面剪刀撑铺设脚手板立面及水平方向的防护检查验收及交付使用5.2操作要点5.2.1 编制悬挑式外脚手架专项施工方案，并进行设计计算。
计算内容包括悬挑梁与上部架体的强度、刚度、抗倾覆验算等。
5.2.2绘制悬挑型钢的平面布置图，重点做好拐角处的处理。
5.2.3悬挑支承结构是悬挑式脚手架的基础，由悬挑型钢、锚固钢筋环、卸荷钢丝绳等构件组成。
悬挑型钢可选用工字钢、槽钢、角钢。
工字钢又因轴心受力，具有良好的抗弯和抗偏心距的特性而成为首选材料。
当悬挑长度较长或上部荷载较大时，应选用工字钢。
下面以工字钢为例。
1. 工字钢的下料长度通过计算确定，悬挑长度由外排距端头长度l1=100㎜，架体宽度l2,预留距墙操作空间l3,锚固长度l4，卡箍距尾端长度l5=300㎜五部分组成，其中l4 ≥（l1 +l2 +l3）。
2. 工字钢的上端面焊接长度为200mm的φ25mm钢筋做底座。
工字钢下端面靠近建筑结构边缘的部位处焊一根∠50×5的角钢。
3.工字钢的前端头的两侧面焊8mm厚规格为：160×150mm的钢板，钢板上再焊接Ф16钢筋吊环。
见图5.2.3—1图5.2.3—1 s工字钢设置示意图5.2.4 按照悬挑式外脚手架搭设方案进行工字钢的平面布置定位，并在浇捣该层混凝土之前预埋前后两道钢筋锚固环，第一道钢筋锚固环埋置于建筑物周边的梁内，钢筋埋设深度不小于300mm，第二道钢筋锚固环埋置于建筑物板的混凝土内，并距工字钢末端距离为300mm。
5.2.5待该楼层的混凝土达到一定的强度后向钢筋锚固环内放置已经准备好的工字钢，将工字钢与锚固钢筋固定牢靠。
固定方式有以下三种：A、锚固钢筋为“n”形：将工字钢与锚固钢筋环之间的间隙使用木撬楔撬紧。
图5.2.5-1AB、锚固钢筋为“U”形：将钢筋弯折闭合，焊接在工字钢上。
图5.2.5-1BC、锚固钢筋为“U ”形螺栓：盖压板、垫片，锁紧螺帽。
图5.2.5-1C图5.2.5-1锚固钢筋固定示意图5.2.6脚手架的立杆钢管插入工字钢上端面已焊接的钢筋底座内，立杆的纵向间距与工字钢水平布置的间距一致，一般情况下la=1500mm，立杆的横向间距为lb=1050㎜。
5.2.7搭设内外排大横杆，大横杆的步距为h=1800mm。
5.2.8小横杆设置距立杆与大横杆的主接点不大于300mm处，小横杆的两端必须设置扣件。
5.2.9在脚手架外立面连续设置设剪刀撑，每组剪刀撑跨越立杆根数为5～7根（>=6000mm），斜杆与地面的夹角在45º～60º之间，由底部至顶部随脚手架连续设置。
剪刀撑钢管的连接必须采取搭接的形式，搭接长度应不小于1000mm，并使用不少于2个的旋转扣件紧固。
5.2.10脚手架的卸荷措施：外脚手架的每次悬挑均采用钢丝绳反提卸荷。
在悬挑层的上一层结构梁内预埋钢管, 预埋钢管的长度约为550mm,顶部高出结构面250mm。
使用6×19+1φ15.5钢丝绳对工字钢进行反拉；并使用专用收紧器对钢丝绳进行收紧。
脚手架上脚手板满铺并应控制在3层以内。
5.2.11连墙件的布置为两步三跨，设置成梅花形或棱形，即竖直方向每层设置，间距为3000mm；水平方向设置间距为每4500mm。
悬挑式外脚手架立面、剖面示意图见图5.2.11—1。
图5.2.11—1：悬挑式脚手架立面示意图5.2.12防护措施：拟施工作业的层数为2层，为保证水平防护到位，按垂直间距每12m 满铺一层竹跳板或悬挂一层水平兜网，竹跳板下必须保证有3根小横杆，严禁探头板现象。
脚手架的外立面使用密目式安全网全封闭。
脚手架外排立杆设置一道高度为900mm的拦腰杆。
为增加外脚手架的美观，悬挑层以及每隔三层楼高度要悬挂一道彩色扣板。
脚手架内排大横杆与建筑物之间的空挡使用兜网进行防护。
6.材料准备6.1 钢管：钢管质量必须符合国家标准《碳素结构纲》（GB/T 700）种Q235-A级钢的规定。
钢管直径为48mm，壁厚为3.0—3.5mm，长度以4000—6000mm和1500—2200m为宜，有严重锈蚀、弯曲、压扁和裂纹的禁止使用。
6.2扣件：直角扣件、对接扣件和回转扣件，所有扣件的材质和质量均符合现行国家标准《钢管脚手架扣件》（GB 15831-1995）的要求，如有发现脆裂、变形、滑丝的禁止使用。
6.3 脚手板：竹脚手板，厚度不小于50mm，长度为2800—3000mm，宽度为300mm，无颤动和摇摆，满足施工荷载的要求。
6.4 安全网：密目式安全网，规格为：6000 1800mm，质量符合现行国家标准《密目式安全立网》（GB 16909-1997）的要求；水平兜网，规格为：6000 3000m，质量符合国家标准《安全网》（GB 5725-1997）的要求。
6.5 工字钢：型号为I16，为热轧普通工字钢,其结构、性能符合国家标准《工字钢》（GB/T 706-1998）的要求。
6.6钢丝绳：采用规格和直径为6 19+1—15.5同向捻钢丝绳，性能及质量符合国家标准《钢丝绳》（GB 5144-85）要求。
6.7绳卡：选用Y5—15型绳卡，质量、性能满足国家相关标准要求。
6.8锚固钢筋：选用直径为16mm的圆钢7.设备与工具主要设备与工具见表7-1 设备与工具一览表。
8劳动力组织8.1安全监督管理人员1人；8.2金属焊接施工作业人员1人；8.3架子工班组负责人1人；8.4登高架设作业人员12人。
序号名称规格与型号功能1钢卷尺制动式（5m）确定架宽、跨距、步高等尺寸2游标卡尺I型，游标0.02㎜测量钢管直径和壁厚3水准仪（配5m塔尺）DS3 Z确保悬挑梁处于同一标高，大横杆的水平4经纬仪J2-2检验架体垂直度5扳手22#紧固扣件螺栓6扭力扳手预制式20～100N·m检测扣件螺栓的紧固程度7电焊机BS-330焊接底座和吊环高层悬挑脚手架8切割机ZBK64013-89钢管与型材下料9灭火器FMZ4-BC消防准备表7-1 设备与工具一览表9.质量控制9.1执行的标准1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2001）2、《建筑施工安全检查标准》（JGJ 59-99）3、《密目式安全立网》（GB16909-1997）4、《安全网》（GB5725-1997）5、《安全帽》（GB2811-2007）6、《安全带》（GB6095-85）7、建筑结构荷载规范（GB50009-2001）8、混凝土结构设计规范（GB50010-2002）9.2质量检验9.2.1立杆垂直偏差的控制。
纵向垂直度偏差不大于H/200,且不大于100mm,横向垂直度偏差不大于H/400,且不大于50mm；大横杆的水平偏差不得大于总长度的1/300，且不大于50mm。
9.2.2立杆接头除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，搭接应符合以下要求：1.立柱上的对接扣件应交错布置，两个相邻立柱接头不应设在同跨，两相邻立柱接头在高度方向错开的距离不应小于500mm，各接头中心距主接点的距离不应大于步距的1/3。
2.立柱搭接长度不小于1000mm，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端部的距离不应小于100mm。
9.2.3纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立柱上；横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。
9.2.4纵向水平杆的构造质量要求：1.纵向水平杆应设置在立杆内侧，其长度不宜小于３跨。
2.纵向水平杆接长宜采用对接扣件连接，也可采用搭接，对搭接应符合以下要求：1）纵向水平杆的对接必须交错布置；相邻两根纵向水平杆的接头不能设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主接点的距离不得大于纵距的1/3。
2）纵向水平杆的搭接长度应不小于1000mm,并按等间距设置3个旋转扣件。
9.2.5横向水平杆的构造质量要求：1.立杆与纵向水平杆的交点处必须设置一根横向水平杆，主节点处两个直角扣件的中心距不应大于300mm。
3.作业层上非主节点处的横向水平杆，应根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
