苏科版第十五章第一节15.1电能表与电功课堂课后作业

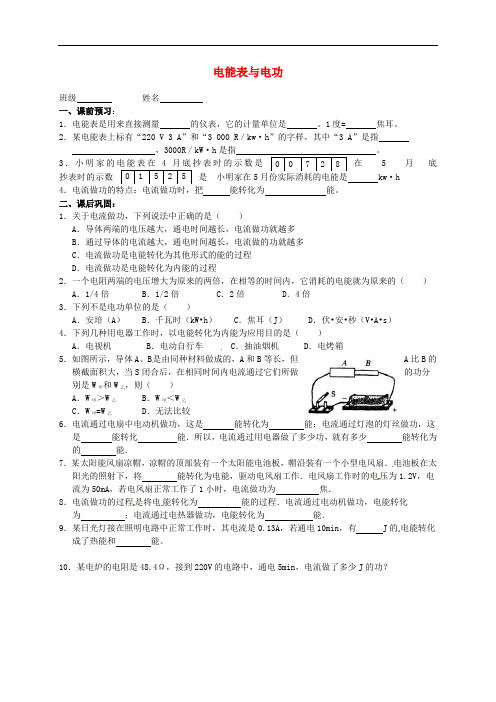

江苏省高邮市车逻初级中学九年级物理下册 15.1 电能表与电功课后作业1(无答案) 苏科版
电能表与电功 班级 姓名 一、课前预习： 1．电能表是用来直接测量 的仪表，它的计量单位是 。
1度= 焦耳。
2．某电能表上标有“220 V 3 A ”和“3 000 R ／kw ·h ”的字样，其中“3 A ”是指 ，3000R ／kW ·h 是指 。
3．小明家的电能表在4月底抄表时的示数是 在5月底 抄表时的示数是 月份实际消耗的电能是 kw ·h4．电流做功的特点：电流做功时，把 能转化为 能。
二、课后巩固：1．关于电流做功，下列说法中正确的是（ ）A ．导体两端的电压越大，通电时间越长，电流做功就越多B ．通过导体的电流越大，通电时间越长，电流做的功就越多C ．电流做功是电能转化为其他形式的能的过程D ．电流做功是电能转化为内能的过程2．一个电阻两端的电压增大为原来的两倍，在相等的时间内，它消耗的电能就为原来的（ ）A ．1/4倍B ．1/2倍C ．2倍D ．4倍3．下列不是电功单位的是（ ）A ．安培（A ）B ．千瓦时（kW •h ）C ．焦耳（J ）D ．伏•安•秒（V •A •s ）4．下列几种用电器工作时，以电能转化为内能为应用目的是（ ）A ．电视机B ．电动自行车C ．抽油烟机D ．电烤箱5．如图所示，导体A 、B 是由同种材料做成的，A 和B 等长，但A 比B 的横截面积大，当S 闭合后，在相同时间内电流通过它们所做的功分别是W 甲和W 乙，则（ ）A ．W 甲＞W 乙B ．W 甲＜W 乙C ．W 甲=W 乙D ．无法比较6．电流通过电扇中电动机做功，这是 能转化为 能；电流通过灯泡的灯丝做功，这是 能转化 能．所以，电流通过用电器做了多少功，就有多少 能转化为的 能．7．某太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇．电池板在太阳光的照射下，将 能转化为电能，驱动电风扇工作．电风扇工作时的电压为1.2V ，电流为50mA ，若电风扇正常工作了1小时，电流做功为 焦．8．电流做功的过程是将电能转化为 能的过程．电流通过电动机做功，电能转化为 ；电流通过电热器做功，电能转化为 能．9．某日光灯接在照明电路中正常工作时，其电流是0.13A ，若通电10min ，有 J 的电能转化成了热能和 能。
苏科版初中物理九年级下册第15章《电功和电热》课时练习及答案
苏科版初中物理九年级下册第 15 章《电功和电热》课时练习及答案第 1 课时 电能表与电功（1）1．电能表是用来测量的仪表。
小明家的电能表上的一些技术参数如右表，由表可知：小明家的电能表的额定电压是；持续工作的最大电流是；允许在短时间内通过的最大电流是；电能表的转盘第转一圏，接其后面的用电器消耗的电能是J．2．电能表上的计量单位称作，俗称，单相电能表技术参数电压220V电流规格 10（30）A频率50Hz每千瓦时转数 3000r/KWh1KWh＝J。
3．小明家电能表上月底的示数和本月底的示数如图所示。
则本月消耗的电能为度，若每度电的价格是0.52 元，则小明家本月应交电费元。
21382上月底示数4．一只家用电能表上标有 3000r/KWh 字样，表示每消耗1KWh 的电能，电能表的转盘转r。
若室内只21782接了一只灯泡，测出转盘 3min 内转了 15r，则灯泡在这本月底示数段时间内消耗的电能是KWh＝J。
5．关于家庭电路中的电能表，下列说法中正确的是 （ ）A．电能表的作用是测量用电器中通过电流大小的B．电能表转盘转速越快，用电器消耗的电能越多C．电能表的作用是测量用电器消耗电能多少的D．电能表的测量值是以“KW”为单位的6．小明家电能表和电冰箱的铭牌如下表：KWh00185220V 10A 50H 3000/KWh NO.1866711BC—65B 电冰箱额定电压220V额定功率70W工作频率50Hz耗电量0.5KWh/24h根据表中的信息回答下列问题： （1）电冰箱每天消耗的电能是多少 J？ （2）若电能表后只有电冰箱在工作，每天电能表的转盘转多少转？7．在日常生活中，供电部门是根据和来确定向用户收取电费的多少的。
8．一个家用电能表上标有如下几个重要参数：“220V 10A”、“600r/KWh”等。
其中“220V”表示，“10A”表示，“600r/KWh”是指接在这个电能表后的用电器，每消耗 1KWh 的电能，电能表的转盘转动r。
(含答案)九年级物理苏科版下册课时练《15.1 电能表与电功》(1)
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！九年级物理苏科版下册《15.1电能表与电功》课堂练习一、单选题1．小易家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．电能表是测量电功率的仪表B．他家在这段时间内消耗的电能为903kW·hC．若只让一个“220V1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的测量值是以“J”为单位2．小刚同学家的电能表上标有“600r/（kW·h）”字样，他用钟表记录了10min内电能表上的转盘转过120r，则他家的用电器在这段时间内消耗的电能是（）A．7.2kW·h B．0.72kW C．0.2kW D．0.2kW·h3．图中甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法中正确的是（）A．电能表是计量电功率的仪器B．该家庭在这段时间内总共用电2000kW·hC．1kW·h相当于3.6×105JD．该电能表转盘每转过600转，电路消耗电能0.5kW·h4．有一块手机用的锂电池，上面标明电压是3.7V，容量为1130mA·h，它充满电后大约储存的电能为：（）A．4.181×103J B．4.181kW·h C．1.50516×104J D．1.50516kW·h5．某同学家的电能表，计数器上先后两次的示数和，则这段时间内该同学家消耗的电功度数是（）A．13B．3C．30D．336．关于电能和电功，下列说法正确的是（）A．家用电器每消耗1度电，产生的热量就是3.6×106JB．用电器消耗的电能等于电流通过该用电器所做的功C．电流做功的过程实质就是其他形式能转化为电能的过程D．通过导体的电流越大，电流做的功就越多7．如图，电源电压保持不变，当开关S闭合后，灯L1、L2都能正常工作，且甲、乙两个电表的示数之比是3:4，则通电10min灯L1、L2消耗的电能之比是()A．1:3B．3:1C．4:3D．3:48．关于电功，下面说法正确的是（）A．通电时间越长，电流做功越多B．通电电流越大，电流做功越多C．用电器两端电压越大，电流做功越多D．以上说法都不对9．对电能表上的几个重要参数的表述，下列说法中不正确的是（）A．“220V是说这个电能表应该在220V的电路中使用B．“10（20）A”是说这个电能表允许通过的电流为10AC．“50Hz”是说这个电能表在50Hz的交流电路中使用”是说接在这个电能表上的用电器每消耗1kW·h的电能，电能表D．“600revs/(kW h)上的转盘转过600转10．下列关于电功的说法中，错误的是（）A．用电器消耗电能的过程，就是电能转化为其他形式的能的过程B．用电器消耗的电能越多，电流做的功越多C．电动机工作时，电流做功将电能转化为机械能D．电功的单位与电能的单位是不同的二、填空题11．“无人机”在拍摄调查，无人配送等方面具有广阔的前景。
2025年苏科版九年级下册物理第15章第1节第1课时电能表与电功
1星题 夯实基础
下列说法中错误的是( B ) A. “220 V”是说这个电能表应该在220 V的电路中使用 B.“10(20)A”是说这个电能表使用时额定最大电流为10A C.“50 Hz”是说这个电能表应在50 Hz的交流电路中使用 D. 若电能表上的转盘转过600 r，则表示接在这个电能表上
2星题 提升能力
(4)在关闭了所有用电器后，小明的妈妈用一只电熨斗熨烫 衣服，已知电路两端的电压是220 V，通过电熨斗的电 流是4.5 A，熨烫一件衣服需10 min，则电流做了 _5_.9_4_×__1_0_5_J的功，这段时间内，电能表转盘转了 __4_9_5____r.
2星题 提升能力
【点拨】用电熨斗熨烫衣服过程中，电流做功W″＝UIt＝ 220 V×4.5 A×10×60 s＝5.94×105 J＝0.165 kW·h，则这段 时间内，电能表转盘转了0.165 kW·h×3 000 r/(kW·h)＝ 495 r.
第十五章 电功和电热 一、电能表与电功
第1课时 电能表与电功
习题链接
温馨提示：点击 进入讲评
1A 2C 3B 4C 5D
6 7 8 9D 10
答案呈现
11 3 200 12 13 200；113
1星题 夯实基础
1. 下列物理量中电能表可用来直接测量的是( A )
A. 用电器消耗的电能
B. 电路中电流的强弱
返回
1星题 夯实基础
6.[2024·南京江北新区校级月考]电能的国际单位是__焦__耳___， 符号为____J____；常用单位还有“度”，学名叫作 __千__瓦__时__，符号为__k_W__·_h__. 它们的关系是 _1__k_W_·_h_＝__3_._6_×_1_0_6_J__.
苏科版九年级物理下册15.1电能表与电功课后练习
§15.1 电能表与电功1．用大吊车起吊重物，若在吊车内电动机两端的电压越____，通过电动机的电流越____，通电时间越____，重物上升的高度也就越____，电流做的功也越多．2．某户在本月初电能表的读数是２３５８７，到月底时电能表的读数是２３９５９，该本月共用电千瓦时．3．表俗称电度表（或火表），它是用来测定的仪表，1度电= 焦耳．4．在通电时间相同的情况下，电压越大，电流越大，电流做功越；如果电压和电流不变，通电时间越长，电流做功就越．所以电流在某段电路上所做的功，等于这段电路上、和的乘积．写成公式是．5．电灯发光时，电能转化为，电铃发声时，电能转化为，蓄电池被充电时，电能主要转化为，电流通过电炉时，电能转化为，电流通过电风扇时，电能主要转化为能，电流通过电动机做功的过程中，电能主要转化为．总之，电流做功的过程就是将电能转化为___ ____能的过程．6．某段电路两端的电压是 6 V，通过它的电流是0.5 A，则通电 5 min，电流做功________J．（过程：）7．一小电动机在 6 V的电压下，电流在 1 min内做功180 J，通过电动机的电流是_______A．（过程：）8．下列各项不属于功的单位的是（）A．焦B．牛·米C．伏·安·秒D．伏·安／秒9．两根导线的电阻比是3∶4，通过的电流之比为4∶3，在相同时间内，电流通过两根导线所做的功之比是（）A．l∶l B．4∶3 C．16 ∶ 9 D．9∶1610．电流在一段电路上做的功，决定于电路中的（）A．电流B．电流和这段两端电路的电压C．电路两端的电压和导体的电阻D．电流强度、这段电路两端的电压和通电时间11．一个电热器电阻是440 Ω，把它接入电路中工作时，10 min消耗的电能是66 000J，求用电器两端的电压是多大?12．电能表上标有“3 000 r／（kW·h）”的字样，如果在该表所在的照明电路中只有一个用电器工作，6 min电能表的转盘转过30 r，那么，该用电器消耗电能为多少？通过它的电流为多大？。
九年级物理全册第十五章电功与电热15、1电能表与电功第2课时电功及其计算习题新版苏科版
①表中有1个数据记录错误，该数据是___0_._1_2__．
【点拨】电阻 R1 和滑动变阻器 R3 串联时，电路的 最小电流 I 小＝RU总＝12＋6 30 A>0.12 A，表明表中第 一个数据是错误的．
②请根据表中数据判断R1和R3的连接方式并简述理由． 解：由于表格中的电流都小于0.5 A，表明滑动变 阻器接入电路后，电路的总电阻变大，表明电阻 R1和滑动变阻器R3串联．
11．将4 Ω的电阻接到12 V的电源上，消耗1 080 J的电 能，则通电时间为( ) A．300 s B．30 s C．22.5 s D．225 s
【点拨】由 I＝UR和 W＝UIt 可得 W＝UR2t，故通电时间
t＝WUR2 ＝1
080 (12
J×4 V)2
2．【中考·苏州】如图所示的电路中，电源电压为 6 V， 电阻R1、R2的阻值分别为12 Ω和6 Ω.闭合开关S，则：
(3)小芳想通过测量ab接线柱间、cd接线柱间的电压找出 看不到灯亮的原因．请在图中补充完整用电压表测ab 接线柱间的电压时的实物图． 测量时若出现下表中的情况，请根据数据判断可能导 致看不到灯亮的原因．
情况一 情况二
Uab/V Ucd/V
2.10 0 2.20 0.40
电流表示 数I/A
0.30 0.14
解：电流I＝50 mA＝0.05 A. 通电时间t＝10 min＝600 s. 电流做功W＝UIt＝220 V×0.05 A×600 s＝6 600 J. 节能灯10 min内消耗的电能为6 600 J.
9．【中考•广东】小明连接了如图所示的电路，灯泡上标 有“2.5 V 0.3 A”．
(1)在方框内画出实物图对应的电路图．
苏科版物理九年级上册15.1电能表与电功同步检测(有解析)
苏科版物理九年级上册 15.1电能表与电功同步检测一、单选题1．将一台标有“220V 1000W”的取暖器单独接在家庭电路中，正常工作1小时后，电能表示数如图所示，下列说法中正确的是（）A．电能表主要用来测量用电器的电功率B．这段时间内电能表转盘转了2500转C．其他家用电器和取暖器一起正常工作时，电能表转盘转速不变D．这段时间内取暖器消耗了31.6kw·h的电能2．“焦耳”是下列哪个物理量的单位（）A．功率B．电功C．压强D．长度3．“天问一号”火星探测器和火星车都使用了一种新型材料——纳米气凝胶，能在“极热”和“极寒”两种严酷环境下，保证工作平台正常工作，不受环境温度影响。
同时这种材料具有超轻特性，它的质量大约只有同体积水的质量的166，极大地减小了火星车的负担，让它运动更灵活（ρ水=1.0×103kg/m3）。
下列说法正确的是（）A．纳米气凝胶的质量小所以具有超轻特性B．纳米气凝胶具有耐高温的性能C．纳米气凝胶具有良好的导热性D．纳米气凝胶密度约为1.5g/cm34．现有两个用电器，电风扇标有“220V 110W”，白炽灯标有“36V 110W”，当它们都正常工作时，则以下说法正确的是（）A．电流通过白炽灯做功较快B．相同时间内电流通过它们产生的热量相等C．这两个用电器的电阻值相等D．相同时间内它们消耗的电能相等5．三峡工程举世嘱目，其水电站的年设计发电量在8亿千瓦时以上，“千瓦时”是下列哪一个物理量的单位（）A．时间B．电流C．电功D．电功率6．下列说法中正确的是（）A．只要电荷移动就会形成电流B．摩擦起电的实质是创造了电荷C．一根导线均匀拉长后其电阻变小D．长时间使用的手机发烫，是因为电流的热效应7．下列家用电器中，应用了电动机的是A．电熨斗和日光灯B．电风扇和洗衣机C．电饭锅和微波炉D．电热毯和电热水壶8．下列物理量中，以科学家的名字“焦耳”作为单位的物理量是A．电压B．电阻C．电流D．电功9．如图所示电路，电源电压为12V且保持不变。
九年级物理全册15.1电能表与电功同步练习2(苏科版附答案)【DOC范文整理】
九年级物理全册15.1电能表与电功同步练习2（苏科版附答案）1电能表与电功图是将三个家庭一个月的用电费用制成的柱状图，下列判断正确的是A.在这三个家庭中，王家家用电器正常工作时的电流一定最大B.在这三个家庭中，赵家家用电器正常工作时的时间一定最短c.在这三个家庭中，王家家用电器的总功率一定最大D.以上说法均不正确在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是A．电流通过A、B所做的功是A＜BB．电流通过A、B所做的功是A＞Bc．电流通过A、B所做的功是A=BD．无法比较电流通过A、B时做功的大小如图电路中，先闭合开关S1，再闭合开关S2，电路中消耗的电能将A．减小B．增大c．不变D．无法判断如图为甲、乙两种用电器的铭牌，则在24h内正常使用电风扇、电冰箱消耗的电能情况是A．电风扇比电冰箱多B．电风扇比电冰箱少c．电风扇和电冰箱一样多D．无法比较甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为A．5：1B．5：4c．4：5D．5：8如图所示的电路，电源电压6V且保持不变。
当只闭合开关S1时，电流表的示数为I1；当开关S1、S2均闭合时，电流表的示数为I2，且I1∶I2＝1∶3，则R1∶R2＝______；若开关S1、S2均闭合时，电流表的示数为0.6A，则通电1in 的时间内，R1消耗的电能是______j。
有一款手机用的锂电池,上面标明电压为 3.7V,容量为1000A•h,给它充电时,是电能转化为能,充满电后,大约存储了j的电能。
若某家庭使用功率为XX，容积为100L的电热水器，加满水后，把初温是10℃的水加热到70℃，这些水需要吸收的热量是j，若该电热水器的效率为70%，则需要加热的时间为s．[c水=4.2×103j/如图所示的电路中，电源电压恒为24V，电阻R1的阻值为20Ω，滑动变阻器R2上标有“100Ω3A”字样．闭合开关后，电流表的示数为0.3A．求：此时电阻R1两端的电压U1；此时变阻器R2接入电路的阻值；in内R2上消耗的电能．参考答案345DABAB1∶2144化学133202.52×1071.8×1046V60Ω648j。
苏科版物理九年级下册第15章-15.1-电能表与电功-同步练习(2016)
15.1 电能表和电功一．选择题1．电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度2．下列实例中是为了将电能转化为内能的是（）A．使用核能发电B．阳光促使植物生长C．用电热水壶烧水D．电力驱动列车行驶3．小明同学在家洗澡时，接触和使用了不少物理知识，其中错误的是（）A．电热水器是将内能转化为电能的电器B．热水淋在身上感到暖和，热水和皮肤之间发生了热传递C．浴室内的镜面上常有一层水雾，是液化现象D．使用沐浴液时室内充满了香味，说明分子在不停地运动4．已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J5．电能表可以直接测量（）A．电流通过用电器所做的功B．电路两端的电压C．电路中的电流D．用电器消耗的电功率6．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/kW•h”表示每消耗1kW•h的电能，指示灯闪烁1600次，下列选项中正确的是（）A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911kW•hC．小明家干路中的电流不得超过10AD．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W7．小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW8．如图为甲、乙两种用电器的铭牌，则在24h内正常使用电风扇、电冰箱消耗的电能情况是（）A．电风扇比电冰箱多B．电风扇比电冰箱少C．电风扇和电冰箱一样多D．无法比较二．填空题9．某电视机功率为100W，若每天使用4h，则每月消耗的电能为kW•h（按30天计）10．一台“220V 120W”的液晶电视机，正常工作2h消耗的电能为KW•h．11．如图中电能表的示数是kW•h；电炉丝通过导线连接到电路中，通电时电炉丝热得发红，而导线几乎不发热，主要是因为导线的电阻远（选填“大于”或“小于”）电炉丝的电阻．12．甲车两侧远光灯的规格均为“12V 60W”，供电的蓄电池电压为12V，最大容量为60Ah．某天晚上，该车熄火时忘记关闭远光灯，则车上蓄电池最多能供两个远光灯正常工作h．第二天由于蓄电池的电能耗尽，甲车无法启动，需要借用乙车的蓄电池“搭电”启动，如图所示．“搭电”时，先用电线将甲车蓄电池的正极和乙车蓄电池的极相连，再将另两个电极用电线连通（如果误接，蓄电池会被短路）．13．家庭中的电灯、电视和电冰箱等用电器都是联在电路中的，小明家中一周前、后电能表示数如图所示，他家这周消耗了kW•h的电能．14．某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为kW•h，电功率为kW，这些电能可供一只“220 10W”的节能灯正常工作h．15．电能表是用来测的仪表，如图是小军家月初和月末电能表的示数，则他家本月用电kW•h．16．手机的电池铭牌上××mAh看不清了，但发现了4.0Wh字样．此电池在充满电时贮存的电能为J．电极处略有凹陷，可以在一定程度上防止和硬币、钥匙等金属物体接触引起从而损坏电池．三．实验探究题17．如图所示的电能表应该在V的电路中使用，此时电能表的读数为kW•h．18．在验证“电功和电流、电压的关系”活动中，同学们设计了如图甲、乙、丙三个电路．（1）经过讨论，同学们一致认为不应该选择图（选填“甲”、“乙”或“丙”）电路，理由是该图无法利用控制变量法进行探究；（2）为验证电流做功和电压的关系，应该选择图所示的电路；（3）小明发现，按图乙电路实验时L1比L2亮，同时观察到A1示数比A2大，由此可得出的结论是；接着他将这两个灯泡按图丙连接好观察到（选填“L1”、“L2”）更亮．19．如图所示，电子式电能表盘上标有“3000imp/kW•h”的字样（“3000imp/kw•h”指接在这个电表上的电器每消耗1kW•h的电能，电能表上指示灯闪烁3000次），现将若干盏规格都为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为J，接入的节能灯共有盏．20．某同学用如图所示的电路来探究“影响电功大小的因素”．（1）该同学是为了探究电流做功的多少和的关系，实验中需要的测量仪器是；（2）实验中，该同学是通过观察比较来判断相同时间电流做功的多少；（3）实验中，选用的两个灯泡的阻值是（填“相同”或“不同”）．（4）该同学通过正确操作和观察得出的结论是：．四．计算题21．某课外活动小组在社会实践活动中获得：（1）某工厂用电电压U=380V，电流I=500A，则该工程1h可消耗多少kW•h的电能？（2）某水利发电站（如图甲）的部分信息：①发电站供电功率P1=2×106kW，而用户用电功率为P2=1.2×106kW，出现了多余的电能被全部浪费掉的现象，若平均每天供电、用电时间均为5h，则平均每天浪费多少kW•h电能？②该发电站经过改进，能回收原来每天浪费的全部电能，并经转化可再次发电，再次发电的电能和回收的电能之间的关系如图乙所示，如果6×103kg的水从该电站上游落下可发电1kW•h，则改进后的发电站每天回收后再发电的电能相当于多少质量的水所发的电？22．如图是家庭常用的电热水壶，其铭牌数据如表所示：（取g=10N/kg）额定电压220V额定加热功率2000W容量 1.5L频率50Hz（1）若烧开一壶水需要280s的时间，那么这段时间电热水壶消耗的电能是多少焦？（2）水壶装满水时水深10cm，水对壶底产生的压强是多少？（3）电热水壶自重0.8kg，外底面积为0.02m2，装满水时电热水壶对底座产生的压强是多大？23．如图1是电吹风工作原理的电路图（R为电热丝，M为电动机）．图2是该电吹风的铭牌．求：（1）该电吹风正常工作且吹热风6min，消耗的电能为多少kW•h？（2）电吹风正常工作且吹热风时，流过电热丝的电流有多大？（3）电热丝R的阻值有多大？（电热丝阻值随温度的变化不计）五．解答题24．当前“雾霾”成为全社会关注的热点，雾霾笼罩已经严重污染了空气质量．为了缓解空气污染，我国多地市启动了“光伏工程”示范项目，在屋顶安装太阳能光伏板，利用太阳能电池在太阳光照射下发电．如图所示是某中学的教学楼顶安装了总功率为20kW的光伏发电系统．请回答：（1）雾是空气中的水蒸气形成的；（2）光伏发电系统发电时，能转化为能；（3）按一天的有效光照时间8h计算，某中学光伏发电系统一天共发电kw•h，这些发电量如果由热电转换效=3.0×107J/kg ）率为30%的热电厂来完成，需要燃烧kg煤；（煤的热值q煤（4）你一定很关注“雾霾天气”的报道，请结合所了解的知识，谈谈家庭光伏发电的优点：（谈一点即可）．25．随着生活水平的提高，扫地机器人逐步进人普通家庭．扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电座充电等诸多智能功能．如图乙是某款扫地机器人及铭牌上的部分参数，请回答下列有关问题：（1）电池容量“2000mAh”是指当工作电流为2000mA，能持续供电1小时．充满电后共有多少电能？（2）若所有电量用于扫地，则可供机器人持续正常工作多少时间？（3）机器人的供电系统设有自动充电功能，当检测到电池容量低至10%时会自动返回充电．若返回过程中受到的阻力为20牛，为确保机器人能顺利返回充电，需要充电时离充电座最远为多少米？（剩余电池容量的40%用于提供克服阻力做功）26．如图甲所示为某实验室的自动恒温箱，箱内简化后的电路图如图乙所示．控制电路中电源电压为12V，定值电阻R1的阻值为5kΩ，R2为恒温箱内的热敏电阻，丙图是R2阻值随温度变化的图象．电压鉴别器接在控制电路的A、B两点间，它可通过内部的电磁继电器控制加热电路中开关S的通断．当U AB小于2V时，鉴别器将使加热电路中开关S闭合，使加热电路的电热丝通电而发热，从而使箱内温度升高；当U AB大于3V时，鉴别器将使开关S断开，停止加热．分析电路时，可将电压鉴别器内部视为断路．求：（1）若恒温箱中电热丝电阻为60.5Ω，一天实际工作时间为8h，加热电路一天消耗的电能是多少？（2）该恒温箱内的温度将保持在怎样的范围？（3）若想使此恒温箱内的最高温度升高到45℃，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施？27．如图甲所示为某种遥控航拍无人机，由于体积小，重量轻，拍摄效果好，操控方便，深受航模爱好者喜欢．下表是它部分技术参数．（1）图乙是它的螺旋桨，形状跟机翼相似，螺旋桨高速旋转，给无人机提供上升的动力，所利用的原理是，在图乙中画出飞机在空中盘旋时所受的这个力的示意图．（2）无人机在上升过程中，被拍摄景物所成的像逐渐，拍摄范围．（选填“变大”、“变小”或“不变”）（3）技术参数中“能量”一栏数值是多少？（结果取整数）技术参数飞机器质量（含电池及桨）1280g最大上升速度5m/s最大下降速度3m/s最大水平飞行速度15m/s最大上升高度6000m智能飞行电池容量4480mAh正常工作电压15.2V飞行时间约23min能量W•h相机镜头焦距20mm（4）某次航拍过程中，无人机以1.2m/s速度匀速竖直上升，正常工作时它将电能转化为机械能的效率为92%，则该过程中智能飞机电池工作电流多大？（不计空气阻力，结果保留一位小数）28．随着生活水平的提高，扫地机器人逐步进人普通家庭．扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电座充电等诸多智能功能．消耗的电能中有40%用于克服摩擦力做功．如图是某款扫地机器人及铭牌上的部分参数，请回答下列有关问题：（1）电池容量“2000mAh”是指当工作电流为2000mA，能持续供电1小时．若充满电后所有电量用于扫地，则可供机器人持续正常工作多少时间？（2）已知集尘盒空置时机器人运动过程中受到的摩擦阻力为16N，查阅资料显示摩擦力和压力成正比．则达到最大集尘量时机器人运动的速度为多少？项目指标参数工作电压15V净重4kg最大集尘量1kg功率20W电池容量2000mAh（3）机器人的供电系统设有自动充电功能，当检测到电池容量低至10%时会自动返回充电．为确保机器人能顺利返回充电，需要充电时离充电座最远为多少米？29．阅读短文，回答问题：双金属片温控器电饭煲、电熨斗、电热暖手宝等家用电热器具的基本结构中均有电热元件和温控器，温控器大多采用双属片温控元件，起接通和断开电路的作用．双金属片是利用两种温度膨胀系数相关较大的金属材料叠压组合而成的，当温度升高时，膨胀系数大的金属层会向膨胀系数小的金属层弯曲．双金属片温控器可分为常闭触点型和常开触点型两种，常闭触点型工作原理如图甲，常温下，双金属片端部的触点和弹性铜片上的触点相接触，温控器接通电路，电热元件发热，双金属片受热弯曲，当温度长高到一定值时，双金属片端部的触点和铜片触点分离，电路断开，电热元件散热，温度降低，双金属片恢复原状，电路再次接通，如此反复能控制被加热物体的温度，如图乙所示的常开触点型温控器工作情况和前者相反，常温下电路是断开的，双金属片受热升温会使电路接通．（1）温控器实质上就是一个受温度控制的（电源/开关/用电器）．（2）电饭煲将饭煮好后还能使饭保温，即当饭变凉时再自动接通电源加热，温度较高时又停止加热，其中的温控器应采用如图（甲/乙）所示的类型．（3）如图甲和乙所示的两种类型的温控器而言，关于双金属片上下两层金属材料的温度膨胀大小的比较，下列说法正确的是A、甲图中上层较大，乙图中下层较大B、甲图中下层较大，乙图中上层较大C、甲图和乙图中均是上层较大，D、甲图和乙图中均是下层较大（4）如图甲所示的常闭触点型温控器中，常温下弹性铜片的弹性势能应比触点分离时的（大/小）．（5）电热元件若直接和220V直流电源相连，电功率为1000w，当它和温控器串联并和220V直流电源相连时，电热元件两端电压和时间关系图象如图丙，如此工作2小时消耗的电能为KW•h．30．荣威e950插电式混合动力汽车于今年3月正式上市，百公里平均油耗约1.7升．它有两种动力系统，汽车加速，汽油机提供的动力不足时，蓄电池的电能转化为动能，使汽车加速更快；汽车减速，汽车动能转化为电能，由蓄电池贮存起来，减少能量的消耗．两种动力系统也可独立工作，只有汽油机工作时，和一般的汽车不同：只使用电力时，由电动机提供动力．如表是国产某混合动力汽车蓄电池的铭牌，其中电池容量是蓄电池贮存的最大电能（储存电能的本领是表示电池容量的另一方式），该汽车匀速行驶时受到的阻力为1440N，求：（1）在家庭电路中对放电完毕的蓄电池充满电要多长时间？（2）该汽车匀速行驶100km过程中牵引力做的功为多少？（3）蓄电池充满电后，仅由电动机提供动力，电能转化为机械能的效率为80%，汽车匀速持续行驶的最大距离是多少km？（4）假设汽车受到的阻力不变，仅由汽油机提供动力，汽油的热值为5.0×107J/L（即焦耳/升），汽油机的效率为24%，汽车匀速行驶100km的油耗是多少升．电池容量44kW•h充电电压220V充电电流20A输出电压150V参考答案和分析一．选择题1．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度【分析】（1）电功是表示电流做功多少的物理量，指的是一段时间内消耗电能的多少；（2）电能表是测量电功（电能）的仪表，使用时串联在电路里．【解答】解：电能表（俗称电度表）是用来测用户消耗电能多少的仪表，国际单位是千瓦时（kW•h），俗称“度”；电流表是测量电路中电流大小的仪表，国际单位是安培（A）；电压表是测量电路两端电压大小的仪表，国际单位是伏特（V）；故A符合题意，BCD不符合题意．故选：A．【点评】本题考查了电学中测量工具的作用，对常见仪表、仪器、工具要知道它的用途，并会正确使用，属于基础性题目，比较简单．2．（2016•贵阳）下列实例中是为了将电能转化为内能的是（）A．使用核能发电 B．阳光促使植物生长C．用电热水壶烧水D．电力驱动列车行驶【分析】在电流的热效应中，消耗电能转化为内能，据此做成了各种电热器．分析各个选项中的能量转化得出正确答案．【解答】解：A、使用核能发电，是将核能转化为电能，故A不符合题意；B、阳光促使植物生长，是将太阳能转化为化学能，故B不符合题意；C、用电热水壶烧水，消耗电能转化为内能产生热量，被水吸收，使水的内能增加、温度升高，故C符合题意；D、电力驱动列车行驶，消耗电能转化为机械能，故D不符合题意．故选C．【点评】本题考查了核能发电、光合作用、电热器、电动机的能量转化，属于基础题目．3．（2016•西宁）小明同学在家洗澡时，接触和使用了不少物理知识，其中错误的是（）A．电热水器是将内能转化为电能的电器B．热水淋在身上感到暖和，热水和皮肤之间发生了热传递C．浴室内的镜面上常有一层水雾，是液化现象D．使用沐浴液时室内充满了香味，说明分子在不停地运动【分析】（1）用电器都是将电能转化为其它形式的能，不同的用电器利用的能量不同；（2）当两个物体间有温度差时，物体间就会发生热传导；（3）液化是指气体变为液体的现象；（4）分子在不停的做无规则运动．【解答】解：A、电热水器工作时，消耗了电能，产生了热量，因此电热水器是将电能转化为内能的电器；故A错误；B、热水的温度高于人体的温度，当热水淋在身上时，热水和皮肤之间发生了热传递，所以身上感到暖和；故B正确．C、浴室内的镜面上的水雾是由于温度较高的水蒸气遇冷而形成的一层小水滴，故是液化现象；故C正确．D、使用沐浴液时室内充满了香味，是因为香味分子在不停地运动；故D正确．故选A．【点评】通过生活现象，考查了能量转化、改变内能的方式、物态变化以及扩散现象．说明生活处处皆学问，同时说明物理和生活的密切关系．4．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min 内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J【分析】电动机正常工作时其电路是非纯电阻电路，产生的热量只能用Q=I2Rt计算，消耗的电能只能用W=UIt计算．【解答】解：电动机产生的热量：Q=I2Rt=（2A）2×0.5Ω×60s=120J．电动机消耗的电能为W=UIt=6V×2A×60s=720J．故A正确，BCD错误．故选A．【点评】本题考查了电动机中的转化的能量的计算．在电动机工作时，电能转化为了机械能和内能，内能大小只能由Q=I2Rt计算．对外做功由能量守恒求解即可．5．（2016•钦州）电能表可以直接测量（）A．电流通过用电器所做的功B．电路两端的电压C．电路中的电流 D．用电器消耗的电功率【分析】电能表是测量电功的仪表，根据对各物理量的测量工具的掌握分析答题．【解答】解：A、电能表可以直接测量电功，即可以测量电流通过用电器所做的功，故A正确；B、电路两端的电压用电压表测量，故B错误；C、电流可以用电流表测量，故C错误；D、用电器消耗的电功率，可以用伏安法测量，故D错误．故选A．【点评】本题考查了电能表的作用，本题是一道基础题，掌握基础知识即可解题，平时要注意基础知识的学习和掌握．6．（2016•武汉）如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/kW•h”表示每消耗1kW•h的电能，指示灯闪烁1600次，下列选项中正确的是（）A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911kW•hC．小明家干路中的电流不得超过10AD．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W【分析】从电能表表盘可得到的信息：①电能表指示灯闪烁的快慢反映了电路消耗电能的多少；②电能表读数时，最后一位是小数，单位kW•h；③根据10（20）A的含义判断；④1600imp/kW•h表示每消耗1kW•h的电能，指示灯闪烁1600次，据此求出指示灯闪烁32次消耗的电能，然后根据P=求出电饭锅的功率．【解答】解：A、因为电能表指示灯闪烁的快慢反映了做功的快慢，因此指示灯闪烁越快，电能表所在电路的总功率越大，故A 错误；B、小明家上月消耗的电能为：5637.8kW•h﹣5546.7kW•h=91.1kW•h，故B错误；C、因为电能表允许通过的最大电流为20A，因此小明家干路中的电流不得超过20A，故C错误；D、指示灯闪烁32次消耗的电能：W=kW•h=0.02kW•h；电饭锅的功率：P===0.6kW=600W．故选D．【点评】本题考查对电能表参数的理解，关键是要明白各参数的物理意义，还要能读出电能表的示数和计算出当月消耗的电能以及用电器的功率．7．（2016•娄底）小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW【分析】（1）电能表是用于测量电能的仪表；（2）交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率；（3）读出5月和6月份电能表的示数，而后计算出电能多少即可；（4）2500R/kW•h表示每消耗1kW•h的电能，电能表的转盘转2500转，据此求出10min内消耗的电能，再根据P=求出该电能表上用电器的总功率．频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，【解答】解：A、电能表是测量用电器消耗电能多少的仪表，故A错误；B、频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，故B错误；C、6月初的示数1537.7kW•h，5月初，小明家中的电能表示数1432.7kW•h，故小明家5月初至6月初消耗的电能是W=1537.7﹣1432.7=105kW•h，故C正确；D、电能表的转盘转250转消耗的电能为：W=kW•h=0.1kW•h，该电能表上用电器的功率：P===0.6kW，故D错误．故选C．【点评】本题考查了电能表的作用和消耗电能的计算，关键是电能表参数含义的理解和掌握．8．如图为甲、乙两种用电器的铭牌，则在24h内正常使用电风扇、电冰箱消耗的电能情况是（）A．电风扇比电冰箱多 B．电风扇比电冰箱少C．电风扇和电冰箱一样多 D．无法比较【分析】电风扇连续工作，采用功率乘以时间的方法；电冰箱间歇工作，采用每12h耗电量乘以时间的方法．【解答】解：电风扇消耗的电能：W1=Pt=0.06kW×24h=1.44kW•h，电冰箱消耗的电能：W2=0.50kW•h，因为W1＞W2，所以电风扇耗电多．故A正确，BCD错误故选A．【点评】本题考查消耗电能的计算，关键是公式及其变形的灵活运用，难点是知道电冰箱不是持续工作的，计算消耗的电能时不能使用公式W=Pt来计算，只能用耗电量来计算．二．填空题9．（2016•安徽）某电视机功率为100W，若每天使用4h，则每月消耗的电能为12kW•h（按30天计）【分析】已知每天看电视的时间，可以得到每月电视机的工作时间．已知电视机的功率和每月的工作时间，利用公式W=Pt得到每月消耗的电能．【解答】解：电视机每月的工作时间为t=30×4h=120h；P=100W=0.1kW，由P=可得，每月消耗的电能W=Pt=0.1kW×120h=12kW•h．故答案为：12．【点评】此题考查的是电能计算公式的使用，是一道基础题，难度较小，解答过程注意单位换算．10．（2016•宁夏）一台“220V 120W”的液晶电视机，正常工作2h消耗的电能为0.24KW•h．【分析】已知电视机的额定功率和工作时间，根据公式W=Pt可求消耗的电能．【解答】解：已知P=120W=0.12kW，t=2h，由P=可得，正常工作2h消耗的电能：W=Pt=0.12kW×2h=0.24kW•h，故答案为：0.24．【点评】本题考查电功的计算，解题过程中要注意单位的换算，比较简单，属于基础知识．11．（2016•河池）如图中电能表的示数是1322.8kW•h；电炉丝通过导线连接到电路中，通电时电炉丝热得发红，而导线几乎不发热，主要是因为导线的电阻远小于（选填“大于”或“小于”）电炉丝的电阻．【分析】（1）电能表读数：最后一位是小数，单位是kW•h；（2）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等）、通电时间是相同的，而电炉丝的电阻比导线的电阻大，据此分析回答．【解答】解：（1）由图可知，电能表示数是1322.8kW•h；（2）电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，由于R电炉丝＞R导线，根据Q=I2Rt可知，电流产生的热量：Q电炉丝＞Q导线，所以出现电炉丝热得发红，而导线却几乎不发热．故答案为：1322.8；小于．【点评】（1）考查了电能表的读数方法，关键是知道电能表的最后一位是小数，单位是kW•h；（2）考查对焦耳定律及使用、串联电路电流关系的了解和掌握，知道电炉丝和相连接的铜导线为串联是本题的关键．12．（2016•宁波）甲车两侧远光灯的规格均为“12V 60W”，供电的蓄电池电压为12V，最大容量为60Ah．某天晚上，该车熄火时忘记关闭远光灯，则车上蓄电池最多能供两个远光灯正常工作6h．第二天由于蓄电池的电能耗尽，甲车无法启动，需要借用乙车的蓄电池“搭电”启动，如图所示．“搭电”时，先用电线将甲车蓄电池的正极和乙车蓄电池的正极相连，再将另两个电极用电线连通（如果误接，蓄电池会被短路）．【分析】（1）甲车两侧远光灯并联，总功率等于两灯功率之和，根据P=UI求出总电流，根据I=求出车上蓄电池最多能供两个远光灯正常工作的时间；（2）甲、乙两车正负极依次串联时会造成电源短路，烧坏电源，据此判断两车“搭电”启动时的连接方式．【解答】解：（1）甲车两侧远光灯并联，总功率P=2×60W=120W，由P=UI可得，总电流：I===10A，由I=可得，车上蓄电池最多能供两个远光灯正常工作的时间：t===6h；。
苏科版物理九年级下册第15章 15.1电能表和电功归纳总结及巩固提升训练(word版含答案)
15.1电能表与电功[学习目标]1.通过阅读课本信息，能说出电能表主要技术参数的物理含义，会读电能表的示数；2.通过比较两个灯泡的亮暗，能说出影响电流做功多少的因素，会用W=UIt进行简单计算。
[学习过程]想一想:家里要定期交电费，电费的多少表明什么？电费的多少与哪些因素有关？第一模块:电能表[目标导入]熟悉电能表上的参数[自主学习]用来测量电路消耗电能多少的仪表叫做___________，常用的家用电能表有________和__________两种。
“读一读”电能表的技术参数①电压：220V 表示电能表适用的额定电压是220V①电流规格：10 (40) A“10A”表示基本电流，它是确定电能表有关特性的电流值；(40) A是电能表能满足测量准确要求，且能长期正常运行的最大电流值。
①频率：50Hz 我国交流电的频率为50Hz①电能表常数：3200imp/(kW•h) 表示每消耗1 kW•h电能，电能表的指示灯闪烁3200次1920r/(kW•h)：表示电路中每消耗1 kWh电能，电能表的转盘转动1920圈220 100 600x/1R2①计量单位：千瓦时，符号kW•h；俗称“度”，1 kW•h=3.6x106J[展示与提升]1. 0.2度=___________kW•h=____________J2.石刚家的感应式电能表上月的数字，这个月的数字如下图所示，可知他家本月用电_______度，若每度电0.5元，则他家本月应支付电费_______元(供电部门般按度的整数收费)。
若一段时间内该电能表的转盘转动了200圈，则用电器消耗的电能为_________________。
第二模块:电功[目标导入]能建立电功概念，说出影响电流做功的因素[自主学习]家里的电灯，电扇等工作一段时间，电能表的示数会发生变化，这说明用电器消耗了电能，即电能转化成了其他形式的能。
做功过程总伴随着能量转化，电流做了多少功，电路就消耗了多少电能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15.1电能表与电功
（ ）1．电能表在电路中测量的是（ ）
A 、电流
B 、电压
C 、电功
D 、电阻
（ ）2．电功的国际单位是
A ．伏特（V ）
B ．安培（A ）
C ．瓦特（W ）
D ．焦耳（J ）
（ ）3．下列属于电功的单位的是
A ．V·A
B ．kW·h
C ．A 2·Ω
D ．kW
（ ）4．关于电功，下列说法中正确的是
A 、用电器通电的时间越长，电流做的功一定越多
B 、通过用电器的电流越大，电流做的功一定越多
C 、用电器两端的电压越大，电流做的功一定越多
D 、用电器消耗的电能越大，电流做的功一定越多
（ ）5．如图所示，是感应式电能表的表盘示意图。
与其技术参数有关的说法正确的是
A ．正常工作时额定功率为220V
B ．每转2圈电路耗电为1kW •h
C ．正常运行的最大电流为10A
D ．电路消耗的电能是2486kW •h
6．单位换算: 0.5 kW ·h = __________ J ；
7.2×106 J = ______ kW ·h ； 10.8×106 J = _____ kW ·h 。
7．李刚家的电能表如图所示，电能表应该在________V 的电
路中使用，图中电能表的示数为________kW·h。
电能表允许
接入的用电器总电流不能超过＿＿＿A ；当电路中只有电风扇
工作时，电能表转盘在6min 内转过了10转，这6min 内消耗
的电能为________kW·h，合计＿＿＿＿J 。
8．某城市实施阶梯电价，具体方案如下表:
小刚留心观察了一下自家电能表，分别记录了他家第一天早8:00，晚21:00和第二天早8:00这三个时刻的读数，如图所示。
则他家这一天共消耗电能＿＿＿kw ·h ，应付电费＿＿＿元。
9．某用电器接到220V 的电路中，工作时测得流过其的电流为0.5A ，求该灯工作5分钟电流做了多少功？
10．小红家的电冰箱正常上作时电流大约是1A ，则它正常工作10h 所消耗的电能是多少J ？
11．一电能表表盘上标有“1200r/ kW ·h ”字样，将某用电器单独接在该表上，当用电器工作4分钟后，电能表转盘转过55r ，若用电器两端的电压是220V ，求通过该用电器的电流。
12．某型号的电热水壶铭牌如下表，它的额定电压是________V ；当电流通过电热水壶做功时，_____能转化为 能。
若壶中装有1kg 温度为20℃的水，在标准大气压下将水烧开（泡茶壶有80%的电能被水吸收）至少需要多少J 电能？
13．如图所示电路，电源电压恒为24V ，电阻R 1的阻值为20Ω，
滑动变阻器R 2上标有“100Ω 3A ”字样．闭合开关S 后，电流表
的示数为0.3A ．求： （1）此时电阻R 1两端的电压U 1； （2）此时电阻R 2的电阻值；
（3）2min 时间内电阻R 2上消耗的电能．
14．小华用一根阻值为10 、额定电压为6V 的电热丝，制作一台加热器，所用电源的电压为9V 。
为使加热器正常工作，电路中需 联一个电阻，其阻值是多少？加热器正常工作1min ，电热丝消耗的电能是多少？
15．如图所示，定值电阻R 1=20Ω，R 2=30Ω，闭合开关S 1，
通电1min ，电路消耗多少的电能？闭合开关S 1、S 2，通电
3min ，电路消耗多少的电能？
16．如图所示的电路，电源电压6V 且保持不
变。
当只闭合开关S 1时，电流表的示数为I 1；
当开关S 1、S 2均闭合时，电流表的示数为I 2，
且I 1 ：I 2=1:3，则R 1：R 2=＿＿＿＿；若开关
S 1、S 2均闭合时，电流表的示数为0.6A ，则通
电1min 的时间内，R 1消耗多少的电能？。
