施工方案(通信系统)
通信系统施工方案
通信系统施工方案通信系统施工方案4.3.1 光传输设备安装调试在进行光传输设备的安装调试前，需要先确定机架的安装位置并用膨胀螺栓将底座固定好。
接着将机架放在底座上，调整好水平垂直度后用螺栓紧固。
在线缆连接方面，机架外部线缆应进入金属桥架布设，如两设备相邻或距离很近，不需进入桥架时，应加金属/塑料软管保护，防止划伤。
机架地线连接时，需要由机架地线引出端连接截面积为25mm2的多股铜线至地线汇流排。
在板卡安装时要注意板卡的对应槽位，同时必须佩带防静电手环。
机架内部布线时，需要包括内部电源线、地线的连接，注意要接触良好，用螺栓固定时，线头前端要用环型接线端子压接。
机架外部线缆连接包括光纤跳线、外接电源线和2M支路同轴电缆等。
网管终端安装时需要确定网管终端安装位置，将台式网管终端安装在终端桌上，连接计算机电源及信号线，安装操作系统及网管软件，用串口线连接设备控制盘至计算机串口或网口。
所有线缆在桥架内布设，桥架与地板之间用金属软管连接，软管两端用端头固定。
在进行加电调试之前，需要先检查电源和光通道。
电源为2路-48V直流，应至少选用6A容量；光通道应保证衰减在设备允许的动态范围内，并保证无主备光通道错纤的情况。
在干线传输部分，需要设备加电并确认网管终端与设备通信正常。
接着根据业务配置表配置传输数据，如保护方式、上下2M通道、时钟、公务电话等。
站间设备联调时，先用光功率计测试收光功率，确保无问题后将尾纤按顺序插入光群（支）路盘的相应接口中。
通过网管终端检查设备工作情况，检查与其他传输站点的通信是否正常，确保无非正常告警。
在其中一个站点对2M通道进行硬件环回，如没有条件也可在网管终端侧进行内部环回设定，在另一站点用PCM或SDH综合分析仪进行短时间（15分钟）环回误码测试，确保每一通道无误码。
按照以上步骤逐站安装调试设备。
全部安装调试完毕后及验收测试前对整个系统内所有2M通道进行15分钟误码测试。
在接入网部分，同样需要设备加电并确认网管终端与设备通信正常。
通信施工施工方案(3篇)
第1篇一、工程概况本工程为XX通信工程项目，主要包括通信基站建设、传输线路建设、网络优化及维护等内容。
工程位于我国XX地区，覆盖范围包括XX市、XX县、XX乡等地区。
项目总投资约XX万元，建设周期为XX个月。
二、施工方案1. 施工组织（1）项目经理部项目经理部负责整个工程的施工组织、协调、监督和管理。
项目经理部下设工程技术部、质量保证部、安全环保部、物资设备部、财务部、综合办公室等部门。
（2）施工队伍根据工程规模和施工要求，组建一支具有丰富经验、技术过硬的施工队伍。
施工队伍包括：通信工程技术人员、施工人员、质量检验人员、安全管理人员等。
2. 施工准备（1）技术准备1）收集、整理工程资料，包括设计图纸、施工方案、技术规范、设备清单等。
2）对施工人员进行技术培训，提高施工队伍的整体素质。
3）编制施工组织设计，明确施工工艺、施工进度、质量控制、安全管理等内容。
（2）物资准备1）根据工程需求，采购所需设备、材料、工具等。
2）对采购的物资进行验收、检验，确保质量合格。
3）对物资进行分类、存放，方便施工过程中使用。
（3）人员准备1）根据工程规模，合理安排施工人员，确保施工进度。
2）对施工人员进行岗前培训，提高施工技能和安全意识。
3. 施工工艺（1）通信基站建设1）基础施工：根据设计图纸，进行基础开挖、垫层、基础浇筑等工序。
2）铁塔安装：按照设计要求，安装铁塔，确保塔体垂直、稳定。
3）设备安装：安装通信设备，包括天线、馈线、设备机柜等。
4）系统调试：对通信系统进行调试，确保各项功能正常。
（2）传输线路建设1）线路规划：根据设计图纸，规划传输线路路径，确保线路安全、可靠。
2）线路敷设：采用架空、地下、隧道等方式敷设传输线路。
3）线路接续：对接续点进行施工，确保线路连接牢固、可靠。
4）线路测试：对传输线路进行测试，确保线路传输质量。
（3）网络优化及维护1）网络优化：根据用户需求，对通信网络进行优化，提高网络性能。
通信系统施工方案
通信系统施工方案批准：审核：编制：某公司某项目部某年某月通信系统施工方案1 概述1.1 工程概况根据*市**工程总体要求，通信系统需要在输水管线施工时同期敷设1条GYTS-12B1光缆，光缆与管道同路由。
根据本标段地质条件，采用地埋硅芯管道敷设。
本工程通信光缆线路路由服从输水管道线路路由，具体敷设方式为：硅芯管敷设在管道介质前进流向的左侧，埋深距地面1.2m，与输水管道水平间距1.5m。
1.2 主要工程量本标段硅芯管铺设9.11km，详见表1-1。
表1-1 硅芯管配盘表本标段光缆敷设*km，详见表1-2。
表1-2 光缆配盘表2 编制依据（1）《*市**工程通信系统施工图纸》及招标文件（2）《水利水电工程通信设计规范》SL517-2013（3）《通信线路工程设计规范》YD5102-2010（4）《通信线路工程验收规范》YD5121-20103 硅芯管施工3.1硅芯管沟开挖管槽土方回填到管顶高程后，经测量放线（与输水管道水平间距1.5m位置）采用人工或60小反铲挖硅芯管沟槽，开挖深度约40cm，沟底宽度40cm。
3.2硅芯管敷设沟底回填10cm细土或砂，找平压实后根据硅芯管配盘表的分段长度人工铺放硅芯管，然后铺填30cm细土后夯实。
硅芯管铺放过程中要及时检查硅芯管线型顺直，转角处曲率半径宜大于20倍的硅芯管外径，以保证光缆后期能顺利穿过。
在硅芯管吹放和光缆接续的阀井硅芯管通过预留的刚性防水穿墙套管孔洞穿入；顶管段硅芯管施工时通过管道顶管施工时同时顶进的Φ60镀锌钢管中穿过；在硅芯管穿越公路、渠道时，硅芯管采用Φ50镀锌钢管保护。
4 光缆施工4.1 光缆吹放示意图4.2施工流程（1）吹缆施工流程施工前检→设备光缆到现场→硅芯管密封性检测与通球检测→向一端吹缆→盘“8”字→向另一端吹缆。
（2）光缆接续流程光缆单盘测试→光缆的开剥→光纤接续→接线盒密封。
4.3 硅芯管贯通试验光缆吹放前，检查已敷设硅芯管的密封性及畅通性并进行预润滑。
通信网络系统施工方案
通信网络系统施工方案背景随着技术的发展和通信需求的增长，我公司计划在现有办公楼内实施一套先进的通信网络系统。
本方案旨在提供高效可靠的通信服务，满足公司内部和外部沟通需求。
目标我们的目标是建立一个快速、稳定、安全的通信网络系统，以支持公司各个部门之间的沟通，并连接到外部供应商和客户。
我们希望该网络系统能够满足以下要求：1.高带宽：能够支持大量数据传输和多媒体通信。
2.可靠性：保证网络系统的稳定运行，避免故障和中断。
3.安全性：确保通信数据的机密性和完整性，防范网络攻击和数据泄露。
4.可扩展性：具备良好的扩展性，能够适应未来的增长需求。
方案概述下面是我们的通信网络系统施工方案的概述：1.设备选型：根据需求和预算，选择适当的网络设备，包括路由器、交换机、防火墙等。
2.网络拓扑设计：设计适合公司需求的网络拓扑结构，包括内部局域网和连接到外部网络的接口。
3.网络安全设置：配置防火墙、入侵检测系统等安全设备，并进行网络安全策略的制定。
4.无线网络覆盖：根据需要，部署无线局域网覆盖，以提供移动设备的连接和便利。
5.网络管理与监控：建立网络管理系统，实现对网络设备和流量的监控和管理。
6.系统测试与优化：在系统完成施工后进行全面测试，并根据性能需求进行优化。
时间计划以下是我们的通信网络系统施工的时间计划：1.设计和准备阶段：预计耗时2周。
2.施工和配置阶段：预计耗时4周。
3.测试和优化阶段：预计耗时2周。
预算我们估计该通信网络系统施工方案的总预算为XXX元。
详细的预算将根据设备选型和实际施工情况进行进一步确认。
以上是我们的通信网络系统施工方案的概述和计划。
我们相信通过该方案的实施，公司将能够获得一个高效可靠的通信网络系统，为业务的发展提供良好的支持。
如有任何问题或进一步的讨论，欢迎随时联系我们。
谢谢！。
(完整版)无线通信系统施工方案
(完整版)无线通信系统施工方案无线通信系统施工方案1. 引言本文档旨在提供一个完整的无线通信系统施工方案，以确保系统的顺利部署和运行。
本施工方案适用于无线通信基站的建设和安装。
2. 方案概述2.1 目标本方案的目标是建立一个高效可靠的无线通信系统，以满足用户对高品质通信服务的需求。
2.2 方案组成无线通信系统施工方案包括以下主要组成部分：2.2.1 基础设施建设- 建立通信基站：选址、环境评估和设计基站结构。
- 安装天线系统：包括天线安装、定向天线定位和校准。
- 配置设备和设施：包括电源和备用电源的配置以及设施的规划和布置。
2.2.2 系统集成与测试- 安装无线通信设备：包括基站控制器、无线传输设备和辅助设备的安装。
- 进行系统集成测试：测试各个组件的联通性和功能性，并进行必要的调整和配置。
2.2.3 系统优化与调试- 进行信号覆盖优化：根据实际情况对基站进行调整和优化，以获得更好的信号覆盖质量。
- 进行网络性能调试：测试网络传输速率、延迟和稳定性，并优化网络参数以提高性能。
2.3 项目管理- 制定详细项目计划：包括施工阶段的时间安排、资源分配和施工流程等。
- 建立监督与管理机制：监督施工过程，及时解决问题并确保工程进展顺利。
3. 实施计划3.1 建设阶段- 阶段一：基础设施建设，包括选址、环境评估和基站结构设计。
预计完成时间：2周。
- 阶段二：天线系统安装和设备配置，包括天线安装、定位、校准以及电源和设施配置。
预计完成时间：3周。
3.2 测试与调试阶段- 阶段三：系统集成与测试，安装无线通信设备并进行联通性和功能性测试。
预计完成时间：2周。
- 阶段四：系统优化与调试，进行信号覆盖优化和网络性能调试。
预计完成时间：1周。
3.3 项目管理- 阶段五：项目计划制定、施工监督与管理。
预计持续时间：全程监督。
4. 风险与保障措施本方案实施过程中可能面临的风险包括选址问题、环境因素和技术不稳定性。
为降低风险，我们采取以下保障措施：- 严格遵守相关法规和标准，确保基站选址合法合规。

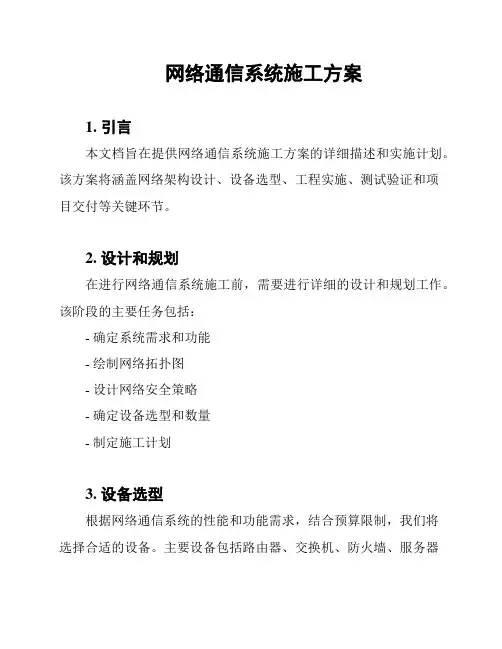

网络通信系统施工方案
网络通信系统施工方案1. 引言本文档旨在提供网络通信系统施工方案的详细描述和实施计划。
该方案将涵盖网络架构设计、设备选型、工程实施、测试验证和项目交付等关键环节。
2. 设计和规划在进行网络通信系统施工前，需要进行详细的设计和规划工作。
该阶段的主要任务包括：- 确定系统需求和功能- 绘制网络拓扑图- 设计网络安全策略- 确定设备选型和数量- 制定施工计划3. 设备选型根据网络通信系统的性能和功能需求，结合预算限制，我们将选择合适的设备。
主要设备包括路由器、交换机、防火墙、服务器等。
在选型过程中，我们将综合考虑设备的性能、稳定性、可扩展性和维护成本等因素。
4. 工程实施网络通信系统的工程实施是一个关键的阶段，其中包括：- 设备安装和调试：根据网络拓扑图，安装和配置各类设备，并进行调试和测试，确保设备正常运行。
- 网络布线：进行适当的布线工作，包括电缆敷设、接线端子安装等。
- 网络配置：根据设计要求，配置网络设备，包括IP地址分配、路由配置、策略设置等。
- 安全设置：根据网络安全策略，进行防火墙、入侵检测系统等安全设备的配置。
5. 测试和验证在工程实施完成后，需要进行测试和验证工作，以确保网络通信系统的正常运行和性能满足需求。
测试和验证的主要内容包括：- 连通性测试：测试网络各个节点之间的连通性，包括PING测试和远程登录测试等。
- 带宽测试：通过工具和软件对网络带宽进行测试，检查网络的传输速度和稳定性。
- 安全性测试：进行渗透测试和漏洞扫描，确保网络系统的安全性。
- 功能性测试：测试网络系统的各项功能，包括路由转发、防火墙策略、VPN连接等。
6. 项目交付在测试和验证工作通过后，将进行项目交付，包括：- 交付文档：提供完整的施工记录、配置文件、用户手册和操作指南等文档。
- 培训和知识转移：对系统管理员进行培训，确保其熟练掌握网络通信系统的运维管理。
- 后续支持：提供后续技术支持和维护服务，保障网络系统的长期稳定运行。
通信施工方案(3篇)
第1篇一、项目背景随着我国通信事业的快速发展，通信基础设施建设已成为支撑国民经济和社会信息化的重要基础。
为了满足日益增长的通信需求，提高通信服务质量，本项目计划对某地区通信网络进行升级改造。
本次施工方案旨在确保施工质量、安全、进度，满足通信网络升级改造的需求。
二、项目概述1. 项目名称：某地区通信网络升级改造工程2. 项目地点：某地区3. 项目规模：本次升级改造工程涉及通信基站、传输线路、设备等，覆盖范围约100平方公里。
4. 项目周期：预计施工周期为6个月。
5. 项目目标：提高通信网络覆盖质量，提升通信速率，满足用户日益增长的通信需求。
三、施工组织与管理1. 施工组织机构（1）项目经理部：负责整个项目的施工组织、协调、监督和管理工作。
（2）施工班组：负责具体施工任务的执行。
2. 施工管理（1）施工进度管理：制定详细的施工进度计划，确保项目按期完成。
（2）施工质量管理：严格执行施工规范和质量标准，确保施工质量。
（3）施工安全管理：加强施工现场安全管理，确保施工人员安全。
（4）施工成本管理：合理控制施工成本，提高项目效益。
四、施工方案1. 施工准备（1）施工图纸及技术资料：熟悉施工图纸及技术资料，明确施工内容和要求。
（2）施工人员：组织施工人员，进行技术培训和安全教育。
（3）施工设备：检查施工设备，确保其完好、适用。
（4）施工材料：备足施工材料，确保施工需求。
2. 施工工艺（1）通信基站施工1）基站选址：根据实际情况，选择合适的基站位置。
2）基站基础施工：按照设计要求，进行基站基础施工。
3）基站设备安装：安装基站设备，调试各项指标。
4）基站天线调整：调整基站天线，确保信号覆盖。
（2）传输线路施工1）线路规划：根据设计要求，规划传输线路路径。
2）线路施工：按照设计要求，进行传输线路施工。
3）线路验收：对传输线路进行验收，确保线路质量。
（3）设备安装与调试1）设备安装：按照设计要求，进行设备安装。
2）设备调试：对设备进行调试，确保各项指标达标。
通信工程工程施工方案(3篇)
第1篇一、工程概况本通信工程项目位于我国某城市，主要包括电信管线、过路管线、人孔井等通信设施的施工。
工程范围涉及K0000~K0600右辅线的非机动车道下方、绿色大道K0185~K0559.10左侧人行道下方、匝道LSb、LSd非机动车道下方和K0960~K1460左辅线的非机动车道下方。
工程内容主要包括电信管线、过路管线和人孔井的施工。
二、施工准备1. 施工组织（1）项目经理：负责整个项目的施工管理工作，确保项目按期、保质完成。
（2）技术负责人：负责项目的技术指导、质量监督和施工方案的编制。
（3）质量检查员：负责项目施工过程中的质量检查，确保工程质量符合规范要求。
（4）施工班组：负责具体施工任务，确保施工质量。
2. 材料准备（1）电信管线：141141660PVC管，施工详图见深圳市市政设计院通用图DT-ST22。
（2）过路管线：6114砼包封PVC管，施工详图见深圳市市政设计院通用图DT-ST22。
（3）人孔井：施工详图见北京市市政设计院通用图DT-ST20。
3. 施工设备准备（1）挖掘机：用于电信管线、过路管线的挖掘。
（2）装载机：用于运输土方、材料。
（3）混凝土搅拌车：用于人孔井混凝土的搅拌。
（4）泵车：用于人孔井混凝土的浇筑。
三、施工方法1. 电信管线施工（1）测量放线：按照设计图纸进行测量放线，确保管线走向准确。
（2）挖槽：根据设计要求挖掘电信管线槽，槽宽不小于0.8m，深度不小于0.6m。
（3）敷设管线：将PVC管按照设计要求敷设到槽内，确保管线平直、牢固。
（4）回填：回填槽内土方，分层压实。
2. 过路管线施工（1）测量放线：按照设计图纸进行测量放线，确保管线走向准确。
（2）挖槽：根据设计要求挖掘过路管线槽，槽宽不小于0.8m，深度不小于0.6m。
（3）敷设管线：将PVC管按照设计要求敷设到槽内，确保管线平直、牢固。
（4）回填：回填槽内土方，分层压实。
3. 人孔井施工（1）测量放线：按照设计图纸进行测量放线，确定人孔井位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1、施工顺序 (2)
1.1、施工方法和技术措施 (2)
1.1.1、光传输系统 (2)
1.1.2、数字程控交换系统 (4)
1.2、重点难点工程施工方案 (5)
2、外场设备基础施工方案 (6)
2.1外场设备基础施工要求 (6)
2.2、重点难点工程施工方案 (6)
3、通信系统割接方案 (7)
通信设施施工方法及技术措施
1、施工顺序
（1）光传输系统：设备机架安装、地线连接、机架内部布线、安装相应板卡、机架外部线缆连接、安装台式网管终端、设备加电、设备联调测试
（2）数字程控交换系统：设备机架安装、地线连接、机架内部布线、安装相应板卡、机架外部线缆连接、安装台式网管终端、设备加电、设备联调测试。
1.1、施工方法和技术措施
1.1.1、光传输系统
1.设备机架安装、固定在基础上；
2.由机架地线引出端连接截面积为25mm2的多股铜线至地线汇流排；
3.将子架嵌入机架正面，并用螺栓固定；
4.机架内部布线，包括内部电源线、地线的连接；
5.在对应位置安装相应板卡；
6.机架外部线缆连接，包括光纤跳线、外接电源线和2M支路同轴电缆等；
7.如配有台式网管终端，则需将计算机安装在终端桌上，连接计算机电源及信号线，
安装操作系统及网管软件，用串口线连接设备控制盘至计算机串口；
8.机械安装结束后，在加电调试之前，应先检查电源和光通道；
9.设备加电，通过台式/便携网管终端下载软件；
10.对光路和2M支路进行参数配置，输入用户数据；
11.站间设备联调，用网管软件检查设备工作情况；
12.进行环回误码测试，户话路抽测及DDN接口环接误码测试。
传输设备施工作业工序、工艺框图
1.1.2、数字程控交换系统
1.设备机架安装，固定在基础上；
2.由机架地线引出端连接截面积为25mm2的多股铜线至地线汇流排；
3.架外部线缆连接，包括用户电缆、外接电源线、2M同轴中继电缆、话务台电缆、
维护终端/计费终端电缆等；
4.用户电缆放至MDF内线侧，并按要求打线；
5.维护终端、计费终端、打印机安装在终端桌上，而后安装操作系统及维护/计费软
件；
6.人工话务台、电脑话务台、数字话机安装于终端桌上并接线；
7.紧急转换单元和数字录音播放器安装在MDF上并接线；
8.设备加电，通过维护终端进行配置，包括用户线、中继路由、号码分配等的设置；
9.用维护终端管理检查设备各部分情况；
10.进行用户话路抽测、出入中继测试、相临交换机之间通话测试、指令电话数字话机
功能测试；
11.运行计费终端、目录终端软件，输入所需费率数据及分机数据。
程控设备施工工序、工艺框图
1.2、重点难点工程施工方案
硬件检查主要注意以下关键问题：电源线连接是否正确，且应没有破坏和短路的现象；各种电缆的布放是否整齐、廉洁是否正确可靠、电缆插头是否插到位、电缆两端是
否有明确的标志且电缆的布放是否有利于维护及将来的扩容；检查后备板插针是否有歪曲、短路现象。
硬件检查合格后，进行设备上电工作，因设备出厂前进行过单板上电测试工作，现场只需要进行整机加电开机和断电关机操作，施工人员熟记具体操作步骤。
开机顺序：打开中心模块总电源，后打开外围模块电源，网层或控制层及其它上电开关依次打开。
关机顺序：与开机顺序刚好相反。
2、外场设备基础施工方案
2.1外场设备基础施工要求
外场设备基础设置在路侧和中央分隔带，具体尺寸及配筋根据所选的设备进行设计，在不影响使用的前提下，尽量将设备共用立柱、基础和接地；在施工前，应将基础设计图提交业主和监理审查，批准后再进行施工。
当基础位置与通信管道相遇时，在做设备基础时应考虑对通信管道的影响，尽量减少对通信管道的破坏；基础在与人、手孔连接时，应注意接口处的密封，避免有水渗入人、手孔。
2.2、重点难点工程施工方案
基础采用明挖法施工，基底应先整平、夯实，控制好标高。
基础浇捣后，表面就以水泥沙浆抹平，修整；施工完毕，基础应分层回填夯实，夯实度与路基的夯实度相同。
基础采用25号混凝土现场浇注，基础顶面预埋A3钢地脚螺栓，地脚下面为标准弯钩，法兰盘为Q235钢制作，基础法兰地脚螺栓的外露端涂以黄油，再以黑胶布包裹保护。
在浇注混凝土时，注意使底座法兰盘与基础对中，并将其嵌进基础，其上表面与基础顶面齐平，同时保持其顶面水平，顶面预埋的地脚螺栓与其保持垂直。
路侧基础中预埋镀锌钢管，一端上伸出基础法兰5cm，另一端伸入手孔井5cm，其弯曲半径应＞250mm ，管口内部应以倒角，并以园木堵塞。
对于大型可变信息标志，由于一端基础设置在中央分隔带位置，做基础时涉及到对原混凝土管道的保护和连接，需要同时在中央分隔带门架基础两端做人井，其中一端人井仍利用原直通人井，另一端人井纳入监控承包人施工范围，随基础一起施工。
设备基础与通信手孔和电力电缆之间的连接钢管采用φ89镀锌钢管，钢管摆放位置可
根据现场情况进行调整。
施工完毕后，露出基础的钢管应堵塞，以避免进水；外露的地脚螺栓外露长度宜控制在80-100mm以内，并对外露螺纹部分加以妥善保护；对于破坏的护坡应加以恢复。
除钢筋外的所有钢构件都应采用热浸镀锌处理，地脚螺栓镀锌量为350g/m2，其余钢构件（包括法兰盘、连接钢管、接地角钢、接地扁钢）镀锌量为600g/m2。
3、通信系统割接方案
本次大修工程通信系统的割接分为三个阶段：
第一阶段:新增设备硬件安装及前期准备；
第二阶段:分中心通信电源割接，程控交换机调试;
第三阶段:新增通信设备割接。
第一阶段：
（1）、完成各分中心通信电源系统、OLT、MDF综合配线架等设备的硬件安装，并将电源线、2M数据线、光纤跳线等线缆布放到各指定地点。
（2）、本次工程中新增硬件使用新增电源设备供电，并完成加电测试和单机测试。
（3）、完成各收费站ONU设备、通信电源和配线架的硬件安装和线缆布放，并提前准备好原有设备接头，将需割接线缆布放到原有收费数据设备位置；并完成ONU和传输设备加电测试和单机测试。
（4）、将各个收费站原有号码资源进行摸排统计，并做好标签和记录。
（5）、完成xx分中心与xx两个站点的新增ONU互联，并完成相关线缆布放工作。
第二阶段：
（1）、分别完成xxxx四个无人通信站点的程控交换机，电源板更换和MP板更换及调试工作。
（2）、因分中心级现有干线传输设备和OLT设备即将被替换，本次工程中只对原有程控交换机进行电源系统割接。
干线传输设备仍使用原有电源系统供电。
分别申请时间点，依次将xx分中心、xx分中心、xx分中心三台程控割接至新增电源系统上。
第三阶段：
（1）、将各分中心新增OLT设备与程控交换机设备调通，并做好号码割接准备工作；
（2）、利用空余纤芯将新增ONU设备与OLT设备调通，并从程控交换机侧放测试号码测试。
（3）、以收费站为单位，依次将该站原有收费数据业务割接至新增ONU传输上，收费数据割接成功后将电话业务同步割接至新增ONU上。
保证每个站点割接时均不影响其他站点的正常通讯。
