方波的合成与分解

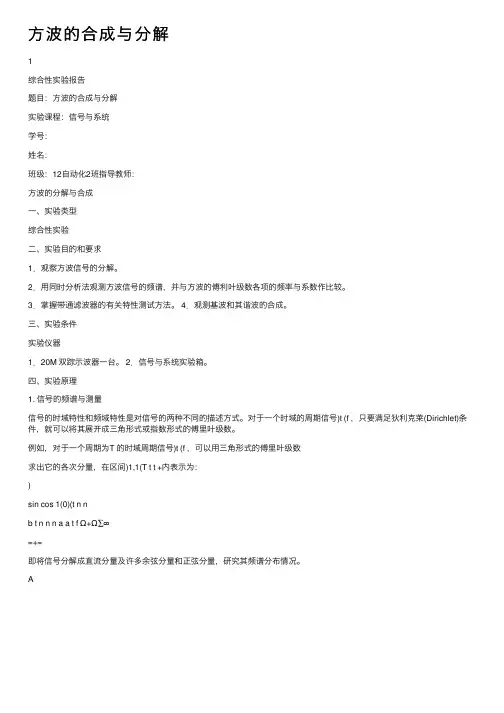

⽅波的合成与分解1综合性实验报告题⽬：⽅波的合成与分解实验课程：信号与系统学号：姓名：班级：12⾃动化2班指导教师：⽅波的分解与合成⼀、实验类型综合性实验⼆、实验⽬的和要求1．观察⽅波信号的分解。
2．⽤同时分析法观测⽅波信号的频谱，并与⽅波的傅利叶级数各项的频率与系数作⽐较。
3．掌握带通滤波器的有关特性测试⽅法。
4．观测基波和其谐波的合成。
三、实验条件实验仪器1．20M 双踪⽰波器⼀台。
2．信号与系统实验箱。
四、实验原理1. 信号的频谱与测量信号的时域特性和频域特性是对信号的两种不同的描述⽅式。
对于⼀个时域的周期信号)t (f ，只要满⾜狄利克莱(Dirichlet)条件，就可以将其展开成三⾓形式或指数形式的傅⾥叶级数。
例如，对于⼀个周期为T 的时域周期信号)t (f ，可以⽤三⾓形式的傅⾥叶级数求出它的各次分量，在区间)1,1(T t t +内表⽰为：)sin cos 1(0)(t n nb t n n n a a t f Ω+Ω∑∞=+=即将信号分解成直流分量及许多余弦分量和正弦分量，研究其频谱分布情况。
AA（c）图7-1 信号的时域特性和频域特性信号的时域特性与频域特性之间有着密切的内在联系，这种联系可以⽤图7-1来形象地表⽰。
其中图7-1(a)是信号在幅度--时间--频率三维座标系统中的图形；图7-1(b)是信号在幅度--时间座标系统中的图形即波形图；把周期信号分解得到的各次谐波分量按频率的⾼低排列，就可以得到频谱图。
反映各频率分量幅度的频谱称为振幅频谱。
图7-1(c)是信号在幅度--频率座标系统中的图形即振幅频谱图。
反映各分量相位的频谱称为相位频谱。
在本实验中只研究信号振幅频谱。
周期信号的振幅频谱有三个性质：离散性、谐波性、收敛性。
测量时利⽤了这些性质。
从振幅频谱图上，可以直观地看出各频率分量所占的⽐重。
测量⽅法有同时分析法和顺序分析法。
同时分析法的基本⼯作原理是利⽤多个滤波器，把它们的中⼼频率分别调到被测信号的各个频率分量上。
信号与系统实验报告 实验五 信号的分解与合成
实验五信号的分解与合成基波二次谐波
三次谐波四次谐波
五次谐波信号合成
调整后信号合成三次谐波与基波相位差
五次谐波与基波相位差
通过观察和示波器测量，可以发现各次谐波的幅值符合方波的傅利叶级数各项系数之比，此时，基波、三次谐波、五次谐波合成的信号最贴近原方波信号。
基波二次谐波
三次谐波四次谐波
五次谐波信号合成
三次谐波与基波相位差五次谐波与基波相位差
数各项系数之比，此时，基波、三次谐波、五次谐波合成的信号最贴近原三角波信号
2.分别绘出三角波基波、三次谐波、五次谐波及合成的波形在同一坐标
平面的图形。
3.总结信号的分解与合成原理。
信号分解：采用性能较好的有源带通滤波器作为选频网络，选频网络的输出频率调整到被分解信号的基波、二次谐波、三次谐波四次、五次谐波，分别将电信号中所包含的该谐波频率成份提取出来。
信号合成：分解后的各次谐波信号分别输送到加法器中合成即可。
但要调整各次谐波的幅度和相位符合傅立叶分解级数中各次谐波间的幅度相位的比例关系，才能合成出效果良好的信号。
4. 总结方波、三角波所含频谱成分的差异。
等幅三角波与方波，傅立叶分解后，同次谐波相比，三角波信号分量幅度小。
方波与三角波相比，含有的高次谐波更丰富。
实验二、 波形合成与分解
实验二 波形合成与分解1.实验目的在理论学习的基础上，通过本实验熟悉信号的合成、分解原理，了解信号频谱的含义，加深对傅里叶变换性质和作用的理解。
2.实验原理根据傅里叶分析的原理，任何周期信号都可以用一组三角函数)}cos();{sin(00t n t n ωω的组合表示，即：)2sin()2cos()sin()cos()(020201010t b t a t b t a a t x ωωωω++++=即可以用一组正弦波和余弦波来合成任意形状的周期信号。
3.实验内容（1） 方波的合成图示方波是一个奇谐信号，由傅里叶级数可知，它是由无穷个奇次谐波分量合成的，本实验用图形的方式来表示它的合成。
方波信号可以分解为: ,9,7,5,3,1,1)2sin(2)(10=⋅=∑∞=n n t nf A t x n ππ 用前5项谐波近似合成50Hz,幅值为3的方波，写出实验步骤。
a.只考察从 0=t s 到10=t s 这段时间内的信号。
b.画出基波分量)sin()(t t y =。
c.将三次谐波加到基波之上，并画出结果，并显示。
3/)*3sin()sin()(t t t y +=d.再将一次、三次、五次、七次和九次谐波加在一起。
9/)*9sin(7/)*7sin(5/)*5sin(3/)*3sin()sin()(t t t t t t y ++++=e.合并从基波到十九次谐波的各奇次谐波分量。
f.将上述波形分别画在一幅图中，可以看出它们逼近方波的过程。
注意“吉布斯现象”。
周期信号傅里叶级数在信号的连续点收于该信号，在不连续点收敛于信号左右极限的平均值。
如果我们用周期信号傅里叶级数的部分和来近似周期信号，在不连续点附近将会出现起伏和超量。
在实际中，如果应用这种近似，就应该选择足够大的N ，以保证这些起伏拥有的能量可以忽略。
(2) 设计谐波合成三角波的实验，写出实验步骤，并完成实验。
(3)设计分析方波、三角波频谱的分析实验，写出实验步骤，并完成实验（并比较二者频谱的特点）。
实验二-方波信号的分解与合成及相位、幅度对波形合成的影响
实验二 方波信号的分解与合成及相位、幅度对波形合成的影响（4学时）一 、实验目的1 、通过观察方波信号的分解与合成过程，理解利用傅利叶级数进行信号频谱分析的方法。
2 、了解频率失真和相位失真对方波信号合成波形的影响。
3、 加深理解相位对波形合成中的作用。
4、 加深理解幅值对波形合成的作用。
二 、实验内容1、通过观察方波信号的分解与合成过程，进一步理解信号的频谱分析方法。
2、了解频率失真和相位失真对方波信号合成波形的影响。
3、加深理解相位对波形合成中的作用。
4、加深理解幅值对波形合成的作用。
三、实验原理说明2．1电信号的分解任何电信号都是由各种不同频率、幅度和初相的正弦波迭加而成的。
对周期信号由它的傅里叶级数展开可知，各次谐波为基波频率的整数倍。
而非周期信号包含了从零到无穷大的所有频率成分，每一频率成分的幅度均趋向无限小。
如图4－1所示方波信号的傅里叶级数展开式为)5sin 513sin 31(sin 4)( +++=t t t At f ωωωπ （2－1）其中Tπω2=为方波信号的角频率。
图2－1 方波信号由式（2－1）可知，方波信号中只含奇次谐波的正弦分量。
通过一选频网络可以将方波信号中所包含的各次谐波分量提取出来。
本实验采用有源带通滤波器作为选频网络，共5路。
各带通滤波器的B W＝2Hz，如图2－2所示。
将被测信号加到选频网络上，从每一带通滤波器的输出端可以用示波器观察到相应频率的谐波分量。
本实验采用的被测信号为100Hz的方波，通过各滤波器后，可观察到1、3、5次谐波，如图2－3。
而2、4次谐波在理想情况下应该无输出信号，但实际上方波可能有少量失真以及受滤波器本身滤波特性的限制而使偶次谐波分量未能达到理想的情况。
方波激励方波基波方波三次谐波方波五次谐波图2－3 方波的1、2、3次谐波实验电路图2．2．1电路框图SG305—SG315，SG315—SG403，调整“幅度调整”电位器（5f 0）为V 。
实验方波信号的分解与合成
实验五 方波信号的分解与合成一、实验目的和要求1、了解和掌握方波信号的产生、方波信号的谐波分解和合成的电路原理和方法；2、了解和掌握电路原理图和PCB 设计的一般方法；3、了解和掌握电路焊接和调试的一般方法；4、制作出方波的分解和合成的电路实物并调试成功。
二、实验仪器1、台式电脑；2、双踪示波器1台；3、数字万用表；4、电路板制作工具。
三、实验原理1、方波信号的分解和合成原理任何电信号都是由各种不同频率、幅度和初相的正弦波迭加而成的。
从周期信号由它的傅里叶级数展开式可知，各次谐波为基波频率的整数倍。
图11-1中所示的方波信号)(t f 可以分解为奇次谐波相加的形式，如公式（5-1）所示。
]])12sin[(121)3sin(31)[sin(4)( +Ω++++Ω+Ω=t k k t t U t f d π, ,3,2,1,0=k ， （5-1） 其中T π2=Ω,T 为方波信号的周期。
图5-1 方波及方波信号的分解和合成原理框图图5-1中所示为方波信号的分解与合成电路的电路原理框图。
将被测方波信号加到分别调谐于基波和各次奇谐波频率的一系列有源带通滤波器电路上，从每一有源带通滤波器的输出端可以用示波器观察到相应频率的正弦波。
实验所用的被测信号)(t f 是50Hz 的方波，用作选频网络的5种有源带通滤波器的输出分别是1（基波）、2、3、4、5次谐波，频率分别是50Hz 、100Hz 、150Hz 、200Hz 、250Hz 。
在理想情况下，偶次谐波应该无输出信号，始终为零电平，而奇次谐波则具有很好的幅度收敛性，理想情况下奇次谐波中的1、3、5、7、9次谐波的幅度比应为1：（1/3）：（1/5）：（1/7）：（1/9），但实际上输入方波的占空比较难控制在50%，且方波可能有少量失真以及滤波器本身滤波特性都会使是偶次谐波分量不能达到理想零的情况，因此非理想的方波信号包含一定的偶次谐波分量。
2、方波信号的产生、分解和合成的电路实现原理总体方案如下所述：使用集成函数信号发生器模块（ICL8038）产生一个幅值在5V ，占空比为50%，频率为50Hz 的双极性的周期性的方波信号；方波信号分别通过3路二阶有源RC 带通滤波电路，分别取得方波信号的基波（50Hz ）、3次谐波（150Hz ）和5次谐波（250Hz ）信号，这3路谐波信号分别通过RC 有源移相放大电路，分别将其相位和幅值调整到基本满足公式（5-1）所示的要求的谐波信号，最后通过同相有源加法器电路将其相加，还原出一个近似的方波信号，还原出的近似方波信号幅值为5V，频率为50Hz，占空比为50%，波峰部分波形尽量平坦，在半个周期内有5个波头。
方波信号的分解与合成
实验四 方波信号的分解与合成任何电信号都是由各种不同频率、幅度和初相的正弦波迭加而成的。
1822年法国数学家傅里叶在研究热传导理论时提出并证明了将周期函数展开为正弦级数的原理。
奠定了傅里叶级数的理论基础、揭示了周期信号的本质，即任何周期信号（正弦信号除外）都可以看作是由无数不同频率、不同幅度的正弦波信号叠加而成的，就像物质都是由分子或者原子构成一样。
周期信号的基本单元信号是正弦谐波信号。
一、实验目的1、通过对周期方波信号进行分解，验证周期信号可以展开成正弦无穷级数的基本原理，了解周期方波信号的组成原理。
2、测量各次谐波的频率与幅度，分析方波信号的频谱。
3、观察基波与不同谐波合成时的变化规律。
4、通过方波信号合成的实验，了解数字通信中利用窄带通信系统传输数字信号（方波信号）的本质原理。
二、实验原理1、一般周期信号的正弦傅里叶级数按照傅里叶级数原理，任何周期信号在满足狄利克雷条件时都可以展开成如式2-3-1所示的无穷级数∑∑∑∞=∞=∞=+Ω+=Ω+Ω+=10110)cos(2)sin()cos(2)(n n n n n n n t n A A t n b t n a a t f ϕ （2-4-1）其中)cos(n n t n A ϕ+Ω称为周期信号的n 谐波分量，n 次谐波的频率为周期信号频率的n 倍，每一次的谐波的幅度随谐波次数的增加依次递减。
当0=n 时的谐波分量为2a （直流分量）。
当1=n 时的谐波分量为)cos(11ϕ+Ωt A （一次谐波或基波分量直流分量）。
2、一般周期信号的有限次谐波合成及其方均误差按照傅里叶级数的基本原理可知，周期信号的无穷级数展开中，各次谐波的频率按照基波信号的频率的整数倍依次递增，幅度值随谐波次数的增加依次递减，趋近于零。
因此，从信号能量分布的角度来讲，周期信号的能量主要分布在频率较低的有限次谐波分量上。
此原理在通信技术当中得到广泛应用，是通信技术的理论基础。
信号与系统实验报告7实验七：方波信号的分解与合成实验
信号与系统实验报告7实验七：方波信号的分解与合成实验信号与系统实验报告实验七:方波信号的分解与合成实验一、实验目的1.了解方波的傅里叶变换和频谱特性2.掌握方波信号在时域上进行分解与合成的方法3.掌握方波谐波分量的幅值和相位对信号合成的影响二、实验原理及内容1.信号的傅里叶变化与频谱分析信号的时域特性和频域特性是对信号的两种不同的描述方式。
对于一个时域的周期信号f(t)，只要满足狄利克莱条件，就可以展开成傅里叶级数:从式中可以看出，信号f(t)是由直流分量和许多余弦(或正弦)分量组成。
2.方波信号频谱将方波信号展开成傅里叶级数为:此公式说明，方波信号中只含有一、三、五等奇次谐波分量。
并且其各奇次谐波分量的幅值逐渐减小，初相角为零。
3.方波信号的分解方波信号的分解的基本工作原理是采用多个带通滤波器，把它们的中心频率分别调到被测信号的各个频率分量上，当被测信号同时加到多个滤波器上，中心频率与信号所包含的某次谐波分量频率一致的滤波器便有输出。
在被测信号发生的实际时间内可以同时测得信号所包含的各频率分量。
4.信号的合成本实验将分解的1路基波分量和5路谐波分量通过一个加法器，合成为原输入的方波信号。
三、实验步骤本实验在方波信号的分解与合成单元完成。
1.使方波发生器输出频率为100Hz、幅值为4V的方波信号，接入IN端。
2.用示波器同时测量IN端和OUT1端，调节该通路所对应的幅值调节电位器，使该通路输出方波的基波分量，基波分量的幅值为方波信号幅值的4/π倍，频率于方波相同并且没有相位差。
3.用同样的方法分别在OUT3、OUT5、OUT7、OUT9端得到方波的三、五、七、九次谐波分量。
4.完成信号的分解后，分别测量基波与三次谐波，基波、三次谐波与五次谐波，基波、三次谐波、五次谐波与七次谐波，基波、三次谐波、五次谐波、七次谐波与九次谐波合成后的波形。
并完成下表。
基波基波+三次谐波基波+三、五次谐波基波+三、五、七谐波基波+三、五、七、九次谐波四、实验总结由实验可知，周期信号是由一个或几个、乃至无穷多个不同的频率的谐波叠加而成的。
