项目六一室一厅家庭照明电路的安装
照明电路配线及安装--ppt课件精选全文完整版
（4）导线敷入线槽前，应清扫线槽内残余的杂物， 使线槽保持清洁。
（５）导线的规格和数量应符合设计规定。
ppt课件
9
9.3 照明电路设备介绍
3.1 熔断器
1．熔断器的结构及分类 2．常用熔断器 （１）插入式熔断器 （２）螺旋式熔断器 （３）RMl0型密封管式熔断器 （４）RT型有填料密封管式熔断器 3．熔断器的主要技术参数 （１）额定电压：指保证熔断器能长期正常工作的电压。 （２）熔体额定电流：指熔体长期通过而不会熔断的电流。 （３）熔断器额定电流：指保证熔断器能长期正常工作的电 。
（４）多尘的场所应根据粉尘的浓度及性质，采用封闭式或 密闭式灯具等等。
ppt课件
22
4 临时照明电路安装
（1）家庭、办公、建筑工地、外景地、临时生产等场所有时需要 临时照明，电气技术人员应能根据需要快速、合理、安全地安装 临时照明电路。安装临时照明电路的工作原理、安装方法、安装 步骤与常规的室内照明电路基本相同。
（6）管、槽配线，应采用绝缘电线和电缆。 （7）为了有良好的散热效果，管内及线槽配线其导线的总
截面积（包括外绝缘层）不应超过规定的数值。 （8）明配线穿墙时应采用经过阻燃处理的保护管保护，穿
过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。配线过建 筑物基础也应穿管或采取其它保护措施。 （9）配线工程采用的管卡、支架、吊钩、拉环和盒（箱） 等黑色金属附件，均应镀锌和防护处理。 （10）配线工程施工后，应进行各回路的绝缘检查，绝缘电 阻值应符合现行国家标准的有关规定。并应做好记录。 （11）配线工程中所有外露可导电部分的保护接地和保护接 零应可靠。
家庭电路安装设计家装电路安装步骤
家庭电路安装设计家装电路安装步骤在进行房屋装修的时候，水电装修是非常重要的一部分。
水电安装知识在装修中是个很重要的知识点，今天九正家居网就来给大家说一下家装电路安装步骤。
施工标准:1、电线的敷设应按设计规定进行施工，照明线路和低压线路均应设负荷保护。
2、线路的短路保护、负荷保护、电线线径的选择、低压电气（空调器、家用电器等）的安装，应按规定进行。
3、电线穿管敷设时，管内电线的总截面积（包括外皮），不应超过管内径截面积的40%。
4、线路应固定，排线横平竖直。
5、暗线线路必须采用安全可靠的带护套的电线，埋线不允许有线接头。
6、插座应离地面200mm左右，线盒里每路线必须留线头，长度不少于150mm，（左零线、右相线）以便维修。
7、接线要做到相线进开关，零线进灯头。
家装电路安装步骤：1、交底放线项目经理要对工人进行技术交底，再由工人师傅根据设计要求放线，开槽宽度50mm。
放线要精确到位，无缺漏。
2、拆除原有电线及开关插座将原有线管、电线、开关插座全部换为品牌产品。
原有电线的质量不能保证，导电性差，甚至可能有发生漏电、火灾的危险。
新旧电线不能混用，因其电阻不同，易出现线路故障。
3、开槽钻孔根据施工现场实际的放线位置进行开槽，开槽时应注意开槽深度。
因为上面必须灌入水泥沙浆，所以深度必须高于管径。
顶面不能开槽，如顶面无吊顶，又需要走线（如飘窗），应在顶面浅浅地凿开线槽，电线用薄线管包好，再在槽内固定。
过墙和过梁的地方需要钻孔，钻孔时的孔径、孔距一般为100mm；电线和水管不能走一个孔。
虽然3.15标准是横平竖直，三个弯头一个过路盒，但是这样施工会增加好多空面板，影响美观而且增加了费用。
可采取按斜排直线的方式进行排管，这样排既没有弯头又没有过路盒，施工方便且便于维修。
4、布管根据在施工现场开设的沟槽进行布排管，在有水房间进行布排管时电管应布设在墙上、顶上。
强弱电线不允许走厨房、卫生间阳台的地面。
墙面管道的布置应平顺竖直，尽量不要有弯折的地方。
家庭照明线路基本接法
家庭照明线路基本接法
家庭照明线路是我们日常生活中必不可少的电气设备之一。
正确
的家庭照明线路接法不仅有利于家庭的用电安全，同时也有益于家电
寿命的延长。
以下是基本的家庭照明线路接法，以供大家参考。
1.准备工具和材料
在做家庭照明线路接法的时候，需要准备一些必要的工具和材料。
例如，电钳、绝缘胶带、绞线端子和电线套管等。
此外，还需要家庭
照明线路专用的电线和插头。
2.确认电压和负载
在接线之前，需要确认电线的电压和负载。
这是非常重要的一步，因为直接关系到家庭照明线路的使用安全和稳定性。
通常情况下，家
庭照明线路的电压与家庭用电的电压一致，因此需要确认电压是否在220V左右。
3.剥线和插头连接
剥线是指首先需要把电线的外皮剥掉，只留下里面的铜线，以方
便接线。
在剥线的时候，需要注意不要把铜线割断。
然后将铜线捻紧，用绞线端子将铜线连接到插头上，并在电线和绞线端子之间套上电线
套管，以增加电线的绝缘性和保护性。
最后，用电钳夹紧绞线端子，
确保连接牢固。
4.开关和灯具的连接
开关和灯具的连接是家庭照明线路接法的重要步骤之一。
首先需要确认开关和灯具的导线颜色，通常情况下，开关和灯具的导线颜色相同。
然后将导线的绝缘层剥去，在开关和灯具的连接端子上固定。
连接后，用电钳将连接部分夹紧，确保连接牢固。
总之，在家庭照明线路的接法过程中，需要注意多方面的细节，以确保用电安全和稳定性。
相信大家掌握了以上基本的家庭照明线路接法技巧，就可以轻松完成家庭照明线路的安装和维护了。
家庭照明电路的安装--项目描述

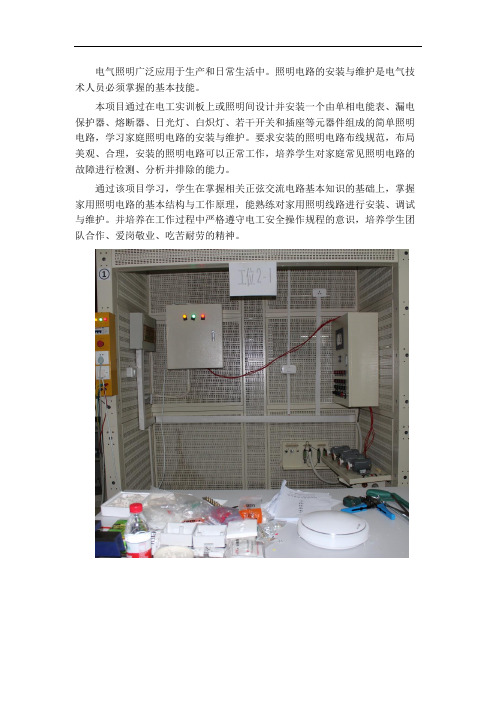

电气照明广泛应用于生产和日常生活中。
照明电路的安装与维护是电气技术人员必须掌握的基本技能。
本项目通过在电工实训板上或照明间设计并安装一个由单相电能表、漏电保护器、熔断器、日光灯、白炽灯、若干开关和插座等元器件组成的简单照明电路，学习家庭照明电路的安装与维护。
要求安装的照明电路布线规范，布局美观、合理，安装的照明电路可以正常工作，培养学生对家庭常见照明电路的故障进行检测、分析并排除的能力。
通过该项目学习，学生在掌握相关正弦交流电路基本知识的基础上，掌握家用照明电路的基本结构与工作原理，能熟练对家用照明线路进行安装、调试与维护。
并培养在工作过程中严格遵守电工安全操作规程的意识，培养学生团队合作、爱岗敬业、吃苦耐劳的精神。
照明电路的安装方法与实施
照明电路的安装方法与实施摘要: 照明电路是装修前的必备项目，也是整个电气安装中非常重要的一项，可以说照明电路的安装是否科学合理，关系到未来的生活幸福。
设备、电线、开关等低压设备要合理选择，正确安装和部署，线路设备要可靠，让用户充分享受便利，获得良好的使用感受。
以上这些问题不做详细规划后续将带来不尽的苦恼，本文将详细介绍家庭照明系统的安装方法和施工技术。
关键词: 照明电路；电器；安装；接线；调试引言接线前应将导线拉直，接线应遵循横平竖直原则，角部严格安装在一条直线上，接线时尽量减少交叉，左零右火原则；布线应从上到下，先串联和后并联，布线要到位，无漏铜。
应按规定的颜色选择电线。
照明电路的组成包括引入外部电源、功率计、漏电保护器、熔断器、插座、灯具、开关装置、各种电线及附件，具体部署必须按照以下规则进行:1 家庭照明电路组成部分的功能和安装要求家用照明电路的部件主要有电能表、闸刀开关、空气开关、导体（包括火线和零线）、熔断器、灯开关、插座。
1.1 电能表电能表的作用是测量电路所消耗的能量和单位能量值，即度或千瓦时，常见的有机械感应电表和电子电表。
安装电能表时，进户电源线应在允许范围内，线径越大越好，如果可能，建议使用单相电缆。
电能表不得安装在下列条件，易燃易爆危险场所；腐蚀性气体或高温场所；受磁场和灰尘影响的区域。
1.2 闸刀闸刀开关是一种手动配电装置，主要用于隔离电源或手动断开和接通直流开关电路，也可用于很少接通和断开低于额定电流的负载，如小型电机、电炉等。
闸刀开关最经济，技术指标低，闸刀开关又称“开式负荷开关”。
使用闸刀开关时，确保垂直安装在控制面板或配电盘上，不能随意搁置；进线底座应在上方，不得与出线底座搞反，否则更换熔丝时会引起触电；更换熔丝时，先拉开闸刀，更换与原熔丝规格相同的新熔丝，同时避免新熔丝爆裂造成机械损坏；如果胶盖瓷架损坏或胶盖丢失，为安全起见，闸刀开关不能再使用。
1.3 漏电开关漏电保护的主要作用是解决漏电问题（从相线出来的电流量和从中性线回来的电流量）。
家用照明电路怎样铺线
家用照明电路怎样铺线电源进户线首先接入电度表，再由电度表反出来，接入总自动空气开关，再由总开关分出，接入几个回路分开关【或者漏电爱护器】，再由分开关布线到各个房间。
家庭电话没有什麽配件，电话进户线，接到一个接线盒，再由接线盒接线到电话机，这些配件在购买电话机时都包括在内了。
仅供参考。
电路布线要遵循的原则：强弱电的间距要在30---50公分，他们只能作远邻，不能作近亲，不知道什么时候，也不管你愿不情愿，他们就会串门，打搅你的电视和电话。
强弱电更不能同穿一根管内。
布线原则：管内导线总截面面积要小于爱护管截面面积的40%，比如20管内最多穿4根2.5平方的线。
长距离的线管尽量用整管，线管假如需要连接，要用接头，接头和管要用胶粘好，假如有线管在地面上，应马上爱护起来，防止踩裂，影响以后的检修，当布线长度超过15米或中间有3个弯曲时，在中间应当加装一个接线盒，由于拆装电线时，太长或弯曲多了，线从穿线管过不去，一般状况下，空调插座安装应离地2米以上电线线路要和煤气管道相距40公分以上，没有特殊要求的前提下，插座安装应离地30公分高度，开关、插座面对面板，应当左侧零线右侧火线开关、插座面对面板，应当左侧零线右侧火线，家庭装修中，电线只能并头连接，肯定不是我们平常任凭一接就OK那么简洁，接头处采纳按压接线法，必需要牢固坚固，接好的线，要马上用绝缘胶布包好，你家装修过程中，假如确定了火线、零线、地线的颜色，那么任何时候，颜色都不能用混了，要不，有好看的了，家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用，很关键的，在做完电路后，肯定要让施工方给你作一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。
家用照明布线的做法：照明和一般插座，选BV2.5平方铜塑线，厨房插座和卫生间热水器插座采纳6平方。
布线时，要有线管，PVC就可以。
每个插座必需有接地线，有吊灯的话，吊灯也要布上接地。
实训项目六一控一白炽灯一插座
一控一白炽灯一插座线路的安装
一控一白炽灯一插座线路的安装
四、插座的安装 1
明装插座 各种插座根据安装形式不同，可以分为明装、暗装两种。
目前，新的建筑物大多在施工时，已经将电路管线预埋到墙 体里。明装方式多用于线路改造和提前没有预埋电路管线的地方
一控一白炽灯一插座线路的安装
2
暗装插座
暗装是指所有管线底盒都埋藏在墙内，安装插座的暗盒一般 比墙面需要略深一点，比如比墙面的完成面低三四毫米。
配分
扣分
得分
1
元件安装布局
15
2
线路的安装
30
3
通电试验
10
4
安全文明生产
5
一控一白炽灯一插座线路的安装
（二）安装要求
⒈元件布置合理美观 ⒉布线横平竖直
⒊元件固定牢固
一控一白炽灯一插座线路的安装
序号
主要内容
评分标准 ⑴元件布置不合理、不美观扣5分。⑵元 件安装松动扣5分 ⑶元件损坏扣5分 ⑴导线不横平竖直扣5分⑵不定位划线扣5 分⑶塑料卡钉不符合工艺要求扣5分⑷拐 角不符合要求每处扣5分 安装线路错误，造成短路、短路故障，每 多通电一次扣5分，扣完10分为止。 ⑴违反操作规程扣3分⑵不清理现场扣2分
实训项目 六 一控一白炽灯一插座线路的安装
一控一白炽灯一插座线路的安装
项目目的
一、进一步熟悉照明电路图和安装示意图。
二 、初步学会安装
一、插座 1
插座认识
普通插座
带开关的插座
地面插座
防水插座
定时插座
一控一白炽灯一插座线路的安装
2
插座的符号
一控一白炽灯一插座线路的安装
⑦固定安装将：墙壁开关插座紧贴于塑料台上，方向位置摆 正，然后用工具把螺丝固定牢，最后盖上装饰板
工作页：一居室照明线路的安装15-2-12
学习任务一居室照明线路的安装* 获取信息一、了解照明线路的安装施工方案1、请认真阅读工作情景描述及相关资料，用自己的语言填写维修工作联系单。
表1 维修工作联系单（维修车间）编号：注:1）请用户以后对所需维修项目用此维修单报维修车间。
（一式三联）2）一般维修一个工作日内完成。
如无维修材料，报批采购后予以维修；3）人为损坏，需查实缴费后予以维修。
2、填完工作任务单后你对此工作有信心吗？3、看到此项目描述后你想到应如何组织计划实施完成？4、你认为工程项目现场环境、管理应如何才能有序地保质保量地完成任务！5、为了今后工作、学习方便、高效，在咨询教师前提下，你与班里同学协商，合理分成学习小组(组长自选、小组名自定)。
分组名单6、图纸目录与设计说明有哪些内容？7、主要材料设备表有哪些内容？8、照明系统图反映了照明系统的、主要、元件之间的连接情况以及它们的规格、型号、参数等。
9、指导电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校，这样的电路图叫？A) 平面布置图 B) 安装接线图 C) 安装大样图 D) 系统图一、电气施工图的特点及组成电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3）系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
（4）平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量电阻时，将左边的转换开关置于Ω位置，右边的转换开关置于所需 的某一Ω档位。 5.电容的测量
（3）灯具选用原则 环境条件：应注意防火，防爆，灰尘，潮湿。震动和化学腐蚀等环境。 2）经济性：主要考虑初始投资费用（灯具购置费），年运行费（电费，灯具 更换费）以及年维护费（换灯和人工费），应尽量选择既经济有方便的灯具。 3）装饰性：灯具尺寸，外表要与环境相协调，可用艺术灯具进行装饰，起 到装饰房间和烘托环境的目的。 （4）灯具的附件 1）灯座：分为插口和螺口两类 100W 的灯泡多为螺口灯座，因为螺口灯座接 触多比插口好，能通过较大电流，按其安装方式可分为平灯座，悬吊式， 和管子灯座；按外壳材料又可分为胶木，瓷质和金属三种，大于 100W 的一 般采用瓷质小于 100W 的用胶木。
螺口灯座
插口灯座
2）灯罩：按材料分为玻璃罩，搪瓷罩，铝罩等；按反射，投射和散射又可 分为直接式，间接式和半间接式三种。
玻璃灯罩
铝灯罩
搪瓷灯罩
3）开关：起接通和断开电路的作用，按按装条件可分为明装式和暗装式， 按使用方式分为拉线开关和翘板开关，按构造分为单联，双联和三联开关以 及声控光敏开关，声控开关可在环境光照度低到一定数值时，通过 声音振 动使开关闭和，延时一段时间后自动断开，开关按外壳防护形式还可分普通 式，防水防尘式，防爆式等。开关规格以额定电压和额定电流来表示，室内 开关的额定电压一般为250V，电流一般在3~10A之间。
适用于电工在装配维修工作中割削导线绝缘外皮，以及割削木桩和割断 绳索等。 8、万用表
万用表是一种可以测量多种电量的多量程便携式仪表。可以来测量交流 电压、直流电压、直流电流、盒电阻值等，有的万用表还可以测量模电、数 电当中常用元器件，比如二极管、三极管，是维修电工必备的仪表之一。
测量时，应将红表笔短杆插入“VΩ”插孔，黑表笔插入“COM”插孔。 测量高压时应该把万用表的交流电压挡先调到最大，依次减小其电压档。 1.交流电压的测量
对于一字形的螺钉，需用一字形螺丝刀来旋紧或拆卸。一字形螺丝刀规 格用柄部以外的刀
体长度表示，常用的有100mm、150mm、200mm、300mm、400mm等几种。 对于十字形的螺钉，需用十字形螺丝刀来旋紧或拆卸。十字形螺丝刀规 格按其头部旋动螺钉的规格不同，分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个型号，分别用于 旋动直径为2~2.5mm、3~5mm、6~8mm、10~12mm的螺钉，其柄部以外的刀体长 度规格与一字形螺丝刀相同。无论使用一字形还是十字形螺丝刀时，都应注 意用力平稳，推进和旋转要同时进行。 3、钢丝钳 （1）规格：150mm 175mm 200mm （2）组成：钳头、钳柄 （3）各部分用途： 4、尖嘴钳 适应于狭小的工作空间或带电操作低压电气设备；尖嘴钳也可用来剪断细小 的金属丝。它适应于电气仪表制做或维修。尖嘴钳又名尖头钳，常用的有普 通尖嘴钳和长尖嘴钳。 尖嘴钳头部细而尖，适用于在狭小的空间夹持较小的螺钉、垫圈、导线 及将导线弯成一定的形状供安装时使用。使用带绝缘柄的尖嘴钳可带电操作 （一般绝缘柄的耐压为500V），但为确保使用者的人身安全，严禁使用塑料 柄破坏、开裂的尖嘴钳在非安全电压范围内操作，一般不允许用尖嘴钳装拆 螺母或把尖嘴钳当锤子使用。尖嘴钳头部较细，为防止其断裂，不宜用其夹、 镊较粗的金属导线及其他物体，还要避免尖嘴钳头部长时间受热，否则会容 易使钳头退火，降低钳头部分的强度。当然长时间受热也会使塑料柄熔化或 老化。 5、断线钳（偏口钳） 斜口也叫偏口钳。在剪切导线，尤其是剪掉焊接点上多余的线头和印制
测量时，将万用表右边的转换开关置于“V~”位置，左边的转换开关（量 程的选择）选择到交流电压所需的某一量限位置上，表棒不分正负，用手握 住两表棒绝缘部分，将两表棒金属头分别接触被测电压的两端，读数，然后 从被测电压端移开表棒。 2.直流电压的测量
测量时，将万用表右边的转换开关置于“V—”位置，左边的转换开关（量 程的选择）选择到直流电压所需的某一量限位置上，用红表笔金属头接触被 测电路的正极，黑表笔金属头接触电路的负极。测量直流电压时，表棒不能 接反，否则易损坏万用表。若不清楚被测电压时，可用表棒轻快地碰触一下 被测电压两极，观察读数的正负，确定出正负极之后再进行测量。 3.直、交流电流的测量
实训项目 6 一室一厅家庭照明电路的安装
注
一、组织教学： 清点学生人数，强调实训纪律。
二、复习提问导入： 怎样才能做到家庭安全用电呢？家庭安全用电的原则是什么？
三、新课入门指导： 【项目要求及说明】 项目要求客厅布置一盏灯，一个五孔插座，一个开关，客厅进线处安装
电能表、总控刀闸、漏电保护器；卧式安装一盏灯，要求能用两个开关控制。 用两块木板模拟两间房子。
教
照明电路电路的安装、掌握照明电路原理、构成和接
点学
重 线方法。
教 学
使用数字式万用
处 理
难 点
表进行测量
方 法
一体化教学
教 学
讲授法、任务驱 作 电路的安装以及实训报告的填
手 段
动法
业 写。
教学后记 （授课后填写，对本次课进行总结和反思，作为今后改进教学的依据）
洋浦技工学校教案
教学过程 备
（含组织教学、复习提问、新课内容、教学方法、板书设计、时间分配、总结等）
两手各持一支验电器，同时触及两条线，同相不亮而异相亮 f.识别相线碰壳
用验电器触及电机、变压器等电气设备外壳，若氖管发亮，则说明该设 备相线有碰壳现象。如果壳体上有良好的接地装置氖管是不会发亮的。 2、旋具（改锥、起子） 螺丝刀又称改锥或起子，它由绝缘套管（刀柄）刀头两部分组成，按其头部 形状可分为一字形和十字形两大类。
1.使用万用表时，应仔细检查转换开关位置选择是否正确，若误用电流 挡或电阻挡测量电压，会造成万用表的损坏。
2.在用万用表测试时，不能旋转转换开关。需要旋转转换开关时，应让 表棒离开被测电路，以保证转换开关接触良好。
3.电阻、电容测量必须在断电状态下测量。 4.在测量交、直电压或电流时，应该先把转换开关挡调至最大测量挡， 然后在慢慢调节转换开关，使其调节到相应位置测量。 三、室内照明线路的安装要求 总体要求：正规、 合理、牢固 、美观 （1） 各种灯具、开关、插座、吊线盒及所有附件品种规格、性能参数， 如额定电压、电流等必须符合要求。 （2） 如应用在户内特别潮湿或具有腐蚀性气体和蒸汽的场所，应用在 易燃或易爆物的场所以及应用于户外的，必须相应地采用具有防潮或防爆结 构的灯具和开关。 （3） 灯具安装应牢固。质量在1KG以内的灯具可采用软导线自身作吊线； 质量超过1KG的灯具应采用链吊或管吊；质量超过3KG时必须固定在预埋的吊 钩或螺栓上。 （4） 灯具的吊管应由直径不小于10mm的薄壁钢管制成。 （5） 灯具固定时，不应因灯具自重而使导线承受额外的张力，导线在 引入灯具处不应有磨损，不应受力。 （6） 导线分支及连接处应便于检查。 （7） 必须接地或接零的金属外壳应由专门的接地螺栓连接牢固，不得 用导线缠绕。 （8） 灯具的安装高度：室内一般不底于2.4M，室外一般不得底于3M， 如遇特殊情况难以达到要求，可采取相应保护措施或采用36V安全电压供电。 （9）室内照明开关一般安装在门边易于操作的地方 。拉线开关的安装 高度一般离地 2--3M，扳把开关一般离地1.3M，离开框的距离一般为150~200mm。安装时， 同一建筑物内的开关宜采用同一系列产品，并应操作灵活 ，接触可靠。还 要考虑使用环境以选择合适的外壳防护形式。 四、室内照明线路敷设和施工安装工艺 1、室内照明设计与施工满足条件： 安全; ② 可靠; ③ 经济; 2、室内布线分为明敷设和暗敷设两种，均由PVC管、接线盒和导线组成： ① 暗敷设布线：将PVC管埋在建筑材料和墙内，原则要求走捷径，尽量 减少弯 头。适用于美观要求较高的场所，如家庭，办公室等场所等。
能好，使用寿命比是炽灯 2—3 倍；起辉时 间长，适应电压波动性能差（电压下降 5% 可能引起自熄），熄灭后再起动时间长（约
广场、车间、仓库、码 头、街道场合。
5—10 分钟才能再次开灯）。
发光效率高，耐震性能好，使用寿命超过
白炽灯的 10 倍，光线穿透力强；辨色性能 车站、码头、街道等尤
高压钠灯 差。
洋浦技工学校教案
课 次 第 次课 授课节数
教务审批
授课班级
授课时间
本课课题 一室一厅家庭照明电路的安装 课 型 一体化课
1、学生通过照明线路的安装与维修的实践技能电路的安装及工作原
目
的 理等。
与
要
2、掌握导线的正确可靠的连接方法；
求
3、会使用常见的电工工具，如剥线钳、测电笔的使用。
用来剥削小截面积的塑料或橡胶绝缘导线的绝缘层，剥线钳是用来剥除 小直径导线绝缘层的专用工具。剥线钳的手柄是绝缘的，因此可以带点操作， 工具电压一般不允许超过500V。剥线钳的优点在于使用效率高、剥线尺寸准 确、不易损伤芯线。钳口处有几个不同直径的小孔，可根据待剥导线的线径 选用，以达到既能剥掉绝缘层又不损伤线芯的目的。 7、电工刀
其适用于多雾、多尘埃
的场合。
氙灯
功率极大，自几千瓦至数十千瓦，体积小，
使用寿命长；结构复杂，需要配用触发装 广泛用于广场、体育场、
置，灯管温度高。
公园等大面积照明。
（1）认识各种各样的灯：
碘钨灯
高压汞灯
高压钠灯
氙灯
（2）白炽灯： 1）各式各样的白炽灯：
普通白炽灯
声控白炽灯
防暴白炽灯
2）白炽灯原理及结构： 白炽灯是利用电流在灯丝电阻上的热效应， 使灯丝温度上升到白炽温度而发光的。有螺 口灯头和插口灯头两种。 它主要工作部分是灯丝，灯丝用熔点温度 高和不易蒸发的钨制成。 40W及以下灯泡内部抽成真空， 40W及 以 上灯泡内部抽成真空后又充有少量氩气或氮 气等惰性气体，一减少钨丝挥发，延长灯丝 使用寿命。
