步步高有绳电话说明书
步步高电话说明书
故障 6 其它故障 换装新电池（注意电池的正、负极性）
9）亮度调节键
23）电话线插口
10）去电翻查
24）机械锁
11）暂停键
25）铃声大小制
12）暂切键
26）免提音量调较
13）重拨键
27）免提咪
14）免提键
28）脉冲/音频拨号转换开关
安装
1． 打主机电池盖，装入两个电池；
2． 用听筒卷线连接听筒与主机；
3． 将电话线一端插在主机电话线插座内，另一端则插在墙的电话制上。
萤幕显示说明 01 NEW CALL 12 M 08D P 09:08 05 CALL
“01”— 表示新来电数目 “12 M 08D”— 表示当前日期为 12 月 8 日 “P 09:08”--- 表示当前时间为下午 9 点 08 分 “05 CALL”—表示来电总数 “PRIV”—表示主叫方限制送出自身号码 “ERR”— 表示因电话线路干扰导致电话机接收信息有误 “TOLL”— 表示因长途号码或其他因素没有提供来电信息 “REP”—表示未查询的相同来电信息已重复两次或两次以上 “NEW CALL”—当有新来电时，该字样在显示萤幕内闪烁
电话呼出： 1．拿起听筒或按 HF 键（IN USE 灯亮）； 2．听到拨号音后开始拨号，拨号后 10 秒钟开始自动计时，液晶萤幕显示通话时间； 3．通话完后，将听筒放回原位或按 HF 键收线。 重拨最后一次所拨号码： 拿起听筒或按 HF 键（IN USE 灯亮），听到拨号音后按 REDIAL 键，本机会自动拨出您最后一次所拨打 的号码。
储存号码：
存入号码
本机在 VIP 键内可存储 10 组电话号码。 1） 待机状态下，按 STORE 键； 2） 在 5 秒内，按 VIP 键作为您号码的存储位置； 3） 输入您需存储的号码； 4） 再按 STORE 键。
步步高电话说明书
ATTENTION： 在以下使用方法叙述中，除特别说明外，其他操作均指在座机挂机状态下进行。
1 接断电话
不考虑来电显示：听到电话铃声，拿起手柄或按【免提】键，即可与对方通话，此时显示屏灯亮。
(4)----0----：表示因超出服务范围或其他因素没有提供来电信息
(5)----e----：表示因来电信息有错，无法正常接收信息
21 夜光功能
在摘机状态下，本机显示屏夜光照明功能被启动，方便您在夜间或光线暗淡处使用本机
3 手柄通话与免提通话间的转换
由手柄转为免提通话时，只需按一下【免提】键，放回手柄，即可转为免提通话。
由免提转为手柄通话时，只需拿起手柄即可。
4 铃声大小开关转换
本机后部设有铃声大小转换开关，可根据需要选择铃声大小。
5 预置拨号
按【0】至【9】数字键，如果输入号码错误，可按【删除／退出】键删除错误号码，重新输入正确号码。确认输入号码正确后，按【重拔／回拨】键即可拨出该电话号码。
ቤተ መጻሕፍቲ ባይዱ
6 重拨键
拨出电话号码，听到忙音时，可以收线后再摘机，听到拨号音后，再按【重拨／回拨】键；或无须收线，直接按【重拔／回拨】键，本机就会自动拨出您前次输入的号码。
7 暂停键
在本机作为内线分机使用时，该键可以配合您拨打外线时识别外线是否繁忙。例如：假定拨【9】是接外线，则您可以在打外线时先拨【9】，然后按【暂停】键，再输入要拨的外线号码。这样，在您重拨时，本机会在“9”字后面自动插入一段3.6秒的暂停时间间隔，以识别外线是否繁忙，保证您的拨号快速、准确、省时。
当钥匙背旋至红点位置时，为普通拨号状态，自动ip及ip键中所存贮的号码可以使用或存贮。
步步高HCD007电话机使用说明书
使用说明书型号：HCD007(72)TSDL72来电显示有绳电话机广东步步高电子工业有限公司BBK ELECTRONICS CORP., LTD.本机特点■ FSK/DTMF双制式来电显示■显示屏液晶亮度八级可调■ 65组来电、55组贵宾、20组去电号码存贮并可查阅■ 3组闹铃且闹铃音乐可选■ 10种和弦铃声，一种普通铃声■免扰功能■来电报号、异地遥控查询新来电■ 1组自动和1组手动IP■机械锁■预置拨号功能，可删改未拨出的号码■防雷击保护电路，使防雷性能优于国家标准电话机功能图示说明安装一、电话机应安装在阴凉、干燥、通风、无腐蚀性气体的地方。
二、打开电池盖，装入三节五号（AA SIZE）电池，请注意电池正负极性。
三、用手柄卷线连接手柄与座机，用外引线连接座机与电信局外线接口。
注：①只有当所在电信局开通来电显示服务及用户申请该项服务后才具有来电显示功能。
②如果本机作为内线分机使用时，来电显示功能将有可能无法实现。
③如果电池电量不足，则会出现显示屏显示暗淡、来电信息接收不全或存贮信息丢失等现象，此时请及时更换电池。
使用说明提示：在以下使用方法叙述中，除特别说明外，其他操作均指在座机挂机状态下进行。
■接听电话听到电话铃声，拿起手柄或按“免提”键，即可与对方通话，通话完毕挂好手柄或按“免提”键。
在用手柄通话时若需转为免提通话，则按一下“免提”键，放回手柄即可转为免提通话；在用免提通话时若需转为手柄通话，则拿起手柄即可。
注：在用免提通话过程中，按“音量”键可调整受话音量大小。
■拨打电话拿起手柄或按“免提”键后拨号，当听到回铃音时，等待对方应答。
如果听到忙音，只按“重拨/回拨”键，即可将刚才所拨的电话号码拨出去，通话完毕挂好手柄或按“免提”键。
■预置拨号预拨电话号码，如果输入错误，可按“删除/R”键删除再重新输入。
待确认无误后，按“重拨/回拨”键即可拨出。
■重拨键拨出电话号码听到忙音时，可以收线后再摘机，听到拨号音后，再按“重拨/回拨”键；或无须收线，直接按“重拨/回拨”键，本机就会自动拨出您前次输入的号码。

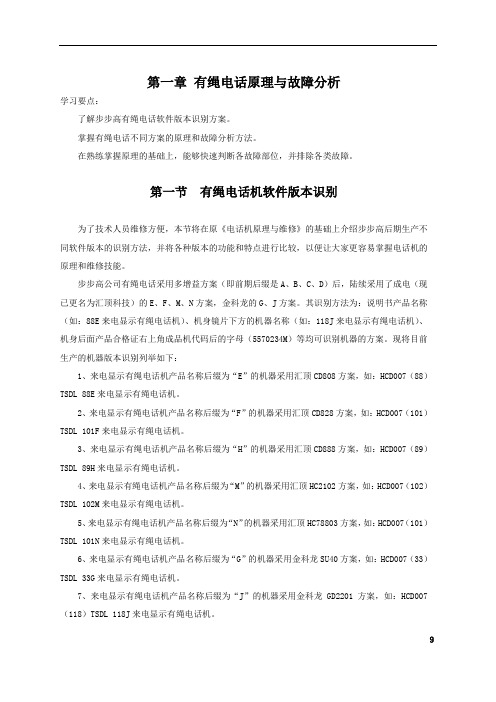

01-14_有绳电话原理与故障分析解读
第一章有绳电话原理与故障分析学习要点：了解步步高有绳电话软件版本识别方案。
掌握有绳电话不同方案的原理和故障分析方法。
在熟练掌握原理的基础上，能够快速判断各故障部位，并排除各类故障。
第一节有绳电话机软件版本识别为了技术人员维修方便，本节将在原《电话机原理与维修》的基础上介绍步步高后期生产不同软件版本的识别方法，并将各种版本的功能和特点进行比较，以便让大家更容易掌握电话机的原理和维修技能。
步步高公司有绳电话采用多增益方案（即前期后缀是A、B、C、D）后，陆续采用了成电（现已更名为汇顶科技）的E、F、M、N方案，金科龙的G、J方案。
其识别方法为：说明书产品名称（如：88E来电显示有绳电话机）、机身镜片下方的机器名称（如：118J来电显示有绳电话机）、机身后面产品合格证右上角成品机代码后的字母（5570234M）等均可识别机器的方案。
现将目前生产的机器版本识别列举如下：1、来电显示有绳电话机产品名称后缀为“E”的机器采用汇顶CD808方案，如：HCD007（88）TSDL 88E来电显示有绳电话机。
2、来电显示有绳电话机产品名称后缀为“F”的机器采用汇顶CD828方案，如：HCD007（101）TSDL 101F来电显示有绳电话机。
3、来电显示有绳电话机产品名称后缀为“H”的机器采用汇顶CD888方案，如：HCD007（89）TSDL 89H来电显示有绳电话机。
4、来电显示有绳电话机产品名称后缀为“M”的机器采用汇顶HC2102方案，如：HCD007（102）TSDL 102M来电显示有绳电话机。
5、来电显示有绳电话机产品名称后缀为“N”的机器采用汇顶HC78803方案，如：HCD007（101）TSDL 101N来电显示有绳电话机。
6、来电显示有绳电话机产品名称后缀为“G”的机器采用金科龙SU40方案，如：HCD007（33）TSDL 33G来电显示有绳电话机。
7、来电显示有绳电话机产品名称后缀为“J”的机器采用金科龙GD2201方案，如：HCD007（118）TSDL 118J来电显示有绳电话机。
步步高电话机说明书
步步高电话机HCD007(118)TSDL的说明书, 你看看能不能用ATTENTION：在以下使用方法叙述中，除特别说明外，其他操作均指在座机挂机状态下进行。
1 接断电话不考虑来电显示：听到电话铃声，拿起手柄或按【免提】键，即可与对方通话，此时显示屏灯亮。
考虑来电显示：等到第二声铃声响起后，看显示屏上所显示的内容，您可决定是否接听。
2 拨打电靖拿起手柄或按【免提】键，显示屏灯亮，听到拨号音，即可拨号。
当听到回铃音(断四秒续一秒的蜂音)时，等待对方应答。
如果听到忙音(嘟…嘟…嘟…声)，只需按【重拨／回拨】键，即可将刚才所拨的电话号码拨出去，通话完毕后要挂好手柄或按【免提】键。
3 手柄通话与免提通话间的转换由手柄转为免提通话时，只需按一下【免提】键，放回手柄，即可转为免提通话。
由免提转为手柄通话时，只需拿起手柄即可。
4 铃声大小开关转换本机后部设有铃声大小转换开关，可根据需要选择铃声大小。
5 预置拨号按【0】至【9】数字键，如果输入号码错误，可按【删除／退出】键删除错误号码，重新输入正确号码。
确认输入号码正确后，按【重拔／回拨】键即可拨出该电话号码。
6 重拨键拨出电话号码，听到忙音时，可以收线后再摘机，听到拨号音后，再按【重拨／回拨】键；或无须收线，直接按【重拔／回拨】键，本机就会自动拨出您前次输入的号码。
7 暂停键在本机作为内线分机使用时，该键可以配合您拨打外线时识别外线是否繁忙。
例如：假定拨【9】是接外线，则您可以在打外线时先拨【9】，然后按【暂停】键，再输入要拨的外线号码。
这样，在您重拨时，本机会在“9”字后面自动插入一段3.6秒的暂停时间间隔，以识别外线是否繁忙，保证您的拨号快速、准确、省时。
8 r键在与对方通话过程中，当需要把电话转接给另外一方接听时，可按【r键】键，再拨需转接的号码，即可实现电话转接或三方通话。
该键是配合程控交换机使用(用户必须在电信局已登记该项服务后才能实现)。
ATTENTION：该键作用时间可作更改，具体操作请见后述第4页中的“设置r键时间”。
步步高 BBK V305 说明书
3,*4lEe,iiiiiiiiiiiiiiiiiiiiiiiiiiiii 38 Vn:v=sKN3gv=siiiiiiiiiiiiiiiiiiii MR 4Rv}iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii MS *2j*ne,mmiiiiiiiiiiiiiiiiiiiiiiiiiii 3; ,Reiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii MU 4KqKK.niiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii NL uXuiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii NP 8aiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii NR =_,iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii NS EUZ_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii NT i*KU.1/iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii NU **KUtdKYYbi{iiiiiiiiiiiiiiiiiiiiiiiiii OL kiY.niiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii OM \Urhiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 53 ;b>iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 53 {nq\UR2iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 56 v/=fliiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 63
e,X?
cNdN,*w>=u;sv}E2mG98a2~ 82h02{s2Ut2,{2i*y3a,@`hv =sru7oN3y.t=8aERxKyyii*N d/KEO,,,JoowJp{y>>vQ3
步步高 HA007(6)P TSDL(LCD)型液晶显示多功能按键电话机 说明书
HA007(6)P/TSDL(LCD)型液晶显示多功能按键电话机，是采用先进电子线路设计而成的免提式液晶显示电话机。
本机标准话机部分均采用专用电路，组成完善的发送、接收系统，免提通话部分采用特殊电路设计，其音质清晰宏亮、铃声悦耳、工作可靠，适用于邮电、工矿企业、行政事业单位、家庭以及宾馆酒店等部门作通讯联络。
1．脉冲/双音频拨号式免提按键电话机，可与48~60伏的市话网电话交换机和用户自动小型交换机配接使用。
2．标准话机的送、受话电路采用专用电路，噪声小，性能稳定，电路设计合理，于有自动增益控制（AGC）电路，受外线长度变化影响小，因此，近远距离通话声音大小基本不变。
3．免提通话部分采用特殊电路设计，功耗低、输出大。
利用电话线路直接馈电，无需自备电源，既方便又可靠。
4．采用电子音乐铃，铃声清脆悦耳，高低可调。
5．本机设有听筒通话指示、免提通话指示、振铃和防盗指示灯，分别指示听筒通话或免提通话以及振铃和防盗时的工作状态。
6．本电话机线路设计优越，功能强大，具体总结如下：（1） P/T（脉冲/双音频）开关转换和按键软转换功能。
（2） 可记忆贮存三个常用的电话号码，并可根据需要随时更换。
（3） 免提拨号及通话，音量大小可调。
（4） 拨号限制功能，首位为“0”的号码无法拨出。
（5） 挂机状态，液晶显示屏可显示正常时间，摘机后，可显示您拨叫的电话号码（16 位显示）以及通话自动或手动计时。
（6） 最后一组电话号码重拨（REDIAL）及单键重拨（ONE KEY REDIAL）功能。
（7） 设有闪断键（FLASH），可快速收线，方便快捷。
（8） 拨号暂停（PAUSE）3.6秒，配合内线电话拨打外线时识别外线是否繁忙。
（9） 防盗开关置于“ON”时，可迫使盗用本机线路者无法拨号及通话。
（10） 振铃声大小可调。
7．本电话机外形采用国际流行款式，流线型设计，并备有多种颜色以解用户之需，外观高雅大方，品味十足，百看不厌，手柄设计符合人机工程学。
步步高电话HCD(92)TSDL 说明书
丢失所造成的损失与本公司无关。
21．计算器功能 在摘机或挂机状态下，按“计算器/AC”键可进入 10 位数以内的加、减、
乘、除运算，其运算符号包括（“重拨/回拨/+”键即加、“报新来电/R/-” 键即减、“暂停/提取/X”键即乘、“查询/IP/÷”键即除、“#/=”键即等于、 “X/˙”键即小数点）。
当钥匙背旋至绿点位置时，以“0”开头的号码不能拨出，IP 键中所存 贮的号码可使用，但不能存贮。
当钥匙背旋至黄点位置时，以“0”开头的号码和 IP 键中所存贮的号码 不能使用，且 IP 键中的号码不能存贮。
当钥匙背旋至红点位置时，为普通拨号状态，IP 键中所存贮的号码可 以使用或存贮。
注：当钥匙背旋至绿点或黄点位置时，显示屏显示锁符号，表示电话机处于限拨状态。
注：在计算状态下，该键可实现“乘”功能。
9．R 键 在与对方通话过程中，当需要把电话转接给另外一方接听时，可按
“报新来电/R 键/-”键，再拨需转接的号码，即可实现电话转接或三方通话。 该键是配合程控交换机使用（用户必须在电信局已登记该项服务后才能实 现）。
注：在计算状态下，该键可实现“减”功能。
10．报时/保持键 在待机状态下，按“报时/保持”键，本机会报出月、日、星期及现在
13．来电显示制式转换 本电话机出厂时 FSK/DTMF 双制式来电信号均能接收，若第一次收到的
是 FSK（或 DTMF）信号，则此后只能接收 FSK（或 DTMF）信号。若想将制式 恢复为电话机出厂时的设置，则可连续按两次“*”键。 14．拨号限制
本机后部设有机械锁，供您任意选择。 特别提示：电话机上的锁属于限制拨号的一般性控制设备，仅能锁正常情况 下的首位拨“0”或其它限拨号码。对于采用技术性或破坏性方法盗打电话 而产生的话费超支或损失，与本公司无关。如要可靠地限制拨号，请向当地 电信局申请“呼出限制”服务。
步步高电话说明书
步步高电话说明书ATTENTION：在以下使用方法叙述中，除特别说明外，其他操作均指在座机挂机状态下进行。
1 接断电话不考虑来电显示：听到电话铃声，拿起手柄或按【免提】键，即可与对方通话，此时显示屏灯亮。
考虑来电显示：等到第二声铃声响起后，看显示屏上所显示的内容，您可决定是否接听。
2 拨打电靖拿起手柄或按【免提】键，显示屏灯亮，听到拨号音，即可拨号。
当听到回铃音(断四秒续一秒的蜂音)时，等待对方应答。
如果听到忙音(嘟…嘟…嘟…声)，只需按【重拨／回拨】键，即可将刚才所拨的电话号码拨出去，通话完毕后要挂好手柄或按【免提】键。
3 手柄通话与免提通话间的转换由手柄转为免提通话时，只需按一下【免提】键，放回手柄，即可转为免提通话。
由免提转为手柄通话时，只需拿起手柄即可。
4 铃声大小开关转换本机后部设有铃声大小转换开关，可根据需要选择铃声大小。
5 预置拨号按【0】至【9】数字键，如果输入号码错误，可按【删除／退出】键删除错误号码，重新输入正确号码。
确认输入号码正确后，按【重拔／回拨】键即可拨出该电话号码。
6 重拨键拨出电话号码，听到忙音时，可以收线后再摘机，听到拨号音后，再按【重拨／回拨】键；或无须收线，直接按【重拔／回拨】键，本机就会自动拨出您前次输入的号码。
7 暂停键在本机作为内线分机使用时，该键可以配合您拨打外线时识别外线是否繁忙。
例如：假定拨【9】是接外线，则您可以在打外线时先拨【9】，然后按【暂停】键，再输入要拨的外线号码。
这样，在您重拨时，本机会在“9”字后面自动插入一段3.6秒的暂停时间间隔，以识别外线是否繁忙，保证您的拨号快速、准确、省时。
8 r键在与对方通话过程中，当需要把电话转接给另外一方接听时，可按【r键】键，再拨需转接的号码，即可实现电话转接或三方通话。
该键是配合程控交换机使用(用户必须在电信局已登记该项服务后才能实现)。
ATTENTION：该键作用时间可作更改，具体操作请见后述第4页中的“设置r键时间”。
步步高电话机设置方法
步步高电话机设置方法步步高电话机是一款功能强大、操作简单的家用电话机，它不仅外观精美，还具有多种实用功能，如来电显示、通话录音、电话本存储等。
接下来，我们将为您详细介绍步步高电话机的设置方法，让您可以轻松使用这款智能电话机。
首先，我们需要将步步高电话机取出包装，并准备好所需的配件，包括电话机主机、电话线、电源适配器等。
接着，按照以下步骤进行设置：1. 连接电源和电话线。
首先，将电源适配器插入电话机主机的电源接口，然后将另一端插入电源插座。
接着，将电话线插入电话机主机的电话线接口，然后将另一端插入电话线插座。
2. 设置日期和时间。
按下电话机主机上的设置按钮，进入日期和时间设置界面。
使用数字键盘输入当前的日期和时间，然后按下确认键保存设置。
3. 设置来电显示。
步步高电话机支持来电显示功能，可以显示来电号码或来电名称。
按下电话机主机上的设置按钮，进入来电显示设置界面。
根据需要选择显示号码或显示名称的方式，然后按下确认键保存设置。
4. 设置电话本。
步步高电话机可以存储多个电话号码，方便快捷拨号。
按下电话机主机上的设置按钮，进入电话本设置界面。
使用数字键盘输入联系人的姓名和电话号码，然后按下确认键保存设置。
5. 设置通话录音。
步步高电话机支持通话录音功能，可以录制通话内容并保存到电话机中。
按下电话机主机上的设置按钮，进入录音设置界面。
根据需要选择开启或关闭通话录音功能，然后按下确认键保存设置。
6. 其他功能设置。
步步高电话机还具有一些其他实用功能，如免提通话、呼叫转移、来电提醒等。
按照用户手册中的说明，进行相应的设置操作。
通过以上设置步骤，您可以轻松地完成步步高电话机的设置，享受到它提供的便利和实用功能。
希望本文所述内容对您有所帮助，祝您使用愉快！。
