CAD 图框模板

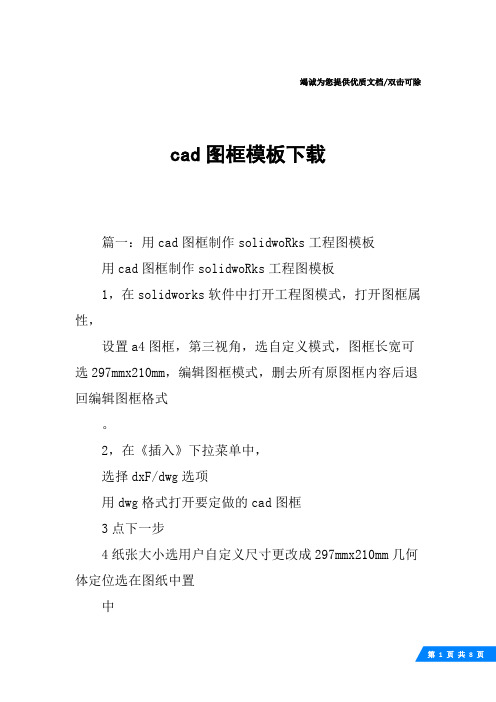

cad图框模板下载
竭诚为您提供优质文档/双击可除cad图框模板下载篇一：用cad图框制作solidwoRks工程图模板用cad图框制作solidwoRks工程图模板1，在solidworks软件中打开工程图模式，打开图框属性，设置a4图框，第三视角，选自定义模式，图框长宽可选297mmx210mm，编辑图框模式，删去所有原图框内容后退回编辑图框格式。
2，在《插入》下拉菜单中，选择dxF/dwg选项用dwg格式打开要定做的cad图框3点下一步4纸张大小选用户自定义尺寸更改成297mmx210mm几何体定位选在图纸中置中5设置完后点完成6调整图框位置好后点另存为dRwdot格式7保存好后关闭当前窗口。
8打开solidworks高级模式，选择自己刚才保存图框的名字，打开即可。
篇二：cad图框标准cad图框标准一般工程的图框分为a0、a1、a2、a3、a4，其尺寸大小各不一样。
当比例是1:100时,在cad软件用dist命令测量的尺寸为:a0尺寸为84100×118900a1尺寸为59400×84100a2尺寸为42000×59700a3尺寸为29700×42000a4尺寸为21000×29700当比例是1:200时,就需要把图框在cad软件里面放大2倍,a0尺寸就为168200×237800比例1:300,放大3倍,如此类推!但最终打印出来的如果是a0,则不管比例多少,尺寸都为841×1189mm。
a08411189a1594841a2420594a3297420a4210297a5148210a6 105148a774105a85274b010001414b17071000b2500707 朝阳【wlsh0908】整理b3353500b4250353b5176250b6125176b788125b86288朝阳【wlsh0908】整理篇三：cad标准图框画法可以用横幅的。
cad设计图纸专用模板
竭诚为您提供优质文档/双击可除cad设计图纸专用模板篇一：cad图纸幅面及图框格式尺寸表1图纸幅面及图框格式尺寸幅面代号a0a1a2a3a4b×l841×1189594×841420×594297×420210×297a25c105e20xx2）标题栏和明细表（gb/t10609.1–1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1标题栏图2明细表2、字体（gb／t14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为a型和b型。
a型字体的笔画宽度d为字高（h）的1/14，b型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标gb/t17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0(cad设计图纸专用模板).7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7mm，细线的宽度采用0.25或0.35mm。
在同一图样中，同类图线的宽度应一致。
CAD国家标准A3图幅制作【范本模板】
课堂练习七：符合国家技术制图标准规定（非装订格式)的A3图幅制作一、上机目的和要求1、掌握设置文本样式的方法；2、掌握文本标注与编辑的基本方法；二、上机内容1、工程绘图训练从“默认设置”开始进行绘图环境的9项初步设置，图幅A3.2、填写如图所示标题栏中的文字.三、上机基本步骤（1）在“图形单位”对话框中确定绘图单位。
要求长度、角度均为十进制数，长度小数点后的位数保留2位，角度小数点后为0位。
（2）用LIMITS命令选A3图幅.A3图幅X方向长420mm，Y方向长297mm。
（3）在“草图设置”对话框中，设置常用的绘图工具模式。
设栅格间距为10，栅格捕捉间距为10；打开“正交”、“栅格”及“栅格捕捉”模式开关. （4）用ZOOM命令使A3图幅全屏显示键盘操作:命令：Z↙,选A↙（使整张图全屏显示，栅格代表图纸的大小和位置)命令:↙（启用上次命令)，输入0。
8↙（为便于画图幅线，缩为80％显示) （5）在“线型管理器”对话框中设“全局比例因子”为0.35（6）创建符合国家标准的文本样式：将字体设为“仿宋”体,宽度比例为0。
67，为能随时修改文本的高度，建议将字高设为“0”；（7）建图层、设颜色、线型、线宽粗实线红色实线（CONTINUOUS）0.7mm虚线蓝色虚线（ACAD-ISO02W100）0.2mm点画线品红点画线(ACAD—ISO04W100）0。
2mm细实线黑色（或白色）实线（CONTINUOUS）0.2mm剖面线黑色(或白色）实线（CONTINUOUS) 0.2mm尺寸黑色(或白色) 实线（CONTINUOUS）0.2mm文字黑色（或白色）实线（CONTINUOUS）0。
2mm剖切符号黑色（或白色）实线（CONTINUOUS）1mm（8）在“正交”、“栅格”及“栅格捕捉”模式开关打开的状态下，用LINE画出图框、标题栏。
把上图另存为模板文件！介绍。
dwt模板文件的功能上图所示图框为国家技术制图标准规定的非装订格式。
CAD标准图框及建筑，结构各图例示意
CAD统一制图标准模板
为方便各设计人员交换图纸文件、统一出图格式, 现对建筑专业CAD图纸文件的层名、颜色、线型、字型、标注格式等作统一设置, 请于新项目中使用。
●制图样板文件提供样板文件( *.DWT) , 文件位于”\\server\标准制图文件\建筑专业样板图纸\”目录下, 分为”制图样板_总体、制图样板_单体文件”, 已将图层名称、颜色、线型、文字字型、尺寸格式、单位精度、线型显示比例等参数作了统一, 请将其拷入:”C:\Documents and Settings\用户名\Local Settings\Application Data\Autodesk\AutoCAD \R16.0\chs\Template\”和”天正安装目录\TArch6\SYS\”目录内后, 选择即可。
其中无用的图层可自行删除, 但请尽量勿添加与此设置不同的图层及其它设置, 以避免再统一标准时出错。
●打印配置文件为减少图纸打印的工作量, 统一打印质量, 提供A3和原比例出图的打印配置文件( *.CTB) , 文件位于”\\server\标准制图文件\建筑图纸打印配置\”目录下, 请将其拷入:”C:\Documents and Settings\用户名\Application Data\Autodesk\AutoCAD \R16.0\chs\Plot Styles\”目录内后,选择即可。
打印前请核实颜色宽度。
●制图标准统一与打印简化➢为简化外出打印图纸的线宽设置工作, 在提供制图样板文件的同时亦提供了出图样板文件( *.DWS) , 文件位置与制图样板文件相同。
➢在内部打印或外出打印前, 可用CAD( Standards) 命令引用出图样板, 将制图时的颜色设置简化为若干打印颜色, 其中: 1号色为细线, 2号色为中线, 3号为中线稍粗, 4号为中粗线, 7号为粗线, 8号为细线( 可单设灰度80%左右, 内部家具类) , 215号为灰度填充色( 50%左右, 混凝土类) , 统一后打印时只需调整上述颜色线宽即可。
UG8.5导入CAD图框工程图模板制作教程(详细)
UG8.5调入CAD图框的流程及使用（本人初学UG在网上找答案的时候，答案有限，论坛里大侠们又没有多少时间回答，所以经过本人多次研究并测试OK，特奉献给喜欢在UG里出图的朋友们，即使是新手都可以掌握，藉此希望人人都付出一点爱，让UG爱好者们快速进步）第一步，CAD图框建好并另存为或更低版本的随意取名为A的DWG格式或DXF格式图档。
如下图：第二步，在UG8.5里新建空白模取名TT，还需要在菜单首选项-可视化里的颜色/文字里将默认的Tahoma 文字设置成中文宋体（这样导入的CAD图才不会乱码），导入刚才建好的CAD图A（注意选DWG或DXF格式），导入的过程中设置好如下图各项：如果没有相关字体的请在网上下载字体复制到D:\Program Files\Siemens\NX8.5\UGII\ugfonts（这个文件夹是UG安装的文件夹路径下），然后UG里按左上角的图层，创建层分类选ALL，图层存档状态选装配，确定一次就OK了，点击关闭那个×或取消，再点确认就重复另一个图框哦。
如下图：按鼠标中键旋转图至合适方向并按F8键，这时候图纸就摆正了。
在建模下保存为TT.prt建模模式。
第三步，新建空白模图档随意取名AA4（建立路径在UG安装盘的E:\Program Files\UGII\UGII\html_files）如下图：然后在UG8.5左上角开始下拉菜单里选“制图”，开始设置图框的大小及第一或第三视角图，设置好图档背景颜色和图框各线条的颜色（由于有些打印机打印不出某种颜色的线条，建议背景改为黑色，图框线条颜色改为红色，零件轮廓线颜色改为蓝色或其它打印机能辨认的颜色），尺寸线及箭头也改为红色），还要设置好首选项-注释里的尺寸标注格式以及尺寸线及箭头颜色（如果标注直径的尺寸为水平放置，需要把径向角度B设置成90度，再导入部件：文件-导入-部件，选第二步建立的TT.prt，如果需要显示公司的Logo，可以在此制图模式下插入Logo图片到图框中的合适位置，保存此AA4图档（在制图模式下保存），再在编辑或工具下拉菜单里将表格“另存为模板”（如果编辑或工具里没有这一项则可以在定制里调出此命令）。
关于CAD中图纸模版标准化设置
关于CAD中图纸模版标准化设置关于CAD中图纸模版标准化设置一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。
字体及字高标准化字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。
注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。
字高及宽高比：字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或7mm；明细栏中的文字高度是3.5mm；宽高比固定用0.7。
图层标准化下表是CAD中常用的图层及图层设置，供用户参考：图层名称线型线宽颜色一般应用粗实线层(Thick) Continuous 0.5MM 白色 1.可见棱边线2.可见轮廓线3.相贯线4.螺纹牙顶线5.螺纹长度终止线6.齿顶线7.表格图、流程图中的主要表示线8.系统结构线（金属结构工程）9.模样分型线10.剖切符号用线细实线(Thin) Continuous 0.25 青色 1.过渡线2.重合截面的轮廓线3.螺纹牙底线4.表示平面的对角线5.零件成型前的弯折线6.范围线及分界线7.断裂边界线（波浪线或双折线：视图和剖视图的分界线）8.重复要素的表示线，例如：齿轮的齿根线9.锥形结构的基面表示线10.折叠结构位置线，例如：变压器叠钢片11.辅助线12.不连续同一表面的连线13.成规律分布的相同要素连线14.投射线15.网格线中心线层(Center) Center 0.25 红色 1.轴线2.对称中心线3.分度圆4.孔系分布的中心线5.剖切线虚线层(Dashed) Hidden 0.25 黄色 1.不可见棱边线2.不可见轮廓线双点画线(Divide) Divide 0.25 红紫色 1.相邻辅助零件的轮廓线2.可动零件处于极限位置时的轮廓线3.重心线4.成形前轮廓线5.剖切面前的结构轮廓线6.轨迹线7.毛坯图中制成品的轮廓线8.特定区域线9.延伸公差带表示线10.工艺用结构的轮廓线11.中断线尺寸标注层(Dim) Continuous 0.25 绿色 1.线性尺寸标注2.角度尺寸标注3.直径/半径尺寸标注4.粗糙度，形位公差，焊接符号5.引出标注6.倒角文字层(Text) Continuous 0.25 绿色 1.注释性文字2.视图符号3.表格中的文字4.标题栏、代号栏、信息栏、明细表中的文字注释层(Annotation) Continuous 0.25 绿色 1.图框块2.标题栏、代号栏、信息栏块3.明细表头及表项块表1：图层分类及应用场合图框及标题栏、信息栏、代号栏标准化图纸幅面的尺寸应该符合《印刷、书写和绘图纸幅面尺寸》GB/T 148-1997的规定，我国机械设计所使用的纸张是A型纸，幅面大小从A0-A5。
CAD二维图框,标题栏,模板制作教程,再也不用担心不会制作自汇总
CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。
本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。
标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。
3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。
4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。
如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。
其他功能自己摸索即可。
5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。
框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。
保存后默认为.cfm文件。
8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。
如下图根据基准点放好位置的,如下图。
双击图框对，填入相应属性值即可。
双击标题栏对，填入相应属性值即可。
10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。
