电工电子技术-100698
电工电子技术PPT课件
06
数字电路基础
数字信号与数字电路概述
数字信号的特点
01
离散性、二进制表示、抗干扰能力强
数字电路的基本特点
02
逻辑功能、开关特性、集成度高
数字电路的分类
03
组合逻辑电路和时序逻辑电路
门电路和组合逻辑电路分析设计
门电路的基本概念和种类
与门、或门、非门等
组合逻辑电路的分析方法
逻辑代数法、卡诺图法
组合逻辑电路的设计方法
01
02
03
04
05
晶闸管（SCR）
可关断晶闸管 （GTO）
电力晶体管 （GTR）
电力场效应管 （MOSF…
绝缘栅双极型晶体 管（I…
具有可控的单向导电性，广 泛应用于直流电源、交流调 压等领域。
具备自关断能力，适用于高 电压、大电流场合。
具有电流放大效应，用于中 大功率电力电子装置。
输入阻抗高、开关速度快， 适用于高频、高效电路。
集成运算放大器及其应用
集成运算放大器概述 介绍集成运算放大器的特点、分类以 及主要参数。
理想运算放大器特性
阐述理想运算放大器的“虚短”和 “虚断”特性以及电压传输特性。
基本运算电路分析
详细分析比例运算、加法运算、减法 运算、积分运算等基本运算电路的工 作原理。
有源滤波电路分析
探讨有源低通、高通、带通和带阻滤 波电路的工作原理和设计方法。
综合了GTR和MOSFET的优 点，具有高压、大电流、快 速开关等特性。
整流电路和逆变电路原理分析
整流电路
逆变电路
将交流电转换为直流电的电路，包括 半波整流、全波整流和桥式整流等类 型。整流电路的核心是整流二极管或 晶闸管，通过控制其导通与截止实现 交流电的整流。

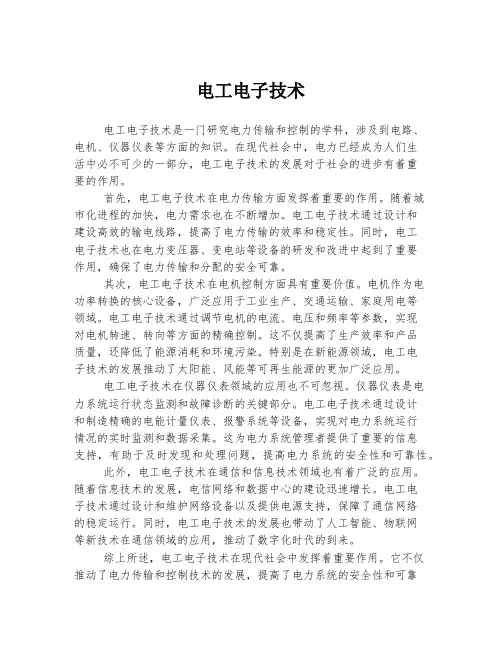

电工电子技术
电工电子技术电工电子技术是一门研究电力传输和控制的学科，涉及到电路、电机、仪器仪表等方面的知识。
在现代社会中，电力已经成为人们生活中必不可少的一部分，电工电子技术的发展对于社会的进步有着重要的作用。
首先，电工电子技术在电力传输方面发挥着重要的作用。
随着城市化进程的加快，电力需求也在不断增加。
电工电子技术通过设计和建设高效的输电线路，提高了电力传输的效率和稳定性。
同时，电工电子技术也在电力变压器、变电站等设备的研发和改进中起到了重要作用，确保了电力传输和分配的安全可靠。
其次，电工电子技术在电机控制方面具有重要价值。
电机作为电功率转换的核心设备，广泛应用于工业生产、交通运输、家庭用电等领域。
电工电子技术通过调节电机的电流、电压和频率等参数，实现对电机转速、转向等方面的精确控制。
这不仅提高了生产效率和产品质量，还降低了能源消耗和环境污染。
特别是在新能源领域，电工电子技术的发展推动了太阳能、风能等可再生能源的更加广泛应用。
电工电子技术在仪器仪表领域的应用也不可忽视。
仪器仪表是电力系统运行状态监测和故障诊断的关键部分。
电工电子技术通过设计和制造精确的电能计量仪表、报警系统等设备，实现对电力系统运行情况的实时监测和数据采集。
这为电力系统管理者提供了重要的信息支持，有助于及时发现和处理问题，提高电力系统的安全性和可靠性。
此外，电工电子技术在通信和信息技术领域也有着广泛的应用。
随着信息技术的发展，电信网络和数据中心的建设迅速增长。
电工电子技术通过设计和维护网络设备以及提供电源支持，保障了通信网络的稳定运行。
同时，电工电子技术的发展也带动了人工智能、物联网等新技术在通信领域的应用，推动了数字化时代的到来。
综上所述，电工电子技术在现代社会中发挥着重要作用。
它不仅推动了电力传输和控制技术的发展，提高了电力系统的安全性和可靠性，还促进了经济的发展和社会的进步。
随着科技的不断进步，电工电子技术将发挥更加重要的作用，为人类社会带来更多的便利和发展机遇。
《电工电子技术》课件
电力系统模拟
2
分析。
通过电力系统模拟软件模拟和优化电力
系统的运行。
3
电子器件实验
通过实验室实验，学生可以亲自操作和 测试各种电子器件。
课程总结
通过本课程的学习，您将对电工电子技术有全面的了解，并掌握关键的原理和技能。
理论与实践
强调理论和实践的结合，培养 学生的动手能力。
项目和实验
通过项目和实验，帮助学生应 用所学知识解决实际问题。
电力系统
学习电力系统的组成和运行原理，包括发电、输电和配电。
电子器件
介绍常见的电子器件和其工作原理，如二极管、晶体管和集成电路。
课程知识点
1.
电气基础知识2.ຫໍສະໝຸດ 电路分析与设计3.
信号与系统
4.
电机与驱动
5.
数字电子技术
以及更多相关知识，将为您打开电工电子技术的世界。
实例演示
1
电路仿真
使用电路仿真软件进行电路设计和性能
课程目标
1 理论与实践结合
2 问题解决能力
通过理论讲解和实例演示， 帮助学生将所学知识应用 到实际工程中。
培养学生解决电工电子技 术问题的能力，并掌握相 关的工具和技巧。
3 团队合作
通过小组项目和实验，培 养学生的团队合作和沟通 能力。
课程内容
电路设计
探索电路设计的基本原理和技巧，包括元件选择和布局设计。
《电工电子技术》PPT课 件
这个PPT课件将帮助您深入了解电工电子技术，并提供丰富的知识和实例演示。
课程介绍
本课程旨在介绍电工电子技术的基本原理和应用，包括电路设计、电力系统、电子器件等方面的知识。
1 专业背景
适用于电子工程、电气工程或相关领域的学 生和从业人员。
电工电子技术基础与技能知识点
电工电子技术基础与技能知识点一、电工电子技术概述电工电子技术是现代电气工程和电子技术领域的基础学科，涵盖了电路理论、电子设备及其应用、信号与系统等方面的知识。
这一学科在工业、通信、交通运输、航空航天等领域有着广泛的应用，是现代社会发展的重要推动力之一。
随着科技的进步和产业的发展，电工电子技术已经深入到社会的各个领域，对人们的生产生活产生了深远的影响。
在智能化、信息化时代背景下，掌握电工电子技术已成为现代社会对人才的基本要求之一。
因此学习和掌握电工电子技术基础与技能，对于提升个人职业技能、适应社会发展需求具有重要意义。
电工电子技术主要涉及电路分析、电子线路设计、电子设备安装与调试、信号处理等方面的知识。
其中电路分析是电工电子技术的基础，主要研究电流、电压、功率等基本电学量的分析和计算；电子线路设计则涉及电子设备的基本构成和原理，包括放大器、滤波器、振荡器等；电子设备的安装与调试是实践环节，旨在培养学生的实际操作能力；信号处理则是电工电子技术与实际应用相结合的重要领域，涉及信号传输、处理和分析等方面的知识。
电工电子技术是一门实践性很强的学科，需要学生掌握理论知识的同时，注重实践技能的培养。
通过学习和实践，学生能够掌握电工电子技术的基本技能，为未来的职业发展打下坚实的基础。
1. 电工电子技术的定义与发展历程电工电子技术是现代电子技术的重要组成部分，涵盖了电路理论、电磁场理论、电子技术基础等多方面的知识和技能。
随着科技的飞速发展，电工电子技术也在不断地进步和创新。
本文将简要介绍电工电子技术的定义及其发展历程。
电工电子技术是一种涉及电力和电子系统的应用技术，主要研究电磁现象、电路分析、电子元件及电路的应用与性能等。
在日常生活和工业生产中，无论是电力传输、电机控制，还是电子设备的设计与运行，都离不开电工电子技术的应用。
其基础知识点广泛涵盖电路设计、模拟与数字电子技术、电力电子学等领域。
电工电子技术的发展可以追溯到十九世纪末期，当时的电磁理论的研究与实验技术的发展推动了电子器件的出现和发展。
电工电子技术教案设计
《电工电子技术》教案授课教师：姚大杰授课班级：14机制14机制（对口）2015—2016第二学期、组成：电路主要由三部分组成。
是供应电能的设备。
在发电厂内将化学能或机械能等非电能转换为电能，如电池、蓄电池、发电机等。
是使用电能的设备，又称用电器。
作用是将电能转换成带正电，极板b带负电，a、上的正电荷在电场力的作用下从a经过负载移到负极板成了电流。
这说明电场力做功产生了电流。
I、电压的测量用电压表（伏特表）来测量。
测量时注意：）交、直流电压用不同表测量。
）电压表应并联在被测电路两端。
）直流电压表有正负端子，即：“+”、“-”记号，接线时不能电路如图所示，已知16V U =-，24V U =，求：1U 2U a b ＋＋－－ 12()6V (4V)10V U U =+-=-+-=-电路如图所示，已知电源电动势10V E =，求出：a b＋－E3O 3000.0075A 7.5mA 4010U R ===⨯ 三、全电路欧姆定律R时，2）流经各电阻的电流相等。
n U U R =R +；2R 时，）各电阻电压相等。
）并联总电流等于各电阻上电流之和，即1R I =12 12632Ω63R R R R⨯==++126A 2==”号位置，电路短路。
电压表读数为0；电流表中的短路电流为：210A0.2EIr===短”号位置，电路断路。
要想求解电路所列方程数多，复杂电路难以下手，概念：以各支路电流为未知量列写电路方程分析电路的方法。
以上图为，节点数 n=4个独立回路，根据KVL列写回路电压方程。
u1 + u2 + u3 = 0–u5 = 0u1 + u5 + u6 = 0用支路电流表出支路电压u1 =R1i1，u4 =R4i4，u2 =R2i2选定参考节点，标明其余n-1个独立节点的电压。
KCL方程：i1+i2+i3+i4=i S1-i S2+i S3，-i3-i4+i将支路电流用节点电压表出：进一步整理得：（3）求解上述方程得节点电压。
电工电子技术课件PPT课件
非线性交流电路的分析
利用图解法和相量法等分析非线性交流电路的方 法。
03
电机与变压器
电机的基本原理
电机的工作原理
电机是利用电磁感应原理工作的， 主要包括发电机和电动机两种类 型。发电机是将机械能转换为电 能，而电动机则是将电能转换为
风力发电控制系统
电工电子技术在风力发电 控制系统中发挥着关键作 用，确保风能的高效利用。
电动汽车驱动系统
电工电子技术为电动汽车 驱动系统的研发提供了支 持，推动了电动汽车的普 及和发展。
THANKS
感谢观看
电工电子技术课件
• 电工电子技术概述 • 电路分析基础 • 电机与变压器 • 半导体器件与集成电路 • 信号处理与电子测量 • 电工电子技术的未来发展
01
电工电子技术概述
电工电子技术的发展历程
19世纪末至20世纪初
01
电工电子技术的萌芽阶段，主要涉及简单电学原理的应用和早
期电子管的发明。
20世纪中期
戴维南定理
表示一个线性有源二端网络可以用一个电压源和 一个电阻串联来表示，其中电压源的电压等于网 络的开路电压，电阻等于网络中所有独立源置零 后的等效电阻。
电路的分析方法
支路电流法
以支路电流为未知量，根据基尔霍夫 定律列出方程组求解的方法。
节点电位法
以节点电位为未知量，根据基尔霍夫 定律列出方程组求解的方法。
在交通领域，变压器用于供电和控制系统 ，如地铁、高铁、动车等轨道交通系统和 电动汽车充电桩等。
04
半导体器件与集成电路
半导体器件的基本原理
01
电工电子技术全套PPT课件
进行检测。
技能培训和考核标准
培训内容
包括电工电子技术基础知识、实验操作规范、仪器仪表使用等。
培训方式
采用理论授课与实验操作相结合的方式，注重实践能力的培养。
考核标准
要求学员能够熟练掌握实验操作技能，独立完成实验任务，并具备一定的分析问题和解决 问题的能力。同时，还需遵守实验室规章制度，确保实验安全。
稳压电路
保持输出电压稳定，常 用串联型稳压电路和开 关型稳压电路。
逆变器和斩波器工作原理
逆变器
将直流电转换为交流电，常用PWM控制技术实现输出电压和 频率的调节。
斩波器
将直流电转换为另一电压等级的直流电，通过控制开关管的 通断时间实现输出电压的调节。
变频器调速系统应用
变频器
将固定频率的交流电转换为可调频率的交流电，实现对电 机的无级调速。
同步发电机基本结构
介绍定子、转子和励磁系统等部分，以及各部分在发电机运行中 的作用。
同步发电机工作原理
阐述电磁感应定律和同步转速概念，以及发电机在空载和负载状态 下的工作原理。
同步发电机并网运行条件
分析并网前电压、频率和相位等参数的调整方法，以及并网后功率 和电流的分配原则。
拖动系统稳定性和调速方法
原理
基于晶体管的开关特性实现逻辑运算。
应用
用于组合逻辑电路的设计和实现，如编码器、译 码器、数据选择器等。
组合逻辑设计方法
组合逻辑电路
由逻辑门电路组成的，无记忆功能的电路。
设计方法
根据实际需求，选择合适的逻辑门电路进行组合，实现特定的逻 辑功能。
设计步骤
分析需求、列写真值表、化简逻辑表达式、画出逻辑电路图、验 证设计结果等。
03
《电工电子技术》课程简介
《电工电子技术》课程介绍一、课程简介电工电子技术是一门涵盖电工学、电子学、磁学等多学科领域的综合性课程，旨在培养学生掌握电工电子技术的基本理论、方法和技能，为今后在电气、电子、自动化等领域的工作或研究奠定基础。
本课程共分为十个章节，包括电路理论、电磁场理论、正弦稳态分析、数字电子技术、模拟电子技术、电力电子技术、电机控制技术、电气安全技术等内容。
二、课程目标1. 掌握电工电子技术的基本概念、原理和方法；2. 学会使用电工电子工具和仪器，进行基本的电路安装、调试和维修；3. 了解电工电子技术在现代工业、交通、国防等领域的应用；4. 培养独立思考、创新和实践的能力。
三、课程内容1. 电路理论：介绍电路的基本概念、欧姆定律、电阻、电容、电感等元件的特性及计算方法，学习电路分析的基本方法；2. 电磁场理论：讲解磁场的基本概念、麦克斯韦方程组、磁路及磁性材料等，学习交流磁场和电磁波的传播过程；3. 正弦稳态分析：介绍正弦稳态电路的分析方法，包括功率因数、相量法、等效电源定理等，为后续的电子技术学习打下基础；4. 数字电子技术：讲解数字电路的基本原理、逻辑门电路、集成芯片等，学习数字系统的设计和应用；5. 模拟电子技术：介绍半导体器件的工作原理、放大电路分析方法、负反馈技术等，学习模拟系统的设计和应用；6. 电力电子技术：讲解电力电子器件的特性及应用、变流技术及开关电源设计等，学习电力系统的控制和变换技术；7. 电机控制技术：介绍电动机的工作原理和控制方式，学习电机的驱动和控制系统的设计及应用；8. 安全用电知识：讲解电气安全的重要性及预防措施，提供常见电气事故的处理方法。
四、教学方法本课程采用理论与实践相结合的教学方法，通过课堂讲解、实验操作、案例分析等多种方式，使学生更好地理解和掌握电工电子技术。
同时，注重培养学生的独立思考能力和创新精神，鼓励学生动手实践，通过实际操作加深对理论知识的理解。
五、课程评价本课程的评价方式包括平时成绩和期末考试两部分。
