不锈钢管施工工艺
不锈钢管道安装施工工艺
1 不锈钢管道安装施工工艺1.1、不锈钢管道的安装工艺流程安装准备预留孔洞及预埋铁件' 材料及设备进场验收•支吊架制作安装I 丿I 七管道试压设备基础或支架安装管道安装管道预制加工管道清理_ J U I 、、、-- —----------------------- > < ---------- 丿■---------- 」・------- 」0 （ ------------------------------------------------------------ A f------------------------------------ 、|管道防腐保號'管道冲洗消毒1.2、不锈钢管道的预制加工1.2.1. 切割：1、不锈钢管道的切割严禁用氧-乙炔焰。
2、D N15 20、25的小口径管子可用手动式切管刀。
3、D N25以上中、大口径管子可用无齿手锯和电锯割断，切割后须清除管口内外壁毛刺。
4、大口径管子可采用高速旋转切割砂轮。
1.2.2. 弯曲：对于直径小于25mm勺管道可使用专用工具进行弯曲，但弯曲半径须是管道直径的四倍。
、不锈钢管道的连接方式1.4、不锈钢管道卡压式连接安装工艺141.不锈钢卡压式管件端口部分有环状U形槽，且内装有0型密封圈。
安装时，用专用卡压工具使U形槽凸部缩径，且薄壁不锈钢管水管、管件承插部位卡成六角形。
如下图所示：1.4.2. 安装工艺流程：切管n放橡胶圈画如〕插入管子封压M确保封压尺寸试压冲洗消毒1.4.3. 不锈钢管道卡压式连接安装过程：1、切管：使用切管设备切断管子（如图1），为避免刺伤封圈，使用专用除毛器或锉刀将毛刺完全除净（如图2）。
2、放橡胶圈（如图3）。
3、画线（如图4）。
4、使用画线器在管端画标记线一周，做记号，以保证管子插入长度，避免造成脱管。
5、插入管子（如图5、6）。
6、将管子笔直地插入卡压式管件内，注意不要碰伤橡胶圈，并确认管件端部与画线位置的距离。
不锈钢管道施工工艺流程
不锈钢管道施工工艺流程一、工艺前期准备不锈钢管道施工前需要进行一系列准备工作，包括材料准备、设备准备、施工区域准备等。
1. 材料准备：根据工程设计要求，准备好所需的不锈钢管道材料，包括管道、管件、法兰等。
2. 设备准备：准备好所需的施工设备，如切割机、焊接机、弯管机等。
3. 施工区域准备：清理施工区域，确保施工区域干净整洁，方便施工操作。
二、管道安装1. 测量与标记：根据工程设计要求，使用测量工具测量管道的长度、直径等尺寸，并进行标记。
2. 切割管道：根据测量结果，在管道上进行标记，然后使用切割机将管道切割成所需长度。
3. 弯管处理：如果需要在管道中进行弯曲处理，可以使用弯管机对管道进行弯曲，使其符合设计要求。
4. 焊接管道：将管道与管道连接处进行焊接，确保焊接质量良好，焊缝牢固。
5. 安装管件：根据设计要求，在管道上安装所需的管件，如法兰、弯头、三通等。
6. 固定管道：将管道固定在支架上，确保管道的稳定性和安全性。
三、管道测试管道安装完成后，需要进行一系列管道测试，以确保管道的质量和安全性。
1. 水压试验：使用水泵将水注入管道中，增加管道内部的压力，观察管道是否有漏水现象。
2. 气密性测试：将管道与压力表连接，增加管道内部的压力，观察压力表的读数是否有变化，以判断管道是否有漏气现象。
3. 强度测试：使用力学测试仪器对管道进行强度测试，以确保管道的承载能力符合设计要求。
四、管道保护管道安装和测试完成后，需要进行管道的保护工作，以延长管道的使用寿命。
1. 防腐处理：对不锈钢管道进行防腐处理，可以使用喷涂、涂刷等方法，提高管道的抗腐蚀性能。
2. 绝缘处理：根据需要，对管道进行绝缘处理，以防止管道表面的温度变化对周围环境的影响。
3. 标识标牌：在管道上设置标识标牌，标明管道的用途、流体介质、流向等信息，方便后续维护和操作。
五、施工总结管道施工完成后，需要进行施工总结和验收，以确保施工质量符合要求。
1. 施工记录：记录管道施工的各项数据和过程，包括材料使用情况、施工工艺、测试结果等。
不锈钢管道安装施工工艺
不锈钢管道安装施工工艺背景不锈钢管道因其良好的耐腐蚀性、高强度、易清洗等特点，逐渐被广泛应用于食品、制药和化工等行业中。
不锈钢管道的安装施工对于保证管道安全、畅通和维护长期稳定性具有重要意义。
本文将介绍不锈钢管道安装施工的具体流程和注意事项。
安装施工流程设计方案确定在进行安装施工之前，首先需要进行管道设计和方案确定。
通过对场地、管道结构、管道尺寸、管道材质等进行分析和计算，确定合适的管道材料和型号。
同时还需要确定安装地点、管道道路规划等因素，制定管道安装施工方案。
材料采购对于不锈钢管道安装施工来说，选择合适的材料是必要的。
在采购过程中需要考虑到材料的质量、规格、数量和价格等因素。
需要提前计算好采购材料的花费和用量，并保证材料的质量与型号与方案设计一致。
在现场制作管道在管道施工中，需要根据设计方案和现场实际情况进行现场制作管道。
首先需要对管道进行测量、切割等工艺处理，从而满足设计方案的要求。
在进行制作过程中，需要保证工艺的规范和正确性，并保证现场工作人员的安全。
管道安装在制作完成后，需要进行管道组装和安装。
在进行管道组装和安装之前，需要对相关设备进行检查，确保设备的安全性和稳定性。
在进行管道安装时，需要确保管道的通畅性和与设备的连接紧密性，防止管道松动、漏气等问题的发生。
现场测试在完成管道安装后，需要进行现场测试，检查管道的质量和稳定性。
对于管道安装施工现场，需要进行管道压力测试、管道泄漏测试等相关检测。
需要保证管道的质量和稳定性，防止安装过程中出现问题。
管道保养在管道安装完成后，还需要进行定期管道保养和维护工作。
定期的检查可以及时发现管道中的问题，避免管道发生故障并及时进行处理。
管道保养和维护还可以延长管道的使用寿命和提高管道的稳定性。
注意事项•在进行管道安装施工时，需要保证现场工作人员的安全和施工工艺的规范性。
•管道材料的选择和采购需要严格按照设计方案和规格要求，确保安全性和稳定性。
•在管道施工过程中，需要进行现场监管和质量检查，及时发现问题并进行处理。
不锈钢管安装施工方案
不锈钢管安装施工方案在建筑、工业和家居等领域，不锈钢管的使用越来越广泛。
为了确保不锈钢管的安装施工质量，以下是一个详细的不锈钢管安装施工方案。
一、前期准备工作1.测量和设计：在进行不锈钢管安装之前，首先需要进行测量和设计工作。
根据工程的需求，确定管道的长度、直径和走向等参数，并制定出详细的施工方案。
2.材料准备：按照设计要求，准备好需要使用的不锈钢管材料，包括管道、弯头、三通、法兰等。
3.工具准备：准备好安装不锈钢管所需要的工具，例如切割机、焊接机、焊条、电动螺丝刀等。
二、安装施工步骤1.准备工作：在施工现场进行必要的布置与清洁。
确保工作场所整洁有序，并搭建好所需的脚手架和扶梯。
2.管道切割：根据设计要求和现场实际情况，使用切割机将不锈钢管进行切割。
注意保证切口平整、光滑。
3.配管安装：根据设计方案，将切割好的管道进行连接。
使用法兰、弯头、三通等配件进行连接。
配管过程中，要确保连接紧密，无漏水现象。
4.焊接：针对特殊形状的管道连接，需要进行焊接工作。
使用焊接机和焊条进行焊接，确保焊接质量达到标准要求。
5.支撑安装：根据需要，安装支撑物来支撑不锈钢管。
确保支撑物牢固可靠，并能够承受管道的重量和压力。
6.防腐处理：对于需要进行防腐处理的不锈钢管，应在安装完毕后进行相应的防腐工作。
可以采用涂覆防腐剂或使用防腐套管等方式进行防护。
7.系统调试：安装完毕后，需要进行系统的调试。
检查管道连接是否牢固、无渗漏现象，确保管道系统正常运行。
三、施工安全要求1.施工人员必须具备一定的专业知识和技能，熟悉相关施工规范，并佩戴好防护用品。
2.在施工现场，要设置明显的警示标志，提醒他人注意施工区域。
3.严禁在不锈钢管上堆放重物，以免损坏管道。
4.在高处施工时，必须使用扶梯或脚手架，并采取必要的防护措施，确保施工人员的安全。
5.施工完毕后，对现场进行清理，将废弃材料、工具等妥善处理，保持施工环境整洁。
四、施工质量控制1.根据设计要求，对不锈钢管进行尺寸和走向的检查，确保符合规范要求。

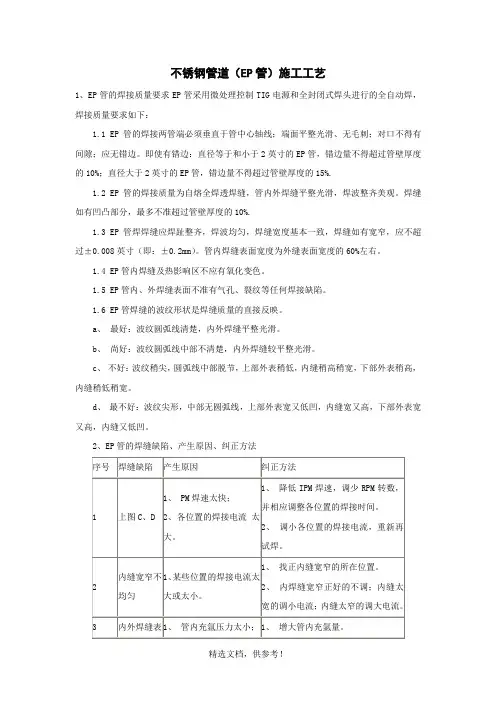

不锈钢管道(EP管)施工工艺
不锈钢管道（EP管）施工工艺1、EP管的焊接质量要求EP管采用微处理控制TIG电源和全封闭式焊头进行的全自动焊，焊接质量要求如下：1.1 EP管的焊接两管端必须垂直于管中心轴线；端面平整光滑、无毛刺；对口不得有间隙；应无错边。
即使有错边：直径等于和小于2英寸的EP管，错边量不得超过管壁厚度的10%；直径大于2英寸的EP管，错边量不得超过管壁厚度的15%.1.2 EP管的焊接质量为自熔全焊透焊缝，管内外焊缝平整光滑，焊波整齐美观。
焊缝如有凹凸部分，最多不准超过管壁厚度的10%.1.3 EP管焊焊缝应焊趾整齐，焊波均匀，焊缝宽度基本一致，焊缝如有宽窄，应不超过±0.008英寸（即：±0.2mm）。
管内焊缝表面宽度为外缝表面宽度的60%左右。
1.4 EP管内焊缝及热影响区不应有氧化变色。
1.5 EP管内、外焊缝表面不准有气孔、裂纹等任何焊接缺陷。
1.6 EP管焊缝的波纹形状是焊缝质量的直接反映。
a、最好：波纹圆弧线清楚，内外焊缝平整光滑。
b、尚好：波纹圆弧线中部不清楚，内外焊缝较平整光滑。
c、不好：波纹稍尖，圆弧线中部脱节，上部外表稍低，内缝稍高稍宽，下部外表稍高，内缝稍低稍宽。
d、最不好：波纹尖形，中部无圆弧线，上部外表宽又低凹，内缝宽又高，下部外表宽又高，内缝又低凹。
2、EP管的焊缝缺陷、产生原因、纠正方法3、EP管的预制3.1 为了减少安装现场的焊接工作量，确保洁净度，EP管应在自制局部100级洁净室内进行预制。
进入预制洁净室的人员必须穿戴洁净服、洁净帽、洁净鞋、洁净手套。
凡必须进入预制洁净室的用具必须擦洗干净。
用于EP管加工的工具（如锉、锯、锤等）不准用于碳钢，以防污染。
3.2 工程技术人员按管道总图画分段预制（每段长度6-8m）加工图。
3.3 有关人员按EP管的质量要求进行开箱检查验收。
开箱时要特别注意严防损坏EP 管。
检查项目：EP管质量证明资料齐全，与实物标记完全符合。
不锈钢管道安装施工工艺和不锈钢管道安装施工方案
1不锈钢管道安装施工工艺1.1、不锈钢管道的安装工艺流程安装准备管道试压管道防腐保温预留孔洞及预埋铁件设备基础或支架安装管道冲洗消毒材料及设备进场验收管道安装管道预制加工支吊架制作安装管道清理1.2、不锈钢管道的预制加工1.2.1.切割：1、不锈钢管道的切割严禁用氧-乙炔焰。
2、DN15、20、25的小口径管子可用手动式切管刀。
3、DN25以上中、大口径管子可用无齿手锯和电锯割断，切割后须清除管口内外壁毛刺。
4、大口径管子可采用高速旋转切割砂轮。
1.2.2.弯曲：对于直径小于25mm 的管道可使用专用工具进行弯曲，但弯曲半径须是管道直径的四倍。
1.3、不锈钢管道的连接方式名称卡压式原理以带有特种密封圈的承口管件连接管道，用专用工具压紧管口而起密封和紧固作DN15-60用。
法兰与配管作环缝TIG 焊接，用快夹使法快接法兰兰间的密封垫压缩后起到密封作用，完成配管间连接的方式。
法兰式活接法兰榫槽型法兰与配管(或管件)作环缝TIG 焊接，用紧固件通过活套法兰，榫槽法兰和DN150-200密封圈起到密封作用，完成配管间连接的用于常拆部位方式。
焊接式承插搭接将通常承插式的管件与配管作环缝TIG 焊焊接起到密封作用，完成配管间连接的方式DN75-100DN75-100用于常拆部位使用范围对接焊将配管与配管(或管件)之间用环缝TIG焊接，完成配管间连接的方式DN150-2001.4、不锈钢管道卡压式连接安装工艺1.4.1.不锈钢卡压式管件端口部分有环状U形槽，且内装有O型密封圈。
安装时，用专用卡压工具使U形槽凸部缩径，且薄壁不锈钢管水管、管件承插部位卡成六角形。
如下图所示：1.4.2.安装工艺流程：切管放橡胶圈画线插入管子封压确保封压尺寸试压冲洗消毒1.4.3.不锈钢管道卡压式连接安装过程：1、切管：使用切管设备切断管子（如图1），为避免刺伤封圈，使用专用除毛器或锉刀将毛刺完全除净（如图2）。
2、放橡胶圈（如图3）。
不锈钢管安装施工工艺及方法
不锈钢管安装施工工艺及方法一、安装工艺流程选择所需规格管材→按所需长度裁切→放入紧固螺母→辊压凸环→插入管件承口→套入聚四氟乙烯密封胶圈→锁紧螺母→固定管路。
二、施工方法1、选择管材根据设计图纸选择相应规格的管材，根据现场实际情况计算或测量所需管材的长度。
2、断管断管采用专用切管器或切管机，裁切长度是安装长度加上两头管件螺纹长度或法兰后端凸起处的长度。
断管时要使切口与管材轴向垂直。
切口如有切斜、毛边、尖刺，需用不锈钢专用锉刀修平，去除毛刺和锋口，以免影响安装质量。
3、辊压凸环使用手动扩凸机或电动扩凸机在管材一头辊压凸环，辊压凸环时要注意凸环辊压的高度。
4、将管套上密封圈并插入管件将聚四氟乙烯密封圈按正确的方向套入管端，密封圈厚的一端靠近管子的凸环，薄的一端靠近管口。
将套好密封圈的管子插入管件，把锁紧螺母旋上管件。
5、锁紧螺母用扳手拧紧螺母，使管材与管件连接牢固。
6、与其它管、阀门的连接管材公称直径15mm～32mm的管路系统与其它管材连接时采用螺纹管件连接。
管材公称直径40mm～50mm的管路系统与其它管材连接时可采用螺纹管件连接或PN1.6的法兰连接。
管材公称直径65mm以上的管路系统与其它管材连接时采用PN1.6的法兰连接。
7、管道支架在距离各管件或阀门的100mm以内必须采用管卡牢固固定，特别在干管支管处。
管卡的材质可使用塑料、陶瓷等非金属材料。
如使用金属材料，必须使用与管材相同的材质的不锈钢。
卡凸式不锈钢管的立管和水平管的支撑间距应符合设计规定。
8、管道暗敷（1）管道室内暗敷当管道穿越墙壁、楼板及嵌墙暗敷时，应配合土建工程预留孔、槽。
以确保安装的安全和方便。
留孔或开槽的尺寸宜符合下列规定：预留孔洞的尺寸宜比管外径大50～100mm；嵌墙暗管的墙槽深度宜为管道外径加20mm，宽度宜为管道外径加45～50mm；架空管道管顶上部的净空尺寸不宜小于100mm。
管道暗敷严禁开横槽，以免影响土建结构；可在土建砌墙时根据砖的模块在暗敷管道的部位砌事先预制且带有水平槽的水泥砖。
不锈钢管施工工艺
不锈钢管施工工艺简介：不锈钢管是一种常见的金属制品，具有耐腐蚀、耐高温和结构强度高等优点，广泛应用于建筑、化工、石化和能源等领域。
在不锈钢管的施工过程中，正确的施工工艺对于保证管道的质量和使用寿命至关重要。
本文将介绍不锈钢管施工的一般工艺和注意事项。
一、不锈钢管施工准备工作在施工前，需要进行充分的准备工作，包括：设计方案的确认、选材、制定施工计划等。
首先，根据实际需求和设计要求，选择合适的不锈钢管材料，如304、316等不锈钢材质。
其次，确定施工的具体方案，包括管道的布置和连接方式等。
最后，制定详细的施工计划，确保施工进度和质量的控制。
二、不锈钢管施工工艺步骤1. 测量和标记：在施工前，需要进行管道的测量和标记工作。
根据设计方案，在施工现场对管道进行测量，并在管道上标出布置、连接和支撑等要求的位置。
确保管道的正确布置和施工进度。
2. 切割和修整：根据测量结果和标记线，在管道上进行切割和修整。
切割时，应使用合适的工具和方法，确保切割面平整和垂直。
3. 管道连接：对切割好的管道进行连接。
常见的管道连接方式有焊接、螺纹和法兰等。
在连接过程中，需要注意选择适当的焊接材料和技术，确保焊接接头的质量和可靠性。
4. 支撑和固定：在管道施工过程中，需要进行管道的支撑和固定工作。
通过安装支架和支撑装置，将管道固定在设计要求的位置，确保管道在使用过程中不会发生位移和变形。
5. 检测和测试：在管道施工完成后，需要进行检测和测试工作。
通过压力测试、泄漏检测等手段，确保管道的质量和可靠性，满足设计要求和标准。
6. 防腐工艺：对于一些特殊环境和介质，需要进行防腐工艺处理。
例如，可以对管道进行喷涂防腐漆，或者使用防腐包覆材料等。
通过防腐处理，延长管道的使用寿命，并提高其抗腐蚀能力。
三、不锈钢管施工注意事项1. 安全第一：在施工过程中，必须始终将安全放在首位。
工人需要佩戴必要的安全装备，并遵守相关的安全操作规程。
确保施工过程中不发生安全事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢管施工工艺
1、施工工艺流程
施工准备→材料进场检验→下料→放线→支、吊架制作安装→阀门检验→管道焊接安装→酸洗、钝化→系统试压→管道清洗
a.不锈钢管焊接工艺：
焊接材料：不锈钢焊丝，φ1.5-2.0mm
焊接形式：手工无填充氩弧自熔焊
质量标准：焊缝外观与母体表面平齐，呈鱼鳞状，无氧化、气孔、裂纹凸凹表面熔合、错边等缺陷，焊缝宽度为母材厚度的2倍左右。
内壁要求：光滑，与母体内壁平齐，其它同上。
b、操作工艺：
将对接两部件的两个端面用坐拐尺卡校修磨绝对平齐、垂直，达到两端面靠近后无透视线为准，多焊点将两端面点焊牢固，距焊缝两端加堵成腔，调整好充气气压和焊机气压，使充气处于流动状态。
将管内空气排净后再施焊。
对于管道内充氩气一般采用的方法有：
①采用堵板将管道焊件两头堵上，用氩气胶管把氩气送入管内，被焊管件内的氩气纯度达到焊接要求时方可进行施焊。
②采用速溶纸将管道焊件焊口堵上，从焊口处用氩气胶管直接送气到管内，以达到氩弧焊接条件要求，完成焊接。
c、焊后处理：
焊件施焊完成后，必须等金属晶体完成结晶后，一般在24小时后。
采用酸洗方法来处理焊口，清除因加热而产生的晶间腐蚀、析出的碳化物。
以保证焊件表面的耐腐蚀性和机械性能。
2、施工技术和方法
管道安装前应先行对管道支架进行放线定位。
定位首先根据设计要求定出固定支架(如有补偿器的)的位置；根据管道综合管线定的标高，把同一水平面直管段的两端支架位置画在墙上或柱上。
根据两点间的距离和坡度大小，算出两点间的高度差，标在末端支架位置上；在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个支架位置。
b、支吊架制作安装
①管道支吊架的制作应按照图样要求进行施工，如要代用材料应取得设计者同意；支吊架的受力部件，如横梁、吊杆及螺栓等的规格应符合设计及有关技术标准的规定；管道支吊架、支座及零件的焊接应遵守结构件焊接工艺。
②管道支架安装方法
膨胀螺栓法：适用于角形横梁在墙上的安装。
做法是：按坡度线上支架定位十字线向下量尺，画出上下两膨胀螺栓安装位置十字线后，用电钻钻孔。
清除孔内灰碴，套上锥形螺栓拧上螺母，打入墙孔直至螺母与墙平齐，用扳手拧紧螺母直至胀开套管后，打横梁穿入螺栓，并用螺母紧固在墙上。
预埋焊接法：在预埋的钢板上，弹上安装坡度线，作为焊接横梁的端面安装标高控制线，将横梁垂直焊在预埋钢板上，并使横梁端面与坡度线对齐，先电焊校正后焊牢。
抱柱法：管道沿柱子安装时，可用抱柱法安装支架。
做法是把柱上的安装坡度线，用水平尺引至柱子侧面，弹出水平线作为抱柱托架端面的安装标高线，用两条双头螺栓把托架紧固于柱子上，托架安装一定要保持水平，螺母应紧固。
c、管道安装
①在下车、搬运、施工中一定注意对管子的保护，否则容易产生破坏。
②不锈钢管安装前要对管子进行脱脂处理，处理后的每根管子用塑料堵头将管子两端口封堵，防止异物或油渍对已脱脂好的管道再污染，并对管子做好标记，
③不锈钢管应采用机械或等离子方法切割。
管子切口质量应符合下列规定：
1)切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、化物、铁屑等；
2)切口端倾斜偏差应符合要求。
④管子安装间歇或完成后，管子敞口处应及时封堵；管子穿墙、穿楼板时应配合土建工程预留孔。
⑤不锈钢管与阀门、水表、有机材料管道等连接采用转换接头，采用金属管卡或吊架时，金属管卡或吊架与管道之间就采用塑料带或橡胶等软物隔垫。
⑥管道明敷时，应在土建工程粉饰完毕后进行安装，安装前，应首先复核预留孔洞的位置是否正确。
⑦管道穿过墙壁和楼板，宜设置金属或塑料套管。
⑧管道配管时，截管工具宜采用专用的电动切管机或手动切管器；截管的端面应平整，并垂直于管轴线；截管后，管端的内外毛刺宜采用专用工具去除干净。
⑨管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列保护措施：
1）、在墙体两侧采用柔性连接。
2）、在管道或保温层外皮上、下部留有净空。
d、管道试压
管道系统安装完后进行综合水压试验。
水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范围内，通知有关人员验收，办理交接手续。
e、管道冲洗
管道在试压完成后即可做冲洗，冲洗应连续进行，应保证有充足的流量。
施工设备：
氩弧焊机 2台
氩弧焊枪 2把
氩气表 2个
（不锈钢焊丝为装置性材料，其他设备与主体施工方案相同）。
