XRD物相分析原理及应用

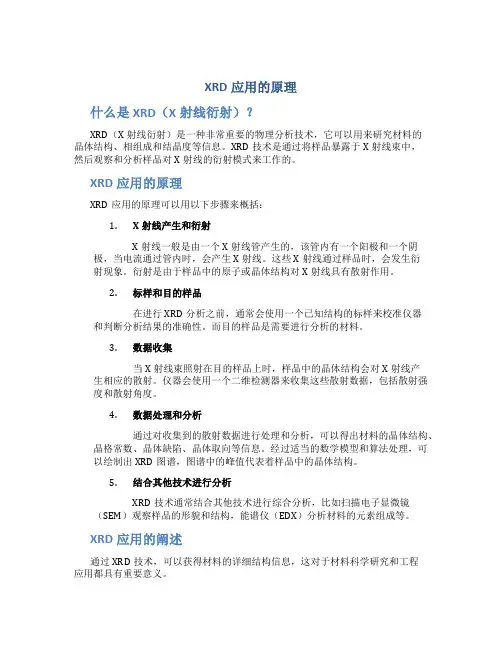

xrd应用的原理
XRD应用的原理什么是XRD（X射线衍射）？XRD（X射线衍射）是一种非常重要的物理分析技术，它可以用来研究材料的晶体结构、相组成和结晶度等信息。
XRD技术是通过将样品暴露于X射线束中，然后观察和分析样品对X射线的衍射模式来工作的。
XRD应用的原理XRD应用的原理可以用以下步骤来概括：1.X射线产生和衍射X射线一般是由一个X射线管产生的，该管内有一个阳极和一个阴极，当电流通过管内时，会产生X射线。
这些X射线通过样品时，会发生衍射现象。
衍射是由于样品中的原子或晶体结构对X射线具有散射作用。
2.标样和目的样品在进行XRD分析之前，通常会使用一个已知结构的标样来校准仪器和判断分析结果的准确性。
而目的样品是需要进行分析的材料。
3.数据收集当X射线束照射在目的样品上时，样品中的晶体结构会对X射线产生相应的散射。
仪器会使用一个二维检测器来收集这些散射数据，包括散射强度和散射角度。
4.数据处理和分析通过对收集到的散射数据进行处理和分析，可以得出材料的晶体结构、晶格常数、晶体缺陷、晶体取向等信息。
经过适当的数学模型和算法处理，可以绘制出XRD图谱，图谱中的峰值代表着样品中的晶体结构。
5.结合其他技术进行分析XRD技术通常结合其他技术进行综合分析，比如扫描电子显微镜（SEM）观察样品的形貌和结构，能谱仪（EDX）分析材料的元素组成等。
XRD应用的阐述通过XRD技术，可以获得材料的详细结构信息，这对于材料科学研究和工程应用都具有重要意义。
•研究晶体结构XRD技术可以用于研究材料的晶体结构，包括晶胞参数、晶体取向、晶面指标等。
从XRD图谱中的峰值位置、强度和形状可以推断出材料中的晶格常数、晶胞结构和原子排列方式。
•分析晶体纯度XRD技术可以用于分析材料的晶体纯度。
纯度是指材料中晶体相的含量，而非晶态、非晶粒杂质或晶格缺陷等。
通过比对标样和目标样品的XRD图谱，可以判断样品的晶体纯度情况。
•探索非晶态材料XRD技术可以帮助研究人员探索非晶态材料，这些材料通常没有明确的晶体结构和晶格常数。
XRD分析总结
XRD 分析总结1. XRD 分析基本原理当一束单色X 射线入射到晶体时，由于晶体是由原子规则排列成的晶胞组成，这些规则排列的原子间距离与入射X 射线波长有相同数量级，故由不同原子散射的X 射线相互干涉，在某些特殊方向上产生强X 射线衍射，衍射线在空间分布的方位和强度，与晶体结构密切相关，就是X 射线衍射的基本原理。
物质的每种晶体结构都有自己独特的X 射线衍射图，而且不会因为与其他物质混合在一起而发生变化，这就是X 射线衍射法进行物相分析的依据[1]。
2. XRD 分析应用XRD 分析应用主要有以下几个方面：我们采用XRD 表征主要应用于A 型分子筛的物相分析，故简单介绍物相的定性和定量分析。
.2.1物相组成的定性分析不同物相的多晶衍射谱，在衍射峰的数量、2θ位置及强度上总有一些不同，具有物相特征。
几个物相的混合物的衍射谱是各物相多晶衍射谱的权重叠加，因而将混合物的衍射谱与各种单一物相的标准衍射谱进行匹配，可以解析出混合物的各组成相。
一个衍射谱可以用一张实际谱图来表示，也可以与各衍射峰对应的一组晶面间距值和相对强度来表示。
因而这种匹配可以是和图谱对比，也可是将他们的各晶面间距值,相对强度进行对比。
这种匹配解物相分析定性分析定量分析单一物相的鉴定或验证混合物相的鉴定晶体结构分析 点阵常数（晶胞参数）测定晶体对称性（空间群）的测定等效点系的测定晶体定向晶粒粒度测定宏观应力分析析可以用计算机自动进行，也可用人工进行。
2.2 定量相分析对一些特定的体系，可应用下列国标规定的方法进行：GB/T 5225-85，GB/T 8359-87，GB/T 8362-87。
对不同的分析体系应选用合适的分析方法，如外标法、参考强度比法、增量法、无标法等。
其它合适的方法亦可以使用。
使用时还应查阅这些方法的最新发展，探讨使用他们的可能性。
3.Bruker D8 ADV ANCE X射线粉末衍射仪3.1 基本功能由封闭管X射线光源、广角测角仪、PSD检测器以及用于控制仪器和处理数据的计算机所组成。
关于XRD物相定量分析
关于XRD物相定量分析X射线衍射（XRD）是一种常用的分析技术，用于确定材料的物相组成，结构和晶体学信息。
XRD物相定量分析是通过测量样品对入射X射线的散射模式来分析样品中各组分的含量。
本文将详细介绍XRD物相定量分析的原理、方法和应用。
原理：XRD物相定量分析的原理基于布拉格方程：nλ = 2d sinθ，其中n 为整数，λ为入射X射线的波长，d为晶面间距，θ为散射角。
当X射线照射到晶体上时，会与晶体内的晶面相互作用，并产生散射。
不同晶面的晶面间距会导致不同散射角和散射强度的出现。
通过测量样品的散射模式，可以确定样品中的物相组成。
方法：XRD物相定量分析的方法主要有两种：定性分析和定量分析。
1.定性分析：通过比对实验测得的散射模式与已知标准样本的散射模式，可以确定样品中的物相种类。
这种方法常用于未知样品的初步分析和相的鉴定。
2.定量分析：通过测量散射峰的强度和位置，可以确定样品中各组分的含量。
定量分析需要建立标准曲线或参考曲线，以确定散射峰的位置和强度与物相含量之间的关系。
常用的定量分析方法有内标法、峰面积法和相对比例法等。
常用仪器：进行XRD物相定量分析需要使用X射线衍射仪。
X射线衍射仪由X射线源、样品台、衍射角度测量器和X射线探测器组成。
X射线源通常使用钴、铜或铬等发射入射X射线的金属。
应用：XRD物相定量分析在材料科学、地质学、矿物学、纺织业等领域具有广泛的应用。
1.材料科学：XRD物相定量分析可以用于研究材料的结构性质，例如晶胞参数、晶体结构和晶格畸变等。
它可以用于分析晶体中的杂质、晶形和晶轴取向等信息，并对材料的性能和性质进行评估和改善。
2.地质学和矿物学：XRD物相定量分析可用于矿石和岩石中矿物的鉴定和定量分析。
它可以确定矿物的种类、含量和分布情况，进而研究地质历史和矿床形成机制。
3.纺织业：XRD物相定量分析在纺织品中的应用主要用于分析纤维结构和纤维取向。
它可以评估纤维材料的质量和性能，并优化纺织工艺。
XRD物相定量分析
XRD物相定量分析X射线衍射（X-Ray Diffraction，XRD）是一种常用的材料物相分析方法，可以确定材料的结晶结构、晶格参数以及物相比例等信息。
通过测量材料对入射X射线的衍射，可以得到衍射谱图，通过对谱图的分析计算，可以得到材料的物相及其定量分析结果。
本文将介绍XRD物相定量分析的基本原理、常用方法和数据处理过程。
X射线衍射的基本原理是由入射的X射线通过晶体与晶体原子或分子发生散射而产生的。
根据布拉格定律，当入射角度满足2dsinθ=nλ时，其中d是晶格面间距，θ是入射和散射光束夹角，n是整数，λ是X射线波长，就会发生衍射。
不同晶体具有不同的晶格参数和晶体结构，因此它们会在不同的衍射角（θ值）出现不同的衍射峰，通过测量衍射角可以获得晶体的结构信息。
XRD物相定量分析的实验步骤主要包括样品的制备、衍射谱图的测量和数据处理等。
首先，样品需要制备成适当的形式，通常是粉末状或薄片状。
对于晶体较大的样品，可以直接进行测量；而对于晶体粒度较小的样品或非晶体样品，需要进一步进行研磨和退火等处理，以提高样品的结晶度。
制备完成后，将样品放置在X射线衍射仪的样品台上，进行衍射谱图的测量。
衍射谱图的测量通常采用旋转或倾斜方式，分别称为旋转衍射和倾斜衍射。
在旋转衍射中，样品台固定，X射线管和检测器绕着样品台进行旋转，测量不同角度下的衍射强度。
在倾斜衍射中，样品台和检测器保持固定，X射线管进行倾斜照射，测量不同角度下的衍射强度。
通过测量一系列角度下的衍射强度，可以得到样品的衍射谱图。
XRD物相定量分析方法有许多种，常用的包括全谱法、内标法、正交试验法、铺峰法等。
全谱法是通过将衍射谱图进行全范围积分来定量分析各个物相的含量，适用于物相含量差异较大的样品。
内标法是通过在样品中加入已知物相作为内标，根据内标峰的强度比值来计算其他物相的含量，适用于物相含量差异不大的样品。
正交试验法是通过设计一系列正交试验样品，根据试样中各物相峰的强度来计算各物相的含量，适用于物相含量差异较大的样品。

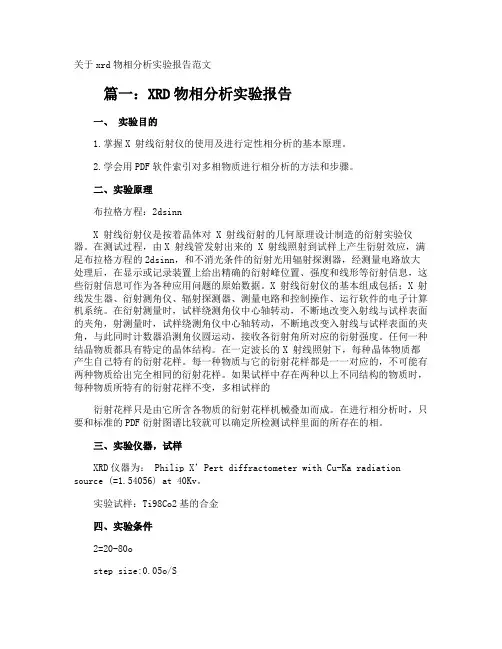

xrd物相分析实验报告
关于xrd物相分析实验报告范文篇一：XRD物相分析实验报告一、实验目的1.掌握X 射线衍射仪的使用及进行定性相分析的基本原理。
2.学会用PDF软件索引对多相物质进行相分析的方法和步骤。
二、实验原理布拉格方程：2dsinnX 射线衍射仪是按着晶体对 X 射线衍射的几何原理设计制造的衍射实验仪器。
在测试过程，由X 射线管发射出来的 X 射线照射到试样上产生衍射效应，满足布拉格方程的2dsinn，和不消光条件的衍射光用辐射探测器，经测量电路放大处理后，在显示或记录装置上给出精确的衍射峰位置、强度和线形等衍射信息，这些衍射信息可作为各种应用问题的原始数据。
X 射线衍射仪的基本组成包括；X 射线发生器、衍射测角仪、辐射探测器、测量电路和控制操作、运行软件的电子计算机系统。
在衍射测量时，试样绕测角仪中心轴转动，不断地改变入射线与试样表面的夹角，射测量时，试样绕测角仪中心轴转动，不断地改变入射线与试样表面的夹角，与此同时计数器沿测角仪圆运动，接收各衍射角所对应的衍射强度。
任何一种结晶物质都具有特定的晶体结构。
在一定波长的X 射线照射下，每种晶体物质都产生自己特有的衍射花样。
每一种物质与它的衍射花样都是一一对应的，不可能有两种物质给出完全相同的衍射花样。
如果试样中存在两种以上不同结构的物质时，每种物质所特有的衍射花样不变，多相试样的衍射花样只是由它所含各物质的衍射花样机械叠加而成。
在进行相分析时，只要和标准的PDF衍射图谱比较就可以确定所检测试样里面的所存在的相。
三、实验仪器，试样XRD仪器为：Philip X’Pert diffractometer with Cu-Ka radiation source (=1.54056) at 40Kv。
实验试样：Ti98Co2基的合金四、实验条件2=20-80ostep size:0.05o/S五、实验步骤1.开总电源2.开电脑，开循环水3.安装试样，设置参数，并运行Xray衍射仪。
XRD的原理及应用ppt课件
.
10
三、X射线衍射方法
• X 射线的波长较短, 大约在10- 8~ 10- 10cm 之间。与晶体中的原子间距数量级相同, 因 此可以用晶体作为X 射线的天然衍射光栅, 这就使得用X射线衍射进行晶体结构分析成 为可能。在研究晶体材料时，X射线衍射方 法非常理想非常有效，而对于液体和非晶 态物固体，这种方法也能提供许多基本的 重要数据。所以X射线衍射法被认为是研究 固体最有效的工具。在各种衍射实验方法 中，基本方法有单晶法、多晶法和双晶法。
衍射），已成为近代X射线衍射技术取得突出成 就的标志。但在双晶体衍射体系中，当两个晶体 不同时，会发生色散现象。因而，在实际应用双 晶衍射仪进行样品分析时，参考晶体要与被测晶
体相同，这使得双晶衍射仪的使用受到限制。
.
24
四、X射线衍射的应用
• X射线衍射技术发展到今天, 已经成为最基 本、最重要的一种结构测试手段, 其主要应 用主要有物相分析 、 精密测定点阵参数、 应力的测定、晶粒尺寸和点阵畸变的测定、 结晶度的测定 、 晶体取向及织构的测定
.
18
德拜相机
德拜相机结构简单，主 要由相机圆筒、光栏、 承光管和位于圆筒中心 的试样架构成。相机圆 筒上下有结合紧密的底 盖密封，与圆筒内壁周 长相等的底片，圈成圆 圈紧贴圆筒内壁安装， 并有卡环保证底片紧贴 圆筒。
.
19
X射线衍射仪法
• X射线衍射仪法以布拉格实验装置为原型，融合了机械与 电子技术等多方面的成果。衍射仪由X射线发生器、X射 线测角仪、辐射探测器和辐射探测电路4个基本部分组成， 是以特征X射线照射多晶体样品，并以辐射探测器记录衍 射信息的衍射实验装置。现代X射线衍射仪还配有控制操 作和运行软件的计算机系统。
XRD实验物相定性分析解析
XRD实验物相定性分析解析X射线衍射（XRD）是一种非常常用的实验技术，用于物相的定性和定量分析。
通过观察材料中X射线的衍射图案，我们可以确定材料的晶体结构、晶体定向和晶格参数等信息。
本文将详细介绍XRD实验物相定性分析的原理和解析过程。
nλ = 2dsinθ其中，n是衍射阶次，λ是入射X射线的波长，d是晶格间距，θ是入射角。
通过测量衍射角θ和计算晶格间距d，我们可以确定材料的晶体结构。
在进行XRD实验时，我们首先需要准备待测物样品，通常是一块固体材料。
然后，我们将样品放置在X射线束下，以使X射线通过样品，发生衍射。
衍射的X射线通过样品后，会被X射线探测器测量，产生衍射谱图。
在解读衍射谱图时，我们需要关注以下两个关键参数：衍射角（2θ）和衍射强度（I）。
衍射角是X射线的入射角度，是由仪器测量得到的，而衍射强度则表示材料中的晶体结构和取向。
通常，衍射强度与晶体的晶格性质、晶体结构以及晶体定向有关。
通过比对样品的衍射谱图与数据库中的标准衍射谱图，我们可以确定材料的物相。
数据库中包含了各种材料的XRD衍射谱图，包括金属、陶瓷、无机晶体等。
对于未知物相的样品，我们可以通过计算其衍射角和衍射强度与数据库中的标准进行比对，从而找到与其相匹配的物相。
此外，我们还可以通过拟合样品的衍射谱图，计算出材料的晶格参数。
常用的拟合方法有布拉格法、勒貌法和整形法等。
这些方法利用了衍射角和衍射强度的信息，通过数学模型计算出最适合样品的晶格参数。
需要注意的是，XRD实验在物相定性分析上具有一定的局限性。
例如，对于非晶态或粘土等无定形材料，XRD无法提供明确的物相信息。
此外，XRD实验还无法确定材料中不同晶体相的相对含量，只能进行物相定性分析。
综上所述，XRD实验是一种常用的物相定性分析技术。
通过观察样品的衍射谱图，并与数据库中的标准进行比对，我们可以确定材料的物相。
此外，通过拟合样品的衍射谱图，我们还可以计算材料的晶格参数。
xrd的原理和应用
XRD的原理和应用1. X射线衍射原理X射线衍射（X-ray diffraction，简称XRD）是一种利用物质结构对入射的X射线进行衍射而得到结构信息的方法。
它是通过X射线与物质中的原子或离子相互作用而产生衍射效应，进而分析物质的晶体结构。
X射线衍射的原理可以简化为以下几个步骤：1.入射X射线与晶体中的原子相互作用，并发生衍射现象。
当入射X射线的波长与晶体中的晶格常数相近时，入射X射线与晶体的原子之间会发生相干散射，从而产生衍射现象。
2.衍射现象产生衍射波。
入射X射线在晶体中衍射后，会产生许多次级波，即衍射波。
这些衍射波的相位和振幅受晶体中原子的排列方式和晶体结构的影响。
3.衍射波的叠加形成衍射图样。
衍射波在空间中叠加时，由于不同的衍射波之间可能有相位差，会形成一定的干涉图样。
这些干涉图样可以通过检测器记录下来，然后进行进一步的分析和解释。
2. X射线衍射的应用X射线衍射技术在材料科学、生物学、化学等领域有着广泛的应用。
以下是X 射线衍射在不同领域中的主要应用：2.1. 材料科学1.晶体结构分析：X射线衍射可以通过测量晶体衍射图样来推断物质的晶体结构，包括晶胞参数、原子位置和晶体对称性等信息。
这对于研究材料的晶体结构、理解材料的物理性质具有重要意义。
2.材料相变研究：X射线衍射可以用于研究材料中的相变现象，例如晶体的相变、晶体的失序化等。
通过观察衍射图样的变化，可以获得材料在相变过程中的结构演变信息。
3.金属薄膜和涂层研究：X射线衍射可以用于研究金属薄膜和涂层的结构、晶体取向和应力等信息。
这对于材料表面加工和涂层工艺的研发具有重要作用。
2.2. 生物学1.蛋白质结构研究：X射线衍射可以用于解析蛋白质的结构。
通过测量蛋白质的X射线衍射图样，可以确定蛋白质的原子位置和空间结构，从而帮助研究蛋白质的功能和折叠机制。
2.药物设计和结构优化：X射线衍射可以用于研究药物和蛋白质的相互作用。
通过测量药物和蛋白质复合物的X射线衍射图样，可以确定药物与蛋白质的结合方式和空间结构，为药物设计和结构优化提供指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
● ▲● ★ ▲ ● ●
◇
▲▲
●
▲-CaCO3
★ ●●
◇-CaMg[CO3]2
●
850℃
★ ▲▲
● ★ ●●
800℃
◇ ▲ ◇ ◇ ◇
750℃
20
40
2
60
80
小结
• 从TG-DTA、XRD等可以看出轻烧白云石的 分解过程分两步完成，第一步MgCO3分解 ，分解温度约783℃；第二步CaCO3的分解 ，分解温度为851℃。选择合适的温度有 利于白云石富镁除杂的研究。
白云石在CO2气氛下不同温度的XRD物相分析
Thanks!
主要内容
物相分析原理 结晶状态分析 实例一——金属氧化物物相随温度变化 实例二——白云石的分解情况
1 .物相分析
Ｘ射线晶体照射到晶体所产生的衍射具有一定的特征，可用 衍射。
材料性能不是简单地由其元素或离子团的成分所决定，而是 由这些成分所组成的物相、各物相的相对含量、晶体结构、 结构缺陷及分布情况情况等因素所决定的。为了研究材料的 相组成，相结构、相变及结构对性能的影响，确定最佳的配 方与生产工艺，必须进行物相分析。
物相分析原理
任何结晶物质都有其特定的化学组成和结构参数（包括点阵类 型、晶胞大小、晶胞中质点的数目及坐标等）。当X射线通过晶 体时，产生特定的衍射图形，对应一系列特定的面间距d和相对
强度I/I1值。其中d与晶胞形状及大小有关， I/I1与质点的种类及
位置有关。所以，任何一种结晶物质的衍射数据d和I/I1是其晶体 结构的必然反映。
物相分析原理
晶体的Ｘ射线衍射图像实质上是晶体微观结构的一种精细复杂 的变换，每种晶体的结构与其Ｘ射线衍射图之间都有着一一对 应的关系，其特征X射线衍射图谱不会因为它种物质混聚在一起
而产生变化，这就是Ｘ射线衍射物相分析方法的依据。
制备各种标准单相物质的衍射花样并使之规范化，将待分析物 质的衍射花样与之对照，从而确定物质的组成相，就成为物相 定性分析的基本方法。
结晶状态分析
晶态 非晶态
半晶态
晶态与非晶态 “两相’’差别 明显
半晶态
晶相很不完整
四种典型聚集态衍射谱图的特征示意图
研究金属氧化物的物相随温度变化
四方
四方
单斜
变温XRD观察ZrO2的晶型变化过程
Materials Letters 58(25): 3107– 3110，OCT 2004
不同温度下轻烧白云石样品的XRD物相分析
