旋转粘度计实验数据处理
六速旋转粘度计测泥浆的流变曲线实验报告
中国石油大学（油田化学）实验报告实验日期： 成绩：班级： 学号： 姓名： 教师： 同组者：实验一 六速旋转粘度计测泥浆的流变曲线一 .实验目的1. 掌握六速旋转粘度计的使用方法。
2. 掌握如何判断泥浆的流型及对应流变参数的计算方法。
3. 比较宾汉模式、指数模式及卡森模式与实际流变曲线的吻合程度，弄清各种模式的特点。
二.实验原理1. 旋转粘度计工作原理电动机带动外筒旋转时，通过被测液体作用于内筒上的一个转矩，使与扭簧相连的内筒偏转一个角度。
根据牛顿内摩擦定律，一定速率下偏转的角度与液体的粘度成正比。
于是，对液体粘度的测量就转换为内筒的角度测量。
2. 流变曲线类型、意义。
流变曲线是指流速梯度和剪切应力的关系曲线。
根据曲线的形式，它可以分为牛顿型、塑性流型、假塑性流型和膨胀性流型。
为了计算任何剪切速率下的剪切应力，常用的方法是使不同流变模式表示的理想曲线逼近实测流变曲线，这样，只需要确定两个流变参数，就可以绘出泥浆的流变曲线。
牛顿模式反映的牛顿液体，其数学表达式为：τ=η·D宾汉模式反映的是塑性液体，其数学表达式为：τ=τ0 +ηp ·D指数模式反映的是假塑性流体，其数学表达式为：τ=K ·D n 或 Lg τ=lgK + n ·lgD卡森模式反映的是一种理想液体，其数学表达式为：21212121.D c ∞+=ηττ实际流变曲线与哪一种流变模式更吻合，就把实际液体看成哪种流型的流体。
三.实验仪器ZNN-D6型旋转粘度计；高速搅拌器。
四.实验仪器使用要点1.检查好仪器，要求；①刻度盘对零。
若不对零，可松开固定螺钉调零后再拧紧。
②检查同心度。
高速旋转时，外筒不得有偏摆。
2.校正旋转粘度计①倒350ml水于泥浆杯中，置于托盘上，上升托盘，使液面与外筒刻度线对齐，拧紧托盘手轮。
②迅速从高速到低速依次测量。
待刻度盘读数（基本）稳定后，分别记录各转速下的读数Ø.要求：Ø 600=2.0格,Ø 300=1.0格。
用旋转粘度计测定聚合物溶液的粘度
按照流体力学的观点，流体可分为理想流体和实际流体两大类。理想流体在流 动时无阻力，故称为非粘性流体。实际流体流动时有阻力，即内摩擦力（或剪切应 力） ，故又称为粘性流体。根据作用于流体上的剪切应力与产生的剪切速率之间的 关系，粘性流体又分为牛顿流体和非牛顿流体。研究流体的流动特性，对聚合物的 加工工艺方面具有很强的指导意义。
一、实验目的：
1. 掌握粘度的概念，了解粘度的测量的意义。 1．学会使用 NDJ-5S 型或 DV-1 型数字式旋转粘度计。 2．测试恒温条件下不同转速时的粘度值，判断流体的性质，
ቤተ መጻሕፍቲ ባይዱ
二、实验原理：
1.牛顿流体和非牛顿流体的粘度 相距为 dy 的两薄层流体，下层静止，上层有一剪切力 F，使其产生一速度 du。 由于流体间有内摩擦力影响，使下层流体比紧帖的上一层流体的流速稍慢一些，至 静止处流体的速度为零，其流速变化呈线性，形成一速度梯度 du/dy，称之为剪切 速率。根据牛顿粘性定律，施于运动面上的剪切应力 τ 与速度梯度 du/dy 成正比。 即：
F / A
du dy
式中，du/dy 为剪切速率，用 γ 表示；η 为比例常数，称为粘度系数，简称粘度。上 式可简写为： τ=ηγ 以剪切应力 τ 对剪切速率 γ 作图，所得图线称为剪切流动曲线，简称流动曲线。 （1） 牛顿流体的流动曲线是通过坐标原点的一直线， 其斜率即粘度， 即牛顿流体 的剪切应力与剪切速率完全服从牛顿粘性定律。如水、酒精、醇类等属牛顿 流体 （2） 非牛顿流体的流动曲线不是直线或虽为直线但不通过坐标原点， 粘度随剪切 速率的改变而改变，这时粘度称为表观粘度。聚合物浓溶液、熔融体、悬浮 液等属此类。 2.粘度的实际意义 （1） 粘度计的概念 粘度近似于我们通常所说的粘稠度，也就是流体的分子层之间在相互运动时 产生的阻力。粘度的概念和数学模型早在 19 世纪就由著名的物理学家和数学家牛 顿建立起来了。但测定粘度的仪器则是在二十世纪由美国的 Brookfield 先生发明
NDJ数字旋转粘度计使用说明书
NDJ数字旋转粘度计使用说明书一、概述数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。
与同类仪器相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。
二、主要技术性能1. 测定范围：10mPa·s~100000mPa·s2. 转子规格：1、2、3、4 号四种转子3. 转子转速：6 转/分、12 转/分、30 转/分、60 转/分4. 测量方式：手动、自动5. 测量误差：±5%（牛顿液体）6. 外形尺寸：105mm×120mm×160mm（不包括底座）7. 净重：2.5kg（不包括底座）8. 使用环境条件：(1) 环境温度5℃~35℃；(2) 相对湿度：不大于80%；(3) 供电电源：电压220V±22V，频率50Hz±0.5Hz；(4) 产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。
三、工作原理1. 程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。
当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。
为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。
2. 要测量10mPa·s~100000mPa·s 这样宽的粘度范围，必须采用不同组合的转子和转速。
本仪器的转速分为四档，转子也分为四种不同的规格。
由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。
面板中间有上、下、左、右、回车5 个组合键。
开机时仪器显示上一次操作时的转子和转速值，可通2过上下键查看和选择。
测量某种范围的粘度，需用某种规格的转子和某种转速，可通过上下键和左右键来选择和设置。

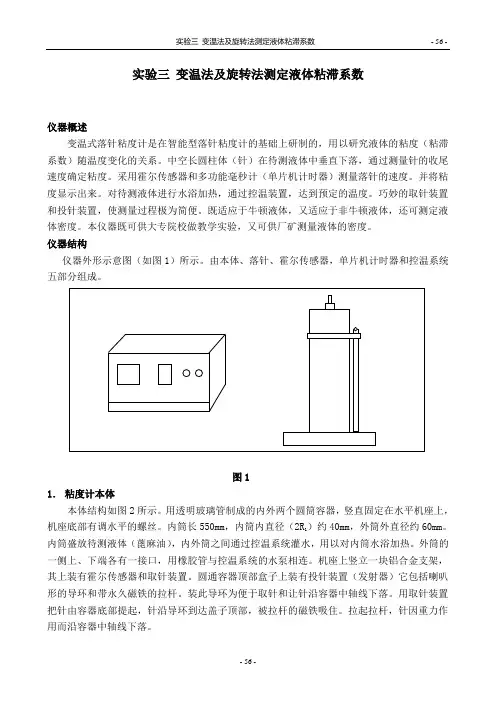

实验3 变温法及旋转法测定液体粘滞系数(56-65)
实验三变温法及旋转法测定液体粘滞系数仪器概述变温式落针粘度计是在智能型落针粘度计的基础上研制的，用以研究液体的粘度（粘滞系数）随温度变化的关系。
中空长圆柱体（针）在待测液体中垂直下落，通过测量针的收尾速度确定粘度。
采用霍尔传感器和多功能毫秒计（单片机计时器）测量落针的速度。
并将粘度显示出来。
对待测液体进行水浴加热，通过控温装置，达到预定的温度。
巧妙的取针装置和投针装置，使测量过程极为简便。
既适应于牛顿液体，又适应于非牛顿液体，还可测定液体密度。
本仪器既可供大专院校做教学实验，又可供厂矿测量液体的密度。
仪器结构仪器外形示意图（如图1）所示。
由本体、落针、霍尔传感器，单片机计时器和控温系统五部分组成。
图11．粘度计本体本体结构如图2所示。
用透明玻璃管制成的内外两个圆筒容器，竖直固定在水平机座上，）约40mm，外筒外直径约60mm。
机座底部有调水平的螺丝。
内筒长550mm，内筒内直径（2R1内筒盛放待测液体（蓖麻油），内外筒之间通过控温系统灌水，用以对内筒水浴加热。
外筒的一侧上、下端各有一接口，用橡胶管与控温系统的水泵相连。
机座上竖立一块铝合金支架，其上装有霍尔传感器和取针装置。
圆通容器顶部盒子上装有投针装置（发射器）它包括喇叭形的导环和带永久磁铁的拉杆。
装此导环为便于取针和让针沿容器中轴线下落。
用取针装置把针由容器底部提起，针沿导环到达盖子顶部，被拉杆的磁铁吸住。
拉起拉杆，针因重力作用而沿容器中轴线下落。
2．针针如图3所示，它是有机玻璃制成的空细长圆柱体，总长为L （约185mm ），其外半径为R 2，直径为d ，约5.7mm ，有效密度为ρS ，它的下端为半球形，上端为圆台形，便于拉杆相吸。
内部两端装有永久磁铁，异名磁极相对。
磁铁的同名磁极间的距离为H （170mm ），内部有配重的铅条，改变铅条的数量，可改变针的有效密度ρS 。
图2 图33、霍尔传感器它是灵敏度极高的开关型霍尔传感器，做成圆柱状，外部有螺纹，可用螺母固定在仪器本体的铝板上。

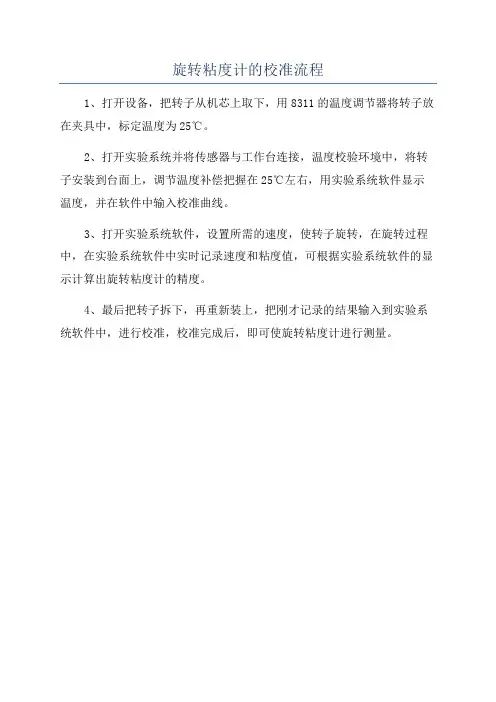

旋转粘度计的校准流程
旋转粘度计的校准流程
1、打开设备，把转子从机芯上取下，用8311的温度调节器将转子放在夹具中，标定温度为25℃。
2、打开实验系统并将传感器与工作台连接，温度校验环境中，将转子安装到台面上，调节温度补偿把握在25℃左右，用实验系统软件显示温度，并在软件中输入校准曲线。
3、打开实验系统软件，设置所需的速度，使转子旋转，在旋转过程中，在实验系统软件中实时记录速度和粘度值，可根据实验系统软件的显示计算出旋转粘度计的精度。
4、最后把转子拆下，再重新装上，把刚才记录的结果输入到实验系统软件中，进行校准，校准完成后，即可使旋转粘度计进行测量。
六速旋转粘度计及精编I常规仪器的使用
六速旋转粘度计及精编I常规仪器的使用Document number：PBGCG-0857-BTDO-0089-PTT1998中国石油大学（油田化学）实验报告实验日期：成绩：班级：石工12-1 学号：姓名：教师：范鹏同组者：实验一六速旋转粘度计测泥浆的流变曲线一 .实验目的1. 掌握六速旋转粘度计的使用方法。
2. 掌握如何判断泥浆的流型及对应流变参数的计算方法。
3. 比较宾汉模式、指数模式及卡森模式与实际流变曲线的吻合程度，弄清各种模式的特点。
二.实验原理1. 旋转粘度计工作原理电动机带动外筒旋转时，通过被测液体作用于内筒上的一个转矩，使与扭簧相连的内筒偏转一个角度。
根据牛顿内摩擦定律，一定剪切速率下偏转的角度与液体的粘度成正比。
于是，对液体粘度的测量就转换为内筒的角度测量。
2. 流变曲线类型、意义。
流变曲线是指剪切速率和剪切应力的关系曲线。
根据曲线的形式，它可以分为牛顿型、塑性流型、假塑性流型和膨胀性流型。
为了计算任何剪切速率下的剪切应力，常用的方法是使不同流变模式表示的理想曲线逼近实测流变曲线，这样，只需要确定两个流变参数，就可以绘出泥浆的流变曲线。
牛顿模式反映的牛顿液体，其数学表达式为：τ=η·D宾汉模式反映的是塑性液体，其数学表达式为：τ=τ0 +ηp·D指数模式反映的是假塑性流体，其数学表达式为：τ=K·D n 或 Lgτ=lgK + n·lgD卡森模式反映的是一种理想液体，其数学表达式为：实际流变曲线与哪一种流变模式更吻合，就把实际液体看成哪种流型的流体。
三.实验仪器1．仪器ZNN-D6型旋转粘度计、高速搅拌器；2. 药品350ml水、500ml泥浆。
四.实验仪器使用要点1.检查好仪器，要求；①粘度计刻度盘是否对零。
若不对零，可松开固定螺钉调零后再拧紧。
②检查粘度计的同心度。
高速旋转时，外筒不得有偏摆。
③检查高速搅拌机的搅拌轴是否偏摆。
若偏摆，则停止使用。
旋转黏度计实验报告
旋转黏度计实验报告《旋转黏度计实验报告》摘要：本实验旨在通过使用旋转黏度计来测量不同液体的黏度，并比较它们的流动性。
实验结果表明，不同液体的黏度和流动性存在明显差异，这对于工业生产和科学研究具有重要意义。
引言：黏度是液体内部分子间相互作用力的表现，它直接影响着液体的流动性。
旋转黏度计是一种常用的实验仪器，通过旋转内部的转子来测量液体的黏度。
本实验旨在通过使用旋转黏度计来测量不同液体的黏度，并比较它们的流动性。
实验方法：首先，我们准备了几种不同的液体样品，包括水、油和酒精。
然后，我们将这些液体样品分别倒入旋转黏度计的测试槽中，并按照仪器的操作要求进行测试。
在测试过程中，我们记录了每种液体在不同转速下的黏度值，并观察了它们的流动性。
实验结果：实验结果表明，不同液体的黏度存在明显差异。
水的黏度较低，流动性较好；油的黏度较高，流动性较差；而酒精的黏度介于水和油之间。
此外，我们还发现，随着旋转速度的增加，液体的黏度值也会相应增加，流动性会减弱。
讨论：本实验结果表明，不同液体的黏度和流动性存在明显差异，这对于工业生产和科学研究具有重要意义。
在工业生产中，正确了解液体的黏度和流动性可以帮助优化生产工艺，提高生产效率；在科学研究中，对液体黏度的准确测量可以为物质性质的研究提供重要参考。
结论：通过本实验，我们成功地使用旋转黏度计测量了不同液体的黏度，并比较了它们的流动性。
实验结果表明，不同液体的黏度和流动性存在明显差异，这对于工业生产和科学研究具有重要意义。
我们希望通过这些实验结果，可以为相关领域的研究和应用提供一定的参考价值。
粘度的测定实验报告
粘度的测定实验报告一、标题本实验报告旨在探究不同条件下液体的粘度特性，通过对多种液体的粘度进行测定，分析温度、压力、浓度等因素对液体粘度的影响。
通过对实验数据的整理与分析，以期深入了解液体粘度的变化规律及其在实际应用中的意义。
此外本实验报告还将讨论粘度测定实验的方法和步骤，以及实验结果的不确定性分析，为相关领域的研究提供参考依据。
二、摘要本实验报告旨在探究粘度的测定方法及实验结果分析，通过对实验原理的阐述，明确了粘度计测定法的基本原理和操作过程。
在实验过程中，采用了适当的实验步骤和操作方法，对样品的粘度进行了准确测定。
实验结果显示，所测样品在一定条件下的粘度值，为后续的数据分析和讨论提供了基础。
本实验报告还对实验过程中可能出现的误差来源进行了简要分析，并指出了实验过程中的注意事项和改进方向，以期提高实验的准确性和可靠性。
本实验对于理解流体性质、优化工艺流程以及产品质量控制等方面具有一定的参考价值。
三、内容概括本次实验报告的主题为《粘度的测定实验》。
本实验旨在通过一系列操作步骤，测定液体的粘度，了解其流动性及内部摩擦性质。
实验过程中采用了旋转粘度计这一核心设备，通过测量旋转液体所产生的剪切力及转速，从而计算出液体的粘度。
实验内容主要包括实验前的准备工作、实验操作过程以及实验结果分析。
在实验前我们进行了相关理论的学习，了解了粘度的概念、测定意义以及影响因素。
随后我们对实验设备进行了校准，准备了所需样品。
在操作过程中，我们严格按照操作规程进行，确保了实验数据的准确性。
通过对不同条件下液体粘度的测定，我们获得了丰富的实验数据。
实验结果方面，我们得到了液体的粘度值，并分析了粘度与温度、浓度等因素的关系。
通过对实验数据的处理与分析，我们发现液体的粘度随温度的升高而降低，随浓度的增大而增大。
此外我们还探讨了实验结果与理论预期的一致性，验证了实验方法的可靠性。
本实验的意义在于通过实际操作，使我们更加深入地理解了粘度的概念及测定方法，掌握了旋转粘度计的使用方法。
