透水混凝土配比公式完整版
透水混凝土施工方案

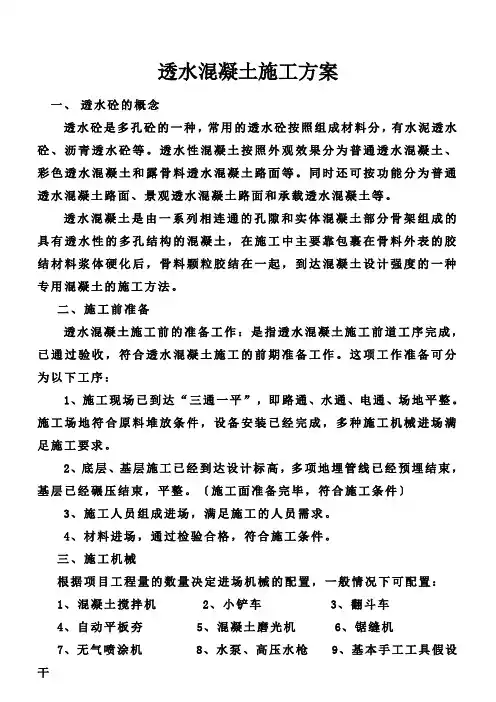

透水混凝土施工方案一、透水砼的概念透水砼是多孔砼的一种，常用的透水砼按照组成材料分，有水泥透水砼、沥青透水砼等。
透水性混凝土按照外观效果分为普通透水混凝土、彩色透水混凝土和露骨料透水混凝土路面等。
同时还可按功能分为普通透水混凝土路面、景观透水混凝土路面和承载透水混凝土等。
透水混凝土是由一系列相连通的孔隙和实体混凝土部分骨架组成的具有透水性的多孔结构的混凝土，在施工中主要靠包裹在骨料外表的胶结材料浆体硬化后，骨料颗粒胶结在一起，到达混凝土设计强度的一种专用混凝土的施工方法。
二、施工前准备透水混凝土施工前的准备工作：是指透水混凝土施工前道工序完成，已通过验收，符合透水混凝土施工的前期准备工作。
这项工作准备可分为以下工序：1、施工现场已到达“三通一平”，即路通、水通、电通、场地平整。
施工场地符合原料堆放条件，设备安装已经完成，多种施工机械进场满足施工要求。
2、底层、基层施工已经到达设计标高，多项地埋管线已经预埋结束，基层已经碾压结束，平整。
〔施工面准备完毕，符合施工条件〕3、施工人员组成进场，满足施工的人员需求。
4、材料进场，通过检验合格，符合施工条件。
三、施工机械根据项目工程量的数量决定进场机械的配置，一般情况下可配置：1、混凝土搅拌机2、小铲车3、翻斗车4、自动平板夯5、混凝土磨光机6、锯缝机7、无气喷涂机8、水泵、高压水枪9、基本手工工具假设干四、材料1、水泥根据混凝土设计强度要求C20、C25、C30 强度混凝土宜用42.5#普通硅酸盐水泥；低于C25以下强度混凝土可采用32.5#普通硅酸盐水泥。
2、结构层石子要求无粉尘、含泥量低。
普通石子粒径10~20mm的即可，透水率要求高于25%的混凝土可采用10~30mm的石子。
面层石子粒径5~8mm为适宜，要求石粉含量低，不超过0.5%。
粒径颗粒均匀，满足强度要求。
检查面层石子石粉含量，现场可用人工方法检验，即用手先在水中湿润，将手伸进石子堆中，抓起一把石子，放开后检查吸附在手面上的石粉含量多少，用观感方法确定是否适宜施工。
透水混凝土配比公式
透水水泥混凝土配合比透水水泥混凝土的配制强度，宜符合现行业标准《普通混凝土配合比设计规程》JGJ 55的规定。
强度怎么计算透水水泥混凝土的配合比设计应符合本规程表中的性能要求。
透水水泥混凝土配合比设计步骤宜符合一列规定：1 单位体积粗骨料用量应按下式计算确定：'g gm αρ=⋅式中 m g —1m 3透水水泥混凝土中粗骨料质量，kg ，取值1300 kg ～1500 kg ；g ρ'—粗骨料紧密堆积密度，kg/m 3；α—粗骨料用量修正系数，取。
2 胶结料浆体体积①当无砂时，胶结浆体体积按下式计算确定：1(1)1p g void V R αν=-⋅--⋅'(1)100%gg gρνρ=-⨯式中 V p —1m 3透水水泥混凝土中胶结料浆体体积（水、砂与胶凝材料的混合物的浆体体积），m 3；νg—粗骨料紧密堆积空隙率，%；ρg —粗骨料表观密度，kg/m 3；R void —设计孔隙率，%，可选10%、15%、20%、25%、30%。
②当有砂时，胶结料体积按下式计算确定：1(1)1p g void s V R V αν=-⋅--⋅-ss sm V ρ=ss s gm m m β=+式中 V s —1m 3透水水泥混凝土中砂的体积，m 3；ρs —砂的表观密度，kg/m 3； m s —砂的质量，kg ；βs —砂率，在8%~15%范围内选定；R void —设计孔隙率，%，可选10%~20%（路用透水砼）、20%~30%（植生透水砼）。
3 水胶比R W/B 应经试验确定，水胶比选择控制范围为~（）。
4 单位体积水泥用量应按下式确定：/1P b P W B V m R ρ=⋅+f b f m m β=⨯ c b f m m m =-/wW B c fm R m m =+/w b W B m m R =⋅式中 m w —1m 3透水水泥混凝土中水的质量，kg 。
6 外加剂用量应按下式确定：a b a m m R =⋅式中 m a —每立方米透水水泥混凝土中外加剂用量，kg ；R a —外加剂的掺量，%。
彩色透水混凝土做法及配料
彩色透水混凝土做法及配料彩色透水混凝土，听起来就很炫酷啊！这是一种既美观又实用的建筑材料，而且还能让城市变得更加绿色。
那么，它到底是怎么做出来的呢？下面我就来给大家揭秘一下彩色透水混凝土的做法及配料。
我们需要准备一些材料。
这些材料包括：水泥、沙子、石子、颜料、水和透水剂。
不同的配方需要使用的材料可能会有所不同，但是大体上就是这样了。
接下来，我们就可以开始制作彩色透水混凝土了。
我们需要将水泥、沙子和石子按照一定比例混合在一起。
这个比例通常为1:2:3左右，也就是说，每100份材料中，有10份水泥，20份沙子和30份石子。
具体的配方还需要根据实际情况进行调整。
然后，我们需要加入适量的水和透水剂。
这里的透水剂可以起到增强混凝土透水性的作用。
加入水的时候要注意，不要一次加太多，否则会影响混凝土的强度。
一般来说，每次加水的量应该控制在5%左右。
接下来就是搅拌的过程了。
我们需要使用搅拌机将所有材料充分混合在一起。
搅拌的时间一般为3-5分钟左右，直到混凝土变得光滑均匀为止。
就是上色的过程了。
我们可以根据自己的需求选择不同颜色的颜料进行染色。
将颜料均匀地撒在混凝土表面即可。
如果想要更加鲜艳的颜色，可以选择添加一些荧光粉或者其他特殊的颜料。
制作彩色透水混凝土并不难，只需要准备好材料和工具，按照正确的步骤进行操作即可。
而且这种混凝土还有一个好处，就是能够有效地减少城市的洪涝灾害风险。
因为它可以让雨水迅速渗透到地下层中去，从而减少城市内涝的发生率。
希望这篇文章能够帮助大家更好地了解彩色透水混凝土的做法及配料。
如果你也对这种建筑材料感兴趣的话，不妨自己动手试一试吧！相信你一定会收获满满的成功感和成就感哦！。
透水混凝土设计配合比

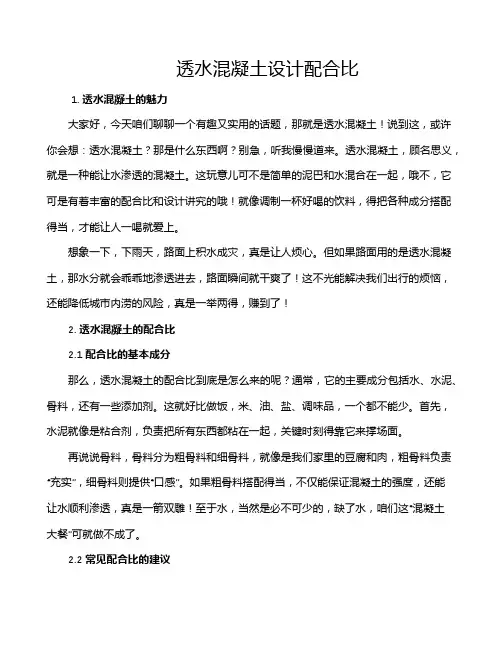

透水混凝土设计配合比1. 透水混凝土的魅力大家好，今天咱们聊聊一个有趣又实用的话题，那就是透水混凝土！说到这，或许你会想：透水混凝土？那是什么东西啊？别急，听我慢慢道来。
透水混凝土，顾名思义，就是一种能让水渗透的混凝土。
这玩意儿可不是简单的泥巴和水混合在一起，哦不，它可是有着丰富的配合比和设计讲究的哦！就像调制一杯好喝的饮料，得把各种成分搭配得当，才能让人一喝就爱上。
想象一下，下雨天，路面上积水成灾，真是让人烦心。
但如果路面用的是透水混凝土，那水分就会乖乖地渗透进去，路面瞬间就干爽了！这不光能解决我们出行的烦恼，还能降低城市内涝的风险，真是一举两得，赚到了！2. 透水混凝土的配合比2.1 配合比的基本成分那么，透水混凝土的配合比到底是怎么来的呢？通常，它的主要成分包括水、水泥、骨料，还有一些添加剂。
这就好比做饭，米、油、盐、调味品，一个都不能少。
首先，水泥就像是粘合剂，负责把所有东西都粘在一起，关键时刻得靠它来撑场面。
再说说骨料，骨料分为粗骨料和细骨料，就像是我们家里的豆腐和肉，粗骨料负责“充实”，细骨料则提供“口感”。
如果粗骨料搭配得当，不仅能保证混凝土的强度，还能让水顺利渗透，真是一箭双雕！至于水，当然是必不可少的，缺了水，咱们这“混凝土大餐”可就做不成了。
2.2 常见配合比的建议那么，具体的配合比又是什么呢？这就得看具体的使用场景了，通常来说，我们可以参考一些常见的配合比。
比如，水泥：粗骨料：细骨料的比例可以是1:3:2，听上去是不是有点像做蛋糕的配方？不过这可不是一成不变的，还得根据当地的气候、土壤和使用需求进行调整。
如果你的透水混凝土是在干燥地区，那就可以适当减少水的比例，让它更“干”，这样能提高透水性；而如果在湿润地区，适当增加水的比例，就能保证混凝土的稳定性。
简而言之，配合比得灵活掌握，才能让你的透水混凝土发挥出最佳性能。
3. 透水混凝土的优缺点3.1 优点说到透水混凝土的好处，那可真是一箩筐啊！首先，透水混凝土的渗透性能极佳，可以迅速排除雨水，保持路面的干燥，真是下雨天的“守护神”！其次，它能有效减少城市热岛效应，夏天的时候路面不那么热，咱们走在上面脚底也舒服得多。
C25透水混凝土配比做法

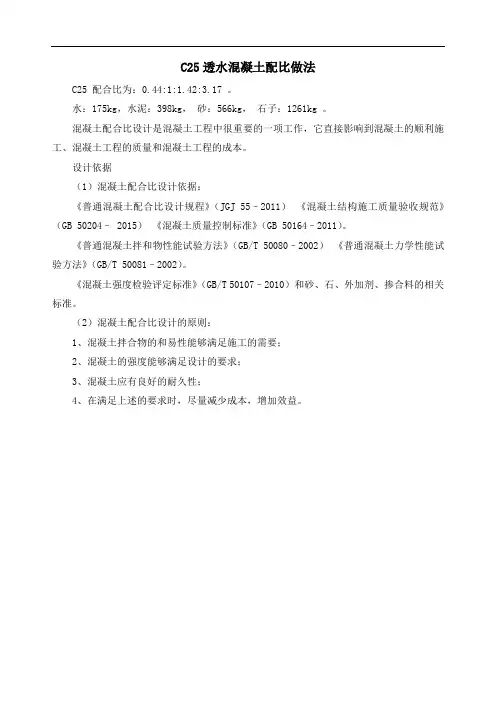

C25透水混凝土配比做法
C25 配合比为：0.44:1:1.42:3.17 。
水：175kg，水泥：398kg，砂：566kg，石子：1261kg 。
混凝土配合比设计是混凝土工程中很重要的一项工作，它直接影响到混凝土的顺利施工、混凝土工程的质量和混凝土工程的成本。
设计依据
（1）混凝土配合比设计依据：
《普通混凝土配合比设计规程》（JGJ 55–2011）《混凝土结构施工质量验收规范》（GB 50204– 2015）《混凝土质量控制标准》（GB 50164–2011）。
《普通混凝土拌和物性能试验方法》（GB/T 50080–2002）《普通混凝土力学性能试验方法》（GB/T 50081–2002）。
《混凝土强度检验评定标准》（GB/T 50107–2010）和砂、石、外加剂、掺合料的相关标准。
（2）混凝土配合比设计的原则：
1、混凝土拌合物的和易性能够满足施工的需要；
2、混凝土的强度能够满足设计的要求；
3、混凝土应有良好的耐久性；
4、在满足上述的要求时，尽量减少成本，增加效益。
轻骨料混凝土配合比计算
3.3.2 配合比试验中用到的数据参数如下表1所示：表1配合比参数列表由体积法的可知，配合比计算公式为3.1：mG/ρs+m w/ρw+m c/ρc+m A/ρA+p=1m³(3.1)也可以写成：mG/ρs+ V J+p=1m³(3.2)其中 VJ =mw/ρw+mc/ρc+mA/ρAρs----粗骨料视密度（kg/m³）mG---1m³透水混凝土中的粗骨料用量（kg/m³）ρw--水的密度（kg/m³）ρc--水泥的视密度（kg/m³）ρA--减水剂的密度（kg/m³）VJ--1m³透水混凝土中的胶凝浆体体积（kg/m³）mA--1m³透水混凝土中的减水剂的用量m w --1m³透水混凝土水的用量（kg/m³）已知水胶比Wc为0.28，粉煤灰的掺入量的占胶凝材料的质量为10%，设计的目标孔隙率为15%，掺入的减水剂的量占胶凝材料的1%。
用石子作为粗骨料，粒径的范围在5-10mm.它的视密度为ρs =2700Kg/m³,堆积密度为ρG=1499Kg/m³,水泥是P.O32.5的普通硅酸盐水泥。
水泥的视密度ρc为3100Kg/m³,掺入的粉煤灰视密度ρSF为2100Kg/m³.求配合比。
1.粗骨料堆积孔隙率V 为：V=（1-ρG/ρS）×100% (3.3)式中：ρG--粗骨料堆积密度（kg/m³）ρS--粗骨料视密度（kg/m³）得： V=（1-1499/2700）×100% =44.48%2. 1m³透水混凝土中的粗骨料用量计算：m G =α·ρG(3.4)式中：ρG--粗集料的堆积密度（kg/m³）α--修正的系数mG--1m³透水混凝土中的粗骨料用量（kg/m³）因此， 1m³透水混凝土中的粗骨料用量由(3.4)：mG =α·ρG= 1499×0.98=1468（kg/m³）3.1m³透水混凝土中的胶凝浆体的体积：由公式(3.2)得VJ=（1-m G/ρs）-PV=1-α·ρG /ρs-P (3.5)将公式 (3.3)代入到 (3.5)得：VJ= 1000-1000α（1-V）-1000P (3.6) 式中：VJ--1m³的透水混凝土中的胶凝浆体的体积（kg/m³）P--设计的目标孔隙率（%）V--粗集料堆积孔隙率（%）因此， 1m³的透水混凝土中的胶凝装体的体积为VJ= 1000-1000α（1-V）-1000P=1000-1000*0.98*（1-44.48%）-1000*0.15=306.8（L/m³）4. 1m³的透水混凝土中的水和水泥的用量：因为减水剂的体积很小，所以不计入胶凝体的总体积，由V J =mw/ρw+mc/ρc+mA/ρA得：VJ=mc·Wc/ρw+m c/ρcm c =VJ/（Wc+1000/ρc）(3.7)m w= =mc·Wc (3.8)式中：mc-- 1m³的透水混凝土中的水泥的用量（kg/m³）Wc--水灰比mw--1m³的透水混凝土中的水的用量（kg/m³）ρc--水泥视密度（kg/m³）粉煤灰掺入量为10%得：mc=9m SFV J =（mc+m SF）·Wc+1000（m c/ρc+m SF/ρSF）得：1m³的透水混凝土中的水泥的用量m c =VJ/（10Wc/9+1000/ρc+1000/9ρSF）=306.8/（2.8/9+1000/3100+1000/9*2100）=450（kg/m³）由mc=9m SF得：1m³的透水混凝土中的粉煤灰的量为m SF=50（kg/m³）1m³的透水混凝土中的水的量为mw =（mc+m SF）·Wc=（450+50）*0.28=140（kg/m³）1m³的透水混凝土中的减水剂的量为 mf =（mc+m SF）*0.01=5（kg/m³）表2透水混凝土的配合比以上计算的材料的配合比，因为实际试验的粗骨料之间孔隙及材料拌合而成试块的实际体积的差距。
天然露骨料透水混凝土配合比
天然露骨料透水混凝土配合比
c25露骨料透水混凝土层由以下含量配比的原料组成:15-20%水泥、72-80%天然骨料、0.6-1.0%增强剂,余下为水,所述天然骨料的粒径尺寸在5-10mm。
透水混凝土由骨料、水泥、水等组成,多采用单粒级或间断粒级的粗骨料作为骨架,细骨料的用量一般控制在总骨料的20% 以内。
透水混凝土配合比应采用体积法进行设计，应合理设计胶凝材料用量，从而有效平衡其透水率与抗压强度。
其中几个具体参数需严格控制，第一是骨料用量，骨料一般取碎石的堆积密度值。
透水混凝土配合比设计采用体积法,根据目标孔隙率、水胶比、骨料的空隙率等,计算各材料用量。
通过大量的试验,并结合工程实际确定施工配合比。
透水混凝土的用量计算公式
透水混凝土的用量计算公式透水混凝土是一种能够渗透雨水并将其迅速排放的建筑材料。
它具有良好的透水性能，可以有效地减少城市内的雨水积聚和地表径流，有利于保护环境和维护城市的生态平衡。
在建筑领域，透水混凝土的应用越来越广泛，但是在使用过程中，如何准确计算透水混凝土的用量成为了工程师们关注的问题。
本文将介绍透水混凝土的用量计算公式及其应用。
透水混凝土的用量计算公式主要包括以下几个方面，混凝土的体积计算、透水混凝土的透水率计算、透水混凝土的厚度计算等。
首先，混凝土的体积计算是透水混凝土用量计算的基础。
混凝土的体积计算公式如下：V = L × W × H。
其中，V表示混凝土的体积，L表示长度，W表示宽度，H表示厚度。
在实际工程中，需要根据工程需要和设计要求来确定混凝土的体积。
其次，透水混凝土的透水率计算是用来确定透水混凝土的透水性能。
透水率是指单位时间内单位面积的透水量，通常用毫米/小时来表示。
透水混凝土的透水率计算公式如下：P = Q / (A × t)。
其中，P表示透水率，Q表示透水量，A表示透水面积，t表示时间。
透水量和透水面积是由设计要求和实际情况来确定的，时间通常取1小时。
通过透水率计算，可以确定透水混凝土的透水性能，从而为工程设计提供参考依据。
最后，透水混凝土的厚度计算是用来确定透水混凝土的厚度。
透水混凝土的厚度计算公式如下：T = Q / (P × A)。
其中，T表示透水混凝土的厚度，Q表示透水量，P表示透水率，A表示透水面积。
通过厚度计算，可以确定透水混凝土的厚度，从而为工程施工提供参考依据。
需要注意的是，透水混凝土的用量计算公式是根据工程设计和实际情况来确定的，不同的工程项目可能会有不同的计算公式。
因此，在使用透水混凝土的时候，需要根据具体情况来确定透水混凝土的用量，并且在施工过程中需要严格按照设计要求进行施工，确保透水混凝土的使用效果。
总之，透水混凝土的用量计算公式是确定透水混凝土用量的重要依据，通过混凝土的体积计算、透水混凝土的透水率计算和透水混凝土的厚度计算，可以准确确定透水混凝土的用量，并为工程设计和施工提供参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
透水混凝土配比公式 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
透水水泥混凝土配合比
透水水泥混凝土的配制强度，宜符合现行业标准《普通混凝土配合比设计规程》JGJ 55的规定。
强度怎么计算？
透水水泥混凝土配合比设计步骤宜符合一列规定：
1 单位体积粗骨料用量应按下式计算确定：
式中m g—1m3透水水泥混凝土中粗骨料质量，kg，取值1300 kg～1500 kg；
ρ'—粗骨料紧密堆积密度，kg/m3；
g
α—粗骨料用量修正系数，取。
2 胶结料浆体体积
①当无砂时，胶结浆体体积按下式计算确定：
式中V p—1m3透水水泥混凝土中胶结料浆体体积（水、砂与胶凝材料的混合物的浆体体积），m3；
νg—粗骨料紧密堆积空隙率，%；
ρ
—粗骨料表观密度，kg/m3；
g
R
—设计孔隙率，%，可选10%、15%、20%、25%、30%。
void
②当有砂时，胶结料体积按下式计算确定：
式中V s—1m3透水水泥混凝土中砂的体积，m3；
ρ
—砂的表观密度，kg/m3；
s
m
—砂的质量，kg；
s
β
—砂率，在8%~15%范围内选定；
s
R
—设计孔隙率，%，可选10%~20%（路用透水砼）、20%~30%（植生透水砼）。
void
3 水胶比R W/B应经试验确定，水胶比选择控制范围为~（）。
4 单位体积水泥用量应按下式确定：
式中m b—1m3透水水泥混凝土中胶凝材料（水泥+掺合料）质量，kg/m3，植生混凝土约
150~250kg，路基或路面透水混凝土约300kg~450kg；
m
—1m3透水水泥混凝土中水泥质量，kg；
c
m
—1m3透水水泥混凝土中掺合料质量，kg；
f
m
—1m3透水水泥混凝土中水的质量，kg；
w
β
—矿物掺合料的取代率，%，取胶凝材料质量的10%~30%选定；
f
R
—水胶比，~（）范围内选定；
W/B
式中m w—1m3透水水泥混凝土中水的质量，kg。
6 外加剂用量应按下式确定：
式中m a—每立方米透水水泥混凝土中外加剂用量，kg；
R a —外加剂的掺量，%。
4 理论体积法计算透水混凝土配比[2]
单位体积法按下式计算
级普通硅酸盐水泥，表观密度为3000kg/m 3；Ⅰ级粉煤灰，表观密度为2250kg/m 3；石灰岩碎石：5～，级配合格，表观密度2700kg/m 3，堆积密度1500 kg/m 3；外加剂为聚羧酸类高性能减水剂（液体），含固量为25%。
试求： 填充法计算：
g g m αρ=⋅＝×1500=1470 kg
1(1)1p g void V R αν=-⋅--⋅＝1－×(1-νg )-1×20%= m 3
'(1)100%g
g g
ρνρ=-⨯=(1-1500/2700)×100%=%
3为提高强度，水胶比选
4 单位体积水泥用量，测试得到浆体密度为1800kg/m 3
胶凝材料质量：/0.26
1800
37410.251
P b P W B V m R ρ=
⋅=⨯=++ 粉煤灰质量：m f =m b ×20%=374×20%=75kg
水泥质量：c b f m m m =-=374-75=299kg 用水量：/w b W B m m R =⋅＝374×＝94kg
3
透水混凝土石质量：
由上式得到：4c f m m =，代入式（），可得： 得到粉煤灰质理m f ＝86kg ； 水泥质量m c =4m f =86×4=343kg 水质量/w b W B m m R =⋅=(m c +m f )×=107kg 粗骨料质量1470kg
外加剂质量a b a m m R =⋅＝(m c +m f )×%＝(86+343)×%=
由计算结果，得到配合比各材料质量为水泥：粉煤灰：石：水：外加剂＝343：86：1470
：107：
例题2 设计有砂植生透水混凝土配比，设计孔隙率20%，粉煤灰掺量20%，取砂率βs =10%，材料种类及性能如下：
级普通硅酸盐水泥，表观密度为3000kg/m 3；Ⅰ级粉煤灰，表观密度为2250kg/m 3；中砂，级配合格，表观密度2650kg/m 3；石灰岩碎石：5～，级配合格，表观密度2700kg/m 3，堆积密度1500 kg/m 3；外加剂为聚羧酸类高性能减水剂（液体），含固量为25%。
试求： 填充法计算：
g g m αρ=⋅＝×1500=1470 kg
胶凝材料质量：/180027610.251
P b P W B m R ρ=
⋅=⨯=++ 粉煤灰质量：m f =m b ×20%=276×20%=55kg
水泥质量：c b f m m m =-=276-55=221kg 用水量：/w b W B m m R =⋅＝276×＝69kg
a b a m m R =⋅＝276×%＝
由计算结果，得到配合比各材料质量为水泥：粉煤灰：砂：石：水：外加剂＝221：55：163：1470：69： 单位体积法计算：
设计孔隙率P void =20%；取砂率βs =10%；取水胶比W/B=m w /m b =；粉煤灰掺量20%，则由式（）：
1m 3
g g m αρ=⋅＝×1500=1470 kg
由上式得到：4c f m m =，代入式（），可得： 粉煤灰质量m f =65kg ， 水泥质量m c =4m f =65×4=262kg 水质量/w b W B m m R =⋅=(m c +m f )×=82kg
外加剂质量a b a m m R =⋅＝(m c +m f )×%＝(65+262)×%=
由计算结果，得到配合比各材料质量为水泥：粉煤灰：砂：石：水：外加剂＝262：65：163：1470：82：
参考文献
[1] CJJ/T 135-2009 透水混凝土路面技术规程[S]. 北京:中国建筑工业出版社,2010 [2] 宋中南,石云兴.透水混凝土及其应用技术[M].北京:中国建筑工业出版社,2011,21-22.。
