正确选择低噪声放大器(LNA)
2.5GHz WiMAX低噪声放大器(LNA)设计
关键字：低噪声放大器LNA ATF-551M4负反馈放大器WiMAX又称为802.16无线城域网，是又一种为企业和家庭用户提供“最后一英里”的宽带无线连接方案。
因其能提供高速的数据业务以及对3G可能构成的威胁，使WiMAX在最近一段时间备受业界关注。
低噪声放大器是接收机的重要组成部分，它对降低接收链路的噪声系数(NF)，提高整个接收机的灵敏度起着至关重要的作用。
由于它位于接收机的最前端，所以要求它具有很小的噪声系数。
为了抑制后级元件对噪声系数的影响，又要求它具有合适的增益。
为了满足2.5GHZ WiMAX应用，要求该低噪声放大器在工作频段2.49～2.69GHz内能有>14dB的增益，<1dB的噪声系数。
为了降低接收机成本，该低噪声放大器基于低廉的FR4板材，并采用Avago的一款E-PHEMT(增强型伪高电子迁移率晶体管)ATF-551M4设计，ATF-551M4价格较ATF-54143更为便宜，同时ATF-551M4具有更低的漏级偏置电流，能够有效降低接收机功耗。
输入匹配电路设计为了满足系统设计要求的噪声系数，增益，同时获得好的线性度，选取该器件沟道电流(Ids)为30mA，漏极到源极电压为3V，根据ATF-551M4的datasheet3，该E-pHEMT晶体管具有如下典型值：2.5GHz S11=0.690∠-131.0°，3.0GHz S11=0.668∠-146.0°，2.4GHz F min= 0.45 F opt=0.33∠54°R n/50=0.09。
3.0GHz F min= 0.52 F opt=0.26∠79°R n/50=0.09。
可以看出最佳输入匹配点S11*与最小噪声匹配点F opt相差比较远，所以我们不可能同时获得较好的噪声系数和输入回损。
实际上，由于LNA离天线比较近，为了保证天线口良好的驻波比，我们对低噪声放大器的输入回损要求比较高，因此，需将低噪声放大器的输入匹配到最佳匹配点S11*。
低噪声放大器 核心参数
低噪声放大器核心参数低噪声放大器（Low Noise Amplifier，LNA）是一种用于增加信号幅度而又尽量减小噪声的放大器。
在无线通信、雷达、卫星通信和其他接收系统中，低噪声放大器起到了至关重要的作用。
为了设计出性能优越的低噪声放大器，需要对其核心参数有深入的了解。
在本文中，我们将详细介绍低噪声放大器的核心参数，并对其进行分析和讨论。
1. 噪声指标低噪声放大器最为重要的参数之一就是噪声指标。
噪声指标通常用于描述放大器在增益条件下的噪声性能。
常见的噪声指标包括噪声系数（Noise Figure，NF）、噪声温度（Noise Temperature，Tn）、噪声系数与增益的乘积（Gain Bandwidth Product，GBP）等。
噪声系数是描述放大器引入信号噪声的指标，一般以分贝（dB）为单位，数值越小代表噪声性能越好。
而噪声温度描述了放大器引入的噪声相当于理想传输线路引入的噪声温度，单位为开尔文（K）。
噪声系数与增益的乘积则是评价放大器噪声性能的综合指标。
2. 增益增益是低噪声放大器的另一个核心参数。
增益表示放大器输出信号与输入信号的幅度比值，通常用分贝（dB）表示。
增益越大意味着放大器输出信号的幅度增加的越多，但也需要注意，在增益增大的同时可能会伴随着噪声的增加。
低噪声放大器需要在保证足够增益的前提下尽量减小噪声。
3. 带宽低噪声放大器的带宽也是一个重要参数。
带宽指的是在放大器工作范围内的频率范围，通常用赫兹（Hz）表示。
低噪声放大器需要具有足够的带宽，以确保对输入信号的覆盖范围足够广，同时也需要避免出现频率失真等问题。
4. 饱和输入功率饱和输入功率也是低噪声放大器的重要参数之一。
饱和输入功率指的是在放大器输出的信号出现压制之前，输入信号的功率大小。
通常用分贝毫瓦（dBm）来表示。
饱和输入功率越大，意味着放大器能够承受更大的输入信号功率而不至于出现失真等问题。
5. 稳定性低噪声放大器的稳定性也是一个重要的核心参数。
低噪声放大器（LNA）和噪声系数（Noise

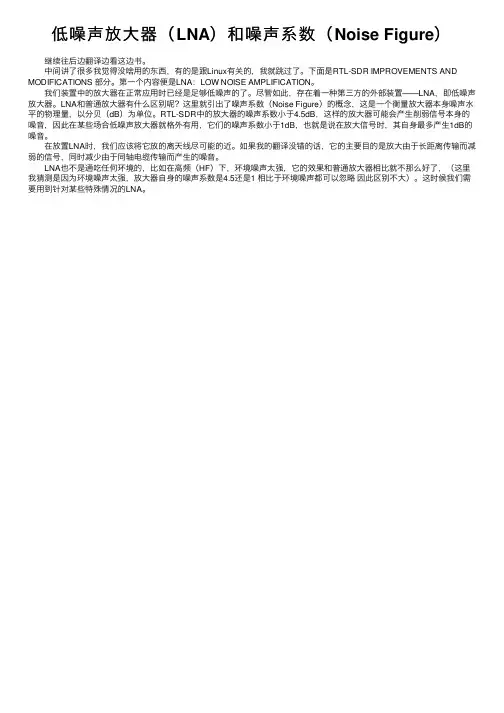

低噪声放⼤器（LNA）和噪声系数（Noise Figure）
继续往后边翻译边看这边书。
中间讲了很多我觉得没啥⽤的东西，有的是跟Linux有关的，我就跳过了。
下⾯是RTL-SDR IMPROVEMENTS AND MODIFICATIONS 部分。
第⼀个内容便是LNA：LOW NOISE AMPLIFICATION。
我们装置中的放⼤器在正常应⽤时已经是⾜够低噪声的了。
尽管如此，存在着⼀种第三⽅的外部装置——LNA，即低噪声放⼤器。
LNA和普通放⼤器有什么区别呢？这⾥就引出了噪声系数（Noise Figure）的概念，这是⼀个衡量放⼤器本⾝噪声⽔平的物理量，以分贝（dB）为单位。
RTL-SDR中的放⼤器的噪声系数⼩于4.5dB，这样的放⼤器可能会产⽣削弱信号本⾝的噪⾳，因此在某些场合低噪声放⼤器就格外有⽤，它们的噪声系数⼩于1dB，也就是说在放⼤信号时，其⾃⾝最多产⽣1dB的噪⾳。
在放置LNA时，我们应该将它放的离天线尽可能的近。
如果我的翻译没错的话，它的主要⽬的是放⼤由于长距离传输⽽减弱的信号，同时减少由于同轴电缆传输⽽产⽣的噪⾳。
LNA也不是通吃任何环境的，⽐如在⾼频（HF）下，环境噪声太强，它的效果和普通放⼤器相⽐就不那么好了，（这⾥我猜测是因为环境噪声太强，放⼤器⾃⾝的噪声系数是4.5还是1 相⽐于环境噪声都可以忽略因此区别不⼤）。
这时候我们需要⽤到针对某些特殊情况的LNA。

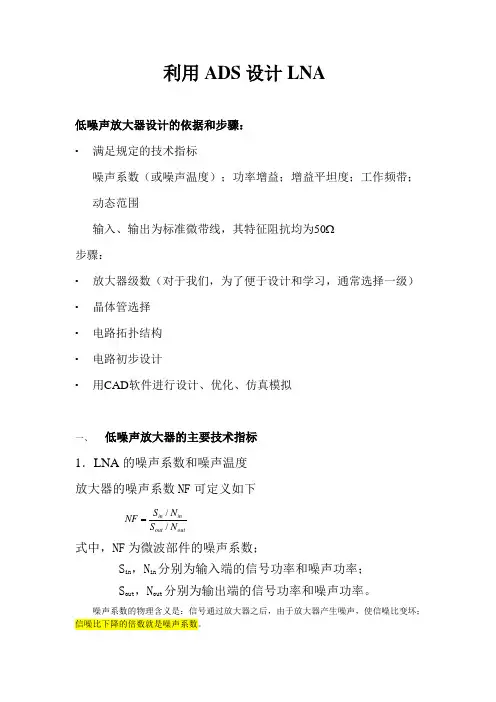

利用ADS设计低噪声放大器LNA
利用ADS 设计LNA低噪声放大器设计的依据和步骤：•满足规定的技术指标噪声系数（或噪声温度）；功率增益；增益平坦度；工作频带；动态范围输入、输出为标准微带线，其特征阻抗均为50Ω步骤：• 放大器级数（对于我们，为了便于设计和学习，通常选择一级） • 晶体管选择 • 电路拓扑结构 • 电路初步设计•用CAD 软件进行设计、优化、仿真模拟一、低噪声放大器的主要技术指标1．LNA 的噪声系数和噪声温度 放大器的噪声系数NF 可定义如下outout in in N S N S NF //=式中，NF 为微波部件的噪声系数；S in ，N in 分别为输入端的信号功率和噪声功率； S out ，N out 分别为输出端的信号功率和噪声功率。
噪声系数的物理含义是：信号通过放大器之后，由于放大器产生噪声，使信噪比变坏；信噪比下降的倍数就是噪声系数。
通常，噪声系数用分贝数表示，此时)lg(10)(NF dB NF =放大器自身产生的噪声常用等效噪声温度T e 来表达。
噪声温度T e 与噪声系数NF 的关系是)1(0-⋅=NF T T e 式中，T 0为环境温度，通常取为293K 。
2．LNA 的功率增益、相关增益与增益平坦度微波放大器功率增益有多种定义，比如资用增益、实际增益、共扼增益、单向化增益等。
对于实际的低噪音放大器，功率增益通常是指信源和负载都是50Ω标准阻抗情况下实功率增益的大小还会影响整机噪声系数，下面给出简化的多级放大器噪声系数表达式： (112)13121+-+-+=G G N G N N N f f f f其中：f N －放大器整机噪声系数；321f f f N N N ，，－分别为第1，2，3级的噪声系数；21G G ，－分别为第1，2级功率增益。
从上面的讨论可以知道，当前级增益G 1和G 2足够大的时候，整机的噪声系数接近第一级的噪声系数。
因此多级放大器第一级噪音系数大小起决定作用。
作为成品微波低噪音放大器的功率增益，一般是20－50dB 范围。
低噪声放大器_LNA_的网络匹配设计方法研究
的阻抗有关， 因而与负载无关。一个晶体管， 当
它的源端所接信号源的阻抗等于它所求的最佳源
阻抗时， 由该晶体管构成的放大器的噪声系数最
小。又因为第一级噪声系数具有决定性作用， 所 以第一级放大器必须实现最佳噪声源阻抗设计。
２．２ 增益
放大器的增益首先与管子的跨导有关， 跨导 直接由工作点的电流决定； 其次， 放大器的增益 还与负载有关。低噪声放大器是频带放大器， 它 的 选 频 功 能 由 负 载 决 定 。 ＬＮＡ的 负 载 一 般 有 两 种 形式， 一是采用调谐的ＬＣ回路作负载， 并将下级 混频器的输入电容并入回路电容， 构成频带放 大， 既可选频也可提高增益； 二是ＬＮＡ后面接集 中选频滤波器， 则ＬＮＡ可以做成宽带的， 选频功 能由滤波器完成。这些滤波器为了便于使用， 其 输 入 、 输 出 电 阻 都 为５０ !或 一 些 标 准 的 特 定 数 值。ＬＮＡ输出端必须与滤波器相配， 以保证滤波 器的众多特性， 如插入损耗、带内波动以及带外 衰减等。但是由于负载阻抗太小， 增益不易太 高， 此时ＬＮＡ可以采用两级放大。我们从接收机 特点知道低噪声放大器的增益最好是可控制的。 在通信电路中， 控制增益的方法一般是改变放大 器的工作点、改变放大器的负反馈量、改变放大 器谐振回路的Ｑ值等， 这些改变都可通过载波电 平检测电路产生自动增益控制电压来实现。
［５］ 高洪民，费元春．ＧＰＳ接受机射频前端电路原理与设计
参考文献
［Ｊ］．电子技术应用 ，２００５，（２）：５５－ ５８． ［６］ 韩 洁，王 向 东．测 量 低 噪 声 放 大 器 的 噪 声 系 数［Ｊ］．国 外
［１］ 陈邦媛． 射频通信电路 ［Ｍ］． 北京： 科学出版社，２００３：
电子测量技术，２００５，（２）：３１－ ３３．

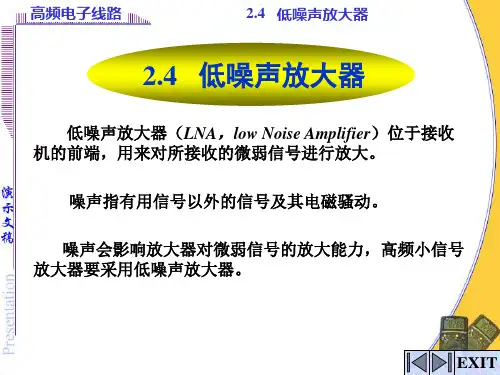

2.4低噪声放大器
