高考物理实验专题：练习使用多用电表(含答案)
2023年高考物理总复习《实验：练习使用多用电表》测试题及答案解析
2023年高考物理总复习《实验：练习使用多用电表》测试题一．选择题（共2小题）
1．“测定电池的电动势和内阻”的实验中，下列注意事项中错误的是（）
A．应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显
B．移动变阻器的触头时，不能使滑动变阻器短路造成电流表过载
C．应选用内阻较小的电压表和电流表
D．由实验记录数据作U﹣I图象时，应通过尽可能多的点画一条直线，并使不在直线上点大致均匀分布在直线两侧
2．测量电池电动势和内电阻，根据测得数据作出了外电路U﹣I图线，由图可知（
）
A．电池电动势的可以直接测得为1.40V
B．电池内阻的测量值为3.50Ω
C．外电路发生短路时的电流为0.40A
D．电压表的示数为1.20V时，电流表的示数I′＝0.20A
二．填空题（共5小题）
3．用如图甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2V，内电阻很小．除蓄电池、开关、导线外可供使用的实验器材还有：
A
．电压表（量程3V）
B ．电流表（量程0.6A）
C ．电流表（量程3A）
D．定值电阻R0（阻值4Ω，额定功率4W）
E．滑动变阻器R1（阻值范围0﹣20Ω，额定电流1A）
F．滑动变阻器R2（阻值范围0﹣2000Ω，额定电流0.1A）
（1）电流表应选；滑动变阻器应选；（填器材前的字母代号）．
（2）根据实验数据作出U﹣I图象（如图乙所示），则蓄电池的电动势E＝V，内
第1页共28页。
2025届高考物理复习：经典好题专项(实验：用多用电表测量电学中的物理量)练习(附答案)
2025届高考物理复习：经典好题专项（实验：用多用电表测量电学中的物理量）练习1．(2023ꞏ北京市西城区质检)如图所示为多用电表的刻度盘。
若选用倍率为“×100”的欧姆挡测电阻时，表针如图所示，则：(1)所测电阻的阻值为________ Ω，如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是____(选填“×10”“×100”或“×1 k”)。
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA。
(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V。
2．(2024ꞏ陕西省西安师大附中月考)某实验小组在练习使用多用电表的实验中。
(1)用多用电表测量某元件的电阻，选用“×10”倍率的电阻挡测量，发现多用电表指针的偏转角度过小，因此需选择________(填“×1”或“×100”)倍率的欧姆挡，并需________(填操作过程)后，再次进行测量，若多用电表的指针如图甲所示，测量结果为________Ω。
(2)实验小组最后将一量程为3 V的电压表改装成可测量电阻的仪表——欧姆表。
①先用如图乙所示的电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关S，将电阻箱的阻值调到3 kΩ时，电压表恰好满偏；将电阻箱的阻值调到12 kΩ时，电压表的指针恰好半偏，由以上信息可求得电压表的内阻R V＝________ kΩ。
②将图乙所示的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图丙所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：将两表笔断开，闭合开关S，调节电阻箱，使指针指在“3 V”处，此处刻度应标阻值为∞；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻，找出对应的电压刻度，则“1 V”处对应的电阻刻度为________ Ω。
2023-2024学年高二上物理：实验：练习使用多用电表(附答案解析)
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。
高考物理总复习 3 实验九 练习使用多用电表练习(含解析)(选修3-1)
实验九练习使用多用电表1.（2019·台州质检）某实验小组在“练习使用多用电表”实验中：（1）用多用电表测量某一电学元件，多用电表的选择开关旋至如图1所示.操作正确，表盘指针如图2所示，则该电学元件阻值为Ω.图1 图2（2）该电学元件可能是.A.一个阻值未知的电阻B.“220 V 50 W”的白炽灯C.“220 V 100 W”的白炽灯答案：（1）3 000 （2）A2.在实验室，某同学用多用电表粗测一段样品的电阻.经正确操作后，用“×100”挡时发现指针偏转情况如图所示，则他应该换用挡（填“×10”或“×1 k”）重新测量.换挡后，在测量前应.解析：用“×100”挡时发现指针偏转较小，说明待测电阻阻值较大，他应该换用“×1 k”挡重新测量.换挡后，在测量前应重新欧姆调零.答案：×1 k 重新欧姆调零3.（2019·浙江温州调研）如图所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：（1）所测电阻的阻值为Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡倍率是（选填“×10”“×100”或“×1 k”）.（2）用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为 mA ；当选用量程为250 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为 mA.（3）当选用量程为10 V 的电压挡测量电压时，表针也指于图示位置，则所测电压为 V.解析：（1）欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5× 103 Ω；测2.0×104 Ω电阻时应选“×1 k ”的欧姆挡.（2）选50 mA 直流电流挡，则每一大格表示10 mA ，每一小格表示1 mA ，测量的精确度为1 mA ，应估读到0.1 mA （此时为110估读），指针对应的读数为30.8 mA ；选择量程为250 mA 的电流挡，则每一大格表示50 mA ，每一小格表示5 mA ，测量的精确度为5 mA ，应估读到1 mA（此时为15估读），指针对应的读数为154 mA. （3）选择10 V 电压挡，则每一大格表示2 V ，每一小格表示0.2 V ，测量的精确度为0.2V ，应估读到0.1 V （此时应为12估读），指针对应的读数为6.2 V. 答案：（1）1.5×103 ×1 k （2）30.8（30.7～30.9都正确） 154 （3）6.24.（2019·丽水质检）某同学用量程为1 mA 、内阻为120 Ω 的表头按图（a ）所示电路改装成量程分别为1 V 和1 A 的多用电表.图中R 1和R 2为定值电阻，S 为开关.回答下列问题：（1）根据图（a ）所示的电路，在图（b ）所示的实物图上连线.（2）开关S 闭合时，多用电表用于测量 （选填“电流”“电压”或“电阻”）；开关S 断开时，多用电表用于测量 （选填“电流”“电压”或“电阻”）.（3）表笔A 应为 色（选填“红”或“黑”）.（4）定值电阻的阻值R 1＝ Ω，R 2＝ Ω.（结果取3位有效数字）解析：将表头改装成电压表时，需串联一电阻进行分压，而改装成电流表时则需并联一电阻分流，因此闭合开关后，并联上R 1改装成一电流表，断开开关，表头与R 2串联则改装成一电压表.多用电表内部表头的正极在右侧，即电流应从表笔B 流入，从表笔A 流出，则表笔A 为黑色.当断开S 时，I g （R 2＋r ）＝U ，解得R 2＝880 Ω.当闭合S 时，I g （R 2＋r ）＝（I －I g ）R 1，解得R 1≈1.00 Ω.答案：（1）见解析图 （2）电流 电压 （3）黑（4）1.00 880。
六、多用电表的使用——2024届一轮复习高考物理电学实验训练
六、多用电表的使用1.电流表1G 的量程为0~5 mA ，内阻为290 Ω，把它改装成如图所示的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程.当开关S 接到1或2位置时为电流挡，其中小量程为0~10 mA ，大量程为0~100 mA.（1）关于此多用电表，下列说法不正确的是________.A.开关S 接到位置4时是欧姆挡B.开关S 接到位置6时是电压挡C.开关S 接到位置5时的量程比接到位置6时的量程大D.A 表笔为红表笔，B 表笔为黑表笔（2）开关S 接位置________（填“1”或“2”）时是电流挡的小量程，图中电阻1R =________Ω，2R =________Ω.（3）已知图中的电源E '的电动势为9 V ，当把开关S 接到位置4，短接A B 、进行欧姆调零后，此欧姆挡的内阻为________Ω，现用该挡测一未知电阻阻值，指针偏转到电流表G 2.图（a ）为简易多用电表的电路图.电源E 为直流电源；1234R R R R 、、、和5R 是定值电阻；表头G 的满偏电流为5 mA ，内阻为20 Ω；虚线方框为换挡开关；A 端和B 端分别与两表笔相连该多用电表共有5个挡位，分别为直流电压5 V 挡和10 V 挡，直流电流10 mA 挡和25 mA 挡，欧姆“×10”挡.（1）多用电表的B端应与_______（填“红”或“黑”）色表笔相连接.（2）若换挡开关与3相连，测量中，表盘指针稳定时如图（b）所示，则其读数为_______.（3）若要使用直流电压5 V挡，则换挡开关应与_______相连（填“1”“2”“3”“4”或“5”）.（4）若换挡开关与1相连，则表头G满偏时，流经A端和B端的电流为_______mA.R的阻值，测量过程如下：3.某实验小组利用现有实验仪器测电阻x（1）先用多用电表粗测其阻值：该小组选择“×100”挡，用正确的操作步骤测量时，发现指针偏转角度太大，为了较准确地进行测量，应该选择倍率________（填“×1 k”“×10”）挡，并重新进行欧姆调零，正确操作并读数，此时刻度盘上的指针位置如图甲所示，测量值为________Ω。

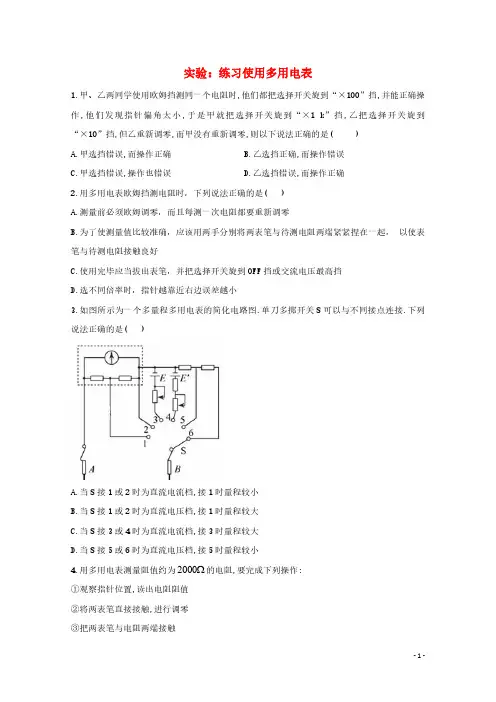

实验：练习使用多用电表
实验：练习使用多用电表1.甲、乙两同学使用欧姆挡测同一个电阻时,他们都把选择开关旋到“×100”挡,并能正确操作,他们发现指针偏角太小,于是甲就把选择开关旋到“×1k”挡,乙把选择开关旋到“×10”挡,但乙重新调零,而甲没有重新调零,则以下说法正确的是()A.甲选挡错误,而操作正确B.乙选挡正确,而操作错误C.甲选挡错误,操作也错误D.乙选挡错误,而操作正确2.用多用电表欧姆挡测电阻时，下列说法正确的是()A.测量前必须欧姆调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡D.选不同倍率时，指针越靠近右边误差越小3.如图所示为一个多量程多用电表的简化电路图.单刀多掷开关S可以与不同接点连接.下列说法正确的是()A.当S接1或2时为直流电流档,接1时量程较小B.当S接1或2时为直流电压档,接1时量程较大C.当S接3或4时为直流电流档,接3时量程较大D.当S接5或6时为直流电压档,接5时量程较小4.用多用电表测量阻值约为2000 的电阻,要完成下列操作:①观察指针位置,读出电阻阻值②将两表笔直接接触,进行调零③把两表笔与电阻两端接触④将选择开关扳到欧姆挡“×100”处⑤将选择开关旋到交流电压最高挡上述操作顺序正确的应是()A.①②③④⑤B.④③②①⑤C.④②③①⑤D.②④③①⑤5.如图所示,用多用电表测量直流电压U和测电阻R时,则()A.前者电流从红表笔流入多用电表,后者电流从红表笔流出多用电表B.两者电流均从红表笔流入多用电表C.两者电流均从红表笔流出多用电表D.前者电流从红表笔流出多用电表,后者电流从红表笔流入多用电表6.如图所示,虚线框内为多用电表欧姆挡的内部电路,a.b为电表面板上的表笔插孔。
下列说法正确的是（）A.a孔插黑表笔B.用“100⨯”挡⨯Ω”挡测量时指针指在0Ω附近,应换用“1kΩC.若更换倍率测量电阻时必须要重新进行欧姆调零D.要测量电路中某电阻的阻值,必须将该电阻与其他元件断开7.使用欧姆表时，欧姆调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（）A.这个电阻值很小B.这个电阻值很大C.为了电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量D.为了电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量8.下图为一简易多用电表的内部电路原理图，其中G为灵敏电流计，S为单刀多掷开关(功能键)，表内直流电源的电动势为E。
2021届高考物理必考实验十一：练习使用多用电表【含答案】
2021届高考物理必考实验十一：练习使用多用电表一、电流表与电压表的改装1．改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g(R g＋R)故R＝UI g－R gI g R g＝(I－I g)R故R＝I g R gI－I g改装后电表内阻R V＝R g＋R>R g R A＝RR gR＋R g<R g2.校正(1)电压表的校正电路如图所示，电流表的校正电路如图所示．(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正．二、欧姆表原理(多用电表测电阻原理)1．构造如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x . 2．工作原理闭合电路欧姆定律，I ＝ER g ＋R ＋r ＋R x .3．刻度的标定红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲) (2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．三、多用电表1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．2．外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．3．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)． 四、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．1．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．2．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程．(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”、“－”插孔．(4)测量小灯泡的电压和电流．①按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．1．多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”、“黑出”．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮．(3)欧姆表读数时注意乘以相应挡位的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一次挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出．2．多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡：a．将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b．在电源完好时，再将电压表与外电路的各部分电路并联．若电压表示数等于电源电动势，则说明该部分电路中有断点．②用直流电流挡：将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路.【典例1】(2019·安徽皖江名校联盟摸底大联考)某实验小组在练习使用多用电表时，他们正确连接好电路如图7甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无读数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15Ω，电流表量程为0～50mA.操作步骤如下：①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；④将多用电表两表笔分别接在c、e上，调节R0＝20Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．回答下列问题：(1)图丙中的多用电表读数为________Ω；图丁中的电流表读数为________mA.(2)操作步骤④中，多用电表红表笔应接________(选填“c”或“e”)点．(3)电路的故障可能是________．A．灯泡短路B．灯泡断路C．保护电阻R短路D．保护电阻R断路(4)根据以上实验得出的数据，同学们还计算出多用电表内部电源的电动势E′＝________V(结果保留三位有效数字)．【答案】(1)24 38.0 (2)e(3)B (4)1.48【解析】(1)欧姆表的读数为24×1Ω＝24Ω，电流表的最小分度是1mA，需估读到0.1mA，所以图丁中的电流表读数为38.0mA.(2)根据电流必须从电流表正接线柱流入，电流从欧姆表的红表笔流入，黑表笔流出，电路中电流表在e端为负极，即电流经过电流表的方向为d→e，则操作步骤④中，多用电表黑表笔应接c 点，红表笔应接e点．(3)将多用电表两表笔分别接在a、c上，多用电表的指针不偏转，说明ac间有断路．将多用电表两表笔分别接在b、c上，多用电表的示数不为零，所以电路的故障是灯泡断路．(4)由操作步骤③中多用电表指针正好指在中间刻度，根据欧姆表的中值电阻等于其内阻，则知欧姆表的内阻为R欧＝15Ω.根据闭合电路欧姆定律得：I＝E′R0＋R mA＋R欧，又R0＋R mA＝24Ω，故E′＝I(R0＋R mA＋R欧)＝38.0×10－3×(24＋15) V≈1.48V.变式1(2017·全国卷Ⅲ·23)图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)【答案】(1)黑(2)B (3)160 880 (4)1.47mA1．10kΩ 2.94V【解析】(1)当B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A 端流出，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1mA 的电流挡，由并联电路两支路电流与电阻成反比知，R gR 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160Ω. 当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1V 的电压挡，表头与R 1、R 2组成的串联电路并联后的总电阻为120Ω，两端电压为0.12V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88V ，则R 4电阻为880Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5mA ，读数为 1.47mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100Ω＝1.10kΩ. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5V ，读数为2.94V.【典例2】(2019·辽宁大连市第二次模拟)如图9甲所示是多用电表欧姆挡内部的部分原理图，已知电源电动势E ＝1.5V ，内阻r ＝1Ω，灵敏电流计满偏电流I g ＝10mA ，内阻r g ＝90Ω，表盘如图丙所示，欧姆表表盘中值刻度为“15”．(1)多用电表的选择开关旋至“Ω”区域的某挡位时，其内部电路为图甲所示．将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为________Ω.某电阻接入红、黑表笔间，表盘如图丙所示，则该电阻的阻值为________Ω.(2)若将选择开关旋至“×1”，则需要将灵敏电流计________(选填“串联”或“并联”)一阻值为________Ω的电阻，再进行欧姆调零．(3)某同学利用多用电表对二极管正接时的电阻进行粗略测量，如图乙所示，下列说法中正确的是________(填选项前的字母)．A ．欧姆表的表笔A 、B 应分别接二极管的C 、D 端 B ．双手捏住两表笔金属杆，测量值将偏大C ．若采用“×100”倍率测量时，发现指针偏角过大，应换“×10”倍率，且要重新进行欧姆调零D ．若采用“×10”倍率测量时，发现指针位于刻度“15”与“20”的正中央，测量值应略大于175Ω 【答案】(1)150 70 (2)并联 10 (3)AC【解析】(1)设欧姆表总内阻为R ，短接时有：E ＝I g R ，代入数据计算得：R ＝150Ω；当半偏时有：E ＝12I g (R＋R 中)，所以R ＝R 中，所以选择的是“×10”挡位，根据题图丙可知读数为70Ω. (2)开关旋至“×1”，此时内阻R ′＝R 中＝15Ω，短接时电流I m ＝ER ′＝100mA ，所以给表头并联一个分流电阻R 0，根据欧姆定律：R 0＝I g r gI m －I g＝10Ω. (3)二极管具有单向导电性，由于表笔A 与欧姆表内部电源正极相连，故需要表笔A 、B 应分别接二极管的C 、D 端，A 正确；实验测量时，手不能触碰金属杆，否则会将自身电阻并联进电路，测量值偏小，B 错误；若采用“×100”倍率测量时，发现指针偏角过大，说明电阻对该挡位太小，所以应该换小挡位，即“×10”倍率，且要重新进行欧姆调零，C 正确；欧姆表表盘刻度不均匀，“左密右疏”且越往左阻值越大，所以测量值应小于175Ω，D 错误．变式2 如图甲为一个多用电表的表盘，图中S 、K 、T 为三个可调节部件，该多用电表用作欧姆表的原理图如图乙．(1)现用此多用电表测量一个阻值约为十几欧的定值电阻，主要操作步骤如下：①调节可调部件________，使电表指针停在表盘左侧零刻度位置；②调节可调部件________，选择“×1”挡位置；③将红、黑表笔分别插入“＋”“－”插孔，笔尖相互接触，调节可调节部件________，使表笔指针指向右侧零刻度位置；④将红、黑表笔的笔尖分别接触电阻的两端，由表头指针示数得出该电阻的阻值．(2)选择欧姆表的“×1k”挡，两表笔笔尖相互接触且调零时，图乙中电源电动势和内阻分别为E、r，表头G的内阻为R g，滑动变阻器的阻值为R，则表头G的满偏电流I g＝________(用题给符号表示)；再把表笔的笔尖和某电阻接触，欧姆表的示数如图丙，若电源电动势E＝6V，则通过表头G的电流I＝________mA.【答案】(1)①S②K③T(2)ER＋R g＋r0.2【解析】(1)①多用电表的使用首先进行机械调零：调节可调部件S，使电表指针停在表盘左边的零刻度位置；②调节可调部件K选择合适的挡位：因电阻约为十几欧，为使指针指在中央刻度附近，则选择欧姆表的“×1”挡位即可．③欧姆表选好挡后要进行欧姆调零，短接红、黑表笔，调节T，使得电表指针指向右边的零刻度位置．(2)两表笔笔尖相互接触且调零时R x＝0，此时电流为满偏电流I g，由闭合电路的欧姆定律E＝I g(r＋R＋R g)，则可得I g＝ER＋R g＋r；欧姆表选择的“×1k”挡，中值电阻值为15×1000Ω，则RΩ＝R g＋R＋r＝15×1000Ω，而E＝6V，则I g＝ERΩ＝615000A＝0.4mA，现接待测电阻后指针所在位置读得R x＝15×1000Ω，则I＝ERΩ＋R x＝0.2mA.【典例3】在“练习使用多用电表”的实验中,某同学用多用电表的欧姆挡测量阻值为十几千欧的电阻R x。
高考物理一轮复习实验针对训练13用多用电表测量电学中的物理量含答案
实验针对训练(十三)用多用电表测量电学中的物理量1．(2022·天津市南开区模拟)在“练习使用多用电表”实验中：(1)某同学欲测量一节干电池的电压，下述操作正确的是________(填字母)。
A．欧姆调零，选择挡位，表笔接触电池两极(其中红表笔接触正极)，读数B．机械调零，选择挡位，表笔接触电池两极(其中红表笔接触正极)，读数C．选择挡位，机械调零，表笔接触电池两极(其中黑表笔接触正极)，读数D．选择挡位，欧姆调零，表笔接触电池两极(其中黑表笔接触正极)，读数(2)如果测量如图甲所示的插座的电压，应把多用电表的选择开关打到如图乙所示的________位置(选填“A、B、C、…Q”字母)。
甲乙丙(3)该同学用一个满偏电流为10 mA、内阻为30 Ω的电流表，一只滑动变阻器和一节电动势为1.5 V 的干电池组装成一个欧姆表，如图丙所示。
其中A表笔应为________(选填“红”或“黑”)表笔；电流表5 mA刻度处应标的电阻刻度为________ Ω；经调零后，将A、B两表笔分别接未知电阻R x两端引线，指针指在电流表刻度的4 mA处，则电阻R x＝________ Ω。
2．小明在实验室中发现一个外观上像电阻的未知元件D，设计了如图甲所示电路进行实验探究，请按要求回答问题：甲(1)小明按图甲连接好电路，闭合开关S，将滑动变阻器滑片缓慢地从a端移到b 端，发现起始阶段电压表的示数逐渐增大，后续阶段电压表示数保持6 V不变，若D为电阻元件，则该过程中它的电阻值的变化情况可能是________。
A．阻值一直为0B．阻值先不变，后续阶段变小C．阻值恒定且远大于R2D．阻值先不变，后阶段变大(2)根据元件D铭牌上的部分信息，小明从网络获知该元件为稳压二极管，它有正、负极之分，在电路中当D的正极接高电势时，其IU图线如图乙中OC所示；当D的负极接高电势时，其IU图线如图乙中OAB所示，其中AB段为D 的稳压工作区，由此可判断图甲中D的黑色端是它的________极(选填“正”或“负”)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。
若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。
答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。
(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。
虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。
(1)图甲中的A端与________(填“红”或“黑”)色表笔相连接。
(2)关于R6的使用，下列说法正确的是________。
(填选项字母)A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω。
(4)某次测量时该多用电表指针位置如图乙所示。
若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为______；若此时B端是与“5”相连的，则读数为________。
(结果均保留三位有效数字)答案(1)黑(2)B(3)160880(4)1.47 mA(或1.48 mA) 1.10 kΩ2.95 V4.某学生实验小组利用图所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻。
使用的器材有：多用电表；电压表：量程 5 V，内阻十几千欧；滑动变阻器：最大阻值 5 kΩ；导线若干。
回答下列问题：(1)将多用电表挡位调到电阻“× 1 k”挡，再将红表笔和黑表笔________，调零点。
端相连，黑(2)将图中多用电表的红表笔和________(填“1”或“2”）表笔连接另一端。
(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图所示，这时电压表的示数如图所示。
多用电表和电压表的读数分别为__________ kΩ和__________ V。
(4)调节滑动变阻器的滑片，使其接入电路的阻值为零。
此时多用电表和电压表的读数分别为12.0 kΩ和4.00 V。
从测量数据可知，电压表的内阻为________ kΩ。
(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图所示。
根据前面的实验数据计算可得，此多用电表内电池的电动势为______ V，电阻“×1 k”挡内部电路的总电阻为________ kΩ。
答案(1)短接(2)1(3)15.0 3.60(4)12.0(5)9.015.05.某同学用量程为 1 mA、内阻为120 Ω的表头按图甲所示电路改装成量程分别为 1 V和1 A的多用电表。
图中R1和R2为定值电阻，S为开关。
回答下列问题：(1)根据图甲所示的电路，在图乙所示的实物图上连线。
(2)开关S闭合时，多用电表用于测量________(填“电流”“电压”或“电阻”）；开关S断开时，多用电表用于测量________(填“电流”“电压”或“电阻”）。
(3)表笔A应为________色(填“红”或“黑”）。
(4)定值电阻的阻值R1＝________ Ω，R2＝________ Ω。
(结果保留三位有效数字)答案(1)见答案(1)①R1②R1和R2串联③R2(或电源)(2)D6.使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。
现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干。
实验时，将多用电表调至× 1Ω挡，调好零点；电阻箱置于适当数值。
完成下列填空：(1)仪器连线如图所示(a和b是多用电表的两个表笔)。
若两电表均正常工作，则表笔a为________(填“红”或“黑”)色。
(2)若适当调节电阻箱后，图中多用电表、电流表与电阻箱的示数分别如图甲、乙、丙所示，则多用电表的读数为____ Ω，电流表的读数为______ mA，电阻箱的读数为________ Ω。
(3)将图中多用电表的两表笔短接，此时流过多用电表的电流为________ mA。
(保留三位有效数字)(4)计算得到多用电表内电池的电动势为________ V。
(保留三位有效数字)答案(1)黑(2)14.053.0 4.6(3)102(101～103)(4)1.54(1.53～1.57)7.某同学通过实验制作一个简易的温控装置，实验原理电路图如图甲所示，继电器与热敏电阻R t、滑动变阻器R串联接在电源E两端，当继电器的电流超过15 mA时，衔铁被吸合，加热器停止加热，实现温控。
继电器的电阻约为20 Ω，热敏电阻的阻值R t与温度t的关系如下表所示：t/℃30.040.050.060.070.080.0R t/Ω199.5145.4108.181.862.949.1(1)提供的实验器材有：电源E1(3 V，内阻不计)、电源E2(6 V，内阻不计)、滑动变阻器R1(0～200 Ω）、滑动变阻器R2(0～500 Ω）、、开关S、导线若干。
热敏电阻R t、继电器、电阻箱(0～999.9 Ω）为使该装置实现对30～80 ℃之间任一温度的控制，电源E应选用________(填“E1”或“E2”），滑动变阻器R应选用________(填“R1”或“R2”）。
甲(2)实验中发现电路不工作。
某同学为排查电路故障，用多用电表测量各接点间的电压，则应将如图乙所示的选择开关旋至。
________(填“A”“B”“C”或“D”）(3)合上开关S，用调节好的多用电表进行排查，在图甲中，若只有b、c间断路，则应发现表笔接入a、b时指针________(填“偏转”或“不偏转”)，接入a、c时指针________(填“偏转”或“不偏转”)。
乙(4)排除故障后，欲使衔铁在热敏电阻为50 ℃时被吸合，下列操作步骤正确顺序是________。
(填序号)①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关，将电阻箱从电路中移除④合上开关，调节滑动变阻器的阻值⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Ω答案(1)E2R2(2)C(3)不偏转偏转(4)⑤④②③①8.如图甲所示，数字多用电表是近来发展起来的高科技电子产品，它具有测量精度高、读数方便等许多独特的优点。
以型号“DF930”普通数字多用电表为例，其电压挡所有量程内阻高达10 MΩ以上，而机械指针式电压表内阻一般为几千欧到几十千欧。
甲乙现有一块型号为“DF930”的数字多用电表，用它来测量一只电池的电动势和内电阻。
提供的其他测量器材还有：一只滑动变阻器，两只开关，导线若干。
R(0～30 Ω）实验要求：利用这些器材，尽量采用最简单的测量方法，分两步进行。
首先测量电动势，待电动势测定之后再测量其内电阻。
现按图乙连接好测量电路。
操作步骤：(1)将数字多用电表选择开关置于________挡，选择合适的量程，断开开关__________，闭合开关________，记录表的示数，然后反复测量多次，取平均值并记为a。
(2)将数字多用电表选择开关置于________挡，选择合适的量程，断开开关__________，闭合开关________，记录表的示数，记为b，紧接着进行以下的操作：将选择开关置于________挡，选择合适的量程，然后同时闭合开关S1和S2，记录表的示数并记作c，把b和对应的c作为一组数据记录下来，然后反复测量多次，得到多组数据。
(3)________即为干电池的电动势。
(填“a”“b”或“c”）(4)干电池的内电阻的表达式r＝________(用a、b、c表示)，将步骤(2)测得的数据代入公式，求出r的平均值，即为干电池的内电阻。
答案(1)电压S1S2(2)欧姆S2S1电压(3)a(4)ab－bcc。
