表面处理对钴铬合金与瓷结合力的影响

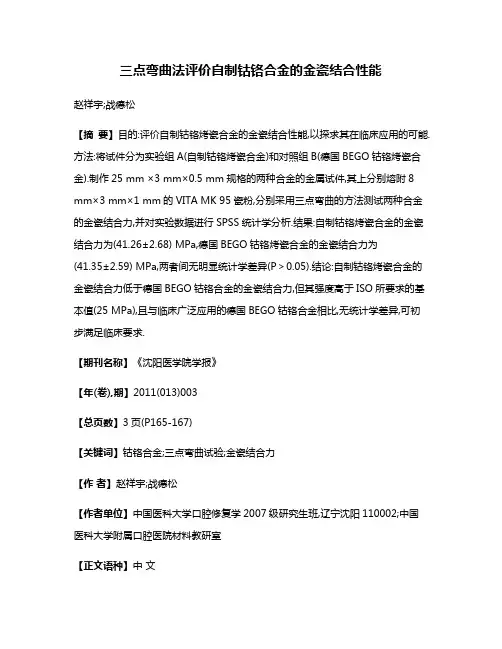

三点弯曲法评价自制钴铬合金的金瓷结合性能
三点弯曲法评价自制钴铬合金的金瓷结合性能赵祥宇;战德松【摘要】目的:评价自制钴铬烤瓷合金的金瓷结合性能,以探求其在临床应用的可能.方法:将试件分为实验组A(自制钴铬烤瓷合金)和对照组B(德国BEGO钴铬烤瓷合金).制作25 mm ×3 mm×0.5 mm规格的两种合金的金属试件,其上分别熔附8 mm×3 mm×1 mm的VITA MK 95瓷粉,分别采用三点弯曲的方法测试两种合金的金瓷结合力,并对实验数据进行SPSS统计学分析.结果:自制钴铬烤瓷合金的金瓷结合力为(41.26±2.68) MPa,德国BEGO钴铬烤瓷合金的金瓷结合力为(41.35±2.59) MPa,两者间无明显统计学差异(P＞0.05).结论:自制钴铬烤瓷合金的金瓷结合力低于德国BEGO钴铬合金的金瓷结合力,但其强度高于ISO所要求的基本值(25 MPa),且与临床广泛应用的德国BEGO钴铬合金相比,无统计学差异,可初步满足临床要求.【期刊名称】《沈阳医学院学报》【年(卷),期】2011(013)003【总页数】3页(P165-167)【关键词】钴铬合金;三点弯曲试验;金瓷结合力【作者】赵祥宇;战德松【作者单位】中国医科大学口腔修复学2007级研究生班,辽宁沈阳110002;中国医科大学附属口腔医院材料教研室【正文语种】中文【中图分类】R783.1在我国，固定修复已日益被失牙患者所接受，金属烤瓷冠仍是最主要的修复方法。
非贵金属由于其低廉的价格和优良的机械性能仍然占据主要的市场。
但在临床的长期应用中，人们发现金属烤瓷冠修复中存在许多问题，其中以镍铬合金为首。
镍离子的释放会造成修复体周围组织的不良反应，以炎症、牙龈黑线、过敏反应最为常见。
因此人们开始寻找可以替代镍铬合金的金属材料，钴铬烤瓷合金的出现解决了这一问题。
钴铬合金具有优良的化学稳定性、生物相容性、耐腐蚀性，可大大减少牙龈黑线和过敏反应的发生。

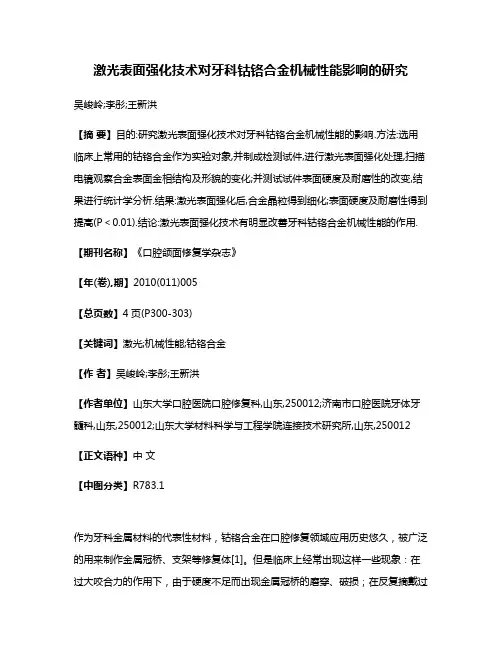

激光表面强化技术对牙科钴铬合金机械性能影响的研究
激光表面强化技术对牙科钴铬合金机械性能影响的研究吴峻岭;李彤;王新洪【摘要】目的:研究激光表面强化技术对牙科钴铬合金机械性能的影响.方法:选用临床上常用的钴铬合金作为实验对象,并制成检测试件,进行激光表面强化处理,扫描电镜观察合金表面金相结构及形貌的变化;并测试试件表面硬度及耐磨性的改变,结果进行统计学分析.结果:激光表面强化后,合金晶粒得到细化;表面硬度及耐磨性得到提高(P＜0.01).结论:激光表面强化技术有明显改善牙科钴铬合金机械性能的作用.【期刊名称】《口腔颌面修复学杂志》【年(卷),期】2010(011)005【总页数】4页(P300-303)【关键词】激光;机械性能;钴铬合金【作者】吴峻岭;李彤;王新洪【作者单位】山东大学口腔医院口腔修复科,山东,250012;济南市口腔医院牙体牙髓科,山东,250012;山东大学材料科学与工程学院连接技术研究所,山东,250012【正文语种】中文【中图分类】R783.1作为牙科金属材料的代表性材料，钴铬合金在口腔修复领域应用历史悠久，被广泛的用来制作金属冠桥、支架等修复体[1]。
但是临床上经常出现这样一些现象：在过大咬合力的作用下，由于硬度不足而出现金属冠桥的磨穿、破损；在反复摘戴过程中，由于强度不够发生金属支架的变形甚至卡环、支托的折断等；这些情况对修复体功能的行使产生不良影响。
因此，如何提高合金的机械强度，改善修复效果，延长修复体的使用寿命，一直是大家研究的重要课题[2]。
激光表面处理技术，就是利用激光的特性在材料表面形成一定厚度的处理层，来改善材料表面的性能状态，从而提高零件、工件的耐磨、耐腐蚀、耐疲劳等一系列性能，以满足各种不同的使用要求。
实践证明，激光表面处理已因其本身固有的优点而成为发展迅速、有前途的表面处理方法，并被广泛的用来改善合金的性能[3]。
我们前期的研究表明，利用该技术可以明显提高牙科钴铬合金在人工唾液中的耐蚀性[4]，但对其机械性能有何影响，尚待进一步的研究。
表面处理工艺对金属复合材料性能的影响机理研究
表面处理工艺对金属复合材料性能的影响机理研究表面处理工艺在金属复合材料中起着至关重要的作用，能够显著影响材料的性能。
本文将探讨常见的金属复合材料表面处理工艺，并分析其对复合材料性能的影响机理。
1. 表面清洗和除油处理：在金属复合材料的制备过程中，表面往往存在各种污染物和油脂，这些污染物和油脂会降低复合材料的附着力和耐腐蚀性能。
通过表面清洗和除油处理可以有效去除这些污染物和油脂，提高复合材料的粘结强度和耐腐蚀性能。
2. 机械处理：机械处理是通过切削、打磨、抛光等方法来改善复合材料表面质量的工艺。
机械处理可以去除表面的粗糙度，并提高表面平整度和光洁度，从而提高复合材料的耐疲劳性能和抗腐蚀性能。
3. 热处理：热处理是利用金属材料在一定温度下的相变规律，通过加热和冷却来改变金属的组织结构和性能。
对金属复合材料进行热处理可以提高复合材料的硬度、强度和耐磨性能，同时还能改善材料的耐高温性能和抗氧化性能。
4. 化学处理：化学处理是使用化学药品对金属复合材料进行处理，改变材料的表面性能。
例如，采用酸洗可以去除金属表面的氧化物和杂质，从而提高复合材料的表面纯度和耐腐蚀性能。
另外，表面镀层处理可以为复合材料提供更多的功能，如增加复合材料的导电性、润滑性和耐蚀性。
综上所述，通过适当的表面处理工艺可以显著改善金属复合材料的性能。
表面清洗和除油处理可以提高复合材料的附着力和抗腐蚀性能；机械处理可以改善复合材料的表面质量和抗疲劳性能；热处理可以提高复合材料的硬度、强度和耐高温性能；化学处理可以改变复合材料的表面化学性质，增加其功能性。
在应用中，根据复合材料的具体要求选择合适的表面处理工艺，可以最大程度地发挥金属复合材料的优异性能，并满足不同领域的应用需求。
5. 表面涂覆和镀层处理：表面涂覆和镀层处理是一种常见的表面处理工艺，可以在金属复合材料表面形成一层保护性的薄膜，以改善材料的性能。
例如，通过热浸镀或电化学镀层的方法，可以在金属复合材料表面形成一层金属或合金的涂层，从而提高材料的耐腐蚀性能、硬度和耐磨性能。
医疗器械在口腔种植技术中的进展考核试卷
3.口腔卫生状况对种植治疗成功有重要影响。建议患者定期进行口腔检查，保持良好的刷牙习惯，使用牙线和水牙线，以及定期洁牙。
4.未来发展趋势包括数字化种植规划、纳米材料和生物活性涂层等创新技术的应用，以提高种植体的成功率和患者满意度。潜在创新方向包括再生医学和3D打印技术在种植领域的应用。
A.钛合金
B.不锈钢
C.铂金
D.铜合金
2.以下哪项不是种植体的组成部分？（）
A.种植体主体
B.种植体颈部
C.种植体螺丝
D.种植体牙冠
3.关于钛种植体的优势，以下哪项描述错误？（）
A.生物相容性好
B.抗腐蚀性强
C.弹性模量低
D.价格低廉
4.以下哪项不是影响口腔种植成功的因素？（）
A.种植体材料
B.患者口腔卫生
15.以下哪些方法可以增加口腔种植手术的成功率？（）
A.严格选择适应症
B.提高手术技巧
C.选择合适的种植体材料
D.加强术后护理
16.口腔种植治疗中，以下哪些情况需要进行骨增量手术？（）
A.牙槽骨高度不足
B.牙槽骨宽度不足
C.牙槽骨密度较低
D.牙槽骨形态异常
17.以下哪些疾病可能导致口腔种植治皮质激素
D.抗凝血药
20.以下哪个时期是口腔种植技术的快速发展阶段？（）
A. 20世纪50年代
B. 20世纪60年代
C. 20世纪70年代
D. 20世纪80年代至今
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）

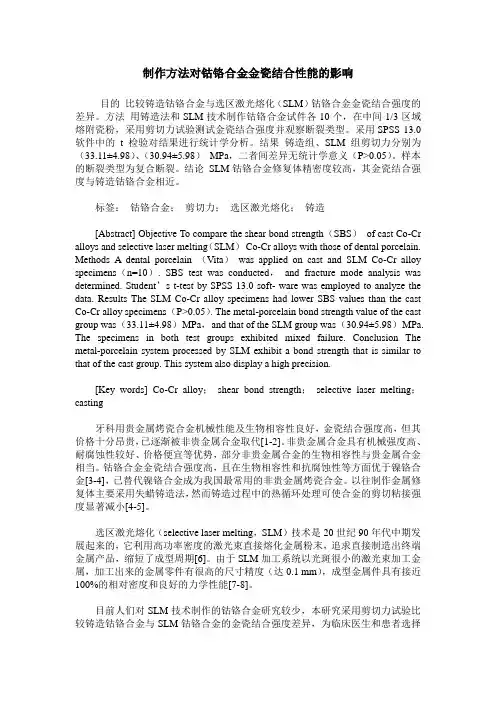

制作方法对钴铬合金金瓷结合性能的影响
制作方法对钴铬合金金瓷结合性能的影响目的比较铸造钴铬合金与选区激光熔化（SLM）钴铬合金金瓷结合强度的差异。
方法用铸造法和SLM技术制作钴铬合金试件各10个，在中间1/3区域熔附瓷粉，采用剪切力试验测试金瓷结合强度并观察断裂类型。
采用SPSS 13.0软件中的t检验对结果进行统计学分析。
结果铸造组、SLM组剪切力分别为（33.11±4.98）、（30.94±5.98）MPa，二者间差异无统计学意义（P>0.05）。
样本的断裂类型为复合断裂。
结论SLM钴铬合金修复体精密度较高，其金瓷结合强度与铸造钴铬合金相近。
标签：钴铬合金；剪切力；选区激光熔化；铸造[Abstract] Objective To compare the shear bond strength（SBS）of cast Co-Cr alloys and selective laser melting（SLM）Co-Cr alloys with those of dental porcelain. Methods A dental porcelain （Vita）was applied on cast and SLM Co-Cr alloy specimens（n=10）. SBS test was conducted，and fracture mode analysis was determined. Student’s t-test by SPSS 13.0 soft- ware was employed to analyze the data. Results The SLM Co-Cr alloy specimens had lower SBS values than the cast Co-Cr alloy specimens （P>0.05）. The metal-porcelain bond strength value of the cast group was （33.11±4.98）MPa，and that of the SLM group was （30.94±5.98）MPa. The specimens in both test groups exhibited mixed failure. Conclusion The metal-porcelain system processed by SLM exhibit a bond strength that is similar to that of the cast group. This system also display a high precision.[Key words] Co-Cr alloy；shear bond strength；selective laser melting；casting牙科用贵金属烤瓷合金机械性能及生物相容性良好，金瓷结合强度高，但其价格十分昂贵，已逐渐被非贵金属合金取代[1-2]。

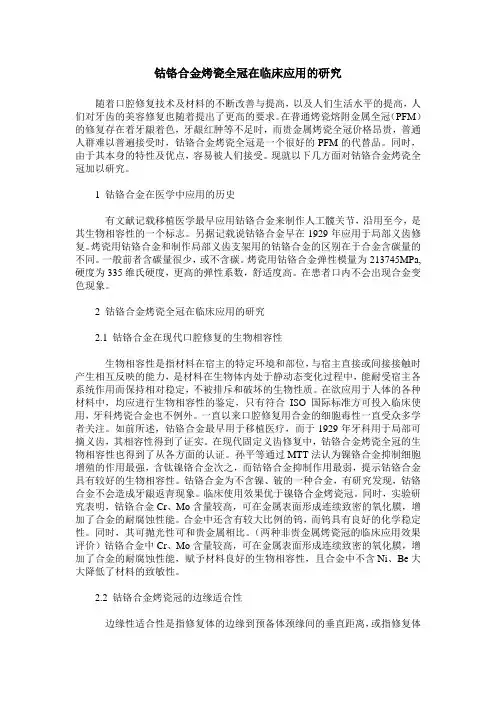

钴铬合金烤瓷全冠在临床应用的研究
钴铬合金烤瓷全冠在临床应用的研究随着口腔修复技术及材料的不断改善与提高，以及人们生活水平的提高，人们对牙齿的美容修复也随着提出了更高的要求。
在普通烤瓷熔附金属全冠（PFM）的修复存在着牙龈着色，牙龈红肿等不足时，而贵金属烤瓷全冠价格昂贵，普通人群难以普遍接受时，钴铬合金烤瓷全冠是一个很好的PFM的代替品。
同时，由于其本身的特性及优点，容易被人们接受。
现就以下几方面对钴铬合金烤瓷全冠加以研究。
1 钴铬合金在医学中应用的历史有文献记载移植医学最早应用钴铬合金来制作人工髋关节，沿用至今，是其生物相容性的一个标志。
另据记载说钴铬合金早在1929年应用于局部义齿修复。
烤瓷用钴铬合金和制作局部义齿支架用的钴铬合金的区别在于合金含碳量的不同。
一般前者含碳量很少，或不含碳。
烤瓷用钴铬合金弹性模量为213745MPa,硬度为335维氏硬度，更高的弹性系数，舒适度高。
在患者口内不会出现合金变色现象。
2 钴铬合金烤瓷全冠在临床应用的研究2.1 钴铬合金在现代口腔修复的生物相容性生物相容性是指材料在宿主的特定环境和部位，与宿主直接或间接接触时产生相互反映的能力，是材料在生物体内处于静动态变化过程中，能耐受宿主各系统作用而保持相对稳定，不被排斥和破坏的生物性质。
在欲应用于人体的各种材料中，均应进行生物相容性的鉴定，只有符合ISO国际标准方可投入临床使用，牙科烤瓷合金也不例外。
一直以来口腔修复用合金的细胞毒性一直受众多学者关注。
如前所述，钴铬合金最早用于移植医疗，而于1929年牙科用于局部可摘义齿，其相容性得到了证实。
在现代固定义齿修复中，钴铬合金烤瓷全冠的生物相容性也得到了从各方面的认证。
孙平等通过MTT法认为镍铬合金抑制细胞增殖的作用最强，含钛镍铬合金次之，而钴铬合金抑制作用最弱，提示钴铬合金具有较好的生物相容性。
钴铬合金为不含镍、铍的一种合金，有研究发现，钴铬合金不会造成牙龈返青现象。
临床使用效果优于镍铬合金烤瓷冠。
制作方法对钴铬合金金瓷结合性能的影响
制作方法对钴铬合金金瓷结合性能的影响钴铬合金金瓷结合是一种常见的修复方法，广泛应用于牙科领域。
钴铬合金作为金属底部，具有良好的力学性能和耐腐蚀性能，而金瓷材料则具有良好的美学性能和生物相容性。
钴铬合金金瓷结合性能的影响主要取决于制作方法，以下将详细介绍。
首先，钴铬合金金瓷结合性能的影响因素之一是合金的成分和制备方法。
钴铬合金的成分对其力学性能和生物相容性有重要影响。
常见的成分包括钴、铬、铌等，不同的成分比例可以调节合金的硬度和抗腐蚀性能。
此外，合金的制备方法也会影响其晶体结构和烧结密度，从而影响金瓷与合金的结合强度。
其次，金瓷的成分和烧结工艺也对钴铬合金金瓷结合性能产生影响。
金瓷材料通常由氧化锆等陶瓷颗粒和玻璃基质组成，不同成分的金瓷会对合金的熔融温度和热膨胀系数产生影响。
此外，金瓷的烧结温度和时间也会影响其晶体结构和微观组织，从而影响金瓷与钴铬合金的结合强度。
第三，金瓷的表面处理对钴铬合金金瓷结合性能同样具有重要影响。
金瓷的表面处理可以通过酸蚀、研磨和喷砂等方法来增加其表面粗糙度，从而增加金瓷与合金之间的物理机械力学保持力。
此外，也可以通过使用粘接剂或陶瓷粘结剂来强化金瓷与合金之间的化学结合力。
最后，制作工艺对钴铬合金金瓷结合性能的影响也不容忽视。
制作工艺包括复模、铸造、烧结、调整和粘接等步骤。
在复模过程中，需要注意精确的模型制备和合理的模具设计以获得良好的匹配度。
在铸造和烧结过程中，需要控制好温度和时间，以确保合金的成分和微观组织均匀稳定。
此外，还需要精确调整金瓷的颜色和形状，以满足患者的个性化需求。
最后，在粘接过程中，需要注意粘接剂的选择和操作技巧，以保证金瓷与合金之间的牢固结合。
综上所述，钴铬合金金瓷结合性能受多个因素的影响，包括合金的成分和制备方法、金瓷的成分和烧结工艺、金瓷的表面处理以及制作工艺等。
在进行修复前，临床医生需要综合考虑这些因素，并选择适当的制作方法，以获得良好的钴铬合金金瓷结合性能。
金瓷结合的影响因素
金瓷结合的影响因素金瓷结合是指将金属与陶瓷材料结合在一起，形成一种具有金属和陶瓷特性的复合材料。
金瓷结合的影响因素包括以下几个方面：1. 材料选择：金瓷结合所使用的金属和陶瓷材料的选择对结合效果有重要影响。
金属材料通常选择具有良好的焊接性能和机械强度的金属，如钛、铬合金等。
陶瓷材料通常选择具有良好的耐磨性和耐腐蚀性的材料，如氧化锆、氧化铝等。
2. 表面处理：金瓷结合前需要对金属和陶瓷材料的表面进行处理，以增加结合强度。
金属表面处理可以采用机械加工、酸洗等方法，以去除表面氧化物和污染物。
陶瓷材料表面处理可以采用喷砂、酸蚀等方法，以增加表面粗糙度和表面活性。
3. 结合方式：金瓷结合可以采用焊接、钎焊、粘接等方式进行。
不同的结合方式会对结合强度和结合界面的性质产生影响。
焊接是将金属和陶瓷材料直接熔化并结合在一起，结合强度较高；钎焊是通过在金属和陶瓷材料之间填充一层钎料，通过加热使钎料熔化并粘合在一起，结合强度较低；粘接是使用粘接剂将金属和陶瓷材料粘合在一起，结合强度取决于粘接剂的性质。
4. 结合温度和时间：金瓷结合的温度和时间对结合强度和结合界面的性质有重要影响。
温度过高或时间过长可能会导致金属和陶瓷材料的熔化和烧结，从而影响结合质量。
温度过低或时间过短可能会导致结合界面不牢固。
5. 结合界面设计：金瓷结合的结合界面设计应考虑到应力分布、热膨胀系数差异等因素，以减少应力集中和界面剥离的发生。
常见的结合界面设计包括加工表面凸缘、采用过渡层等。
综上所述，金瓷结合的影响因素涉及材料选择、表面处理、结合方式、结合温度和时间以及结合界面设计等多个方面。
通过合理选择和控制这些影响因素，可以获得具有良好结合强度和界面性能的金瓷结合材料。
不同工艺条件对Ni—Cr合金表面烤瓷效果的影响
ｔｒ ｓ ａ ｄ ｔ ｅ ｂ ｎ ｉｇ ｓ ｎ ｈ ｂ ｔ ｅ ｎ Ｎｉ ｒ ａ ｏ ｎｄ ｐ ｒ ｌ ｎ Ｗａ ｍｐ ｏ ｅ ． ｕ ｎ ｎ ｈ ｏ ｄ ｎ ｔ ｇ ｗ ｅ —Ｃ Ｊ ｙ ａ ｃ ａ ｓ ｉ ｒｖ ｄ ｅ ｒ ｔ ｅ Ｊ ｏ ｅｉ
Ｐｏ ｃ ｌ ｉ ｆｅ ｔ ｏ ｕ ｆ ｃ ｆ Ｎｉ— Ｃｒ Ａｌ ｙ ｒ ｅａ ｎ Ｅｆ ｃ ｎ Ｓ ｒ ａ ｅ ｏ — ｌ ｏ Ｌ Ｕ ｈ ｎ ／ Ａｉ ｏ ｇ
（ｃｏｌｆ ｈ ｉ ｌ ｎ ａ ｒｌＥ ｇ ｅｒ ｇＨ ａｇｈ Ｉ ｔｕ ｆ ｅｈｏ ｇ， ｕ ｇ ｉ ｕｅ４５０ ） Ｓｈｏ ｏＣ ｅ ｃ ｄＭ ｔ ａ ｎｉ ｅ ｎ， ｕｎｓｉｎ ｉｔ ｏＴｃｎｌ ｙ Ｈ ａ ｓ ｂｉ ３０３ ｍ ａａ ｅ ｓ ｎ ｉ ｉ ｓｔ ｅ ｏ ｎ ｈＨ
ｃ ａｉ ｇ ａ ｄ ｏ ｌ ｈ ｅ ｔｔ ａｍｅ ｔ Ｓ ｔｅ ｂ ｓ ｔｏ ．Ｔ ｅ ｂ ｎ ｉ ｇ ｓｒ ｎ ｔ ｔ ｅ ｎ Ｎｉ ｏ ｔ ｎ ｎ ｙ ｔ ｅ ｈ ａ ｒ ｔ ｎ ｅ ｔｍｅ ｈ ｄ ｎ ｅ Ｗａ ｈ ｈ ｏ ｄ ｎ ｔ ｇｈ ｂ ｗ ｅ —Ｃ ｌ ｙ ａ ｄ ｐ ｒ ｅａｎ ｅ ｅ ｒ ａｌ ｎ ｃ ｌｉ ｏ ｏ
Ｃ ｌ ｙ ｗ ．ｓ ｕ ｉｄ Ｈｅ ｔ ｒ ａｍｅ ｔ Ｆｈ ａ ｒ ａｍｅ ｔ ｔ ｃ ｄ ｅｃ ｎ ｌ ｃ ｒ ｉ ｒ ｖ ｈ ｃ ｏ ａ ｄ ｅ ｓ ｏ ｎ ｍｅ ｒａｌ ａ ｔ ｄｅ ． ｏ ８ ａ ｅ ｔ ｎ ｅ ｔｔ ｔ ｎ ｈ ａ ｉ ｔｈ ｇ ａｌ ａｌ ｍｐ ｏ ｅ ｔ ｅｍｉ ｒ ｈ ｒ ｎ ｓ ｆｅ ａ ｌ ｔ Ｏ ｅ ｗｉ ｉ
关键词 ： ｉ Ｃ 合金； Ｎ— ｒ 烤瓷； 热处理 ； 酸蚀
中图分类 号 ： ３ ８ ０ Ｒ １．８
文 献标 识码 ： Ａ
TiN涂层对牙科钴铬合金耐蚀性能的影响
TiN涂层对牙科钴铬合金耐蚀性能的影响陈洁;胡滨【摘要】Objective To investigate the effects of titanium nitride(TiN) coating on corrosion resistance of dental Co-Cr alloy in the simulated oral environment. Methods The Co-Cr alloy commonly used was casted with specimen sized of 10 mm× 10 mm×3 mm. Then the specimen was coated with a thickness of 2.5 μm TiN coating on the surface by multi-arc physical vapor deposition. The Tafel polarization curves of the specimen before and after coating titanium nitride in artificial saliva were measured by electrochemical station. Results From the Tafel polarization curves, the specimen after coating TiN showed that both anodic polarization curve and cathodal polarization curve were fiat, natural corrosion potential moved to the positive way, and passivation interval got longer. From the annular anodic polarization curves, the specimen after coating TiN had almost no "delay area". Conclusion TiN coating can improve corrosion resistance of Co-Cr alloy.%目的在模拟口腔环境中,研究氮化钛(TiN)涂层对牙科钴铬(Co-Cr)合金耐蚀性能的影响.方法选取临床常用的钴铬合金,制作成10mm×10 mm×3 mm规格的试件,采用电弧离子镀物理气相沉积技术,在试件表面沉积一层2.5μm厚的TiN涂层.将沉积涂层前后的试件分别置于人工唾液中,通过电化学工作站进行极化曲线分析.结果塔菲尔极化曲线图形显示,钴铬合金表面经TiN涂层后表现出阳极和阴极极化曲线低平,自腐蚀电位向正方向移动,钝化区间变长.观察环行阳极极化曲线图形发现,TiN涂层后无明显滞后面积.结论 TiN涂层可提高钴铬合金的耐蚀性能.【期刊名称】《上海交通大学学报（医学版）》【年(卷),期】2009(029)006【总页数】4页(P660-662,676)【关键词】TiN涂层;钴铬合金;物理气相沉积;极化曲线;耐蚀性能【作者】陈洁;胡滨【作者单位】上海交通大学,医学院第九人民医院口腔医学院口腔修复科,上海市口腔医学研究所,上海市口腔医学重点实验室,上海200011;上海交通大学,医学院第九人民医院口腔医学院口腔修复科,上海市口腔医学研究所,上海市口腔医学重点实验室,上海200011【正文语种】中文【中图分类】R783.1钴铬合金(Co-Cr Alloy)因其优良的机械性能，一直是重要的口腔修复材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表面处理对钴铬合金与瓷结合力的影响作者：杨静郑丰富来源：《中外医疗》2011年第15期【摘要】 目的研究不同表面处理方法对钴铬合金与瓷结合力的影响,以寻找合理有效的钴铬合金表面处理方法,为临床钴铬烤瓷修复体的制作和应用提供理论依据。
方法本实验根据ISO9693标准中三点弯曲法制作试件,试件随机分3组,每组16个,分别采用600目砂纸打磨,打磨+喷砂及打磨+喷砂+酸洗的表面处理方法,于试件中部烤瓷,通过对结合强度的测试分析,钴铬合金与瓷的结合强度,将结果与Ni-Cr合金组进行比较。
结果经过喷砂和喷砂酸洗后,Vita Titankeramik瓷粉与钴铬的结合强度为(47.36±4.52)MPa和(50.44±4.93)MPa,显著高于打磨组的(38.12±3.78)MPa(P25MPa)。
结论喷砂及喷砂酸洗能有效增强钴铬与瓷的结合力,满足临床应用要求。
【关键词】 表面处理钴铬结合强度【中图分类号】 R783.1 【文献标识码】 A 【文章编号】 1674-0742(2011)05(c)-0029-02 Effect of Surface Treatments on the Bond Strength of Porcelain-fused to CO-CrYANG JingZHENG Fengfu1.Department of Stomatological, Affiliated People Hospital to Mangolia University;2.Denture Production Center in Henderson, Hohhot 010050 China【Abstracts】 ObjectiveTo investigate the influence of different surface treatments on the bond strength of porcelain-fused to Co-Cr.Methods48 Co-Cr samples were prepared and randomly divided to 3 gorups,with 16 samples in each group with different surface treatment.We analysed using a 3-point bending test acconding to the ISO9693.ResultsAfter sandblasted and acid-treated, the bond strength of Vita Titankeramilk porcelain to CO-Cr were (38.16±1.32)MPa and(41.41±4.93)MPa,which was significant different to the baruished groups of Co-Cr porcelains (20.85±0.45)MPa(P【Key words】 Surface treatment;Co-Cr-porcelain;Bond strengh钴铬合金因其有合适的物理机械性能,价格相对低廉,因而越来越广泛应用于牙科领域[1]。
但Co-Cr合金在高温下,在表面形成一层污染层,影响Co-Cr与瓷间形成有效结合,从而减短修复体的寿命。
很多关于如何测量及提高Co-Cr与瓷结合强度的研究已经广泛开展。
喷砂和酸洗作为常用的表面处理技术,会对修复体的粘接强度、抗折强度和冠的适应性产生不同程度的影响[1～2]。
本实验旨在研究表面喷砂及化学溶液处理对Co-Cr与瓷结合强度的影响。
1材料与方法1.1材料和设备Multimat Touch烤瓷炉(Dentsply,USA),Vita Titankeramilk, 4M色(Vita公司Germany),Wirobond C钴铬烤瓷合金(BEGO,G ermany),50μm氧化铝喷砂剂(Dentsply, USA),化学研磨液(日本才八う株日式会社,Japan),MTS材料测试机(MTS Synergie 100, MTS Systems公司,USA)。
1.2试件制作铸造软质Co-Cr合金制作48个样本(25.0mm×3.0mm×0.5mm),表面用氧化铝砂纸由粗到细(280/400/600目)依次打磨,随机平均分成3组,每组16个样本,第1组不经过表面处理,丙酮超声清洗10min;第2组喷砂处理(5bars,20s),喷嘴距试件表面10min;第3组喷砂处理同第2组,超声清洗后化学研磨液处理(酸洗120s),超声清洗10min。
各组试件根据ISO9693标准在试件中间烧结瓷粉8.0mm×3.0mm×1.0mm,然后分2次涂布烧结遮色瓷,厚约0.2mm,最后上体瓷,控制最后瓷层厚度为1.0mm,烧结过程完全按厂家说明操作。
制作14个26.0mm×4.0mm×1.0mm对照组蜡型,普通烧瓷钢铸造后打磨至25.0mm×3.0mm×0.5mm大小,超声清洗10min,常规喷砂处理、清洗,上常规dSIGN瓷方法同上。
1.3操作标准测试按照ISO9693操作规程进行,在试件中每组随机抽取14个试件(另2个备用),试件置于MTS材料测试机上,两支点半径为1.0mm,支点间距20mm,瓷面向下,用曲率半径为1.0的加载头,在试件金属面中点处施加与金瓷结合界面垂直的力。
加载速度为1.0mm/min,记录最大加载值F 即金瓷结合力。
对照组(Ni-Cr)结合力测试方法同钴铬合金试件。
结合强度按公式:Z=K×F(N/mm2),K为一常数。
根据ISO9693上关于K值的计算公式实验中Co-Cr合金的K 值为5.07。
Ni-Cr合金K为3.98。
将各组测试结果进行单因素方差分析,得出统计学结论。
2实验结果2.1扫描电镜观察扫描电镜观察可见,未经喷砂和酸洗表面处理的钴铬合金表面是打磨后的纹理(图1)。
经过喷砂和酸洗处理后的钴铬合金表面形成一层有效的氧化膜(图2)。
2.2结合力测试结果各组试件的结合力测试结果,见表1。
由表1可见,未经表面处理的Co-Cr合金与瓷的结合力显著低于其他处理组,但高于ISO 9693标准规定的最低金瓷结合强度(25MPa)。
喷砂酸洗组结合力略高于喷砂组,但无统计学差异(P >0.05)。
单纯打磨组钴铬烤瓷结合力与对照组Ni-Cr合金的烤瓷结合力相比未见明显差异。
3讨论Co-Cr合金作为目前常用的金属-烤瓷修复体材料,被广大医师广泛使用,合金在一定条件下表面形成一薄层氧化物,而合金表面的氧化层又是化学结合的必备条件。
氧化是在除气的基础上再加热至预定终点温度,在非真空状态下继续推持5～10min完成的,合金表面的氧化层是金-瓷结合的前提,过薄或过厚都使结合强度降低。
氧化不足不能提供足够的金瓷化学结合和良好的润湿效果;氧化过分将形成过厚的氧化层,此氧化层的热膨胀系数与瓷不匹配,在金-瓷复合体加热冷却过程中就会形成一薄弱易损的残余应力而导致介面直接折裂。
理想的氧化层应为0.2～2mm,可达到最大的结合强度[2]。
在以往一些研究中,用金涂层处理金属表面可以显著提高金瓷脊结合力,但金涂层是否对含有钴铬烤瓷修复体起同样作用,尚待研究[3]。
本实验结果显示钴铬表面经过喷砂及喷砂酸洗联合处理后,钴铬合金与瓷的结合力显著提高;打磨组未经处理的钴铬与瓷的结合力最低,为(38.12±3.78)MPa,远低于经过表面处理的Co-Cr 合金结合力(50.44±4.93)MPa。
实验结果提示,未经喷砂或酸洗处理的钴铬表面,不能形成有效的钴铬与瓷的结合。
喷砂能去除打磨过程中金属表面产生的窝沟,突起及表面碎片等,有利于形成一定机械锁合,同时也增加了钴铬与瓷的粘结面积,提高了钴铬表面的可湿性,从而提高钴铬与瓷的结合力[4～6]。
喷砂酸洗联合处理还能增加钴铬表面粗糙度,同时避免喷砂形成的部分应力集中。
同时本实验采用的瓷粉均有粘结剂的组分,能阻止高温下钴铬表面形成松散无粘附性的氧化层,增强钴铬与瓷的结合力[7]。
钴铬与瓷结合成功于否重要的一点是能否形成理想的氧化膜,如何进行有效的表面处理是增强钴铬与瓷结合力的关键,本实验结果提示喷砂及喷砂酸洗处理能使钴铬表面形成较为有效的氧化层,从而提高钴铬与瓷的结合力。
同时喷砂酸洗需要的设备简单、操作方便,对临床和技工具有较大的可实施性。
参考文献[1] Alkhiary YM,Morgano SM,Giordano RA.Effects of acid hydrolysis and mechanical polishing on surface residual stresses of low-fusing dental ceramics[J].J Prosthet Dent,2003,90(2):133～142.[2] Burke FJ,Fleming GJ,Nathanson D,et al.Are adhesive technologies needed to support ceramics? An assessment of the current evidence[J].J Adhes Dent,2002,4(1):7～22.[3] Cai Z,Bunce N,Nunn ME,et al.Porcelainadhereceto dentalcast CP titanium: effects of surface modification[J].Biomaterials,2001,22:979～986.[4] Kononen M,Kivilahti J.Bonding of low-fusing dental porcelain to commercially pure titanium[J].J Biomed Mater Res,1994,28(a):1027～1035.[5] Atsu S,Berksun S.Bond strength of three porce lains to two forms of titanium using two fining atmospheres[J].J Prosthet Dent,2000,84:567～574.[6] Al Hussain I,Al Wazzan KA.Effeet of sunface treatment on bond strength of low fusing porcelain to commericially pure titanium [J].J Prosthet Dent,2005,94:350～356.[7] Yamada K,Suansuwan N,Sumii T,et parison of the bonding strength of porcelain.with different bonding systems and alloys as measured by interfacial tonghness[J].J of DentRes,2001,80:754.。
