锂离子电池修复仪的设计原理及制作过程
【干货】锂离子电池的的原理、配方和工艺流程,正极材料介绍
锂离子电池的的原理、配方和工艺流程，正极材料介绍锂离子电池的的原理、配方和工艺流程锂离子电池是一种二次电池（充电电池），它主要依靠Li+ 在两个电极之间往返嵌入和脱嵌来工作。
随着新能源汽车等下游产业不断发展，锂离子电池的生产规模正在不断扩大。
本文以钴酸锂为例，全面讲解锂离子电池的的原理、配方和工艺流程,锂电池的性能与测试、生产注意事项和设计原则。
一，锂离子电池的原理、配方和工艺流程；一、工作原理1、正极构造LiCoO2 + 导电剂 + 粘合剂 (PVDF) + 集流体（铝箔）2、负极构造石墨 + 导电剂 + 增稠剂 (CMC) + 粘结剂 (SBR) + 集流体（铜箔）3、工作原理3.1 充电过程一个电源给电池充电，此时正极上的电子e从通过外部电路跑到负极上，正锂离子Li+从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。
正极上发生的反应为：负极上发生的反应为：3.2 电池放电过程放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。
由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。
电子和Li+都是同时行动的，方向相同但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li+从负极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。
3.3 充放电特性电芯正极采用LiCoO2 、LiNiO2、LiMn2O2，其中LiCoO2本是一种层结构很稳定的晶型，但当从LiCoO2拿走x个Li离子后，其结构可能发生变化，但是否发生变化取决于x的大小。
通过研究发现当x >0.5时，Li1-xCoO2的结构表现为极其不稳定，会发生晶型瘫塌，其外部表现为电芯的压倒终结。
所以电芯在使用过程中应通过限制充电电压来控制Li1-xCoO2中的x值，一般充电电压不大于4.2V那么x小于0.5 ，这时Li1-xCoO2的晶型仍是稳定的。

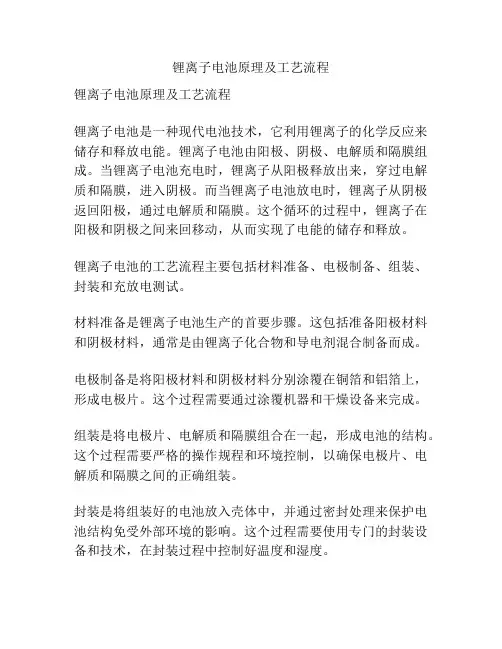

锂离子电池原理及工艺流程
锂离子电池原理及工艺流程锂离子电池原理及工艺流程锂离子电池是一种现代电池技术，它利用锂离子的化学反应来储存和释放电能。
锂离子电池由阳极、阴极、电解质和隔膜组成。
当锂离子电池充电时，锂离子从阳极释放出来，穿过电解质和隔膜，进入阴极。
而当锂离子电池放电时，锂离子从阴极返回阳极，通过电解质和隔膜。
这个循环的过程中，锂离子在阳极和阴极之间来回移动，从而实现了电能的储存和释放。
锂离子电池的工艺流程主要包括材料准备、电极制备、组装、封装和充放电测试。
材料准备是锂离子电池生产的首要步骤。
这包括准备阳极材料和阴极材料，通常是由锂离子化合物和导电剂混合制备而成。
电极制备是将阳极材料和阴极材料分别涂覆在铜箔和铝箔上，形成电极片。
这个过程需要通过涂覆机器和干燥设备来完成。
组装是将电极片、电解质和隔膜组合在一起，形成电池的结构。
这个过程需要严格的操作规程和环境控制，以确保电极片、电解质和隔膜之间的正确组装。
封装是将组装好的电池放入壳体中，并通过密封处理来保护电池结构免受外部环境的影响。
这个过程需要使用专门的封装设备和技术，在封装过程中控制好温度和湿度。
充放电测试是对锂离子电池进行最终的性能测试。
在这个过程中，需要对电池进行充电和放电循环测试，以确保其性能达到设计要求。
锂离子电池的工艺流程也涉及到一系列的质量控制措施，包括原材料的质量检测、产品的工序控制和最终产品的质量检验。
这些措施旨在确保生产出质量可靠、性能稳定的锂离子电池产品。
总的来说，锂离子电池从材料准备到最终的产品测试，需要经过一系列的工艺流程。
这些流程的精细控制和质量控制，对于生产出高性能、高可靠性的锂离子电池具有重要意义。
锂离子电池修复仪的设计原理及制作过程
锂离子电池修复仪的设计原理及制作过程
当代社会发展的需要，几乎人人都在使用手机，手机已经成为我们离不开
的一项生活用品。
而人们在频繁的使用中，逐渐发现手机电池并不能达到我
们的使用要求，经常在使用一段时间后就出现充不进去电，放电时间变短的
情况。
一块刚充好的电池，没用多久就没电了，从而一种修复手机电池的修
复仪就诞生了。
设计原理
(一)手机电池的介绍
现在一般手机电池中均采用的为锂离子电池。
主要因为锂离子电池是锂离
子(Li-Ion)和锂聚合物(Li-Pol)，电池具有重量轻，容量大，内阻小的特点。
但
是我们需要按照它的特性来进行充电，否则对其损坏会很大，它的可充电次
数也会大大折扣。
锂离子在充电过程中需要注意不能过充电和过放电，它有自身的最低电压
和最高电压，一般最低电压在2.2V到2.3V之间，最高电压在4.2V到4.3V
之间，所以我们在设计电路时需要注意设置放电终止电压和充电终止电压。
(二)设计思路
该设计电路主要分为放电和充电两个阶段。
一般的充电器只是对电池进行
简单的充电，而该修复仪多了一个放电过程。
放电阶段主要是先将电池中的残余电量彻底放掉，并且使其电压达到放电
终止值。
放电阶段主要注意放电电压终止值的设置，如果对电池进行过放电，将对电池造成很大损坏。
充电阶段我们与一般的充电器又有所不同，采用的是频率在周期性变化的。
电池修复技术的基本原理与方法
电池修复技术的基本原理与方法引言电池是现代生活的重要组成部分，用于供电各种电子设备。
然而，随着时间的推移，电池的性能会逐渐下降，导致电池续航能力降低。
在过去，当电池出现问题时，常见的解决方法是将其丢弃并购买新电池。
然而，随着对可持续发展和资源回收的重视，电池修复技术成为了一种越来越受欢迎的解决方案。
本文将介绍电池修复技术的基本原理与方法。
电池修复技术的基本原理电池修复技术的基本原理是通过针对电池内部的问题进行修复，恢复其正常工作状态。
电池问题可能包括：极板的堆积物，正负电极的腐蚀，电解液的流动性下降等。
通过识别和解决这些问题，电池的性能可以得到恢复。
极板的堆积物清除电池使用过程中，极板表面可能会积聚一些污垢或化学物质，影响电池的性能。
清除极板堆积物是电池修复的重要步骤之一。
常用的清洁方法包括使用溶液或化学物质来溶解或清除堆积物。
正负电极的腐蚀修复正负电极的腐蚀是电池常见的故障之一。
腐蚀会导致电极表面积变小，进而降低了电池的容量和性能。
修复腐蚀的方法通常包括清洁、研磨或更换受损的电极。
电解液的流动性修复电解液的流动性下降是电池效能下降的另一个常见原因。
修复电解液的流动性通常需要清洗或更换电池内的电解液。
电池修复技术的方法电池修复技术有多种方法，具体的方法根据电池的型号、故障类型和修复者的经验而异。
以下是一些常见的电池修复方法。
平充/放电法平充/放电法是一种常见的电池修复方法。
该方法通过将电池完全充电至满电状态，然后完全放电至电量耗尽，来激活电池的性能。
这种循环充放电的方法可以改善电池容量和续航能力。
极板清洁法如前所述，极板的堆积物是影响电池性能的一个常见问题。
通过清洁极板的方法可以修复电池的性能问题。
常见的清洁方法包括：使用清洁剂或化学物质，将电池浸泡在溶液中，或使用刷子或棉花棒将堆积物清除。
电解液更换法电解液的流动性下降是电池性能下降的原因之一。
通过更换电池内的电解液来修复流动性问题是一种常见的方法。
锂离子电池的修复工艺及设备选择
锂离子电池的修复工艺及设备选择引言随着锂离子电池在电子设备、电动车辆等领域的广泛应用，锂离子电池的修复变得越来越重要。
修复锂离子电池可以延长其使用寿命，减少废弃电池对环境的污染，同时也能降低电池更换成本。
本文将介绍锂离子电池的修复工艺以及选择适合的设备进行修复的注意事项。
锂离子电池的修复工艺工艺一：充电修复充电修复是修复锂离子电池常用的方法之一。
这种方法适用于电池中有一定容量的剩余能量时，可通过充电来激活电池并恢复其容量。
具体步骤如下：1.将原始电池电压调整到较低水平，通常为2.5V以下，以保证安全性。
2.将电池连接到恰当的充电装置上。
3.将电池充电至正常工作电压范围内，通常为3.6-4.2V。
充电修复需要谨慎操作，避免充电过度或充电时间过长，以免造成电池损坏。
工艺二：循环修复循环修复是通过多次充放电循环来修复锂离子电池的方法。
这种方法适用于电池容量下降较为明显的情况。
具体步骤如下：1.将原始电池电压调整到合适的水平。
2.将电池连接到负载装置，进行放电至安全电压范围内。
3.将电池连接到充电装置，进行充电至正常工作电压范围内。
4.重复步骤2和步骤3多次，循环充放电，直到电池容量恢复到预期水平。
循环修复的成功率较高，但需要耐心和一定的时间投入。
工艺三：热补救法热补救法是通过短时间高温对锂离子电池进行修复的方法。
这种方法适用于电池内阻较高的情况。
具体步骤如下：1.将电池置于温度控制设备中，将温度升至50-60摄氏度。
2.保持电池温度在50-60摄氏度范围内，保持一段时间。
3.将电池冷却至正常温度范围内。
热补救法需要注意控制温度和时间，避免对电池产生过度的影响。
设备选择注意事项在选择进行锂离子电池修复的设备时，有以下几点需要注意：1.安全性：选择具有安全保护功能的设备，确保在修复过程中防止电池过度充放电、过热等情况的发生。
2.兼容性：根据电池的类型和规格选择适应的修复设备，确保设备能够提供符合电池要求的电压和电流。
正规的锂电池压差修复仪原理
正规的锂电池压差修复仪原理
正规的锂电池压差修复仪的工作原理主要包括以下几点:
1. 采用微处理器控制识别电池类型及参数。
2. 测量每个电池芯的电压,判断电池组是否存在电压差异过大的问题。
3. 对电压过低的电池芯进行小电流充电,使电池组内单体电压趋于一致。
4. 充电方式为恒流充电,电流控制在0.1C以下,防止电池受损。
5. 设置充电停止条件,如电压阈值、充电时间及容量等。
6. 采用均流技术,自动切换充电电流,最小化电池组内的压差。
7. 配置保护电路,防止反充、过充、过放等异常情况。
8. 充电后进行休息和再次测量,确认压差修复效果。
9. 可自定义参数,适用于不同类型的锂电池。
10. 整个过程智能化控制,自动完成电压检测与充电调节。
综上所述,该仪器主要通过智能识别、均流充电和保护电路来精确修复锂电池组的电压差异。
锂电池修复原理
锂电池修复原理
锂电池修复原理是基于电化学反应的原理进行的。
锂电池在使用过程中，由于长时间不充电或者充电不完全，可能会出现电池容量减小、充电速度变慢、电池发热等问题。
修复的目的就是通过逆向电化学反应，使电池内部的化学物质重新组合，恢复到正常的工作状态。
首先，修复过程需要使用特定的修复液。
修复液中一般含有化学成分如锂盐、酸类和还原剂等。
这些成分可与电池内部的化学物质发生反应，改变其组成。
其次，修复过程中需要对电池进行充电、放电等操作。
充电时，通过外加电流，将修复液中的化学成分引入电池内部，使电池内部的化学反应发生。
放电时，将电池内部的化学能转化为电能，使电池恢复正常工作状态。
修复过程的具体步骤和方法会根据电池的具体情况而有所不同。
一般来说，修复过程需要经过多次循环充放电，以确保修复液完全进入电池内部，并与其中的化学物质进行反应。
同时，修复过程还需要进行电池的测试评估，以确定修复效果，并根据测试结果对修复方案进行调整。
总的来说，锂电池修复原理是通过化学反应改变电池内部化学物质的组成，使电池恢复到正常的工作状态。
修复过程中需要使用特定的修复液，进行充放电等操作，并根据测试结果对修复方案进行调整，以达到有效修复的效果。
电池修复仪
电池修复仪电池修复仪是修复蓄电池的设备，可以对蓄电池的不平衡失水硫酸盐化极板软化单片极板铅粉脱落等故障进行修复，回复电池的容量，使电池重新恢复活性。
目录电池修复仪工作原理电池修复仪适用范围电池修复仪工作参数电池修复仪工作原理电池修复仪重要是在通电时电流形成磁场的作用下，催发修复仪内部等离子芯片散发等离子束，智能导向于需要修复的硫化比较严重的电瓶极板上面，通过等离子共振，将硫化铅结晶体转化为自由移动的游离子，使参加电池内部的化学反应循环进行从而达到修复电池的目的。
电池修复仪适用范围（1）车用电瓶领域，像电动车电瓶、公交车电瓶、汽车电瓶、火车电瓶等领域！（2）电力系统领域，像供电站机房所使用的蓄电池。
（3）通信系统领域，像邮电通信，通信专用网、用户接入网等领域所使用的蓄电池。
（4）金融系统领域，像中、农、工、建四大银行领域所使用的蓄电池。
（5）铁路系统领域，像全国各地的铁路领域所使用的蓄电池。
（6）UPS系统领域，像应急电源的使用等领域所使用的蓄电池。
电池修复仪工作参数一、充电工作模式参数如下表：充电节数3～4节12V串联充电恒流1～4A充电限压节数×14.8V转换电流0.2×充电恒流浮充电压节数×13.8V二、修复工作模式参数如下表：修复节数3～4节12V串联充电恒流1～4A修复电流0.1×修复电流修复限压节数×15.4V程序时间1～99小时电流频率60kHz三、活化工作模式参数如下表：活化节数3～4节12V串联活化电流1～4A活化限压节数×16.5V转换电流0.2×再生电流转换周期2小时维持电压节数×14.8V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锂离子电池修复仪的设计原理及制作过程
手机电池的修复仪诞生背景：
当代社会发展的需要，几乎人人都在使用手机，手机已经成为我们离不开的一项生活用品。
而人们在频繁的使用中，逐渐发现手机电池并不能达到我们的使用要求，经常在使用一段时间后就出现充不进去电，放电时间变短的情况。
一块刚充好的电池，没用多久就没电了，从而一种修复手机电池的修复仪就诞生了。
设计原理(一)手机电池的介绍现在一般手机电池中均采用的为锂离
子电池。
主要因为锂离子电池是锂离子(Li-Ion)和锂聚合物(Li-Pol)，电池具有
重量轻，容量大，内阻小的特点。
但是我们需要按照它的特性来进行充电，否则对其损坏会很大，它的可充电次数也会大大折扣。
锂离子在充电过程中需要注意不能过充电和过放电，它有自身的最低电压和最高电压，一般最低电压在2.2V 到2.3V 之间，最高电压在4.2V 到4.3V 之间，所以我们在设计电路时需要注意设置放电终止电压和充电终止电压。
(二)设计思路该设计
电路主要分为放电和充电两个阶段。
一般的充电器只是对电池进行简单的充电，而该修复仪多了一个放电过程。
放电阶段主要是先将电池中的残余电量彻底放掉，并且使其电压达到放电终止值。
放电阶段主要注意放电电压终止值的设置，如果对电池进行过放电，将对电池造成很大损坏。
充电阶段我们与一般的充电器又有所不同，采用的是频率在周期性变化的脉冲信号对电池进行充电。
主要考虑到脉冲信号可将电池中的化学物质逐渐激活，使电池达到出厂时的效果。
同样，在充电时也不能超过充电电压终止值，过充电也有可能对电池造成永久性损坏。
制作过程(一)放电电路的设计1、设计要求①放电电流一般可取。
