光固化复合树脂牙科填充材料研究综述
探讨光固化复合树脂临床口腔美容修复
反应 ２ ，询 问病 史 ，得知 患 者对 酸 蚀 液过 敏 ，立 即终 止 修 复 ， 例 并对 患 者进 行抗 过 敏治 疗 ；诱 发急 性牙 髓炎 ２ ，治疗后 ６ｄ 例 产生 冷热 刺激 痛 ，给 予患 者完 善 根管 治疗 后又 进行 光 固化复 合树脂 修 复治 疗 。在 临床 应用 中 ，为 使光 固化 复合 树脂 修复 体脱 落现 象降 低 ，塑 形 时需避 开光 照 ，防止修 复强 度 的减 弱 ，因为 它在 自然光
验 ，以Ｐ＜ ．５ ００ 为差 异有 统计 学意 义 。
２ 结 果
类 物质 ，如 甲醛 甲酚 、丁香 油黏 固剂 等 ，因为 固化的 阻碍剂 为酚 类 物质 ；患者应 少食 易 染色 食物 ，如 浓茶 、咖啡 等 ，尤 其 不要食
硬 物质 食物 ，避 免折 裂脱 落 。
本 组 １４ 患 者 ，其 中 １２ 显效 ，５ 例有 效 ，无 效 ９ ，总 ７例 １例 ３ 例 有效率 为９． ％。光 固化复合树脂 修复后两种牙 病总有效率见表 １ ４３ ８ ，
例进行光固化复合树脂口腔美容修复患者随访３ ，现报告如下。 年 １ 资料与方法 １ 一般资料 ：选取２ ０ 年２ ｊ～ ０ ９ 月我院 口腔 门诊患者 ． １ ０ ６ Ｙ ２ ０ 年２ １４ ，均符合 口腔 内科学诊断标准，其中男７ 例 ，女９例 ，年 ７例 ５ ９
隔湿。用棉球蘸取３ ％～ ０ ０ ５ ％正磷酸溶液或糊剂处理１ｍｉ，酸蚀 ｎ
分 或全 部 脱 落为 ５ ，可 能是 与 清 洁操 作 有关 系 ；产生 口腔 过敏 例
积缺 损６ 例报 告 『 ． ９ Ｊ 口腔颌 面修 复学 杂 志， １， （） ８ １ ２ ０２ １４ ． ０ ９ ： ［ 】庞 国 星 ， ３ 王 勇 ． 腔 嵌 体 材 料 的 发 展 现 状 ［】职 业 与 健 口 Ｊ． 【 收稿 日期 ：２ １—３２ 编校 ：苏 建东］ ０２０ ．１ 康，００ ６１９ ． ２ １， （） ８ ２ ：
光固化复合树脂在口腔美容修复中的效果研究
光固化复合树脂在口腔美容修复中的效果研究介绍近年来，随着口腔美容修复的需求不断增加，新型的材料也不断地被研究和开发，其中光固化复合树脂是一种常用的材料。
光固化复合树脂是将树脂和填料混合后，在紫外线照射下固化形成硬质聚合物。
本文将介绍光固化复合树脂在口腔美容修复中的应用及效果。
应用光固化复合树脂常用于修复牙齿的外观，如磨损牙、牙齿缺损和色素沉积等。
该材料可与牙齿色泽相似，产生自然的美观效果。
它可以直接把颜色相似的复合树脂粘合在牙齿表面，即用于修复牙齿上的瑕疵，比如，黑色的色素沉积产生的牙斑和小的牙齿缺失。
光固化复合树脂可替代传统的牙釉质贴面。
在使用光固化复合树脂进行修补时，临床修复它能够在牙齿上固定稳定，介入损坏的牙体支撑，恢复牙齿原有的形态和功能。
在材料的处理过程中，填料同树脂体制成立体结构，从而增强了材料的韧度和强度。
该修复材料使用方便，操作简单，能够省去多次体检的繁琐及医生准备时间，使其受到了临床上的广泛使用。
效果光固化复合树脂修复材料的理化性能和功能主要取决于树脂和填料的性质及体积比例。
美容效果可根据理想的尺寸，光透过及色彩透明度等方面进行评价，最终决定使用多少颗牙齿填充。
其可以与自然牙的基础色相匹配，使治疗后的牙齿较为自然美观。
光固化复合树脂在口腔美容修复中的效果与金属填充材料相比表现更为优异，使用期限长达10年。
它能降低牙龈炎发生的频繁发生，特别是当其他类型的修复材料不适用的情况下，光固化复合树脂成为一种非常理想的修复材料。
结论光固化复合树脂材料被广泛应用于口腔美容修复，具有成本低、美观自然等优点。
在材料成分和制备方法上进行创新和改进，将进一步提高材料性能和适用性。
对于广大希望恢复美观和自信的人群，光固化复合树脂材料为口腔美容修复提供了一种良好的选择。
光固化复合树脂临床口腔美容修复的效果观察
光固化复合树脂临床口腔美容修复的效果观察背景：
临床口腔美容修复是口腔牙医学的一个重要方向，也是当前患者普遍关注的问题。
光固化复合树脂是一种常见的修复材料，具有操作简便、密合度好、化学性能稳定等优点，被广泛地应用于口腔美容修复中。
但是，目前有关光固化复合树脂临床口腔美容修复的效果观察研究较少，需要进一步探究其应用效果。
方法：
采取前瞻性研究方法，招募12名患者，选择其18个前牙缺损作为研究对象。
治疗过程中，采用光固化复合树脂进行牙齿修复，治疗后11个月、23个月和35个月分别进行随访。
采用口腔拍照、牙齿色度分析仪、X线检测等方法进行治疗效果评估，以观察光固化复合树脂临床口腔美容修复的效果。
结果：
在治疗后11个月、23个月和35个月的随访中，所有的光固化复合树脂修复体均保持了原有的颜色和外形，未发现任何龋齿、脱落、色差等问题。
此外，牙周状况也良好，没有发生任何牙龈炎症。
在牙齿力学性质方面，光固化复合树脂修复体的硬度、抗拉强度和弹性模量均较好，达到了临床应用的要求。
综合评价显示，光固化复合树脂可以用于口腔美容修复，具有良好的效果，能够较好地满足患者的需求。
光固化复合树脂修复在临床口腔美容修复中具有广泛的应用，治疗效果稳定可靠，且操作简便。
在牙齿色度、外形和力学性质方面均表现出良好的效果。
因此，光固化复合树脂可以成为一种较好的口腔美容修复材料。
《2024年新型牙科树脂基复合材料的制备和性能研究》范文
《新型牙科树脂基复合材料的制备和性能研究》篇一一、引言随着现代科技的发展，牙科材料的研究与开发已成为口腔医学领域的重要课题。
其中，牙科树脂基复合材料因其良好的生物相容性、优异的机械性能以及美观的外观，在牙科修复、填充及美容等领域得到了广泛应用。
本文旨在研究新型牙科树脂基复合材料的制备工艺及其性能，以期为牙科材料的研究与应用提供理论支持。
二、新型牙科树脂基复合材料的制备（一）材料选择新型牙科树脂基复合材料主要由树脂基体、填充物及添加剂三部分组成。
树脂基体通常选用聚合物，如聚酯、聚酰胺等；填充物包括陶瓷颗粒、玻璃纤维等；添加剂如染料、固化剂等。
（二）制备工艺制备过程主要包括混合、搅拌、成型及固化等步骤。
首先，将选定的树脂基体、填充物及添加剂按照一定比例混合，并进行充分的搅拌，以保证各组分均匀分布。
然后，将混合物放入模具中进行成型，最后进行固化处理。
三、新型牙科树脂基复合材料的性能研究（一）机械性能新型牙科树脂基复合材料应具备较好的机械性能，包括抗拉强度、抗压强度、硬度及耐磨性等。
研究表明，通过调整填充物种类和比例，可以有效提高材料的机械性能。
例如，采用纳米级陶瓷颗粒作为填充物，可以提高材料的硬度和耐磨性；而加入适量的玻璃纤维，则可以增强材料的抗拉强度和抗压强度。
（二）生物相容性生物相容性是评价牙科材料性能的重要指标之一。
新型牙科树脂基复合材料应具有良好的生物相容性，即对人体组织无刺激、无毒性、无致敏性等。
研究表明，通过优化树脂基体的配方和制备工艺，可以有效提高材料的生物相容性。
例如，采用生物相容性较好的聚合物作为树脂基体，并加入适量的抗菌剂，可以降低材料对人体的潜在风险。
（三）美观性牙科树脂基复合材料的美观性对于满足患者需求至关重要。
新型牙科树脂基复合材料应具备较好的色泽、透明度及光泽度等。
研究表明，通过调整添加剂的种类和比例，可以改善材料的美观性。
例如，采用适当的染料和光固化技术，可以使材料具有更自然的色泽和更好的光泽度。
浅析光固化复合树脂临床口腔美容修复
到均 数 ±标 准差 （ ±ｓ ） 的方式 来对其 进行 表示 ， 对计 数资 本次研 究是 以 ２ ０ １ ０年 １ 月～ ２ ０ １ １ 年１ ２月 料采用 检验 的方法 ， 如果 Ｐ ＜ ０ ． ０ ５ ， 那就说 明差异具有统计
是 通 过胎 颈周 围环 形红 蓝相 间 的脐动 静脉 声像 来判 断是 否 ［ １ ］ 党玉 萍 ． 浅析彩色多普 勒超声对胎儿脐 带绕颈的诊断价值 ． 基 有 脐带 绕颈 ， 还 可记 录血 流 的频谱 ， 以判 断绕颈部 位 ， 检查 层 医学 论 坛 ， ２ ０ １ ３ （ ８ ） ： １ ０ １ ８ － １ ０ １ ９ ． 过 程 中不 受羊水量及 胎位影 响 ， 图象显示 特征 明显 ， 易 于病 ［ ２ ］ 王爱华 ． 彩色多普勒超声在胎儿脐带绕 颈中的应用 ６ ５ ８ 例分析 ． 情诊 断 。 综上所 述 ， 应用彩 色多普勒 超声检测 ， 其操 作简便 、安 全 可靠 、正确诊 断率较 高 ， 是一 种主观 、无痛 苦 、不受任何 因素影响 、可 多次重复检查 的理想检 测方法 ， 不仅能检测 到 是 否有脐带 绕颈 ， 还能检 测到绕颈松 紧度及 绕颈周 数 ， 为临
是本 次研究 的主要 内容 。
１ 资 料 与 方 法
三用气枪 高压水冲洗去净 酸蚀剂和脱矿物质 。找到与患者牙
齿颜 色相 应 的树脂 ， 然后均 匀涂布粘结剂 光照后再进行 逐层 堆塑光照 １ ． ３ 疗效判定 如果 患者 的牙齿在 ３ 年 内牙体 都没有 出现 过松 动和脱落等症 状 ， 没有 出现树脂变 色和牙龈缘炎症 等现 象那就说 明此 次治疗 是显效的 ， 反之治疗则是无效 的。 １ ． ４ 统计 学方法 在对 数据进 行处 理分析 时 ， 需 要采 用到
光固化复合树脂3MRestorative

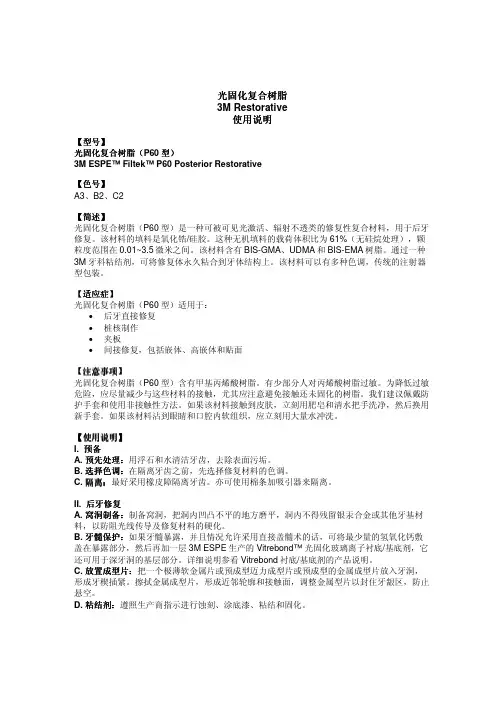

光固化复合树脂3M Restorative使用说明【型号型号】】光固化复合树脂光固化复合树脂（（P60型）3M ESPE™ Filtek™ P60 Posterior Restorative【色号色号】】A3、B2、C2【简述简述】】光固化复合树脂（P60型）是一种可被可见光激活、辐射不透类的修复性复合材料，用于后牙修复。
该材料的填料是氧化锆/硅胶。
这种无机填料的载荷体积比为61%（无硅烷处理），颗粒度范围在0.01~3.5微米之间。
该材料含有BIS-GMA 、UDMA 和BIS-EMA 树脂。
通过一种3M 牙科粘结剂，可将修复体永久粘合到牙体结构上。
该材料可以有多种色调，传统的注射器型包装。
【适应症适应症适应症】光固化复合树脂（P60型）适用于：• 后牙直接修复• 桩核制作• 夹板• 间接修复，包括嵌体、高嵌体和贴面【注意事项注意事项注意事项】光固化复合树脂（P60型）含有甲基丙烯酸树脂。
有少部分人对丙烯酸树脂过敏。
为降低过敏危险，应尽量减少与这些材料的接触，尤其应注意避免接触还未固化的树脂。
我们建议佩戴防护手套和使用非接触性方法。
如果该材料接触到皮肤，立刻用肥皂和清水把手洗净，然后换用新手套。
如果该材料沾到眼睛和口腔内软组织，应立刻用大量水冲洗。
【使用说明使用说明】】I. 预备A. 预先处理预先处理：：用浮石和水清洁牙齿，去除表面污垢。
B. 选择色调选择色调：：在隔离牙齿之前，先选择修复材料的色调。
C. 隔离隔离：：最好采用橡皮障隔离牙齿。
亦可使用棉条加吸引器来隔离。
II. 后牙修复A. 窝洞制备窝洞制备：：制备窝洞，把洞内凹凸不平的地方磨平，洞内不得残留银汞合金或其他牙基材料，以防阻光线传导及修复材料的硬化。
B. 牙髓保护牙髓保护：：如果牙髓暴露，并且情况允许采用直接盖髓术的话，可将最少量的氢氧化钙敷盖在暴露部分，然后再加一层3M ESPE 生产的Vitrebond™ 光固化玻璃离子衬底/基底剂，它还可用于深牙洞的基层部分。
富士玻璃离子,光固化复合树脂2种材料充填磨牙楔状缺损的效果对比分析
富士玻璃离子,光固化复合树脂2种材料充填磨牙楔状缺损的效果对比分析摘要：目的：探讨富士玻璃离子,光固化复合树脂2种材料充填磨牙楔状缺损的效果对比。
方法：研究以磨牙楔状缺损患者为观察对象，共有70例入组，均为2020年1月-2022年12月间医院收治患者，入组后以随机数字表法分组，一组35例患者以富士玻璃离子充填治疗（观察组，100颗患牙），一组35例患者以光固化复合树脂充填治疗（对照组，100颗患牙），总结不同充填治疗方案的临床优劣势。
结果：经填充治疗，观察组中患者牙齿脱落、牙髓病变、继发龋牙等失败牙率低于对照组；成功牙率高于对照组，（p＜0.05）。
结论：相较于光固化复合树脂，富士玻璃离子材料充填磨牙楔状缺损的效果更加显著，推荐参考使用。
关键词：富士玻璃离子；光固化复合树脂；充填；磨牙楔状缺损牙齿楔状缺损是指牙齿唇颊颈部硬组织渐进性丧失，且呈楔形状态。
楔状缺损常见于前磨牙和磨牙，常合并牙本质过敏症、牙髓病、尖周病等症状，甚至导致牙齿横折。
本文关注如何对磨牙的楔状缺损进行安全、有效的修复、充填[1]。
研究由此角度出发，就富士玻璃离子,光固化复合树脂2种材料的临床实践成效展开分析，以观察对象磨牙楔状缺损患者70例进行分组、对照探讨，过程、结果如下。
1资料与方法1.1一般资料研究以磨牙楔状缺损患者为观察对象，共有70例入组，均为2020年1月-2022年12月间医院收治患者，入组后以随机数字表法分组，一组35例患者以富士玻璃离子充填治疗（观察组，100颗患牙），一组35例患者以光固化复合树脂充填治疗（对照组，100颗患牙）。
观察组中，男性患者18名，女性17名，年龄28-62岁，平均（55.10±4.45）岁；对照组中，男性患者17名，女性18名，年龄区间32-65岁，平均（55.05±4.47）岁；将患者各项基础资料输入计算机，经统计学分析，所得结果表明，组间差异无意义，统计学结果可比较（p＞0.05）。
光固化型复合树脂
光固化型复合树脂引言光固化型复合树脂是一种创新的材料，它具有广泛的应用领域。
本文将会深入探讨光固化型复合树脂的概念、特点、制备方法以及应用领域。
光固化型复合树脂的概念光固化型复合树脂是一种通过光照射使其固化的树脂。
相比于传统的树脂材料，光固化型复合树脂具有以下特点： - 快速固化：光固化型复合树脂通过光照射使其固化，固化速度快，可以节约生产时间。
- 高强度：光固化型复合树脂固化后具有高强度和硬度，可以满足多种应用需求。
- 可调性：光固化型复合树脂的固化过程可以通过调整光照射时间和光强度来控制，可以满足不同的需求。
光固化型复合树脂的制备方法光固化型复合树脂的制备方法主要包括以下几个步骤： 1. 材料选择：选择适合光固化的树脂和添加剂，确保制备的光固化型复合树脂具有良好的性能。
2. 配方设计：根据实际应用需求，设计合适的树脂和添加剂的配方，确保最终制备的光固化型复合树脂满足所需性能。
3. 混合制备：将树脂和添加剂按照一定比例混合，并加入适量的溶剂或助剂，充分搅拌均匀。
4. 光固化：将混合均匀的树脂溶液放入特定的模具中，通过光照射使其固化，固化时间和光强度可以根据需要进行调整。
5. 后处理：经过固化的光固化型复合树脂需要进行后处理，例如去除模具、表面处理等。
光固化型复合树脂的应用领域光固化型复合树脂的应用领域十分广泛，主要包括以下几个方面： 1. 3D打印：光固化型复合树脂在3D打印中具有重要的应用，其固化速度快、建模精度高，可以制备出复杂的结构和细节。
2. 涂料和涂层：光固化型复合树脂可以制备出具有高强度和耐磨性的涂料和涂层，广泛应用于家具、汽车、电子产品等领域。
3. 光纤通信：光固化型复合树脂在光纤通信中用于制备光纤连接器和光纤附件，具有优异的光学性能和耐久性。
4. 医疗器械：光固化型复合树脂可用于制备医用材料和器械，例如牙科模型、义齿、支架等，具有生物相容性和高强度。
5. 光学器件：光固化型复合树脂可以制备出具有特殊功能和形状的光学器件，例如微透镜、光波导等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光固化复合树脂牙科填充材料研究综述
XXX
XXX班学号：XXX
摘要：介绍新型口腔修复材料——光固化复合树脂的组成，阐述树脂基体、无机填料和光引发剂的研究情况，对光固化复合树脂的力学性能、聚合度、吸水性和溶解性等性能及其影响因素进行了评述，同时提出了光固化复合树脂的发展。
关键字：口腔修复材料；光固化复合树脂；树脂基体；光引发剂
光固化复合树脂是在20世纪60年代被引入牙科领域[1]，该材料具有色泽美观，强度高，粘结固位效果好，有良好的可塑性及固化后可打磨、抛光等优点；通过配制粘度适当的混合浆体，经过特定的光照射后固化，即可用于牙齿的缺损修复。
因此在牙科修复领域受到了广泛关注【2~3】。
近年来随着新树脂基体及新型填料的开发与应用，口腔用光固化复合树脂的性能的到了很大的改善，在某些方面已经超过了以前常用的银汞合金，因而有逐步取代银汞合金而用于前后牙牙体缺损修复的趋势。
此外，它还可以用作预防龋齿的窝沟封闭剂、修复体与牙体间的粘结剂及牙冠外形重建的桩核树脂材料。
1.光固化复合树脂的组成
经典的口腔用光固化复合树脂由一种或几种带有双甲基丙烯酯基（DMA）官能团的主单体、一种或几种DMA稀释单体、光引发剂和无机填料构成，并适量加入稳定剂和颜料【4】。
2.树脂基体
树脂基体是光固化复合树脂的主体部分，是一种呈连续相分布的高分子有机体她的种类、官能团、分子量（一般约1000~5000）基本上取决光固化材料的主要性能【5】。
它的主要作用是将复合树脂的各组成部分粘附在一起，赋予其可塑性、可固化性和一定的强度。
基质基体的主要单体粘度很大，不能混入足够量的无机填料，难以获得所需要的怎强效果和塑性，加入部分低粘度的稀释单体共同组成树脂基质，即可满足要求【4】。
3．无机填料
无机填料是作为增强体加入复合树脂中的，主要作用是赋予材料良好的物理机械学性能，同时具有减少树脂聚合收缩、降低热膨胀系数、改善折光性能和X
射线阻射等作用。
无机填料的种类、粒度大小、粒度分布、遮光指数、硬度、X 射线阻射性及在复合树脂中所占体积质量百分比均会影响复合树脂的性能和临床表现【4】。
无机填料除了要满足一般增强材料的基本要求外，还要求对光线具有很好的透过性和较小的吸收率，以尽量减少光能量的损耗，从而保证基体对光能量具有较高的利用率【6】。
此外为了提高填料与聚合物基体的结合力，一般度将填料预先经过硅烷化处理或其它表面处理，以改善填料与基体间的界面结合，提高磨耗性能【1】。
目前牙科光固化复合树脂在强度和韧性方面仍存在不足，从而限制了其应用[7]。
改善无机填料以提高材料的性能是目前研究的热点之一，很多研究通过添加玻璃纤维或陶瓷晶须等增强基体，或通过改变颗粒的结构形态来改善材料性能，如利用多孔状的玻璃陶瓷粉【6】。
研究结果显示：添加纤维后，树脂的抗弯强度、弹性模量和断裂韧性比没有添加纤维的树脂都提高了｡RUDDELL 等研究了用一种三维网状的熔融纤维作为填料，预聚合后再与树脂基体混合，结果表明添加这种填料能够提高材料的耐磨性，但是却降低了材料的强度和韧性，这可能是由于颗粒中存在的微观缺陷造成的【6】。
4.光引发体系
光引发体系由光引发剂和共引发剂组成，在光固化复合树脂中是不可缺少的关键组分，对材料的光固化速率起决定性的作用。
最常用的光引发剂是樟脑醌(CQ)，加入量通常为 0.05%~1%(质量分数 )。
樟脑醌是双环二酮化合物，吸收范围为400~500 nm 的蓝光，在光波长 470 nm 处有最大吸收率，对人体无害。
而最常用的共引发剂是 N，N’-二甲氨基甲基丙烯酸乙酯(DMAEMA)【4】。
但是 CQ 也存在一些缺点，如它本身是黄色的，用于对颜色有要求的牙科材料时其添加量是有限制的，这同时也限制了材料的聚合度和固化度[7]。
因此与有人研究用新型的光引发剂来代替它，PKR等研究了一种新的光引发剂 1-苯基-1，2-丙二酮以及(PPD，)来代替 CQ，发现同时添加 PPD 和 CQ 作引发剂的样品，其聚合度要大于单独添加 PPD 或 CQ 的样品【6】，因为PPD和CQ拥有不同的波长吸收范围，故两者配合能显著提高体系转化率【5】。
SUN 等也研究了用 PPD和 2，3-丁二酮(BD)作光引发剂的光固化复合树脂，与使用 CQ 作光引发剂的样品相比力学性能有所提高【6】。
PPD 和 BD 是黄色粘性液体，而CQ 在室温下是固体，所
以 PPD 和 BD 与树脂有更好的相容性。
同时PPD 和 BD 在树脂中的允许加入量多于 CQ。
所以 PPD 和 BD 可以作为新的光引发剂。
5. 光固化复合树脂的性能
作为牙科修复材料，光固化复合树脂的性能应尽量接近人的天然牙齿的性能，光固化复合树脂的性能受以下几种因素影响：树脂基体的种类和相对含量、无机填料以及基体和填料之间的偶联【4】。
无机填料是影响材料性能的关键因素，其种类、颗粒大小、含量、与树脂的结合强度等都对复合树脂的性能影响很大。
填料颗粒愈小，复合树脂的抛光性能和美观效果愈好。
相反填料颗粒愈大，修磨抛光困难，表面粗糙，美观效果较差。
复合树脂的无机填料含量高，物理性能好，耐磨损【7】。
树脂基体的聚合度是影响材料最终性能的重要因素，随着基体聚合度的增加基体材料的硬度和强度都会增加【6】。
研究表明，当无机填料的折射率和树脂基体的折射率匹配较好时，可见光在复合材料中的传输效率可以达到最高，从而提高聚合度【8】。
聚合收缩是影响材料使用寿命的重要因素之一。
树脂单体在聚合时会伴随一定的体积收缩，这主要是由于树脂单体转化为高分子后占据的空间减少了。
从而引发材料的微裂纹或是在材料和牙洞之间产生微缝隙[3~4]，这些缝隙中很容易滋生细菌，导致继发龋【6】。
光固化复合树脂最终是要用在口腔环境中的，而在有水的环境中树脂会吸水并释放出由于不完全固化而未反应的单体。
树脂吸水会导致硅烷偶联剂的水解和微裂纹的产生，从而降低材料的力学性能和缩短材料的使用寿命，当吸水过多时也会破坏填料与基体之间的结合。
而从材料中溶解出来的残留单体会刺激牙组织发生过敏反应，或引发细菌的生长，最终导致继发龋【6】。
热膨胀系数是影响修复材料与牙齿结合的关键因素，理想的修复材料应该与牙齿的热膨胀系数相匹配，当两者不匹配时会导致微漏而引发继发龋【4】。
影响热膨胀系数的主要因素有树脂单体的化学结构以及填料的含量，填料增加热膨胀系数减小。
6．发展
光固化复合树脂在过去的 40 多年中成为越来越受人们欢迎的牙科修复材料，但目前仍存在不足，如口腔内长期稳定性不好、耐磨损性能较低和聚合收缩率较高等限制了其应用。
今后光固化复合树脂的研究重点主要应集中在以下几个方面：(1) 对现有的树脂进行改性或研发新的性能更优越的树脂基体，选用的树脂基体应该具有高反应活性、高转化率和低聚合收缩等性能，以改进边缘封闭性，防止激发龋的发生；(2) 设计新型填料，通过改变填料的颗粒大小、粒径分布或结构形态等来改善材料的性能；(3) 通过添加如含氟或羟基磷灰石颗粒类的填料来改善材料的生物活性和生物相容性，引入一些特殊的功能单体，能够释放氟或其他物质，以达防继发龋的功能；(4) 研究开发新的光引发体系，降低材料的毒性，进一步提高光聚合速率和聚合度；（5）通过对各组分的洗脱洗提来提高最终产品的生物相容性。
参考文献
1.胡晓刚，王琳，顾晓宁，等.口腔修复材料——光固化复合树脂的研究进展. 材料导报，
2006, 20（5）：44~59.
2.张志忠，杨爱玲，任江涛，等. 光固化树脂固位钉修复切角切缘缺损疗效观察. 口腔
材料器械杂志， 2003, 12（4）：220~222 .
3.杨慧芳. 光固化树脂在前牙修复及美容中的应用[J]. 卫生职业教育，2003, 21（8）：
139~140. 4.
4.陈治清. 口腔材料学[M]. 北京: 人民卫生出版社，2010, 4（21）：66~69.
5.江峰，张丽华. 齿科可见光固化复合树脂. 中国胶粘剂， 2006，15（11）：42~44.
6.谭彦妮，刘永，向其军. 牙科光固化复合树脂材料的性能与展望. 粉末治金材料科学
与工程. 2007,12（3）：139~145.
7.邱蔚六，刘正. 口腔医学专题讲座. 郑州大学出版社，2005，31~35 。
8.何芳，王玉林，万怡灶，等. 光固化树脂及复合材料研究进展[J]. 工程塑料应用，
2003,31（11）:67~70 。
