(完整版)射频功率放大器的发展现状
射频功率放大器数字预失真技术及其发展趋势
少成本并提高可靠性。数字预失真处理技术（Ｐ ） Ｄ Ｄ成功用 于 ＷＣ Ｍ Ｄ Ａ基站，使得功放效率从传统基站功放效率的 ９ ％提高到 １％。更高效率的 Ｄｈｒ 功放技术在 ＷＣ Ｍ ９ ｏｅｙ ｔ ＤＡ 基站应用方面已经获得突破 ，ｏｅｙ Ｄ ｈｒ 功率放大器采用载 ｔ
浙 江 省 教 育 厅 科 研 资 助 项 目（ ｏ ０ ８ ５ ３ ） Ｎ ． ０ ０４ ３ Ｙ２
通 常被称为后 置反 向滤波器 （ ｓｉ ｅ ｅｆｅ） ｐ ｔｎ ｒ ｌｒ。然 后 ， ｏ ．ｖ ｓ ｉ ｔ 这
一
２ 数 字 预 失真 器 基 础
预失真系统基本结构如图 １ 所示 ， 预失真器在功率放 大器之前对输入信号先做预处理， 它的传输特性刚好是放
系数被直接复制到前置的预失真滤波器。Ｓｈｔ ｎ ｃｅ ｅ 在参 ｚ
ｊ
ｉ
｜ ¨
研究与开发
射 频 功 率 放 大 器 数 字 预 失 真 技 术 及 其 发 展 趋 势
沈小 虎 ， 金 浩， 王德 苗 （ 江 大学 杭 州 ３ ０ ２ ） 浙 １０ ７
３ Ｇ无 线 通 信 系 统 对 功 率 放 大 器 的设 计 提 出 了更 加 严 格 的 要 求 。 了 有效 地 利 用 宝 贵 的频 谱 资 源 ， 为 功
大器的研究成果作一个总结， 介绍了各种放大器预失真结
构， 并针对不同的非线性模型 ， 讨论了各种模型的应用以 及对应的自适应方法 ， 同时分析了两者结合的发展趋势。
图 ３ 间 接 学 习 结 构
失真器广泛采用［１ 这种结构最先被用在消除扬声器的 １１ ０】 ，， 非线性上。在这种结构中， 我们首先提取出后置滤波器的 系数 ， 这个滤波器作为非线性放大器模型的反函数 ， 因此
2023年功率放大器行业市场分析现状
2023年功率放大器行业市场分析现状功率放大器是一种电子设备，用于将输入信号的功率放大到较大的输出功率。
它在许多应用领域中都发挥着重要作用，如音频放大、无线通信、雷达、连接、医疗设备等。
在这篇文章中，我们将对功率放大器行业的市场现状进行分析。
1. 市场规模功率放大器行业是一个庞大的市场，拥有巨大的潜力。
根据市场研究公司的数据，全球功率放大器市场在过去几年内保持了稳定的增长态势。
预计到2024年，全球功率放大器市场的规模将达到数十亿美元。
2. 应用领域功率放大器在许多不同的应用领域中都有广泛的应用。
在音频行业中，功率放大器被用于音响设备、家庭影院系统、汽车音响等。
在通信领域，功率放大器被用于无线通信基站、卫星通信系统等。
在医疗设备领域，功率放大器被用于医疗成像设备、超声仪器等。
此外，功率放大器还被应用于雷达系统、军事装备、航天航空等领域。
3. 技术发展随着科技的不断发展，功率放大器的技术也在不断进步。
目前，功率放大器市场主要分为线性功率放大器和非线性功率放大器两个主要类型。
线性功率放大器能够保持输入信号的准确性，但效率较低。
非线性功率放大器则具有较高的效率，但会引入一定的信号失真。
另外，近年来，功率放大器的集成度越来越高。
通过采用集成电路技术，功率放大器能够在一个小尺寸的芯片上实现更高的功率放大效果。
此外，功率放大器还在有源电力管理、无线充电等领域发挥着越来越重要的作用。
4. 市场竞争功率放大器行业是一个竞争激烈的市场。
市场上有许多知名的厂商，如TI、NXP、ADI等，它们在功率放大器领域拥有强大的研发能力和市场份额。
此外，中国、美国、欧洲等地也有许多小型和中小型企业专注于功率放大器的研发和生产。
5. 市场趋势随着物联网、5G等新兴技术的快速发展，功率放大器行业也面临着新的机遇和挑战。
例如，5G技术的广泛应用将需要大量高功率放大器来支持高速数据传输和广域覆盖。
此外，电动车、可穿戴设备等新兴市场的崛起也将推动功率放大器行业的持续发展。

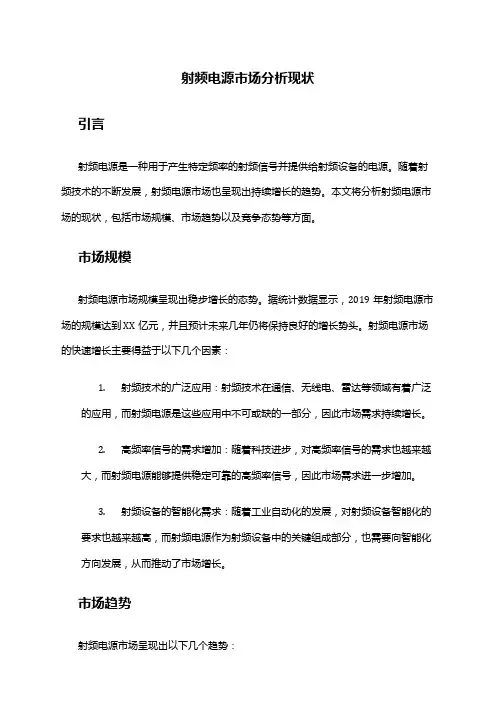

2024年射频电源市场分析现状
射频电源市场分析现状引言射频电源是一种用于产生特定频率的射频信号并提供给射频设备的电源。
随着射频技术的不断发展，射频电源市场也呈现出持续增长的趋势。
本文将分析射频电源市场的现状，包括市场规模、市场趋势以及竞争态势等方面。
市场规模射频电源市场规模呈现出稳步增长的态势。
据统计数据显示，2019年射频电源市场的规模达到XX亿元，并且预计未来几年仍将保持良好的增长势头。
射频电源市场的快速增长主要得益于以下几个因素：1.射频技术的广泛应用：射频技术在通信、无线电、雷达等领域有着广泛的应用，而射频电源是这些应用中不可或缺的一部分，因此市场需求持续增长。
2.高频率信号的需求增加：随着科技进步，对高频率信号的需求也越来越大，而射频电源能够提供稳定可靠的高频率信号，因此市场需求进一步增加。
3.射频设备的智能化需求：随着工业自动化的发展，对射频设备智能化的要求也越来越高，而射频电源作为射频设备中的关键组成部分，也需要向智能化方向发展，从而推动了市场增长。
市场趋势射频电源市场呈现出以下几个趋势：1.高功率射频电源的需求增加：随着无线通信技术和卫星通信技术的快速发展，对高功率射频电源的需求也越来越大。
高功率射频电源能够提供更大的输出功率，从而满足射频设备对功率的需求。
因此，未来射频电源市场将出现更多的高功率产品。
2.射频电源的小型化趋势：随着科技进步，射频设备越来越小型化，对射频电源的要求也更加严苛，需要更小体积、更高性能的产品。
为了满足这一需求，射频电源制造商将致力于开发更小型化的产品，从而在市场竞争中占据优势。
3.绿色环保要求的增加：在当前社会对环境保护呼吁日益高涨的背景下，射频电源制造商也需要考虑产品的环保性能。
绿色环保射频电源将成为未来市场的发展方向，并将受到越来越多的关注和需求。
竞争态势射频电源市场竞争激烈，主要厂商包括ABC公司、XYZ公司等。
这些公司在产品技术、市场份额、品牌影响力等方面存在一定差异。
ABC公司作为射频电源市场的领导者，以其技术实力和广泛的产品线占据了市场的一大份额。
2023年射频功率放大器行业市场规模分析
2023年射频功率放大器行业市场规模分析射频功率放大器是一种电子器件，用于将低功率信号放大为高功率信号，应用于各种射频通信、雷达、卫星通信、医疗设备等领域。
随着物联网、5G通信、智能制造等领域的快速发展，射频功率放大器行业市场规模也在逐渐扩大。
一、市场规模分析射频功率放大器行业市场规模随着应用领域的不断扩大，呈现出快速增长的趋势。
据市场研究公司Research and Markets预测，全球射频功率放大器市场规模将从2019年的66.7亿美元增长至2024年的85.5亿美元，年复合增长率为5.02%，其中亚太地区市场规模增长最快。
二、市场驱动力分析1. 5G通信的发展5G通信是近年来最受关注的领域之一，随着5G时代的到来，射频功率放大器的需求也将会快速增长。
据预测，全球5G基站数量将从2019年的6.7万个增长至2025年的250万个，这对于射频功率放大器的市场规模将会有巨大的带动作用。
2. 物联网的快速发展随着物联网领域的快速发展，各种物联网设备对于高效、可靠的射频信号传输的需求也越来越大，这将促进射频功率放大器市场的增长。
目前，物联网领域的应用场景涉及智能家居、智能健康、智能运输等多个领域，这将在未来为射频功率放大器的发展提供更多的机会。
3. 医疗设备的升级换代射频功率放大器在医疗设备中也有很大的应用，如核磁共振成像（MRI）、超声诊断设备、电子治疗仪等。
随着医疗设备的不断升级换代，对于射频功率放大器的性能要求也越来越高。
三、市场存在的问题1. 市场竞争激烈射频功率放大器市场竞争激烈，主要的竞争对手包括美国、欧洲、日本等发达国家的企业。
这些企业技术实力强大，产品性能优良，价格竞争力也较强，对于国内射频功率放大器企业来说是一项巨大的挑战。
2. 技术壁垒高射频功率放大器的生产需要具备一定的技术水平和专业知识，同时还需要具备厚厚的资金储备和雄厚的实力支持。
这对于一些小型企业来说，进入市场存在一定的难度。
射频功率放大器的研究
射频功率放大器的研究作者：张磊来源：《电子技术与软件工程》2016年第16期摘要随着现代通信技术的不断发展，射频功率放大器在通信系统中的应用越来越广泛，它主要是用来将小信号在指定频段高效率的将其放大，再利用馈线系统将放大的信号传送给发射天线。
由此可见，通信系统中的大部分能量都被射频功率放大器所消耗，因此，对于射频电路设计来说，怎样进一步提高射频功率放大器的工作效率和输出功率是研究的重点也是难点。
本文首先分析了我国射频功率放大器的研究现状，并对射频功率放大器进行了简要的概述，然后以E类功率放大器为基础进行深入的研究。
另外，本文还深入的分析了功率合成器，旨在提高输出功率。
【关键词】射频功率放大器功率合成 E类功率放大器射频功率放大器是各种无线发射机中十分关键的组成部分，对现代通信系统有非常重要的意义，它主要被用来将射频小信号在指定工作频段高效率的放大，然后再将其传送给发射天线。
要想使整个通信系统的水平得到进一步提高，提高射频功率放大器的输出功率、工作效率等指标至关重要。
目前，4G无线通信网络被广泛应用于各个领域，为了尽可能的满足人们的生产和生活需求，提高通信速率和频带利用率是重要手段，但在此过程中，也使得通信系统中的调试方式越来越复杂，再加上数字传输技术的出现，在提高工作效率及线性度方面都给射频功率放大器提出了更高的要求。
1 射频功率放大器国内的研究现状我国涉足射频领域较晚，很多方面与国外相比还处于初级阶段，再加上军工产品的禁运限制，很多先进的射频功率放大器无法运往国内。
功率放大器的应用极为广泛，涉及到的领域包括航天科技、卫星通信、军用通信等，因此，充分了解和掌握射频电路设计核心技术，进一步提高半导体方面的工艺设计，是提高射频技术的唯一途径。
值得庆幸的是，我国对于高精度设备的设计和产生给予了高度重视，越来越多的专家学者致力于射频技术的研究，这就使得国内的射频技术也得到了很大程度的提高，取得的成果也较为瞩目。
射频功率放大器简介介绍
在无线通信系统中，射频功率放 大器将基带信号转换为高频信号 ，并将其放大到足够的功率水平 ，以便通过天线进行传输。
射频功率放大器的分类
01
02
03
按工作频率
可分为低频射频功率放大 器、高频射频功率放大器 、微波射频功率放大器等 。
按用途
可分为通用射频功率放大 器和专用射频功率放大器 。
按功率等级
频率范围与相位噪声
RF2301的工作频率范围为1.7 to 2.6 GHz， 相位噪声性能在偏离中心频率10 kHz时为85 dBc/Hz。
该芯片在无线通信系统中的应用与测试结果
应用场景
01
RF2301适用于多种无线通信系统，如蓝牙、Wi-Fi和
Zigbee等。
测试环境与配置
02 在实验室环境中，使用信号源、频谱分析仪和功率计
制造难点
由于射频功率放大器的工作频率较高 ，因此对芯片的设计和制造工艺要求 较高，同时对封装材料和形式也有特 殊要求。
解决方案
采用先进的芯片制造技术和高品质的 封装材料，优化设计以降低寄生效应 ，提高性能和可靠性。
05
射频功率放大器的发展趋势与 展望
射频功率放大器的发展趋势与展望
• 射频功率放大器是一种用于将低功率信号放大到高功率信号的电子设备，广泛应用于通信、雷达、电子战等领 域。下面将对射频功率放大器的基本概念、发展历程、研究热点、发展趋势和未来研究方向进行详细介绍。
电子战系统需要使用射频功率放大器来放大干扰信号，以干扰 敌方通信和雷达系统。
一些医疗设备需要使用射频功率放大器来放大微弱信号，以便 进行精确的诊断和治疗。
02
射频功率放大器的基本原理
射频功率放大器的电路组成
射频功率放大器线性化技术发展现状
射频功率放大器线性化技术发展现状的研究1.引言1.1 论文背景在现代无线通信系统之中，射频前端部件对于系统的影响起到了至关重要的作用。
随着科技的进步，射频前端元件如低噪声放大器（LNA）、混频器（Mixer）、功率放大器（PA）等都已经集成到一块收发器之中，但其中对性能影响最大是功率放大器。
功率放大器是一种将电源所提供的能量提供给交流信号的器件，使得无线信号可以有效地发射出去。
根据功率放大器的分析模型（泰勒级数模型），可知到当输入信号的幅度很小的时候，对于功率放大器的非线性特性影响较小。
但当输入信号的幅度比较大的时候，就会对功率放大器的非线性度产生很大的影响，所以说对功率放大器的非线性性能产生影响的关键因素就是输入信号幅度的增强并且不断地变化。
随着无线用户数量人数的不断增加，有限的通信频段变得越来越拥挤。
为了提高频谱的利用效率，线性化调制技术技术譬如正交幅度调制（QAM）、正交相位键控（QPSK）、正交频分复用（OFDM）就在现代的无线通信之中就被广泛的应用，因为这几种技术的频谱利用率更高。
但是这些线性化调制技术都是包络调制信号，这就必然会引入非线性失真的问题。
通信系统中的很多有源器件都是非线性器件，一旦包络调制信号通过该系统时，就会产生非线性失真，谐波的频段很多时候会影响到相邻的信道中的信号，会对系统产生一定程度的干扰，因此高功率高频率的射频发射系统的输入信号也必须控制在一定的幅度范围以内。
对于那些包络变化的线性化调制技术就必须采用线性发射系统。
然而发射系统中非线性最强的器件是功率放大器，同时发射系统都要求有尽量高的发射效率，所以为了效率，射频功放基本都工作在非线性状态，所以如何提高功率放大器的线性度就显得异常关键。
现在整个通信领域，射频功率放大器的线性化技术已成为一个越来越重要的研究领域。
1.2射频功率放大器线性化技术国内外研究现状RF功率放大器的线性化技术研究可以追溯到1920年，1928美国人Harold．S．Black 在贝尔实验室工作的发明了负反馈和前馈技术并应用到放大器设计中，功率放大器的失真得到了明显的改善。
5G时代的射频功率放大器研究报告
5G时代的射频功率放大器研究报告5G 时代，射频功率放大器需求有望多点开花投资建议⏹行业策略：射频功率放大器（PA）作为射频前端发射通路的主要器件，通常用于实现发射通道的射频信号放大。
5G 将带动智能移动终端、基站端及IOT 设备射频PA 稳健增长，智能移动终端射频PA 市场规模将从2017 年的50 亿美元增长到2023 年的70 亿美元，复合年增长率为7%，高端LTE 功率放大器市场的增长，尤其是高频和超高频，将弥补2G/3G 市场的萎缩。
GaAs 器件是消费电子3G/4G 应用的主力军，5G 时代仍将延续，此外，物联网将是其未来应用的蓝海。
GaN 器件则以高性能特点目前广泛应用于基站、雷达、电子战等军工领域，在5G 时代需求将迎来爆发式增长。
5G 时代，射频功率放大器需求有望多点开花，建议买入行业龙头。
推荐组合：我们认为，随着5G 进程的加快，5G 基站、智能移动终端及IOT终端射频PA 将迎来发展良机，使用量大幅增加，看好细分行业龙头，推荐：CREE 、Skyworks、稳懋、三安光电、环旭电子，建议关注：海特高新（海威华芯）、旋极信息（拟收购安谱隆）。
行业观点⏹5G 推动手机射频PA 量价齐升：4G 时代，智能手机一般采取1 发射2 接收架构，预测5G 时代，智能手机将采用2 发射4 接收方案，未来有望演进为8 接收方案。
功率放大器（PA）是一部手机最关键的器件之一，它直接决定了手机无线通信的距离、信号质量，甚至待机时间，是整个射频系统中除基带外最重要的部分。
手机里面PA 的数量随着2G、3G、4G、5G 逐渐增加。
以PA 模组为例，4G 多模多频手机所需的PA 芯片为5-7 颗，预测5G 手机内的PA 芯片将达到16 颗之多，价值量超过7.5 美元。
5G 智能终端射频前端SIP 将是大势所趋，高通已发布5G 第二代射频前端模组，MEMS 预测，到2023 年，用于蜂窝和连接的射频前端SiP 市场将分别占SiP 市场总量的82%和18%。
