端子压接技术经验标准
端子压接标准及检验规范

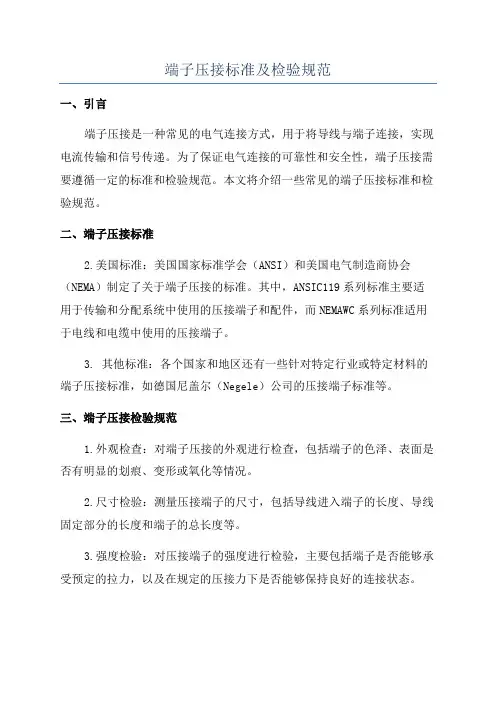

端子压接标准及检验规范一、引言端子压接是一种常见的电气连接方式，用于将导线与端子连接，实现电流传输和信号传递。
为了保证电气连接的可靠性和安全性，端子压接需要遵循一定的标准和检验规范。
本文将介绍一些常见的端子压接标准和检验规范。
二、端子压接标准2.美国标准：美国国家标准学会（ANSI）和美国电气制造商协会（NEMA）制定了关于端子压接的标准。
其中，ANSIC119系列标准主要适用于传输和分配系统中使用的压接端子和配件，而NEMAWC系列标准适用于电线和电缆中使用的压接端子。
3. 其他标准：各个国家和地区还有一些针对特定行业或特定材料的端子压接标准，如德国尼盖尔（Negele）公司的压接端子标准等。
三、端子压接检验规范1.外观检查：对端子压接的外观进行检查，包括端子的色泽、表面是否有明显的划痕、变形或氧化等情况。
2.尺寸检验：测量压接端子的尺寸，包括导线进入端子的长度、导线固定部分的长度和端子的总长度等。
3.强度检验：对压接端子的强度进行检验，主要包括端子是否能够承受预定的拉力，以及在规定的压接力下是否能够保持良好的连接状态。
4.电气性能检验：通过使用示波器或万用表等设备对压接端子的接触电阻、电压降、接触可靠性等进行检测和分析，以保证端子压接的电气性能符合要求。
5.可靠性检测：对压接端子进行抽样检验和可靠性测试，以评估其在长期使用中的可靠性和稳定性。
6.检验记录：对每次压接进行检验时，需要详细记录相关的检验数据和结果，以备后续追溯和分析。
四、结论端子压接是一种常见的电气连接方式，必须遵循一定的标准和检验规范，以保证电气连接的可靠性和安全性。
国际电工委员会、美国标准以及其他相关标准制定了相应的端子压接标准，包括对端子尺寸、力度和电气性能等方面的要求。
对于端子压接的检验，主要包括外观检查、尺寸检验、强度检验、电气性能检验和可靠性检测等方面的内容。
通过遵循标准和执行检验规范，可以确保端子压接的质量和可靠性，从而提高电气连接的安全性和可靠性。
端子接线压接高度及宽度标准
端子接线压接高度及宽度标准端子接线压接是电气连接中重要的一步，它决定了电气连接的稳定性和可靠性。
在进行端子接线压接时，高度和宽度的标准非常重要。
本文将详细介绍端子接线压接的高度和宽度标准。
一、端子接线压接高度标准端子接线压接的高度标准是指端子上导体裸露的高度。
它对于电气连接的可靠性和绝缘性起着至关重要的作用。
一般来说，高度标准会根据不同的端子类型和应用领域有所不同。
对于一般的低压端子，其高度一般要求在1.5mm至2mm之间。
这是因为这些端子通常用于低压、低电流的电路连接，对于电气性能的要求相对较低，高度标准也相应较低。
而对于高压、高电流的端子，其高度标准则会相应提高。
在高电压、高电流的应用场景中，要求端子的压接面积尽可能大，以降低电阻和热量产生，提高电气连接的稳定性。
因此，这类端子的高度标准一般会在2mm至2.5mm之间。
此外，端子接头的高度标准还应该注意以下几点：1. 接线端子的高度要均匀一致，避免出现高低不平。
2. 不同型号、不同规格的端子在高度标准上可能有所不同，需要根据实际情况进行调整。
3. 在压接过程中，应避免过度压接导致高度不满足标准。
二、端子接线压接宽度标准端子接线压接的宽度标准是指按照端子的设计规格，导线被挤压后的宽度。
与高度标准类似，宽度标准也会根据不同的端子类型和应用领域有所不同。
在一般的低压、低电流的应用场景中，端子接线的宽度标准一般会在1mm至1.5mm之间。
这是因为低电流下，端子对于电阻和热量的要求相对较低，宽度标准也相应较低。
而在高压、高电流的应用场景中，端子接线的宽度标准则会相应提高。
高电流时，通过增加接线的宽度，可以减小导线的电阻和热量产生，提高电气连接的稳定性。
因此，这类端子的宽度标准一般会在1.5mm至2mm之间。
不同型号、不同规格的端子在宽度标准上也会有所不同，需要根据实际情况进行调整。
同时，在压接过程中，应避免过度压接导致宽度不满足标准。
总结：端子接线压接的高度和宽度标准是保证电气连接质量和可靠性的重要因素。
jst端子压接标准

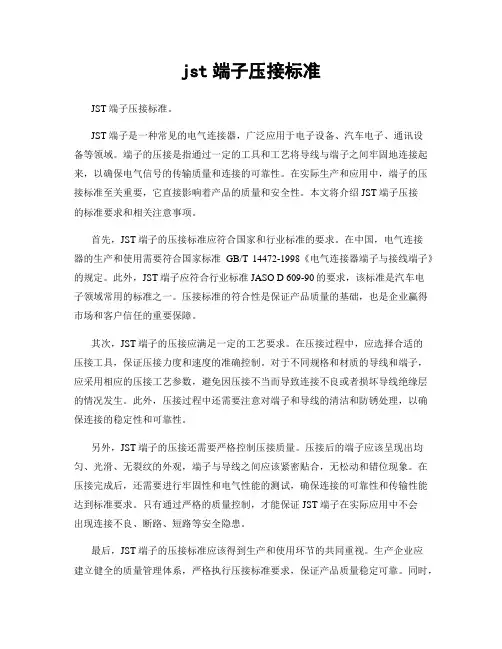

jst端子压接标准JST端子压接标准。
JST端子是一种常见的电气连接器，广泛应用于电子设备、汽车电子、通讯设备等领域。
端子的压接是指通过一定的工具和工艺将导线与端子之间牢固地连接起来，以确保电气信号的传输质量和连接的可靠性。
在实际生产和应用中，端子的压接标准至关重要，它直接影响着产品的质量和安全性。
本文将介绍JST端子压接的标准要求和相关注意事项。
首先，JST端子的压接标准应符合国家和行业标准的要求。
在中国，电气连接器的生产和使用需要符合国家标准GB/T 14472-1998《电气连接器端子与接线端子》的规定。
此外，JST端子应符合行业标准JASO D 609-90的要求，该标准是汽车电子领域常用的标准之一。
压接标准的符合性是保证产品质量的基础，也是企业赢得市场和客户信任的重要保障。
其次，JST端子的压接应满足一定的工艺要求。
在压接过程中，应选择合适的压接工具，保证压接力度和速度的准确控制。
对于不同规格和材质的导线和端子，应采用相应的压接工艺参数，避免因压接不当而导致连接不良或者损坏导线绝缘层的情况发生。
此外，压接过程中还需要注意对端子和导线的清洁和防锈处理，以确保连接的稳定性和可靠性。
另外，JST端子的压接还需要严格控制压接质量。
压接后的端子应该呈现出均匀、光滑、无裂纹的外观，端子与导线之间应该紧密贴合，无松动和错位现象。
在压接完成后，还需要进行牢固性和电气性能的测试，确保连接的可靠性和传输性能达到标准要求。
只有通过严格的质量控制，才能保证JST端子在实际应用中不会出现连接不良、断路、短路等安全隐患。
最后，JST端子的压接标准应该得到生产和使用环节的共同重视。
生产企业应建立健全的质量管理体系，严格执行压接标准要求，保证产品质量稳定可靠。
同时，用户在选用和安装JST端子时，也应该重视压接标准的要求，避免因为使用不当而造成电气连接故障和安全事故。
总之，JST端子的压接标准是保证产品质量和安全性的重要环节，它不仅关乎企业的生产和市场竞争力，也关乎用户的电气安全和设备的可靠性。
端子压接 标准
端子压接标准1. 端子压接的定义端子压接是一种电线连接技术，通过使用端子和压接工具将电线与插座、插头或连接器等电器设备连接起来。
它能够提供可靠的电气连接，并能够承受一定的电流和电压。
2. 端子压接的标准端子压接技术在不同的国家和地区有着不同的标准和规范。
下面将介绍一些常见的标准。
2.1. DIN标准DIN标准是德国制定的电气连接端子的标准。
根据DIN标准，端子的尺寸、电气性能和连接方式等都有明确的规定。
这样一来，不同厂家生产的端子可以互换使用，保证了连接的可靠性和一致性。
2.2. IEC标准IEC标准是国际电工委员会制定的电气设备的国际标准。
在IEC标准中，有关端子压接的规范主要包括电器连接器插座的尺寸、连接方式、接触电阻、电流容量等方面的要求。
2.3. UL标准UL标准是美国制定的电器安全标准，对一系列电器产品的安全性进行了规范。
对于端子压接来说，UL标准主要关注端子的材料、结构、电气性能、温度和电流等方面的要求，确保端子连接的安全可靠。
3. 端子压接的工具和方法为了进行端子压接，我们需要一些特殊的工具。
下面介绍几种常见的端子压接工具和方法。
3.1. 端子压接钳端子压接钳是一种专门用于压接电线和端子的工具。
它通常由钳头、压接孔和手柄构成。
在使用端子压接钳时，首先将电线的末端插入压接孔中，然后用钳头施加力气，将电线压接到端子上。
3.2. 自动端子压接机自动端子压接机是一种能够自动完成端子压接的设备。
它通常由一个电动机、控制系统和压接针等部件组成。
使用自动端子压接机可以提高生产效率，减少人力成本。
3.3. 端子压接方法在进行端子压接时，应注意以下几点：•选择合适的端子和电线材料，确保它们可以相互兼容。
•在压接之前，应检查电线和端子的接触面是否干净，无油污和腐蚀物。
•确保电线插入端子的深度适当，不过分或不足。
4. 端子压接的质量控制端子压接的质量控制是确保连接的可靠性和安全性的重要步骤。
以下是一些常见的质量控制措施。
端子压接技术规范

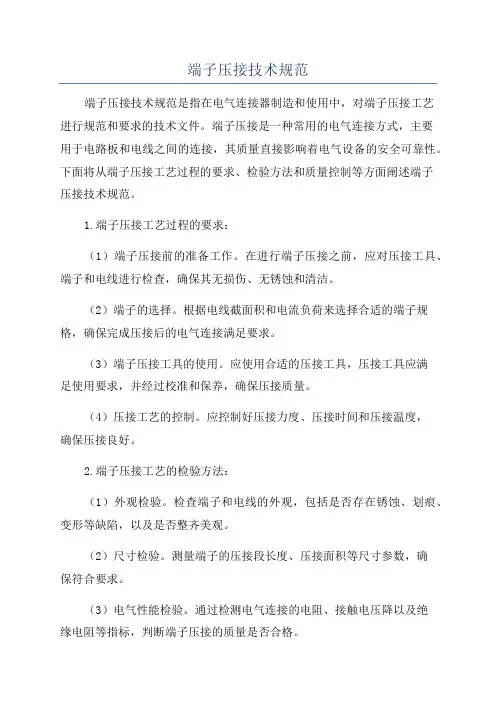

端子压接技术规范端子压接技术规范是指在电气连接器制造和使用中，对端子压接工艺进行规范和要求的技术文件。
端子压接是一种常用的电气连接方式，主要用于电路板和电线之间的连接，其质量直接影响着电气设备的安全可靠性。
下面将从端子压接工艺过程的要求、检验方法和质量控制等方面阐述端子压接技术规范。
1.端子压接工艺过程的要求：（1）端子压接前的准备工作。
在进行端子压接之前，应对压接工具、端子和电线进行检查，确保其无损伤、无锈蚀和清洁。
（2）端子的选择。
根据电线截面积和电流负荷来选择合适的端子规格，确保完成压接后的电气连接满足要求。
（3）端子压接工具的使用。
应使用合适的压接工具，压接工具应满足使用要求，并经过校准和保养，确保压接质量。
（4）压接工艺的控制。
应控制好压接力度、压接时间和压接温度，确保压接良好。
2.端子压接工艺的检验方法：（1）外观检验。
检查端子和电线的外观，包括是否存在锈蚀、划痕、变形等缺陷，以及是否整齐美观。
（2）尺寸检验。
测量端子的压接段长度、压接面积等尺寸参数，确保符合要求。
（3）电气性能检验。
通过检测电气连接的电阻、接触电压降以及绝缘电阻等指标，判断端子压接的质量是否合格。
3.端子压接质量控制：（1）压接过程的记录。
对每次压接工艺过程进行记录，包括端子和电线的规格、工具的使用、压接力度等，以便追溯和分析问题。
（2）压接质量的可靠性检验。
定期抽样检验压接质量，使用对比法和实际应用环境的验证，评估压接质量的可靠性。
（3）工艺参数的调整和改进。
通过分析压接工艺过程中出现的问题，调整和改进工艺参数，提高压接质量。
在端子压接技术规范中，还可以包括对端子压接工具和设备的要求、操作人员的培训和工艺指导、质量管理体系的建立和运行等内容。
通过对端子压接工艺的规范和要求，可以提高电气连接的可靠性和安全性，减少电气故障和事故的发生，保障电气设备的正常运行。
端子压接标准规范报告

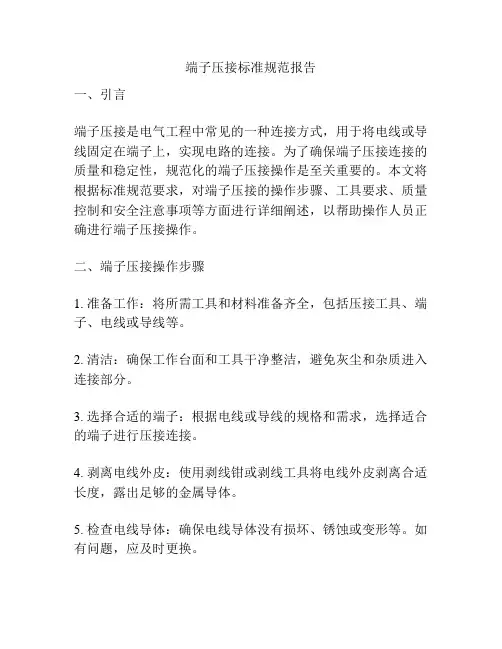

端子压接标准规范报告一、引言端子压接是电气工程中常见的一种连接方式，用于将电线或导线固定在端子上，实现电路的连接。
为了确保端子压接连接的质量和稳定性，规范化的端子压接操作是至关重要的。
本文将根据标准规范要求，对端子压接的操作步骤、工具要求、质量控制和安全注意事项等方面进行详细阐述，以帮助操作人员正确进行端子压接操作。
二、端子压接操作步骤1. 准备工作：将所需工具和材料准备齐全，包括压接工具、端子、电线或导线等。
2. 清洁：确保工作台面和工具干净整洁，避免灰尘和杂质进入连接部分。
3. 选择合适的端子：根据电线或导线的规格和需求，选择适合的端子进行压接连接。
4. 剥离电线外皮：使用剥线钳或剥线工具将电线外皮剥离合适长度，露出足够的金属导体。
5. 检查电线导体：确保电线导体没有损坏、锈蚀或变形等。
如有问题，应及时更换。
6. 确定端子压接位置：根据需要，确定压接位置，并在端子上标记。
7. 插入电线：将剥离后的电线导体插入端子中，确保插入深度适当，不要插入过深或不够深。
8. 使用压接工具：根据端子压接工具的使用说明，正确使用压接工具将端子与电线固定连接。
9. 检查连接质量：检查压接连接是否牢固、紧密，电线是否正常插入到端子中。
10. 保护端子：使用绝缘套管或绝缘胶带等材料对压接连接的端子进行绝缘保护。
三、工具要求1. 剥线钳或剥线工具：用于剥离电线外皮，露出导体。
2. 压接工具：根据不同的压接端子型号和规格，选择合适的压接工具进行连接。
3. 隔离工具：用于在压接连接后，对端子进行绝缘保护。
4. 清洁工具：保持工作台面和工具的清洁，减少杂质对连接质量的影响。
四、质量控制端子压接连接的质量直接关系到电路的安全和可靠性，因此质量控制至关重要。
以下为端子压接连接的质量控制要点：1. 端子选择：根据电线或导线规格选择合适的端子，确保连接紧密、稳定。
2. 压接工具：选择符合规范要求的压接工具，确保压接力度适中、均匀。
端子压接技术标准
端子压接技术标准
一、引言
端子压接技术是一种常见的电气连接技术，用于连接不同电气设备或电线电缆。
进行合适的端子压接是确保电气连接可靠和安全的关键。
为了确保端子压接质量，保证连接的稳定性和导电性能，国际上制定了端子压接技术的一系列标准。
本文将介绍几个常见的端子压接技术标准，并详细解析标准的内容和要求。
二、UL486标准
UL 486标准是美国安全试验实验室（Underwriters Laboratories，简称UL）发布的一个端子压接技术标准。
该标准主要涵盖了端子压接的分类、尺寸要求、压接工具的要求、压接电线的要求等内容。
其中最重要的要求是端子压接应遵循规定的压接工具和适当的压接力度，以确保压接连接的稳定性和导电性。
五、端子压接技术的常见问题和注意事项
在进行端子压接时，除了遵循标准的要求外，还应注意一些常见问题和注意事项。
首先，应选择适当的端子和压接工具，确保其相互匹配。
其次，在压接过程中，应严格控制压接力度和时间，以避免因过度压接而导致的端子损坏或变形。
此外，应定期检查和维护压接工具的状态，保持其良好的使用状态。
六、结论。
端子压接标准
端子压接标准端子压接是一种常见的电气连接方式，它通过压接工具将导线和端子之间的连接牢固地压接在一起，以实现电气连接。
端子压接的质量直接关系到设备的安全可靠运行，因此在进行端子压接时，必须要按照相关的标准进行操作，以确保连接的质量和可靠性。
本文将介绍端子压接的标准要求，以及在实际操作中应该注意的事项。
首先，端子压接的标准要求包括压接工具的选择和使用、导线的准备和端子的选择等方面。
在进行端子压接之前，首先要选择适合的压接工具，通常情况下应该选择专用的压接工具，以确保压接的力度和均匀性。
同时，在进行压接之前，需要对导线进行必要的处理，包括去除绝缘层、修剪导线末端等，以确保连接的牢固性和导电性。
另外，在选择端子的时候，也需要根据实际的使用环境和要求进行选择，确保端子的材质和规格符合要求。
其次，在进行端子压接时，需要注意的事项包括压接力度、压接时间和压接温度等方面。
在使用压接工具进行压接时，需要根据压接工具的要求和实际情况进行力度的控制，以确保压接的牢固性和均匀性。
同时，在进行压接时，也需要控制好压接的时间和温度，避免因为过长的压接时间或者过高的温度导致连接的质量下降，甚至出现连接失效的情况。
此外，在进行端子压接时，还需要注意连接的检测和保护等方面。
在进行端子压接之后，需要对连接进行必要的检测，包括连接的牢固性和导通性等，以确保连接的质量符合要求。
同时，在连接完成之后，还需要对连接进行必要的保护，包括绝缘层的处理和防护措施等，以确保连接在使用过程中不会受到外界环境的影响，保证连接的可靠性和安全性。
总之，端子压接是一项重要的电气连接工艺，它直接关系到设备的安全可靠运行。
在进行端子压接时，必须要按照相关的标准要求进行操作，以确保连接的质量和可靠性。
只有在严格按照标准要求进行操作，并且在实际操作中注意各个环节的细节和要求，才能够保证端子压接的质量和可靠性，为设备的安全运行提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.范围
本文件作为通用指导性文件适用于CODEN青岛工厂端子压着作业。
本文件定义了开式端子的压接及测试的标准，同时适用于手工和自动机器压着。
当本文件与具体的作业性文件在内容上会有不同甚至冲突时，应按照作业性文件的为准。
2．参考文件
GB-T18290-2
DINEN60352-2
3.内容
3.1端子基础知识
端子各部分功能：
嵌合区：
接触导电，与对应的连接器端子接触导电。
其接触程度决定了导电的效果。
变形、脏污、镀层不良都会使其功能上受影响，甚至成为导致故障的致命原因。
导体压接部：
是端子与线材连接的重要部分。
通常，压接后的管理，包括对压接高度、宽度、拉拔力、截面分析等。
其中压接高度是最重要的管理项目。
绝缘压接部：
将线材的绝缘外皮铆住，具有保护作用。
当压接较松时，绝缘压接片很容易从线上脱落，无法缓冲外部压力，而产生断线不良。
压接过紧时，线芯会受到损伤，也会发生断线不良。
钟形口：
压着时在导体压接处钟形口的圆弧结构能减轻对线芯的损伤,如果没有喇叭口或是钟形口形状不良，都会导致线芯受到损伤，甚至会导致断线。
拉拔力也会不合格。
逆止卡爪（卡口片）：
具有锁住端子的作用。
如果此部份变形,插入塑壳及主体后,会出现脱落等不良。
尾料片：
产生于端子与料带分离的连桥残余。
长度过大容易伤线。
3.2端子压着过程:
3.3压接完成品标准：
在拉拔力和压着高度保证的前提下,压着状态应满足的以下要求：
1.绝缘压着区应能同时可见导体和绝缘外皮。
目测参考：导体与绝缘皮各占1/2
2.绝缘压接区应有至少保证紧密包裹绝缘外皮的圆周长的1/2。
3.导体压接区应可见芯线(导体)伸出，但不能太大。
尺寸要求：0.2~1.0mm
4.嵌合部不可变形,逆止卡爪不可变形。
5.导体压着部，绝缘体压着部两压接片之间不可有间隙。
6.钟形口）可以在导体压接片的两侧形成，也可以只在如图的这一侧形成
钟形口轴向长度不可过小或过大。
其尺寸取决于所压接的线材，可参考以下：
0,03-0,56mm2(AWG32-20):0,25±0,15mm
0,30-0,81mm2(AWG22-18):0,3±0,15mm
7.尾料片应可见，但长度不可太大。
尺寸要求：max0.5mm.
8.端子上下弯曲不大于5°
9.端子左右弯曲不大于3°
10.端子扭曲不大于5°
3.4导体压着截面分析：
3.4.1压着截面切片的制做要求：
切面应垂直于线的轴向方向，在压接区域的最中间位置进行选取。
但同时，当导体压接区压接端子上设置有规则凸起时，应进行相应避开。
为了获取较好的截面效果，应对切片截面进行研磨和蚀刻。
1.压接高度：
一般端子厂家会提供具体产品所对应的压着高度。
线材型号压着高度公差
0,03-0,20mm2(AWG32-24) ±0,02mm
0,20-0,50mm2(AWG24-20) ±0,03mm
0,30-0,81mm2(AWG22-18) ±0,04mm
B.
*以下为UL1007线压着时参考值。
*抗拉力强度规格为导体压着区的抗拉力强度。
压接宽度尺寸一般由压接刀具的控制。
在生产控制中，一般用测量控制用压接宽度来检查实际的压接宽度是否受控。
支撑角度：
≤30°
支撑长度：
≥0.1mm
最小间隙R:
≥0.1倍端子材料厚度
毛刺高度：
≥1倍端子材料厚度
毛刺宽度：
≤0.75倍端子材料厚度
底边厚度：
≥0.75倍端子材料厚度
压接后不可使端子产生裂纹
NGNG
压接应充分，不可存在间隙不良
NG
绝缘压着部的绝缘皮去除），如图以25mm/分钟的速度，进行拉拔力试验。
3.6导体压着高度测量
0.03–0.20mm2(AWG32-24):±0.02mm
0.20–0.50mm2(AWG24-20):±0.03mm
0.30–0.81mm2(AWG22-18):±0.04mm
3.7绝缘压接：
在不进行导体压接的情况下，在规定长度处如图进行动作，在一个周期内，压着不能有松动。
良好的压接：
1．压接应能确保端子至少能压住线材绝缘皮的1/2周长的长度。
OKNG
2．端子爪在压接后，应能够形成互相支撑，至少应保证两端子爪互相接触。
OKNG
3．端子爪可以刺入绝缘体但不可刺穿绝缘外皮接触到导体。
