电缆线电容测试方法
测量电容好坏的简单方法
测量电容好坏的简单方法测量电容器的好坏是在电子维修和电路设计中非常常见的任务，以下是一种简单的方法，需要使用一个数字电表或万用表。
这种方法可以初步判断电容器是否正常工作。
不过，请注意，对于一些大容值、高电压的电容，这种方法可能不够精确，需要更高级的测试设备。
所需工具和材料：1. 一个数字电表或万用表，确保它可以测试电容。
2. 一根连接电缆。
步骤：1. 断电并放电：首先，确保断开电源，特别是如果您在维修某个设备时进行测试。
接下来，如果电容器曾经充电，请使用一个电阻引脚或类似的工具将电容完全放电，以确保您的安全。
2. 选择测试电表：设置您的数字电表或万用表以测试电容。
通常，电表上有一个电容符号，表示电容测试模式。
选择适当的电容范围，以确保您可以测量到电容的值。
3. 连接电缆：将电表的测试引线连接到电容器的引脚上。
一般来说，电容器有两个引脚，通常标有“+”和“-”或“C+”和“C-”。
将一个测试引线连接到一个引脚，另一个连接到另一个引脚。
4. 测量电容：打开电表并观察其读数。
电表将显示电容器的电容值，通常以法拉（Farad）为单位。
如果电容器工作正常，您将看到一个接近其额定电容值的读数。
例如，一个10微法（uF）的电容器，正常情况下应该在9.8到10.2微法之间。
5. 测试极性：某些电容器在极性方面很重要，确保您正确地连接了测试引线，否则读数可能会出错。
如果电容有明确的极性标记，请按照标记连接引线。
请注意，这种方法只能初步检查电容器的工作状态。
如果您需要更精确的测量或遇到了电容器工作异常的情况，最好使用专业的电容测试设备，或者将设备送到专业的维修中心进行检测和更换。
不要忘记在测试前断电和放电，以确保您的安全。
测量电容方法
测量电容方法电容是电子电路中常见的元件，用于储存电荷和调节电流。
在电子设备维修和实验研究中，准确测量电容值对于电路分析和元件选择至关重要。
本文将介绍几种常见的测量电容的方法，包括使用万用表、LCR电桥以及示波器等。
一、使用万用表测量电容值万用表是测量电路中常用的仪器，它可以用来测量电压、电流和电阻等基本参数。
在测量电容时，我们可以采用以下步骤：步骤1：确保电容元件不带电，拔出电源。
步骤2：选择万用表上的电容量测量档位，并插上电容测试引线。
步骤3：将电容元件的两个引脚连接至万用表的测试引线，注意引线的极性与电容端子的极性一致。
步骤4：读取万用表上显示的电容值，记下测量结果。
举例说明：以一个电容值为100μF的电容元件为例，按照上述步骤进行测量，万用表可能显示电容值为99.5μF，由于万用表的测量误差，我们可以认为这个电容元件的电容值约为100μF。
二、使用LCR电桥测量电容值LCR电桥是一种专门用于测量电感、电容和电阻的仪器，相较于万用表，精确度更高。
以下是使用LCR电桥进行电容测量的步骤：步骤1：确保电容元件不带电，拔出电源。
步骤2：打开LCR电桥，并将测量模式设置为电容测量。
步骤3：将电容元件的两个引脚连接至LCR电桥的测试夹具。
步骤4：等待仪器自动进行测量，并读取测量结果。
步骤5：记下测量结果，即所测得的电容值。
举例说明：在使用LCR电桥测量电容时，如果测量结果为100.2μF，这意味着电容元件的电容值约为100.2μF。
三、使用示波器测量电容值示波器是一种常用于显示电压波形的仪器，它也可以用于测量电容值。
以下是使用示波器进行电容测量的步骤：步骤1：确保电容元件不带电，拔出电源。
步骤2：将示波器设为适当的测量范围，选择电容测量模式。
步骤3：将电容元件的正负极分别连接至示波器的两个输入端。
步骤4：观察示波器屏幕上显示的波形，并记录下示波器上显示的周期时间。
步骤5：使用计算公式 C = τ/Ω，其中C为电容值（单位为法拉F），τ为示波器上显示的周期时间，Ω为示波器的阻抗。
通过测试电容测试线缆长度的方法
关 系 ： １ ３ （ ｌ Ｒ） ，可 以得 出 ： ｆ ． ／ Ｒ＋ ２ｃ ＿４ ２ ｆ／ ＝ ２Ｃ ，因 为 ｆ＝ ｌ ， ＝ ２ｔ ｌ２Ｃ／１ ｆ ｌ ｎ ／ ｔ ｎ／ ｔ２ ，所 以
器 与 被 测 电 容组 成 多 谐 振 荡 器 电路 。 ５ ５定 时 器 的 电路 原 理 图 及 管 脚 排 ５
电子 电路 ｆ 得 最 多 的是 前 两 种 方 式） 用 。
用 ５５定 时器组 成的多谐振荡器 的 ５
原 理 图 如 图 ３所 示 。 Ｒ 、 Ｃ是 外 接 元 。Ｒ 、
容的充放 电时 间来 计算 电容 的大小 ， 但 是长度 一米的普 通 ５类网络线的 电容大 概只有 ４ ｐ 左右 ，如果只通过测试单次 ９ｆ 充 放电的时间很 难精确测量出电容 的大
小 ， 且 测试 的 随机 误 差 也 比较 大 。 以 而 所 如果能多 次测量 电容 的充放 电时 间 ， 就
值进行数据修正 ，从而实现对大部分线
缆 的长度测试。
时， 可通过 一个 ００ Ｆ旁路 电容接地 。 ．ｌ
４端 为触发器复位 端 ，不用 时应 接高 电
平 。总 之 ．５ ５ ５相 当 于一 个 可 用 模 拟 电压
来控制翻转的 Ｒ Ｓ — 触发器 。 ５ ５电路有无稳态 、 ５ 单稳态和双稳态
通过测试 电容测试线缆长度的方法
口 柳 州市交通学校 潘 雪玲
【 要】 摘 测试线缆长度一般可以采
用 测 试 电 阻值 或 者 测 试 电容 值 的 方 式 来 实现 ，采 用 测 试 电 阻的 方式 需要 将 线 缆
的 另 一 端短 路 起 来 ， 作过 于复 杂 。 果 操 如 采 用 测 试 电容 的 方 式 。可 以 只在 一 端操 作 就 可 以 完 成测 试 过 程 ， 有 明显 优 势 。 具
电缆电容测试原理
电缆电容测试原理
电缆电容测试是一种用于测量电缆绝缘质量的方法，其原理基于电容的特性。
具体的工作原理如下：
1.基本原理：电容是指两个导体之间隔一层绝缘介质时所能存储的电荷量。
在电缆中，导体之间由绝缘材料隔开形成电容。
2.测试方法：电缆电容测试一般采用交流电源进行。
测试时，将测试仪器的电极连接到电缆的两个导体上，通常一个电极与导体接触，另一个电极与大地接触。
3.电容测量：交流电源会施加一定频率的电压信号在电缆上，这个信号将导致电缆中的电荷在导体与绝缘之间来回移动。
通过测量电缆上的电流和施加的电压之间的相位差，可以得到电缆的电容值。
4.分析结果：根据电缆的电容值，可以判断电缆绝缘的质量状况。
通常情况下，良好的绝缘质量会表现为较低的电容值，而存在缺陷或老化的绝缘则可能导致电容值增加。
总结起来，电缆电容测试通过施加交流电压信号并测量电流和电压之间的相位差，从而得到电缆的电容值。
通过分析电容值，可以评估电缆绝缘质量的状况，并判断是否存在绝缘缺陷或老化问题。
这是一种常用的电缆绝缘测试方法，用于保证电缆系统的稳定性和安全性。

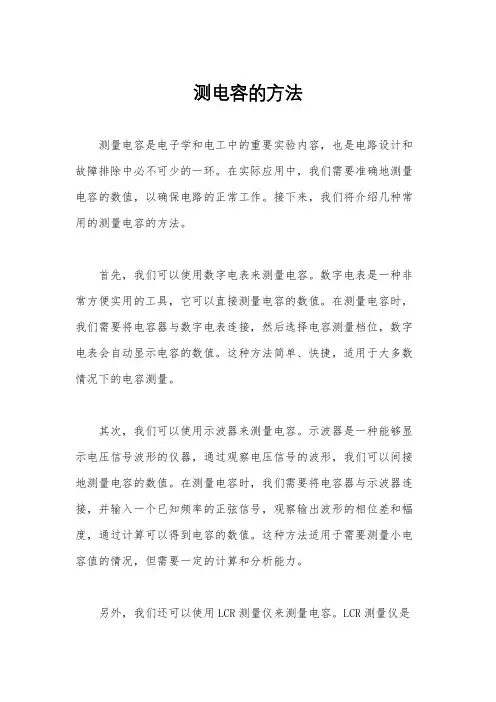

测电容的方法
测电容的方法测量电容是电子学和电工中的重要实验内容，也是电路设计和故障排除中必不可少的一环。
在实际应用中，我们需要准确地测量电容的数值，以确保电路的正常工作。
接下来，我们将介绍几种常用的测量电容的方法。
首先，我们可以使用数字电表来测量电容。
数字电表是一种非常方便实用的工具，它可以直接测量电容的数值。
在测量电容时，我们需要将电容器与数字电表连接，然后选择电容测量档位，数字电表会自动显示电容的数值。
这种方法简单、快捷，适用于大多数情况下的电容测量。
其次，我们可以使用示波器来测量电容。
示波器是一种能够显示电压信号波形的仪器，通过观察电压信号的波形，我们可以间接地测量电容的数值。
在测量电容时，我们需要将电容器与示波器连接，并输入一个已知频率的正弦信号，观察输出波形的相位差和幅度，通过计算可以得到电容的数值。
这种方法适用于需要测量小电容值的情况，但需要一定的计算和分析能力。
另外，我们还可以使用LCR测量仪来测量电容。
LCR测量仪是一种专门用于测量电感、电容和电阻的仪器，它能够提供更加精确和全面的测量结果。
在测量电容时，我们只需要将电容器与LCR测量仪连接，并选择相应的测量模式，仪器会自动显示电容的数值。
这种方法适用于对电容精度要求较高的情况，但需要有一台专门的测量仪器。
最后，我们还可以通过自制简易测量电容的电路来进行测量。
这种方法适用于一些简单的电路实验和教学演示。
通过使用标准电阻和已知频率的信号源，我们可以构建一个简易的RC电路，通过测量电压和电流的相位差和幅度，可以间接地计算出电容的数值。
这种方法虽然简单，但需要一定的电路设计和分析能力。
总之，测量电容是电子学和电工中的重要内容，我们可以根据实际需求选择合适的测量方法。
无论是使用数字电表、示波器、LCR 测量仪还是自制电路，都需要注意测量的准确性和精度，以确保电路的正常工作和性能的稳定。
希望以上介绍的方法能够对大家有所帮助，谢谢阅读！。
电容测量方法
电容测量方法
电容测量方法:
1. 手动测量法: 使用电容表和外部电源进行测量。
将电容器与电容表连接，然后通过外部电源施加直流电压，记录电容表的读数。
根据所施加的电压和电容表的读数计算电容值。
2. 充放电法: 利用充电和放电的过程来测量电容值。
首先将电容器充电到一定电压，然后通过计算充电过程中电流的变化率得到电容值。
同样地，通过放电过程中电流的变化率也可以得到电容值。
3. 振荡法: 这种方法使用电容和电感组成的谐振电路来测量电容值。
通过测量谐振频率可以计算得到电容值。
4. 桥式测量法: 利用电容器与其他电阻或电感连接成电容桥电路，通过调节电桥平衡得到电容值。
这种方法适用于测量小电容值。
5. 示波器法: 利用示波器测量电容器在充放电过程中电压的变化曲线，通过计算波形特征来得到电容值。
注意：以上方法都需要合适的测量设备和相关电路，且在进行测量时需要注意安全操作，避免电击等意外发生。
测量电容的实验方法及注意事项
测量电容的实验方法及注意事项电容是电路中常见的基本元件，具有存储电荷和平滑电压的功能。
在实际应用中，测量电容值是非常重要的。
本文将介绍测量电容的实验方法以及注意事项。
一、直流法测量电容直流法是测量电容最常用的方法之一。
其原理是通过充电或放电过程来测量电容器的电压变化，从而计算出电容的值。
实验步骤：1. 准备一台直流电源、一个电容器和一个电压计。
2. 将直流电源的正极与电容器的正极相连，负极与电容器的负极相连。
3. 将电压计的正极连接到电容器的正极，负极连接到电容器的负极。
4. 打开电源，记录下电压计的读数。
5. 关闭电源，等待电容器放电完毕，再次记录下电压计的读数。
6. 根据电压的变化量计算电容的值。
电容的计算公式为 C = Q / V，其中 C 为电容的值，Q 为电容器存储的电量，V 为电压的变化量。
注意事项：1. 实验时要确保电源的电压稳定，并避免过高的电压对电容器造成损坏。
2. 为了提高测量精度，应该进行多次实验并取平均值。
3. 在放电过程中，要等待电容器完全放电，避免误差的产生。
二、交流法测量电容交流法是另一种常用的测量电容的方法。
该方法利用交流信号通过电容器时产生的相移来计算电容的值。
实验步骤：1. 准备一台交流信号发生器、一个电容器、一个电阻和一个示波器。
2. 将交流信号发生器的输出端连接到电阻的一端，另一端连接到电容器的一端，再将另一端的电容器连接到示波器的输入端。
3. 调节交流信号发生器的频率，并观察示波器上的波形。
4. 测量电容器和电阻之间的相移角度，并根据相移角度计算电容的值。
电容计算公式为C = 1 / (2πfR) ，其中 C 为电容的值，f 为信号发生器的频率，R 为电阻的阻值。
注意事项：1. 实验时要选择适当的频率范围，以保证测量结果的准确性。
2. 注意电容器的极性，确保正确连接电容器。
3. 在测量过程中，保持电路的稳定，避免干扰信号的产生。
综上所述，测量电容的实验方法主要包括直流法和交流法。
电容的测量方法
电容的测量方法电容是电路中常见的元件之一，它用来存储电荷并具有储能的功能。
在电子电路设计和维护中，经常需要对电容进行测量，以确保电路的正常工作。
本文将介绍几种常见的电容测量方法，希望能对大家有所帮助。
首先，最简单的电容测量方法是使用万用表。
将万用表调至电容测量档位，然后将电容两端的引线分别连接到万用表的测试端子上，即可读取电容的数值。
需要注意的是，测量电容时要确保电容已经完全放电，否则可能会对万用表产生影响。
其次，可以利用示波器进行电容的测量。
示波器是一种用来显示电信号波形的仪器，通过将电容与示波器连接，可以观察到电容充放电的波形。
根据波形的特点，可以计算出电容的数值。
这种方法适用于对电容的动态特性进行分析。
另外，还可以利用LCR（电感、电容、电阻）测试仪进行电容的测量。
LCR测试仪是一种专门用来测试电感、电容和电阻的仪器，通过选择电容测试档位，将电容连接到测试端子上，即可读取电容的数值。
LCR测试仪通常还可以同时测量电容的等效串联电阻和等效串联电感，对于一些特殊要求的电路设计和分析非常有用。
最后，还可以利用交流电桥进行电容的测量。
交流电桥是一种用来测量电阻、电感和电容的仪器，通过调节电桥的平衡，可以得到电容的准确数值。
这种方法适用于对电容的精确测量，对于一些对电容精度要求较高的场合非常有用。
总之，电容的测量方法有很多种，不同的方法适用于不同的场合。
在实际工作中，可以根据具体的需求选择合适的测量方法，以确保电路的正常工作和性能的稳定。
希望本文介绍的电容测量方法能对大家有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆线寄生电容测试设计
设计一个电缆寄生电容测试系统，要求：
1．给出测试原理；
2．给出测试系统原理图。
设计过程：
1）测试原理框图
图1 电缆电容测试原理框图
时钟信号由石英晶振形成2MHz, 再采用4分频电路实现时钟信号。
多路电子开关由CC B器件实现。
检测电路采用具有场效应管做输入的高输入阻抗运放，因而具有很低4066
V。
的输入电流和低失调电压。
为了提高测量精度，采用集成稳压电路实现高稳定电压源
C 2）测试原理说明
图2 电容充放电原理图
CMOS 开关1K 和2K 受时钟信号P C 控制，其通断时序见图1所示。
在1K 通，2K 断期间, A 点接到电压源C V 上，对X C 充电。
后半周期，1K 断，2K 通,X C 上的电荷泄放。
此
时，X C 一端B 点接地，另一端A 点接到虚地。
因此，在后半周期中，
X C 上的电荷C X Q V C =全部泄放掉。
在时钟脉冲控制下,充放电过程以频率1f T =。
重复进行, 因而平均放电电流为：
m C X I V C f =⋅⋅
该电流被转换成电压并通过C 而平滑,最后给出一个直流输出电压：
0f m f C X V R I R V C f =⋅=⋅⋅⋅
其中，开关1K 、2K 、3K 、4K 受时钟脉冲控制。
1K 与3K 通、2K 与4K 断时为充电状态， 1K 与3K 断、2K 与4K 通时为放电状态。
在P C 作用下，便形成对X C 的周期充电和放电，并在电荷检测器输出端产生一个正比于X C 的直流电压。
如果考虑到屏蔽与X C 两极板的寄生电容以及与X C 相连的开关的杂散电容，有图2的
电路模型。
其中，SA C 、SB C 分别为A 、B 电极板与屏蔽之间的寄生电容。
1P C 、2P C 、3P C 、4P C 分别为传感器连接到开关1K 、2K 、3K 和4K 的杂散电容。
X R 为漏电阻,一般很大。
C 为去耦电容，m X C C ,其目的是去除输入端的瞬态电压尖峰信号。
f f f T R C =⋅一般较大。
图3 电容等效电路图
A) 充电过程：
当时钟信号变高电平时, 1K 和3K 接通,开始对X C 充电(此时2K 和4K 处于断开状态)。
X C 上的电压很快（约20ns ) 被充电到C V 。
令014SA P P C C C C =++，023SB P P C C C C '=++。
与0C 有关的各电容器的电压也被充电到C V ，而与B 极相连的所有寄生电容0C '均通过3K 被放电至零电位。
B) 放电过程：
当时钟信号变低电平时, 1K 与3K 断开, 2K 闭使B 极板与保持虚地的检测计输入端相接, 然后4K 接通。
经过很短时间（约20ns ) ,使X C 和0C 的电位放电到零电位。
只有X C 和0C '中的放电电流流经检测计，因此，0C 对测量X C 没有影响。
由于在2K 接通前，0C '处于零电位，当2K 接通后，0C '从检测器输入端拉走的电荷为：
0Q C V '''=⋅
由于在检测极B 与地之间无电流泄放通道，在放电间隔内流过检测器的全部电荷为
0X C Q C V C V ''=+。
当检测器的放大器的开环增益1000>时，V '小于5mV 。
若取5C V V =，则检测器对0C '的灵敏度远远小于对X C 的灵敏度。
由于：
0/50.001/5X C Q C V mV Q C V V
''∂∂=≤=∂∂ 因此，0C '对X C 的测量的影响很小。
