【CN210174723U】一种房车用雨水收集循环利用滴灌系统【专利】

合集下载

一种雨水收集灌溉装置[发明专利]

专利名称：一种雨水收集灌溉装置
专利类型：发明专利
发明人：陈兴亮,代全,陈城波,陈骏杰,张秋菊,陈东波申请号：CN202210238933.9
申请日：20220311
公开号：CN114607009A
公开日：
20220610
专利内容由知识产权出版社提供
摘要：一种雨水收集灌溉装置，包括集水器、封盖、存水器和导流管；所述集水器为上部开口的槽型，所述集水器的底部设有第一雨水口，所述封盖连接在集水器的下方，所述封盖的顶部设有与第一雨水口同轴的第二雨水口，所述存水器套设在封盖中，且所述存水器的下部向下伸出于封盖，所述存水器的底部设有第三雨水口，所述导流管固定连接在存水器的底部，所述导流管呈上大下小的圆台形，所述导流管的底部设有第四雨水口。

此雨水收集灌溉装置能够收集天空中掉落下来的雨水，可以防止雨水直接从地表流失，最终渗入土地中供周围的植物吸收，不仅提高了雨水的利用率，而且可以防止地表发生洪涝和水土流失。

申请人：广州地空防水科技有限公司
地址：510650 广东省广州市天河区长兴路135号203房
国籍：CN
更多信息请下载全文后查看。

雨水收集系统[实用新型专利]

专利名称：雨水收集系统
专利类型：实用新型专利
发明人：李德胜,朱国平
申请号：CN201721450918.1申请日：20171102
公开号：CN207419676U
公开日：
20180529
专利内容由知识产权出版社提供
摘要：本实用新型公开了雨水收集系统，解决了目前对雨水的收集循环利用成本高、分配不够合理的弊端，其技术方案要点是包括集水池、沉淀池、过滤池及用于连接并输送水源的输送装置，沉淀池与过滤池之间还设置有用于初级储水的初存装置，初存装置的一侧固接有用于输送浇灌用水的浇灌装置；过滤池的一侧还固设有用于对过滤后的水源进行终极存储的终存装置，终存装置一侧固接有用于提供生活用水的用水装置；输送装置安装有用于控制水源由集水池向终存装置依次单向流通的输送单向阀组件，本实用新型的雨水收集系统，能够合理的对收集的雨水进行分配，减少器件的损耗使得更加的经济高效。

申请人：北京京水旺源园林绿化工程有限公司
地址：102600 北京市大兴区黄村镇黄村西大街65号院23号1层158室
国籍：CN
更多信息请下载全文后查看。

一种雨水收集利用系统的制作方法及专利技术

一种雨水收集利用系统的制作方法本实用新型涉及工地水资源再利用技术领域，尤其涉及一种雨水收集利用系统。

背景技术：节能减排、绿色施工以及节能降耗是建筑工程施工现场的必然措施，其中节约水资源显得尤为重要。

建筑工地在施工作业过程中需要大量的水资源来抑制扬尘或者对工程该车辆冲洗，而建筑工地的工期通常较长，所需要的水资源数量很大，但是由于缺少科学的水资源再利用措施，往往会导致工地变成水资源使用的重灾区。

目前大多建筑工地现场的雨水均是自然排放，没有收集再利用，对水资源是一种浪费，且，雨季过程中产生的雨水的排放不畅对建筑工地施工现场的作业也存在一定的影响。

技术实现要素：本实用新型提供了一种雨水收集利用系统，能够实现工地水资源的再利用，有效节约了水资源，降低了成本。

为了达到所述目的，本实用新型采用如下技术方案：一种雨水收集利用系统，其特征在于：包括雨水井、雨水总汇管、水池、净化装置、洗车台以及围栏喷雾装置，所述雨水井和所述雨水总汇管与所述水池连通，所述水池通过所述净化装置与所述洗车台和所述围栏喷雾装置连通。

作为一种优选，所述雨水总汇管与所述水池之间设有弃流装置，所述弃流装置与市政排污管连通。

作为一种优选，所述雨水总汇管与排水沟连通。

作为一种优选，所述排水沟周边设有渗水砖或渗水混凝土层。

作为一种优选，所述洗车台包括喷头、排水沟和沉淀池，所述沉淀池与所述水池连通。

作为一种优选，所述水池内设有抽水管，所述抽水管与所述净化装置连接。

综上，与现有技术相比，本实用新型的优点在于：能够实现工地水资源的全面、高效回收再利用，有效节约了水资源，提高了建筑工程的经济效益；配合快速渗水排材料的使用，避免了雨量过大时的雨水聚积对施工作业的影响。

附图说明图1是本实用新型雨水收集系统示意图；图2是本实用新型的结构示意图。

图中的标号如下：1．雨水井，2．雨水总汇管，3．水池，31．抽水管，4．净化装置，5．洗车台，51．排水槽，52．沉淀池，6．围栏喷雾装置，7．弃流装置，8．排水沟，9．市政排污管。

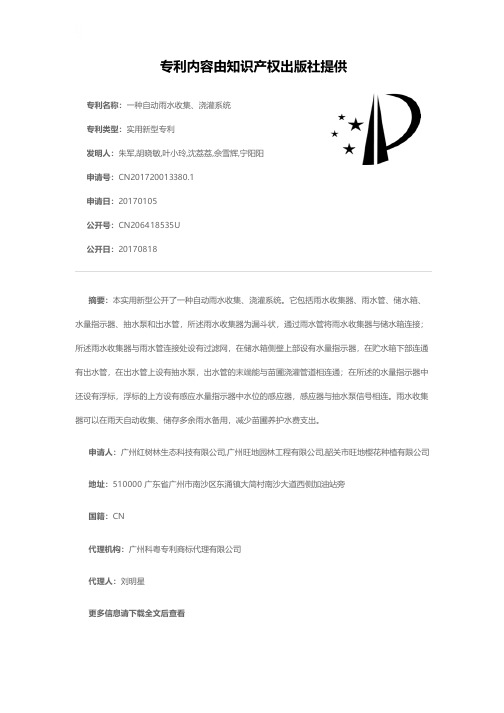

一种自动雨水收集、浇灌系统[实用新型专利]

专利名称：一种自动雨水收集、浇灌系统
专利类型：实用新型专利
发明人：朱军,胡晓敏,叶小玲,沈荔荔,佘雪辉,宁阳阳申请号：CN201720013380.1
申请日：20170105
公开号：CN206418535U
公开日：
20170818
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动雨水收集、浇灌系统。

它包括雨水收集器、雨水管、储水箱、水量指示器、抽水泵和出水管，所述雨水收集器为漏斗状，通过雨水管将雨水收集器与储水箱连接；所述雨水收集器与雨水管连接处设有过滤网，在储水箱侧壁上部设有水量指示器，在贮水箱下部连通有出水管，在出水管上设有抽水泵，出水管的末端能与苗圃浇灌管道相连通；在所述的水量指示器中还设有浮标，浮标的上方设有感应水量指示器中水位的感应器，感应器与抽水泵信号相连。

雨水收集器可以在雨天自动收集、储存多余雨水备用，减少苗圃养护水费支出。

申请人：广州红树林生态科技有限公司,广州旺地园林工程有限公司,韶关市旺地樱花种植有限公司地址：510000 广东省广州市南沙区东涌镇大简村南沙大道西侧加油站旁
国籍：CN
代理机构：广州科粤专利商标代理有限公司
代理人：刘明星
更多信息请下载全文后查看。

雨水回收利用系统[实用新型专利]

专利名称：雨水回收利用系统专利类型：实用新型专利
发明人：宋安平,宋卓然
申请号：CN202122269089.X 申请日：20210918
公开号：CN215667431U
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本实用新型涉及回收装置领域，具体是雨水回收利用系统，包括净化装置；所述净化装置侧壁设置有出水口和进水口；所述进水口内部设置有过滤组件，所述过滤组件包括截杂框、集杂槽和定位块，所述进水口内部竖直设置有截杂框，所述进水口内壁上下两端皆固接有定位块，所述截杂框外壁上下两端固接有稳定块，所述定位块内部开设有稳定槽，且稳定块插设在相匹配的稳定槽内部；所述截杂框内部底端设置有集杂槽，所述截杂框内侧壁设置有吸附层；通过截杂框可对雨水中含有的杂质进行截断，避免大颗粒杂质进入至净化装置内部，当初滤的雨水进入净化装置内部后，可对雨水进行下一步处理，避免影响雨水的回收利用。

申请人：陕西瑞达环保科技有限公司
地址：710311 陕西省西安市高新区草堂镇宋东村北路口2号
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：郭晶
更多信息请下载全文后查看。

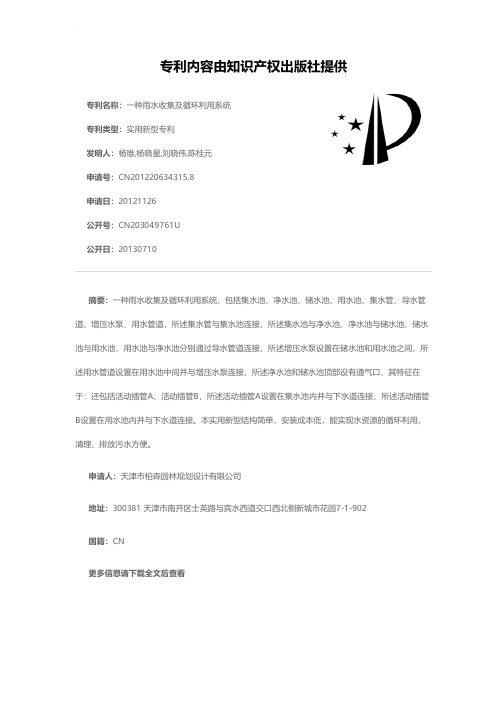

一种雨水收集及循环利用系统[实用新型专利]

专利名称：一种雨水收集及循环利用系统专利类型：实用新型专利
发明人：杨维,杨晓星,刘晓伟,陈桂元
申请号：CN201220634315.8
申请日：20121126
公开号：CN203049761U
公开日：
20130710
专利内容由知识产权出版社提供
摘要：一种雨水收集及循环利用系统，包括集水池、净水池、储水池、用水池、集水管、导水管道、增压水泵、用水管道，所述集水管与集水池连接，所述集水池与净水池、净水池与储水池、储水池与用水池、用水池与净水池分别通过导水管道连接，所述增压水泵设置在储水池和用水池之间，所述用水管道设置在用水池中间并与增压水泵连接，所述净水池和储水池顶部设有通气口，其特征在于：还包括活动插管A、活动插管B，所述活动插管A设置在集水池内并与下水道连接，所述活动插管B设置在用水池内并与下水道连接。

本实用新型结构简单，安装成本低，能实现水资源的循环利用，清理、排放污水方便。

申请人：天津市柏森园林规划设计有限公司
地址：300381 天津市南开区士英路与宾水西道交口西北侧新城市花园7-1-902
国籍：CN
更多信息请下载全文后查看。

一种雨水收集系统以及雨水回收再利用设备[实用新型专利]

专利名称：一种雨水收集系统以及雨水回收再利用设备
专利类型：实用新型专利
发明人：夏仲华,车常飞,熊东宁,马代强,李建川,任茂平,高朝举,温志怀,黄小明,曹喜,夏公亭,程绪云,黄伟,吴鹏,史
玉林,周晓宇,杨继军,程艳燕,胡波,周刚,廖勇,马蓓蓓,
黄丽娟,魏莎丽,何禹来,李小斌,黄杰,谭建,宋江,张宇,
徐扬
申请号：CN201820417899.0
申请日：20180326
公开号：CN207988089U
公开日：
20181019
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种雨水收集系统以及雨水回收再利用设备，涉及雨水收集技术领域，雨水回收再利用设备包括清洗系统、消防系统和雨水收集系统，雨水收集系统包括雨水收集池、集水管道以及雨水收集台，雨水收集台具有集水槽，用于收集雨水，雨水收集池埋设在地下；集水管道包括埋地管、第一吸收管和第二吸收管，第一吸收管和第二吸收管分别连接在集水槽的两端，埋地管的一端分别连接于第一吸收管远离集水槽的一端和第二吸收管远离集水槽的一端，埋地管的另一端埋设在地下并连接于雨水收集池。

相较于现有技术，本实用新型提供的一种雨水收集系统，能够有效地对雨水进行收集，保证用水需求，实现水资源的自给自足，减少了供水的麻烦和能源的消耗。

申请人：中国石油天然气股份有限公司西南油气田分公司重庆气矿
地址：401120 重庆市渝北区龙溪镇龙脊四社
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：赵志远
更多信息请下载全文后查看。

一种雨水收集、净化和再利用系统[实用新型专利]

专利名称：一种雨水收集、净化和再利用系统专利类型：实用新型专利
发明人：衣江华,郭吉喆,孙琪,刘逢慧
申请号：CN201921517668.8
申请日：20190912
公开号：CN210827741U
公开日：
20200623
专利内容由知识产权出版社提供
摘要：本实用新型涉及水资源利用技术领域，尤其涉及一种雨水收集、净化和再利用系统，其特征在于，包括雨水收集沟、集水池、净化罐、药剂池、高速过滤器和漂浮物收集池，纵横设置于地表的雨水收集沟均与集水池相连通，集水池经管路连通净化罐，净化罐与高速过滤器相连通，高速过滤器出水口经冷却水泵和管路连接淬火机；所述集水池的液面对应的池壁上设有漂浮物出水口与漂浮物收集池相连通。

与现有技术相比，本实用新型的有益效果如下：1）节约地下水水资源的消耗，环保效果好。

2）优化了土地的空间使用率和厂区环境绿化率。

3）在集水池的四方锥底结构，大大降低长期维护工作量。

4）可除去油脂类漂浮物，适应工业生产的特点。

申请人：辽宁衡业高科新材股份有限公司
地址：114020 辽宁省鞍山市千山区衡业街1-2号
国籍：CN
代理机构：鞍山顺程商标专利代理事务所(普通合伙)
代理人：范伟琪
更多信息请下载全文后查看。

一种滴灌系统[实用新型专利]

专利名称：一种滴灌系统
专利类型：实用新型专利
发明人：倪寒
申请号：CN201820129861.3申请日：20180125
公开号：CN208029781U
公开日：
20181102
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种滴灌系统，涉及水利领域，包括蓄水箱和储水罐，储水罐侧壁设置有多个灌溉管，灌溉管周壁设置有多个喷头，喷头与灌溉管的连接处均设置有压力阀；储水罐内设置有多个分隔板，蓄水箱与储水罐的连接处间歇转动设置有转盘，转盘上开设有引水口，蓄水箱内设置有供压装置。

水装入蓄水箱和储水罐后，间歇转动的转盘与供压装置配合工作，每供压一次转盘转动一次，进而水可以逐个注入灌溉管内并从喷头内注入土地中，另外通过压力阀也可单独调节各个喷头的水压。

本实用新型可以对滴灌速度进行有效控制，同时在滴灌过程中充分考虑土地吸收能力逐个区域的进行滴灌，节省水资源的同时保证植物的生长效果，提高灌溉的效率。

申请人：上海为绿景观建设有限公司
地址：200120 上海市浦东新区泥城镇新城路2号24幢C1735室
国籍：CN
更多信息请下载全文后查看。

一种车载雨水收集利用系统[发明专利]

专利名称：一种车载雨水收集利用系统专利类型：发明专利
发明人：马振江,向光军,连鸿鹤,朱宝全申请号：CN201110062819.7
申请日：20110316
公开号：CN102182224A
公开日：
20110914
专利内容由知识产权出版社提供
摘要：本发明公开了一种车载雨水收集利用系统，其包括：车载雨水过滤装置、车载雨水初级回收装置、车载雨水次级贮存装置、车载液面水位控制系统、泵水系统、车载雨水利用喷洒装置。

本发明可以通过收集的雨水实现在旅途中对车辆进行简单的清洗与擦拭，为广大汽车驾驶员提供方便。

车载雨水收集利用系统的推广与使用可有效解决行车中用水缺乏的问题，同时也可有效地利用天然水资源。

本发明具有结构简单，使用方便，节水环保的优点。

申请人：东北林业大学
地址：150040 黑龙江省哈尔滨市和兴路26号东北林业大学201信箱
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920591500.5
(22)申请日 2019.04.28
(73)专利权人南京德兴汽车车辆改装有限公司
地址 211100 江苏省南京市江宁区麒麟街
道宝山路16号
(72)发明人邹五宽　
(74)专利代理机构南京泰普专利代理事务所
(普通合伙) 32360
代理人窦贤宇
(51)Int.Cl.
B60P 3/363(2006.01)
B60R 15/02(2006.01)
B60R 15/04(2006.01)
E03B 3/02(2006.01)
E03B 1/04(2006.01)
(54)实用新型名称
一种房车用雨水收集循环利用滴灌系统
(57)摘要
本实用新型公开了一种房车用雨水收集循
环利用滴灌系统，包括储水装置、循环装置和滴
灌装置。

其中，循环装置，包括连接在第一水箱下
方的马桶，连接在所述马桶的排水管下方的第三
水箱，所述马桶的进水管与第三水箱相连；滴灌
装置，包括连接在第一水箱上的浇水管，以及固
定在房车顶部并与安装在第三浇水管处的小型
自吸泵，所述浇水管上连接有若干个贴片滴灌
带。

本实用新型利用雨水收集槽收集雨水对房车
进行日常用水的补充，通过循环装置对生活废水
进行再利用，此外利用雨水收集槽收集的雨水对
放置在房顶的绿植进行滴灌，
充分利用雨水。

权利要求书1页说明书3页附图1页CN 210174723 U 2020.03.24
C N 210174723
U
权　利　要　求　书1/1页CN 210174723 U
1.一种房车用雨水收集循环利用滴灌系统，其特征是包括：
储水装置，包括嵌入在房车顶部的雨水收集槽，通过水管连接在所述雨水收集槽下方的第一水箱，以及连接在所述第一水箱下方的第二水箱，所述雨水收集槽上安装有盖板，所述第二水箱与房车内的浴室和厨房的用水管道相连；
循环装置，包括连接在所述第一水箱下方的马桶，连接在所述马桶的排水管下方的第三水箱，所述马桶的进水管与第三水箱相连；
滴灌装置，包括连接在第一水箱上的浇水管，以及固定在房车顶部并与安装在第三浇水管处的小型自吸泵，所述浇水管上连接有若干个贴片滴灌带。

2.根据权利要求1所述的一种房车用雨水收集循环利用滴灌系统，其特征在于：所述雨水收集槽底部中心设有出水口，出水口处安装有过滤装置。

3.根据权利要求1所述的一种房车用雨水收集循环利用滴灌系统，其特征在于：所述盖板设置于房车顶部中间，通过升降气缸与房车顶部相连。

4.根据权利要求1所述的一种房车用雨水收集循环利用滴灌系统，其特征在于：所述第三水箱与房车内的洗漱台下水管道和浴室地漏相连。

5.根据权利要求1所述的一种房车用雨水收集循环利用滴灌系统，其特征在于：所述第三水箱安装在房车底部，且在第三水箱底部设有排水开口。

6.根据权利要求1所述的一种房车用雨水收集循环利用滴灌系统，其特征在于：所述第三水箱上安装有过滤器，底部放置装有明矾的网袋，所述过滤器可拆卸于第三水箱，马桶的进水管连接在第三水箱的中间。

7.根据权利要求1所述的一种房车用雨水收集循环利用滴灌系统，其特征在于：马桶的进水管处安装有电磁阀。

8.根据权利要求1所述的一种房车用雨水收集循环利用滴灌系统，其特征在于：所述浇水管连接在第一水箱底部并向上延伸至房车顶部，横置在房车顶上，采用u-PVC材质。

2。
