滴灌系统组成

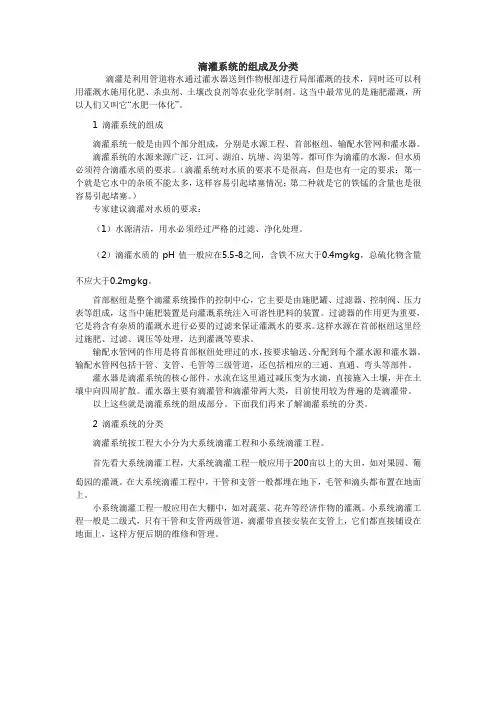

滴灌系统的组成及分类
滴灌系统的组成及分类滴灌是利用管道将水通过灌水器送到作物根部进行局部灌溉的技术，同时还可以利用灌溉水施用化肥、杀虫剂、土壤改良剂等农业化学制剂。
这当中最常见的是施肥灌溉，所以人们又叫它“水肥一体化”。
1 滴灌系统的组成滴灌系统一般是由四个部分组成，分别是水源工程、首部枢纽、输配水管网和灌水器。
滴灌系统的水源来源广泛，江河、湖泊、坑塘、沟渠等，都可作为滴灌的水源，但水质必须符合滴灌水质的要求。
（滴灌系统对水质的要求不是很高，但是也有一定的要求：第一个就是它水中的杂质不能太多，这样容易引起堵塞情况；第二种就是它的铁锰的含量也是很容易引起堵塞。
）专家建议滴灌对水质的要求：（1）水源清洁，用水必须经过严格的过滤、净化处理。
（2）滴灌水质的pH值一般应在5.5-8之间，含铁不应大于0.4mg∕kg，总硫化物含量不应大于0.2mg∕kg。
首部枢纽是整个滴灌系统操作的控制中心，它主要是由施肥罐、过滤器、控制阀、压力表等组成，这当中施肥装置是向灌溉系统注入可溶性肥料的装置。
过滤器的作用更为重要，它是将含有杂质的灌溉水进行必要的过滤来保证灌溉水的要求。
这样水源在首部枢纽这里经过施肥、过滤、调压等处理，达到灌溉等要求。
输配水管网的作用是将首部枢纽处理过的水，按要求输送、分配到每个灌水源和灌水器。
输配水管网包括干管、支管、毛管等三级管道，还包括相应的三通、直通、弯头等部件。
灌水器是滴灌系统的核心部件，水流在这里通过减压变为水滴，直接施入土壤，并在土壤中向四周扩散。
灌水器主要有滴灌管和滴灌带两大类，目前使用较为普遍的是滴灌带。
以上这些就是滴灌系统的组成部分。
下面我们再来了解滴灌系统的分类。
2 滴灌系统的分类滴灌系统按工程大小分为大系统滴灌工程和小系统滴灌工程。
首先看大系统滴灌工程，大系统滴灌工程一般应用于200亩以上的大田，如对果园、葡萄园的灌溉。
在大系统滴灌工程中，干管和支管一般都埋在地下，毛管和滴头都布置在地面上。
滴灌设计方案
滴灌设计方案引言滴灌是一种高效的灌溉系统，通过将水滴滴入作物根部，可以最大程度地节约水资源，提高农作物的生长效益。
本文将介绍滴灌设计方案，包括滴灌系统的组成、设计原则、施工过程以及维护管理等内容。
一、滴灌系统的组成滴灌系统主要由以下几个部分组成： 1. 水源：通常是水井、蓄水池或水泵。
2. 主管道：将水从水源引导到农田。
3. 分水器：将引导来的水分配给各个滴灌管道。
4. 滴灌管道：将水分配到各个滴灌头。
5. 滴灌头：通过微型孔洞滴入作物根部。
二、滴灌设计原则滴灌设计需要考虑以下几个原则： 1. 农田情况：包括土壤类型、坡度以及农作物的生长特性等。
2. 水量要求：不同作物对水分的需求不同，需根据实际情况适当调节滴灌头的流量。
3. 滴灌头间距：根据作物的栽植密度和根系分布情况，合理确定滴灌头的间距。
4. 施工便利性：考虑滴灌系统的安装和维护过程，确保施工工作的顺利进行。
三、滴灌系统施工过程1.土地准备：将土地平整并清除杂草，确保滴灌系统的畅通。
2.安装主管道：根据农田的布局情况，将主管道铺设于农田之间。
3.安装分水器：将分水器与主管道连接，确保水流平衡。
4.铺设滴灌管道：根据设计要求，在农田内铺设滴灌管道，并将其与分水器连接。
5.安装滴灌头：将滴灌头安装在滴灌管道上，注意滴灌头的布置密度和位置。
6.调试系统：打开水源，调整滴灌头的流量和水压，确保滴灌系统正常运行。
四、滴灌系统维护管理1.定期清洗：根据需要，定期检查和清洗滴灌头，防止堵塞。
2.维护管道：定期检查和维护滴灌管道和分水器，确保系统的密封性和稳定性。
3.检测问题：定期检测滴灌系统的水流速度和压力，及时发现和解决问题。
4.节水管理：根据实际需求，合理调整滴灌系统的水量，提高水资源利用率。
五、结论滴灌设计方案是一种高效、节水的农田灌溉方案。
通过合理的滴灌系统组成、设计原则、施工过程和维护管理，可以实现农作物的高效生长和水资源的有效利用。
滴灌系统物理知识点总结
滴灌系统物理知识点总结一、滴灌系统概述滴灌系统是一种高效节水的灌溉系统，通过管道将水输送至作物的根部，再通过微型喷灌器将水按需滴出，实现精准灌溉。
与传统的灌溉方式相比，滴灌系统具有节水、高效、节能、减少土壤侵蚀等优点，因此在干旱地区和水资源短缺地区得到广泛应用。
二、滴灌系统的主要组成部分1. 水源系统：包括水源、泵站、过滤器等，用于提供灌溉水源并过滤掉杂质。
2. 主管道系统：包括主干管、分线管等，用于输送水源至各灌溉区域。
3. 分支管道系统：包括分支管、支线管等，用于将水源输送至各个灌溉点。
4. 滴灌器系统：包括滴灌器、微喷头等，将水按需滴入作物根部。
5. 控制系统：包括计时器、阀门等，用于控制灌溉水量和时间。
三、滴灌系统的工作原理1. 通过泵站将水提升至一定高度。
2. 经过过滤器过滤掉杂质。
3. 通过主干管、分线管分配至各个灌溉区域。
4. 经过分支管道输送至各个灌溉点。
5. 通过滴灌器或微喷头将水滴入作物根部。
6. 控制系统控制灌溉水量和时间。
四、滴灌系统的物理知识点1. 水压和流动(1) 水压：水在管道中的压力，是由地面水箱或泵站提供的。
水压决定了水在管道中的流速和喷射的距离。
(2) 流动速度：水在管道中的流速取决于管道的直径、水压和管道长度。
在滴灌系统中，需要根据灌溉点距离和需水量来控制流速，以保证水的均匀滴灌。
2. 水力学原理(1) 伯努利方程：描述了液体在流动中的能量守恒。
在滴灌系统中，可以利用伯努利方程计算管道中的水压、流速和液体的能量损失。
(2) 流体力学：研究流体在运动中的力学性质。
在滴灌系统中，需要考虑流体的黏性、密度、流速等因素，以确定管道的设计和水流的性能。
3. 供水系统的设计(1) 泵站设计：根据需要供水的区域面积和高度差，设计合适的泵站和水泵。
(2) 管道设计：根据供水区域的大小、距离和高差，设计合适直径的管道以确保水的流动和供应。
(3) 滴灌器设计：根据土壤类型、植物栽培需水量和灌溉周期，设计合适的滴灌器类型和布置方式。
滴箭式滴灌系统的组成
滴箭式滴灌系统的组成
一套完整的滴箭系统主要由水源、首部枢纽、输配水管网、及滴箭（灌水器）组成。
水源工程
滴箭具有较大的出水流道，故具有一定的耐堵性，即便如此对于水质也是有一定的要求。
常用的水源主要有地下水、水库水及河水等。
有时还可在首部附近修建蓄水池进行（自流）灌溉。
首部枢纽
滴箭系统灌溉也是一种低压灌（滴灌）形式，对于压力足够自流灌溉的则不需要安装水泵。
对于大棚内、室内（留有出水口，则首部只需安装控制阀门（可用PVC内丝球阀）、文丘里施肥器（施肥罐）、网式过滤器。
如果大田采用水泵，灌溉面积广，使用离心网式过滤器外加施肥罐，则首部需要安装压力表（监控系统工作压力），保护设备（如逆止阀、进排气阀），闸阀等。
输配水管网
对于大棚内，输水主管根据灌溉所需水量确定。
常用作主管的PE管有Φ50管、Φ40管。
毛管常用的为Φ20PE管或Φ16PE管。
PE 毛管沿着作物种植（摆放）方向铺设。
常用的滴箭形式组合为1出4
型，毛管布置时，沿着两行作物中间铺设一条毛管，从毛管上引出滴箭灌溉两行四株作物。
使用时为了方便控制，可在每条毛管上安装一个小阀门（根据选择毛管型号确定，如Φ20、Φ16阀门）。
滴箭（系统末端灌水器）
所有灌溉系统从水源、首部到输配水管网基本无较大的区别。
其灌溉系统的命名主要是由末端的灌水器确定的，如滴箭系统的末端灌水器为滴箭。
逐级安装完毕后，将滴箭安插在作物根部附近土壤，即可完成整套系统安装。
此时，便可对整套工程进行试水、验收。
智慧大棚滴灌系统组成设计方案
智慧大棚滴灌系统组成设计方案智慧大棚滴灌系统是一种基于物联网技术的自动灌溉系统，用于实现对大棚中植物的精确浇水管理。
该系统主要由传感器、控制设备和执行器组成，并通过云平台进行数据传输和远程控制。
1. 传感器部分：- 土壤湿度传感器：用于测量土壤湿度，判断植物的浇水需求。
- 温湿度传感器：用于测量大棚内的温度和湿度，为决策提供环境信息。
- 光照传感器：用于测量大棚内的光照强度，为决策提供光合作用信息。
2. 控制设备部分：- 控制器：用于接收传感器数据、进行数据处理和决策，并控制执行器进行相应的操作。
- 通信模块：用于与云平台进行数据传输和远程控制。
3. 执行器部分：- 电磁阀：根据控制器的指令，控制水源的开闭来实现灌溉。
- 水泵：负责将水源送入灌溉系统，提供水源的压力。
4. 云平台部分：- 数据传输：通过云平台将传感器数据传输到控制设备，接收控制设备的指令。
- 远程控制：通过云平台可以实现对系统的远程监控和控制，包括调整灌溉策略、查询历史数据等功能。
系统工作流程：1. 传感器实时采集土壤湿度、温湿度和光照等信息，并将数据传输到控制设备。
2. 控制设备接收传感器数据，并进行数据处理和决策，例如判断是否需要灌溉，灌溉量的大小等。
3. 控制设备通过通信模块将指令发送到执行器，控制电磁阀的开闭和水泵的工作。
4. 执行器根据控制设备的指令，控制水源的开闭和灌溉流量。
5. 云平台接收传感器数据，并可以进行远程监控和控制，包括调整灌溉策略、查询历史数据等功能。
系统优势：1. 精确浇水：通过实时监测和分析环境参数，根据植物的需求量来进行精确浇水，避免浪费水资源。
2. 高效灌溉：灌溉系统自动化，可以根据植物的需求量和环境条件自动调节浇水量和频率，增加灌溉的效果。
3. 远程控制：通过云平台可以远程监控和控制系统，提高管理的便捷性和灵活性。
4. 数据分析：通过云平台可以对历史数据进行分析，为大棚管理提供科学依据，优化灌溉决策。
滴灌
1.2 首部枢纽 滴灌系统的首部枢纽包括电动机、水泵、施肥罐 、过滤器及量测控制设备。 滴灌常用的水泵有潜水泵、离心泵等，水泵的作用 是将水流加压至系统所需压力并将其输送到输水管网 。动力机可以是电动机、柴油机等。 过滤设备是将水流过滤，防止各种污物进入滴灌 系统堵塞滴头或在系统中形成沉淀。过滤设备有拦污 栅、离心过滤器、砂式过滤器等。当水源水质较差时 ，需建沉淀池。各种过滤设备可以在首部枢纽中单独 使用，也可以根据水源水质情况组合使用。 施肥装置的作用是使易溶于水并适于根施的肥料、 农药、除草剂、化控药品等在施肥罐内充分溶解，然 后再通过滴灌系统输送到作物根部。
⑥设计灌溉制度 根据计算，结合棉花生长特性，棉花4月中下旬播 种，5月为苗期，6月为蕾期，7月至8月为花铃期，8 月底为以后为吐絮期。根据作物不同期的日耗水量和 需水量，棉花滴灌条件下，苗期平均耗水强度为 2.1mm/d，蕾期平均耗水强度为5.2mm/d，花铃期平 均耗水强度为5.5 mm/d，吐絮期平均耗水强度为 1.3mm/d，制定以下灌溉制度。
④每日工作时间 每日工作时间取20小时 ⑤滴灌系统工作制度 为了减少系统流量，降低工程投资，滴灌系统采用 轮灌工作制度，轮灌组数目采用下式确定： N≤CT/t 式中：N—允许轮灌组最大数目 C— 一天运行小时数，h T— 设计灌水周期，d t— 一次灌水延续时间，h 经计算允许的轮灌组最大数目N≤20
根据毛管极限长度及条田的实际情况，一般我们的毛管的实际 铺设长度均在60左右。而毛管进口压力，一般我们在设计留10米的 水头。
滴灌带铺设
滴灌带
铺膜机
滴灌带
直接
支管
球阀 辅管
按扣三通
三通
④滴灌系统的水力设计
水力设计的主要目的是使整个滴灌系统滴头 流量保持适当的均匀性。设计过程中遵循从下游到 上游的原则，从滴头开始，然后是毛管，再次是支 管，最后是干管。 在设计中，任一干管段的流量等于运行方案 确定的该干管以下分干管流量之和，其分干管流量 等于其下同时开启的支管流量之和。 各级干管设计流量确定之后，根据经济管径和 经济流速的水力计算确定预选管径，然后计算系统 各部分水头损失，按最不利组合计算其总水头损失 。最终确定水泵的扬程。
第3章滴灌系统及其设备
第3章滴灌系统及其设备第1节滴灌系统的组成与分类3.1.1滴灌系统的组成典型的滴灌系统由水源工程、首部控制枢纽、输配水管网和灌水器4部分组成。
图3-1 滴灌系统示意图⑴水源工程河流、湖泊、水库、塘堰、沟渠、井泉等，只要水质符合滴灌要求，均可作为滴灌的水源。
为了利用各种水源进行灌溉，往往需要修建引水、蓄水、提水工程，以及相应的输配电工程；当以含泥沙量较多的河渠为水源时，还应修建沉沙池工程等。
这些通称为水源工程。
⑵首部控制枢纽滴灌工程的首部通常由水泵及动力机、控制设备、施肥装置、水质净化装置、测量和保护设备等组成。
其作用是从水源抽水加压，施入肥料液，经过滤后按时按量送进管网。
采用水池供水的小型系统，可直接向迟中加施可溶性肥料省去施肥装置；如果直接取水于有压水源（水塔、压力给水管、高位水池等）则可省去水泵和动力机。
首部枢纽是全系统的控制调度中心。
图3-2 典型滴灌系统首部布置图⑶输配水管网包括干管、支管、毛管，将各级管路连接为一个整体所需的管件和必要的控制、调节设备（如闸阀、减压阀、流量调节器、进排气阀等）。
根据滴灌系统所控制灌溉面积的规模，管网的等级划分也有所不同。
其作用是将压力水或肥料溶液输送并均匀地分配到灌水器。
⑷灌水器（滴头）滴灌系统的关键部分。
其作用是使毛管中压力水流经过细小的流道或孔眼，造成能量损失，减小压力，变成水滴或微细流而均匀地分配于作物根区土壤。
一个滴灌系统工作的好坏，最终取决于灌水器施水性能的优劣。
因此，通常称灌水器为滴灌系统的心脏。
3.1.2滴灌系统的分类滴灌是微灌中的一种最主要灌溉形式，目前分类方法比较杂乱，尚无一种公认的标准分类方法。
一般而言：按毛管铺设位置可分为地上滴灌和地下滴灌，地上滴灌又可分为地表滴灌和悬挂式滴灌，地表滴灌又可分为无覆膜滴灌和膜下滴灌，地下滴灌可分为深层（耕层）滴灌和浅埋式滴灌；按使用作物对象可分为大田作物滴灌、果树滴灌、大棚滴灌、温室滴灌等；按水源可分为河水滴灌和井水滴灌；按压力源配套可分为加压滴灌和自压滴灌；按毛管类型可分为滴灌管滴灌、滴灌带滴灌；按灌水器工作特性可分为压力补偿式滴灌和非压力补偿式滴灌；按支毛管是否移动可分为固定式滴灌和移动式滴灌等等。
滴灌系统的组成与规划设计定稿
滴灌系统的组成与规划设计定稿滴灌系统是一种先进的灌溉方式，可以有效地节约水资源、提高农作物的产量和质量。
滴灌系统的组成和规划设计对于系统的运行效果和灌溉效果至关重要。
在滴灌系统的组成方面，主要包括供水系统、滴灌管道系统、滴灌装置和控制系统。
首先是供水系统。
供水系统主要由水源、水泵和水管组成。
水源可以是水井、河流或蓄水池等，水泵的作用是将水从水源抽送到滴灌管道系统中。
水管要选择质量好、耐腐蚀、防渗漏的材料，并根据实际情况进行合理的布置和连接，保证供水系统的稳定运行。
其次是滴灌管道系统。
滴灌管道系统由主管道、分支管道和滴灌管组成。
主管道是连接供水系统和分支管道的主要管道，一般使用PVC管或PE管制作。
分支管道是主管道与滴灌管之间的管道，根据需求选择合适的分支管道数目和位置。
滴灌管是滴灌系统中最关键的组成部分，可以根据作物的需要选择合适的滴灌器具，如滴头、滴管或滴管带，确保滴水量准确、均匀，并进行合理的布局和间距安装。
第三是滴灌装置。
滴灌装置包括滴灌器、滴灌帽、滴灌带等，这些装置起到调节滴水流量、控制滴灌效果的作用。
滴灌器是最常用的滴灌装置，通常具有自调节功能，可根据作物需水量自动调整滴水量。
滴灌带是灌溉作物最常用的装置，具有排水性能好、无渗漏、水分均匀等特点。
最后是控制系统。
控制系统是滴灌系统的大脑，由水压控制器、计量仪和计算机等组成。
水压控制器用来控制滴灌管道的水压，以确保系统的正常运行。
计量仪负责测量和记录灌溉水量，通过计算机进行数据分析和控制，实现智能化的灌溉管理。
在滴灌系统的规划设计过程中，需要考虑以下几个方面：首先是农田的土壤状况和作物需水量。
根据农田的土壤类型、含水层深度、土壤湿度和作物的需水量等因素，确定灌溉面积和滴灌管道的布置密度，以确保农田的灌溉需要得到满足。
其次是水资源的情况和供水能力。
要考虑水源的位置、水质和供水能力，选择合适的供水方式和供水系统，确保滴灌系统能够正常供水，并能够满足农田的需水量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10、减压持压阀： 减压及维持上游压力， 尤其自动反冲洗过滤器
典型滴灌系统组成
11、主管路系统： 摩阻小（经济性），流速<1.5～2.0m/s （管道、空气阀、镇墩、排水及末端冲洗）
12、田间首部： 控制阀门、压力调节 设备、田间过滤器
4、泄压阀： 保护管道及首部各种设备 3、逆止阀： 防止污染水回流至水源
典型滴灌系统组成
6、过滤系统： 防止堵塞的关键，根据流量及 水质选择过滤设备类型及尺寸
8、施肥系统： 系统维护（加氯、加酸） 及施肥的关键部分，安装 在逆止阀与过滤设备之间
7、水表及压力表： 用于监控系统运行
典型滴灌系统组成
DRIP SYSTEM COMPONENTS
滴灌系统组成
以色列耐特菲姆公司
典型灌溉系统
典型灌溉系统
滴灌系统组成
典型的滴灌系统应该包含： 1. 水源及控制首部； 2. 主管道-将水输送到各灌水小区； 3. 田间首部； 4. 支管道-将主管道的来水分配给滴灌管； 5. 滴头、毛管、滴灌管及其接头。
典型滴灌系统组成
灌水小区：与滴头选型一致，要满足作物峰 值需水要求，且系统流量要低（经济性）； 系统日工作时间20hr，小区最大次运行时 间<15hr（避免土壤饱和），满足均匀度。
典型滴灌系统组成
14、滴头：根据作物、种植实践及土壤类型 选型（滴头、微喷头）；根据灌水安排必须 湿润最够根系土体并满足作物日需水峰值， 且预留停灌时间以避免土壤饱和。
13、支管路系统（多孔连接管）： 基于最小化压力损失进行选取以保证 均匀度水平（管道、真空阀、排水及 末端冲洗）
典型滴灌系统组成
16、毛管末端冲洗
15、压力调节设备和压力补偿滴头： 在地形变化引起较大压力变化的地方， 有助于取得较高的均匀度水平。
THANK YOU !
典型滴灌系统组成
1、水源： 水质化验，水量和流量应能 满足作物季节ห้องสมุดไป่ตู้和峰值需水
2、水泵： 必须以设计压力按设计 流量将水输送至各小区
典型滴灌系统组成
首部控制： 逆止阀、泄压阀、过滤系统、施肥 系统、水表、减压持压阀、流量限 制阀、控制器、压力表、空气阀
典型滴灌系统组成
5、流量限制阀： 限制流量低于某一数值
