海绵城市基础知识介绍
海绵城市
• “海绵城市”是指城市能够像海绵一样，在适应环境变化和应对自然灾害 等方面具有良好的“弹性”，下雨时吸水、蓄水、渗水、净水，需要时将 蓄存的水“释放”并加以利用。下图是我国西北某城市依“海绵城市”原 理建设的道路绿化带。完成下列各题。
• 3．下列对图中城市道路绿化带设计的评价，正确的是 ①绿化带能起到保持水土的作用 ②绿化带面积过大，不易发生城市内涝 ③裸露地面铺设砂石不容易造成扬沙天气且不容易堵塞下水 管道 ④下凹式绿化带易造成城市内涝 A.①② B.①④ C.②③ D.③④ • 4．“海绵城市”建设对水循环各环节影响最显著的是 ①调节地表径流②调节水汽输送 ③增加大气降水 ④增加下渗 C D A．①② B．②③ C．③④ D．①④
• 滞：其主要作用是 延缓短时间内形成的雨水径流量。可以通过微地形、林 草等调节，减缓雨水汇集的速度，用 时间换空间。通过“滞”，可以延缓 形成径流的高峰。
• 净：通过土壤的渗透，通过植被、绿地系统、水体等，都能对水质产生 净 化作用。把蓄起来的水，经过净化处理，然后回用到城市中。
பைடு நூலகம்
• 用：经过土壤渗滤净化、人工湿地净化、生物处理多层净化之后的雨水要尽 可能被利用，不管是丰水地区还是缺水地区，都应该加强对雨水资源的利用。 比如可以养育湿地、浇灌绿地、洗车等。
• “海绵城市”的国际通用术语为“低影响开发雨水系统构建”，即城市开发 对自然要干扰最少。它能够在确保城市排水防涝安全的前提下，最大限度地 实现雨水在城市区域的积存、渗透和净化，促进雨水资源的利用和生态环境 保护。也有人形容海绵城市能够像海绵一样，在适应环境变化和应对自然灾 害等方面具有良好的“弹性”，下雨时吸水、蓄水、渗水、净水，需要时将 蓄存的水“释放”并加以利用，从而让水在城市中的迁移活动更加“自然”。 下图是“海绵城市模型图”，读图回答5～7题。
海绵城市(简洁的入门知识)
设备选用流程图
必要的数据（难点之二、三）
• 制定控制目标和指标。（径流总量、径流 峰值和径流污染控制目标）等 • 确定设施规模。（水文和水力学模型计算 得出）
生物滞留带实景
植草沟实景
透水铺装和下沉式绿地实景
透水性彩色沥青路面实景图
下沉式景观水体实景图
相关案例
• 上海世博城市最佳实践区（UBPA - Urban Best Practice Area） • 深圳市光明新区门户区市政道路
以小区为例的典型设计——绿地设计
• 绿地在满足基本功能的前提下，应设计可消纳 径流（雨水）的低影响开发设施，并通过溢流 排放系统与城市雨水管渠系统和超标雨水径流 排放系统有效衔接。
• 道路径流雨水进入绿地内的低影响开发设施前， 应利用沉淀池、前置塘等对进入的雨水进行预 处理，防止径流雨水对绿地环境造成破坏。 • 低影响开发设施内植物宜选择耐盐、耐淹、耐 污等能力较强的乡土植物。
植被缓冲带
• 植被缓冲带为坡度较缓的植被区，经植被拦截及土壤下渗作用减缓地 表径流流速，并去除径流中的部分污染物。
初期雨水弃流设施
• 缓解初期冲刷效应，降低雨水的后续处理难度。
技术的选择（难点之一）
• 如何优化组合
• 组合系统的优化应遵循以下原则：
1、组合系统中各设施的适用性应符合场地土壤渗透性、地 下水位、地形等特点。 2、组合系统中各设施的主要功能应与规划控制目标相对应。
城市道路低影响开发雨水系统典型流程（广场、绿地其他的不同）
典型设计——道路设计
• 优化道路横坡坡向、路面与道路绿化带及周边绿地的竖 向关系等，便于径流雨水汇入绿地内低影响开发设施。 （竖向设计） • 路面排水宜采用生态排水的方式。（溢流排放系统等结 合） • 路面宜采用透水铺装，透水铺装路面设计应满足路基路 面强度和稳定性等要求。 • 道路人行道宜采用透水铺装，各种开发设施应该防止径 流雨水下渗对道路路面及路基的强度和稳定性造成破坏。
海绵城市建设的基本概念及技术措施
海绵城市建设涉及到众多领域 ，包括水文、生态、环境工程 等，技术难度较大。目前，我 国在这方面的技术水平还有待 提高。
海绵城市建设需要得到公众的 支持和参与，但目前公众的环 保意识还不够强，参与度较低 。
目前，关于海绵城市建设的法 律法规还不够完善，这给建设 工作带来了很大的不便。
未来发展方向与趋势
水系连通
通过疏通河道、连通湖泊等水系，提高水体的自净能力和调蓄能力，降低内涝 风险。
03
海绵城市建设的主要技术手段
源头控制技术
总结词
通过改善地形地貌、加强绿化等方式，控制雨水径流，减少污染排放。
详细描述
源头控制技术主要针对雨水排放的源头进行治理，通过改善地形地貌、加强绿化等方式，降低地表的径流速度和 流量，从而减少雨水携带的污染物质。例如，利用绿色屋顶、雨水花园等技术手段，增加地表的渗水性，延缓雨 水流速，减少径流量。
将城市传统排水系统改造为现代生态排水系统，即“渗、滞 、蓄、净、用、排”等多种措施的综合运用，促进雨水资源 的利用和生态环境保护，使城市生态、环境、经济等多方面 效益得到提高。
海绵城市建设的意义
提高城市防洪排涝能力
通过加强城市海绵化建设，提高城市地面的渗水能力，减 轻城市排水系统的压力，有效提高城市的防洪排涝能力。
雨水收集与
通过集水设施，如集水池 、集雨罐等，将雨水收集 起来。
雨水利用
利用收集的雨水进行冲厕 、浇花、洗车等日常用途 ，减少对自来水的依赖。
雨水回用
将处理后的雨水用于景观 补水、绿化灌溉、道路清 洗等，提高水资源的利用 效率。
绿色屋顶与雨水花园
绿色屋顶
在建筑物的屋顶上种植植物，通 过植物的吸收和蓄滞作用，减少 雨水径流。

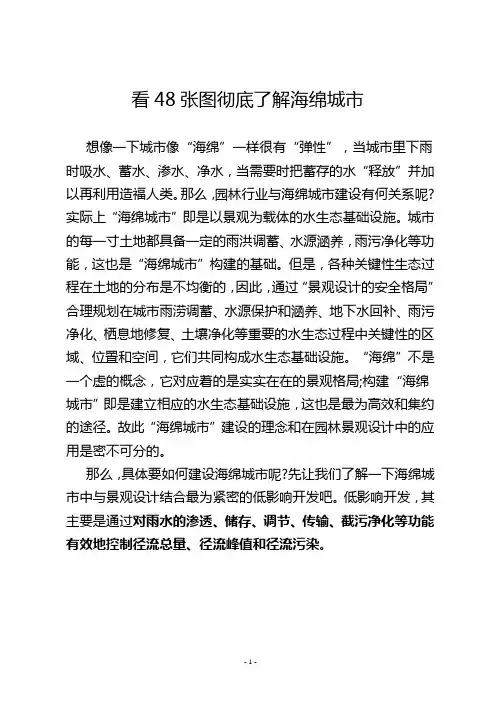

海绵城市基本知识图解可编辑文档下载
看48张图彻底了解海绵城市
想像一下城市像“海绵”一样很有“弹性”，当城市里下雨时吸水、蓄水、渗水、净水，当需要时把蓄存的水“释放”并加以再利用造福人类。
那么，园林行业与海绵城市建设有何关系呢? 实际上“海绵城市”即是以景观为载体的水生态基础设施。
城市的每一寸土地都具备一定的雨洪调蓄、水源涵养，雨污净化等功能，这也是“海绵城市”构建的基础。
但是，各种关键性生态过程在土地的分布是不均衡的，因此，通过“景观设计的安全格局”合理规划在城市雨涝调蓄、水源保护和涵养、地下水回补、雨污净化、栖息地修复、土壤净化等重要的水生态过程中关键性的区域、位置和空间，它们共同构成水生态基础设施。
“海绵”不是一个虚的概念，它对应着的是实实在在的景观格局;构建“海绵城市”即是建立相应的水生态基础设施，这也是最为高效和集约的途径。
故此“海绵城市”建设的理念和在园林景观设计中的应用是密不可分的。
那么，具体要如何建设海绵城市呢?先让我们了解一下海绵城市中与景观设计结合最为紧密的低影响开发吧。
低影响开发，其主要是通过对雨水的渗透、储存、调节、传输、截污净化等功能有效地控制径流总量、径流峰值和径流污染。
如果说传统的城市开发斩断了雨水的自然循环路线，那么低影响开发就是使用一系列景观与工程手法使城市的排水能模拟自然对雨水的吸收、储存、蒸发，使城市的排水系统遵循雨水循环规律。
研究表明海绵城市的技术标准不统一，措施繁多，不利于传播和普及，因此我们在本文中按海绵城市处理雨水的先后顺序归纳成三大类，分别是用于收集雨水的“收水措施”，用于含蓄、储存、过滤雨水的“蓄水措施”，及如何有效利用雨水的“用水措施”。
一级建造师——海绵城市建设工程知识点
海绵城市建设工程海绵城市定义：下雨时、吸水、蓄水、渗水、净水，需要时将蓄存的水释放并加以利用；统筹发挥自然生态功能与人工干预功能；科学合理的选择技术设施时海绵城市建设中的重点难点，将源头低影响开发、传统雨水管渠、超标雨水径流蓄排设施相结合，统筹应用滞、蓄、渗、净、用、排等技术手段，同时具备适用性、目标性、生态性、效益性及组合性原则；一、海绵城市建设技术设施类型主要有渗透设施、存蓄与调节设施、转输设施、截污净化设施；二、渗透设施主要有透水铺装、下沉式绿地、生物滞留设施、渗透唐；1、渗透设施的选择透水铺装适用：人行道、人行广场、建筑小区人行道路宜采用透水砖、透水混凝土、透水沥青；小型停车场宜采用植草砖、透水混凝土、透水沥青；园林绿地场所可采用鹅卵石、碎石、碎拼、踏步石铺地；下沉式绿地适用：道路、广场、其他硬化铺装区及周边绿地优先采用；应低于铺砌地面或道路，下沉深度根据土壤渗透性能确定，一般为100=200mm；渗透塘：汇水面积>1公顷、地势较低的低洼地带等具有一定空间条件的区域；2、渗透技术（1）透水铺装：可采用透水砖铺装、透水混凝土铺装、透水沥青混凝土铺装，还包括嵌草砖、园林铺装中的鹅卵石、碎石铺装；一般要求：宜首选材料本身透水的透水砖进行铺装；透水找平层和基层渗透系数应大于面层；施工要求：面层孔隙率≥20%，透水基层孔隙率≥30%，横坡宜1%-1.5%；冬季冻融风险的城市应慎重选择；对道路路基强度和稳定性的潜在风险较大时可采用半透水铺装；透水铺装与不透水铺装之间应采用防渗措施；透水铺装位于地下室顶板上时，覆土厚度≥600mm，应设置排水层，及时排除雨水；（2）下沉式绿地：狭义的下沉式绿地指绿地高程低于周边铺砌地面或道路200mm以内；一般要求：雨水口设在绿地内且低于路面高程、高于绿地高程；尽量采用本地的、耐淹、耐旱、耐污染种类的植物，宜采用草本植物；宜低于硬化地面100-200mm，进水口拦污设施应正确设置；绿地内溢流口（雨水口）顶面应高于绿地50-100mm；内表层土壤渗透能力不足时，应通过措施改良土壤渗透能力，也可设置渗透设施；道路红线内外绿地的高程一般低于路面并与道路景观相结合；施工要求：对于渗透性较差的地区，可适当缩小雨水溢流口与绿地高程的差值，使下沉式绿地集蓄的雨水能够在24h内完全下渗；（3）生物滞留带：指在地势较低的区域，通过植物、土壤和微生物系统蓄渗、净化雨水径流的设施；由植物层、土壤层、过滤层（或排水层）、蓄水层构成；分为简易型和复杂型；一般要求：对于污染严重的汇水区应选用植草沟、植物缓冲带或沉淀池等对径流雨水预处理，去除大颗粒污染物并减缓流速，按设计要求设置弃流措施防止石油类高浓度污染物侵害植物；地面溢流设施顶部应低于汇水面100mm；生物滞留设施面积与汇水面面积之比为5%-10%；复杂型生物滞留设施结构外层及底部应设置透水土工布，防止周围原土侵入；复杂型施工要求：换土层底部应铺设透水土工布隔离层或厚度≥100mm的砂层，防止换土层介质流失；（4）渗透塘：一种用雨水下渗补充地下水的洼地，具有一定净化雨水和消减峰值流量效果；一般要求：适用于汇水面积较大（>1公顷）且具有一定空间条件的区域；对场地条件要求较严格，对后期维护管理要求较高；入渗池（塘）前应设置沉砂池、前置塘等预处理措施，去除大颗粒的污染物并减缓流速；施工要求：边坡坡度≤1：3，塘底至溢流水位≥600mm；渗透塘底部构造一般为200-300mm的种植土、透水土工布及300-500mm的过滤介质层；排空时间≤24h，放空管距池底≥100mm；三、存储与调节设施主要有湿塘、雨水湿地、蓄水池、调节塘、调节池；1、存储与调节的选择：建筑小区、城市绿地、广场等区域的低洼水塘或其他具有空间条件的场底宜设置湿塘；建筑与小区、城市道路、城市绿地、滨水带等区域内的地势较低的地带或水体宜设置雨水湿地；由绿化、道路喷洒、景观补充水等雨水回用需求的小区、城市绿地等宜设置蓄水池；建筑小区、城市绿地等具有一定空间条件的区域宜设置调节塘；城市雨水管渠系统较难改造时可采用调节池；2、存储与调节技术主要由湿塘、雨水湿地、渗透塘、调节塘、蓄水池、蓄水模块；（1）湿塘、雨水湿地：一般由进水口、前置塘、沼泽区、出水池、溢流出水口、护坡及驳岸、维护通道构成；湿塘一般要求：前置塘为湿塘的预处理设置，作用为沉淀径流中大颗粒污染物，池底一般为混凝土或块石结构；主塘一般包括常水位以下的永久容积和储存容积，永久容积水深为0.8-2.5m，储存容积根据规划部门提出的“单位质量控制面积”确定；雨水湿地一般要求：沼泽区包括浅沼泽区和深沼泽区，是雨水湿地主要的净化区；浅沼泽区水深范围0-0.3m，深沼泽区水深0.3-0.5m；调节容积应在24h内排空；出水池作用为防止沉淀物的再悬浮和降低温度的作用，水深0.8-1.2m，容积为总容积（不含调节池容积）的10%；（2）蓄水池：具有雨水储存功能的集蓄利用设置和消减峰值流量的作用；主要包括钢筋混凝土蓄水池，砖、石砌筑蓄水池、塑料蓄水模块拼装式蓄水池、地下封闭式蓄水池；一般要求：施工完毕后必须进行满水试验；（3）调节塘：也称干塘，以消减峰值流量功能为主；一般由进水口、调节区、出口设施、护坡及堤岸构成；（4）调节池：主要用于消减下游雨水管渠峰值流量，减少下游雨水管渠断面；常用于雨水管渠中游，主要包括塑料块调节池、管组式调节池、钢筋混凝土调节池；一般要求：调节水池底板位于地下水位以下时，应进行抗浮稳定性验算；排水管的排水方向、高程与下游市政管道或排水设施相协调；池壁施工缝设置符合要求，强度≥2.5MPa 时可进行凿毛处理；四、转输设施主要有植草沟、渗透管渠；1、转输设施的选择植草沟：建筑与小区内道路、广场、停车场等不透水面的周边；渗管或管渠：建筑与小区及公共绿地内转输量较小且土壤渗透情况良好的区域；2、转输技术雨水转输技术主要是对雨水径流的排/蓄管理及衔接其他各单项设施，有城市雨水管渠和超标雨水径流i排放系统共同构建；雨水管渠系统主要以地下管渠系统为主，转输和处置低于系统设计排水能力的降雨/融雪径流；（1）植草沟：一般分为传输型、干式、湿式植草沟；总高度≤600mm，上顶宽度应根据汇水面积确定，一般为600-2400mm，底部宽度宜为300-1500mm；断面边坡坡度宜≤1：3；采取措施保证雨水能以较低流速通过植草沟，防止边坡侵蚀；不宜作为泄洪通道；纵坡宜为1%-4%，纵坡较大时应设置为阶梯型或中途设置消能台坎，纵坡较小时应选用干式植草沟；考虑雨水下渗时可设置透水土工布，下部土壤渗透系数>5*106m/s，不考虑雨水下渗时可设置防水土工布；（2）渗透管渠：可采用穿孔塑料管、无砂混凝土管和砾（碎）石等材料组合而成；开孔率控制在1%-3%之间，无砂混凝土管的孔隙率应>20%；应设置植草沟、沉淀（砂）池等预处理措施；敷设坡度应满足排水要求，宜为1%-2%；渗透管四周填充砾石或其他多孔材料，砾石层外包透水土工布，土工布搭接宽度≥200mm；设在行车路面下时覆土深度≥700mm；浅沟沟底表面的土壤厚度一般≥100mm；渗渠中砂（砾石）层厚度一般≥100mm；五、截污净化设施主要有植被缓冲带、初期雨水弃流设施、人工土壤渗透设施；1、截污净化设施的选择植被缓冲带：道路等不透水地面周边绿地、公园绿地、城市水系统的滨水绿化带等区域；可作为低影响开发设施的预处理设施和城市水系的雨水径流污染控制措施；人工土壤渗滤设施：具有一定场地空间的建筑与小区及城市绿地；2、截污净化技术主要针对屋顶雨水及地面雨水径流，是在污染源头采取措施截流污染物，防止扩散；城市道路、广场未设置雨水口时，初期污染严重的雨水通过植草沟内的初期雨水弃流井，直接排入市政污水管道；后期雨水排入雨水花园，进入景观水体，经自然截流、渗滤、净化处理排入河道；（1）植草缓冲带：应设置碎石消能，坡度一般为2%-6%，宽度≥2m，当坡度>6%时另设置消能设施；适用于道路等不透水地面四周；（2）初期雨水弃流设施：一般有自控弃流、渗透弃流、弃流池、雨水管弃流等形式；施工要求：雨水弃流排入污水时应设置确保污水不倒灌回弃流装置内的设施；初期径流弃流池、雨水进水口应设置格栅；流量控制式雨水弃流装置的流量计应安装再管径最小的管道；自动控制弃流装置的电动阀、计量装置宜设在室外，控制箱宜集中设置且设在室内；（3）人工土壤渗滤：属于小型的污水处理系统；一般要求：一般由畜水层、渗滤体、防渗膜、溢流井、渗管、排水管组成；渗滤体由石英砂、少量矿石和活性炭及营养物质等材料组成，不得含有草根、树叶、塑料袋等有机杂物及垃圾，矿石泥沙量≤3%，材料配合比符合设计要求；生物填料的原料、材料密度、有效堆积生物膜表面面积、堆积密度应符合设计要求；主要作为蓄水池等雨水储存设施的配套雨水收集设施；施工要求：防渗膜铺贴应贴紧基坑底和基坑壁，适度张紧，不应有皱折；防渗膜接缝应采用焊接或专用胶粘剂粘合；渗滤体铺装填料时应均匀轻撒填料。
海绵城市建设的基本概念及技术措施
汇报人：文小库 2023-12-18
目录
• 海绵城市概念 • 海绵城市建设基本原则和指导
思想 • 海绵城市建设技术措施 • 海绵城市建设实践案例及效果
评估 • 海绵城市未来发展趋势及展望
01
海绵城市概念
海绵城市定义
• 海绵城市是指城市能够像海绵一样，在适应环境变化和应对自 然灾害等方面具有良好的“弹性”，下雨时吸水、蓄水、渗水 、净水，需要时将蓄存的水释放并加以利用。
通过海绵城市建设，提高城市对雨水的吸 收和利用能力，减少城市排水系统的负担 ，缓解水资源短缺问题。
海绵城市建设注重生态保护和修复，通过 恢复湿地、雨水花园等自然生态系统，提 升城市生态环境质量。
增强城市防洪能力
促进绿色低碳发展
海绵城市建设通过加强雨水排放和利用设 施的建设，提高城市的防洪排涝能力，减 少城市内涝的发生。
加强政府、企业和社会各方面的合作，形成 合力推动海绵城市建设。
03
海绵城市建设技术措施
雨水收集与利用
雨水收集系统
通过雨水收集系统，将雨水收集 起来，经过处理后用于绿化灌溉 、冲厕等。
雨水利用技术
利用雨水收集系统收集的雨水， 通过过滤、消毒等处理技术，将 其转化为可利用的水资源，用于 城市绿化、景观水体等。
风险防控
加强风险评估和预警，采取有 效措施降低城市内涝、水污染
等风险。
海绵城市建设指导思想
01
02
03
04
生态文明建设
将海绵城市建设作为生态文明 建设的重要内容，促进城市可
持续发展。
人与自然和谐共生
尊重自然规律，保护生态环境 ，实现人与自然和谐共生。
1海绵城市知识点总结
海绵城市一、海绵城市的概念和作用海绵城市是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用，主要通过构建综合性“低影响开发雨水系统”来实现。
海绵城市建设有三大突出作用，一是，保护水资源，突破传统的“以排为主”的城市雨水管理理念，吸纳尽可能多的水资源。
为城市所利用。
二是，防治水污染，通过渗、滞、蓄、净、用、排等多种生态化技术，减少雨洪初期雨水对水体的污染。
三是，减轻洪涝灾害影响，通过减少径流系数的方式，使较大降雨量得到就地吸纳，降低城市内涝的影响。
二、海绵城市建设理念无论是李克强总理，还是习近平总书记，都提出了“让城市有面子，更要有里子”的建设宗旨，现在到了注重里子的时候。
树立三段论观念：包括源头减排设施、排水管渠设施、排涝除险设施。
达到四大目标：城市排水工作一定要有系统的理念，考虑到方方面面的工作，达到系列综合目标，即：小雨不积水，大雨不内涝，河道不黑臭，热岛有缓解。
协调五大专业：海绵城市建设需要规划、建筑、绿地、道路、水务等专业共同协调。
海绵城市不仅是给排水行业的事情，但我们没有跨界的条件，无法指挥道路怎么设计、绿地怎么做。
只有各个专业相互协同、相互配合，才能够把海绵城市的系统理念建立起来。
牢记六字箴言：分别为渗、滞、蓄、净、用、排。
其中，构建系统的理念，更要牢记后四字。
三、建设途径1. 保护修复城市原有生态系统。
对地表和地上水体进行全方位的保护，运用生态方法对已受破坏的生态系统进行修复和恢复，其中地表水包括湿地、河流、坑塘、湖泊、沟渠等。
在对原有生态系统的保护和修复中，尤其要注意保护可以吸纳较大降水的生态单元，如湿地、湖泊、林地、草地等。
2. 低影响开发技术应用。
低影响开发(LID low impactdevelopment)，是城市建设中，运用各种工程及非工程手段，尽量使开发前后的水文特性保持不变，增加透水面积，减轻径流污染、径流总量等对生态造成的不利影响。
海绵城市解说词
海绵城市解说词
摘要：
1.海绵城市的概念和意义
2.海绵城市的设计原则和方法
3.海绵城市的实际应用案例
4.海绵城市的未来发展趋势
正文：
海绵城市，是一个形象的比喻，指的是城市在适应环境变化和应对雨水灾害等方面，就像海绵一样具有很好的弹性和吸水性。
海绵城市的概念来源于可持续发展的理念，旨在通过构建生态、环保、智能的城市基础设施，提高城市对环境变化的适应能力和居民的生活质量。
海绵城市的设计原则主要包括生态优先、自然循环和综合治理。
生态优先，就是在城市规划和建设过程中，优先考虑保护和恢复城市的自然生态环境，使城市与自然环境和谐共生。
自然循环，是指通过构建自然水系、湿地等生态设施，使城市的雨水得到自然净化和循环利用。
综合治理，是指通过整合城市规划、建设、管理等多方面的资源，实现城市水资源的综合利用和协调发展。
在实际应用中，海绵城市的建设方法包括绿色建筑、雨水花园、生态停车场等。
绿色建筑通过设计绿化屋顶、垂直绿化等，减少雨水径流，降低城市的热岛效应。
雨水花园则是通过构建自然水系和湿地，收集和净化雨水，提高城市的抗旱性。
生态停车场则是利用植草砖、透水混凝土等材料，使停车场具有
吸水、保湿等功能，减少城市热岛效应。
目前，我国已经有很多城市在积极推进海绵城市的建设，如深圳、北京、上海等地。
这些城市在规划和建设过程中，积极引入海绵城市的理念和技术，取得了显著的成效。
在未来，海绵城市将成为城市建设的新方向，为我国的城市可持续发展提供有力支撑。
总之，海绵城市是一种具有前瞻性和战略意义的城市建设理念。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
6
结合国内情况的定义
• 结合国情将海绵城市和低影响开发联系起来
• 在我们国家，低影响开发指在城市开发建设过 程中采用源头削减、中途转输、末端调蓄等多 种手段，通过渗、滞、蓄、净、用、排等多种 技术，实现城市良性水文循环，提高对径流雨 水的渗透、调蓄、净化、利用和排放能力，维 持或恢复城市的“海绵”功能。
12
以小区为例的典型设计——绿地设计
• 绿地在满足基本功能的前提下，应设计可消纳 径流（雨水）的低影响开发设施，并通过溢流 排放系统与城市雨水管渠系统和超标雨水径流 排放系统有效衔接。
• 道路径流雨水进入绿地内的低影响开发设施前， 应利用沉淀池、前置塘等对进入的雨水进行预 处理，防止径流雨水对绿地环境造成破坏。
流排放。
20
生物滞留设施
• 按应用位置不同又称作雨水花园、生物滞留带、高位花坛、生态树池等。 • 对于污染严重的汇水区应选用植草沟、植被缓冲带或沉淀池等对径流雨水进行预处理。 • 生物滞留设施宜分散布置且规模不宜过大。 • 生物滞留设施的蓄水层深度应根据植物耐淹性能和土壤渗透性能来确定
21
22
23
• 组合系统的优化应遵循以下原则：
1、组合系统中各设施的适用性应符合场地土壤渗透性、地
下水位、地形等特点。
2、组合系统中各设施的主要功能应与规划控制目标相对应。
40
设备选用流程图
41
42
43
必要的数据（难点之二、三）
• 制定控制目标和指标。（径流总量、径流 峰值和径流污染控制目标）等
• 确定设施规模。（水文和水力学模型计算 得出）
• 渗管/渠适用于建筑与小区及公共绿地内转输流量较小的区域
35
36
植被缓冲带
• 植被缓冲带为坡度较缓的植被区，经植被拦截及土壤下渗作用减缓地 表径流流速，并去除径流中的部分污染物。
37
38
初期雨水弃流设施
• 缓解初期冲刷效应，降低雨水的后续处理难度。
39
技术的选择（难点之一）
• 如何优化组合
10
低影响开发雨水系统设计流程（景观公司都做了竖向设计）
11
以小区为例的典型设计——场地设计
• 结合现状地形地貌，合理利用场地内原有 的湿地、坑塘、沟渠等。
• 应优化不透水硬化面与绿地空间布局，建 筑、广场、道路周边宜布置可消纳径流雨 水的绿地。
• 有景观水体的地方，景观水体宜具备雨水 调蓄功能，景观水体的规模应根据降雨规 律、水面蒸发量、雨水回用量等，通过全 年水量平衡分析确定
• 路面宜采用透水铺装，透水铺装路面设计应满足路基路 面强度和稳定性等要求。
• 道路人行道宜采用透水铺装，各种开发设施应该防止径 流雨水下渗对道路路面及路基的强度和稳定性造成破坏。
15
技术的选择（难点之一）
• 有哪些技术
• 主要有透水铺装、绿色屋顶、下沉式绿地、 生物滞留设施、渗透塘、渗井、湿塘、雨 水湿地、蓄水池、雨水罐、调节塘、调节 池、植草沟、渗管/渠、植被缓冲带、初期 雨水弃流设施、人工土壤渗滤等
7
规划控制目标（建设目标——水）
• 径流总量控制 • 径流峰值控制 • 径流污染控制 • 雨水资源化利用
8
9
关键技术环节
• 制定控制目标和指标。（径流总量、径流峰值和径 流污染控制目标）等
• 建设用地选择与优化。 • 低影响开发技术、设施及其组合系统选择。（比如：
地下水超采地区应首先考虑雨水下渗，干旱缺水地 区应考虑雨水资源化利用，一般地区应结合景观设 计增加雨水调蓄空间。 ） • 确定设施规模。（水文和水力学模型计算得出）
• 低影响开发设施内植物宜选择耐盐、耐淹、耐 污等能力较强的乡土植物。
13
城市道路低影响开发雨水系统典型流程（广场、绿地其他的不同）
14
典型设计——道路设计
• 优化道路横坡坡向、路面与道路绿化带及周边绿地的竖 向关系等，便于径流雨水汇入绿地内低影响开发设施。 （竖向设计）
• 路面排水宜采用生态排水的方式。（溢流排放系统等结 合）
海绵城市
海绵城市的定义
• 海绵城市是指城市能够像海绵一样，在适应环 境变化和应对自然灾害等方面具有良好的“弹 性”，下雨时吸水、蓄水、渗水、净水，需要 时将蓄存的水“释放”并加以利用。
• 在海绵城市建设过程中，应统筹自然降水、地 表水和地下水的系统性，协调给水、排水等水 循环利用各环节，并考虑其复杂性和长期性。
44
生物滞留带实景
45
植草沟实景
46
透水铺装和下沉式绿地实景
47
透水性彩色沥青路面实景图
16
透水砖铺装
透水铺装按照面层材料不同可分为透水砖铺装、透水水泥混凝土铺装和透水沥青混凝 土铺装，嵌草砖、园林铺装中的鹅卵石、碎石铺装等也属于渗透铺装。
17
18
19
下沉式绿地
• 下沉式绿地的下凹深度应根据植物耐淹性能和土壤渗透性能确定。 • 下沉式绿地内一般应设置溢流口（如雨水口），保证暴雨时径流的溢
24
25
26
27
渗井
• 渗井指通过井壁和井底进行雨水下渗的设施 • 雨水通过渗井下渗前应通过植草沟、植被缓冲带等设施对雨水进行预处理。
28
29
渗透塘
• 渗透塘是一种用于雨水下渗补充地下水的洼地，具有一定的净化雨水 和削减峰值流量的作用。
30
调节塘
• 调节塘也称干塘，以削减峰值流量功能为主，一般由进水口、调节区、 出口设施、护坡及堤岸构成，也可通过合理设计使其具有渗透功能， 起到一定的补充地下水和净化雨水的作用。
• 调节区深度一般为0.6-3 m，塘中可以种植水生植物以减小流速、增强 雨水净化效果。
31
植草沟
• 植草沟指种有植被的地表沟渠，可收集、输送和排放径流雨水。 • 可用于衔接其他各单项设施、城市雨水管渠系统和超标雨水径流排放系统。
32
33
34
渗管/渠
• 渗管/渠指具有渗透功能的雨水管/渠，可采用穿孔塑料管、无砂混凝 土管/渠和砾（碎）石等材料组合而成。
2
海绵城市的建设途径
• 一是对城市原有生态系统的保护。 • 二是生态恢复和修复。 • 三是低影响开发。
海绵城市建设应统筹低影响开发雨水系统、 城市雨水管渠系统及超标雨水径流排放系统。
3
低影响开发雨水系统
• 低影响开发（Low Impact Development，LID）
• 其核心是维持场地开发前后水文特征不变， 包括径流总量、峰值流量、峰现时间等。
