防雷施工规范(通用)

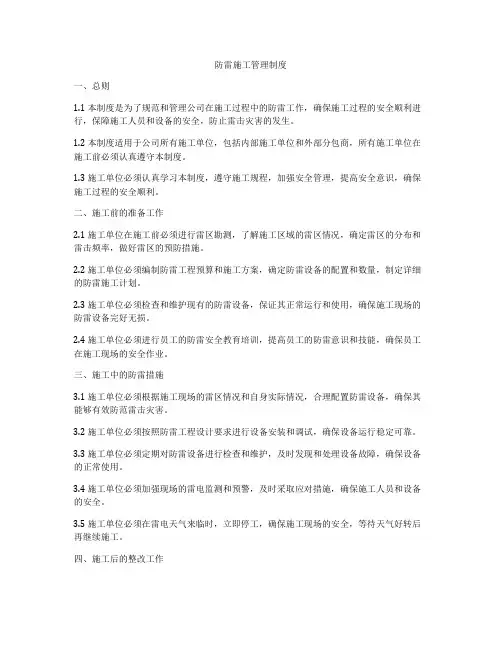

防雷施工管理制度
防雷施工管理制度一、总则1.1 本制度是为了规范和管理公司在施工过程中的防雷工作，确保施工过程的安全顺利进行，保障施工人员和设备的安全，防止雷击灾害的发生。
1.2 本制度适用于公司所有施工单位，包括内部施工单位和外部分包商，所有施工单位在施工前必须认真遵守本制度。
1.3 施工单位必须认真学习本制度，遵守施工规程，加强安全管理，提高安全意识，确保施工过程的安全顺利。
二、施工前的准备工作2.1 施工单位在施工前必须进行雷区勘测，了解施工区域的雷区情况，确定雷区的分布和雷击频率，做好雷区的预防措施。
2.2 施工单位必须编制防雷工程预算和施工方案，确定防雷设备的配置和数量，制定详细的防雷施工计划。
2.3 施工单位必须检查和维护现有的防雷设备，保证其正常运行和使用，确保施工现场的防雷设备完好无损。
2.4 施工单位必须进行员工的防雷安全教育培训，提高员工的防雷意识和技能，确保员工在施工现场的安全作业。
三、施工中的防雷措施3.1 施工单位必须根据施工现场的雷区情况和自身实际情况，合理配置防雷设备，确保其能够有效防范雷击灾害。
3.2 施工单位必须按照防雷工程设计要求进行设备安装和调试，确保设备运行稳定可靠。
3.3 施工单位必须定期对防雷设备进行检查和维护，及时发现和处理设备故障，确保设备的正常使用。
3.4 施工单位必须加强现场的雷电监测和预警，及时采取应对措施，确保施工人员和设备的安全。
3.5 施工单位必须在雷电天气来临时，立即停工，确保施工现场的安全，等待天气好转后再继续施工。
四、施工后的整改工作4.1 施工单位必须在施工结束后进行整改工作，对施工现场的防雷设备进行检查和维护，确保设备的正常使用。
4.2 施工单位必须对施工现场进行清理和整理，恢复施工现场的秩序和整洁。
4.3 施工单位必须对施工过程中发现的问题进行总结和分析，制定改进措施，提高防雷施工管理水平。
五、其他规定5.1 施工单位必须加强与相关部门的协作和合作，共同做好防雷工作，确保施工现场的安全。
(完整版)防雷施工规范(通用)
防雷工程施工规范编制：2014年01月1.0 目的：对防雷工程的施工进行指导、控制，确保防雷工程实施质量符合规定要求。
2.0适用范围：本规范适用于实施的防雷工程中的浪涌保护器、接闪器、接地引下线和接地装置等工程。
3.0定义：3.1 有关质量方面的术语依据GB/T19000—2000的定义。
3.2 浪涌保护器：其目的在于限制瞬态过电压和分走电涌电流的器件，它至少含有一非线性原件。
3.3 接闪器：指用来接收雷电流的部分，其形式有避雷针、避雷网、避雷带、避雷线等或其他金属构件。
3.4 防雷引下线：指将接闪器接收到的雷电流导入接地装置的部分。
3.5接地装置：是指将雷电流或设备漏电电流导入大地的装置，一般由接地线和接地体组成。
4.0引用文件：GB/T19001-2000标准8.2.38.2.4。
本公司《质量手册》。
本公司《程序文件》。
防雷工程实施的电气设计图纸及相关文件。
5.0职责：5.1项目经理或技术负责人为防雷工程实施工作负责人，应具备防雷施工资格证书，熟悉防雷规范，负责根据相关方案、图纸及规范向有关人员进行技术交底。
5.2项目组或安装队的质量员负责防雷工程安装质量的检查、监督和验收评定工作。
5.3安装电工和焊工必须经过培训、考核合格并取得特种作业人员操作证方可上岗。
5.4 临时雇佣人员必须签订临时用工协议方能进行施工。
6.0施工准备：6.1充分熟悉施工规范、相关图纸及设计方案要求。
6.2根据图纸准备相应施工图集及技术资料，编制技术交底。
6.3 浪涌保护器：根据技术方案设计的浪涌保护器的型号及数量从仓库领取。
接闪器、接地引下线及接地装置：根据技术方案设计的规格型号，采用热镀锌圆钢、角钢、扁钢材料，多股铜线等，并有材质检验报告等质量证明文件。
6.4施工机具:螺丝刀、扳手、钢锯、电焊机、切割机、压力台、电锤、钢卷尺、电、气焊工具等。
6.5测量工具：万用表、接地电阻测试仪。
7.0质量标准：7.1主控项目：所用施工设备及材料的质量符合设计要求。
建筑防雷工程施工验收规范
一、概述为确保建筑物防雷安全，保障人民群众生命财产安全，依据国家相关法律法规和技术标准，制定本规范。
本规范适用于新建、改建、扩建建筑物防雷工程施工及验收。
二、施工准备1. 施工单位应具备相应的资质和施工能力，施工人员应持证上岗。
2. 施工单位应按照设计文件、国家标准和规范要求，编制施工组织设计和施工方案。
3. 施工单位应确保施工材料、设备符合国家标准和规范要求，并进行检验。
4. 施工单位应做好施工现场的排水、防护、照明、通风等安全措施。
三、施工过程1. 接闪器安装（1）接闪器安装位置应符合设计要求，确保有效覆盖建筑物。
（2）接闪器应采用镀锌钢绞线、镀锌圆钢、镀锌扁钢等材料。
（3）接闪器与建筑物外露金属物进行等电位连接。
2. 接地装置施工（1）接地装置应采用镀锌材料，如镀锌圆钢、镀锌扁钢等。
（2）接地装置应按照设计要求布置，确保接地电阻符合标准。
（3）接地装置与建筑物基础、地下室、设备基础等进行连接。
3. 防雷装置与建筑物连接（1）防雷装置与建筑物连接处应进行等电位连接。
（2）连接处应采用镀锌材料，确保连接牢固。
四、施工验收1. 施工单位应按照施工方案进行自检，确保工程质量符合要求。
2. 施工单位应按照国家相关法律法规和规范要求，组织竣工验收。
3. 竣工验收应包括以下内容：（1）审查施工单位的资质和施工能力。
（2）检查施工材料、设备的质量。
（3）检查施工过程是否符合规范要求。
（4）检查防雷装置的安装、接地装置的布置、连接等是否符合设计要求。
（5）检查接地电阻是否符合标准。
4. 竣工验收合格后，施工单位应向建设单位提供以下资料：（1）施工组织设计和施工方案。
（2）施工材料、设备的检验报告。
（3）施工过程记录。
（4）竣工验收报告。
五、注意事项1. 施工单位应严格按照规范要求进行施工，确保工程质量。
2. 施工单位应加强施工现场管理，确保施工安全。
3. 施工单位应做好施工记录，为后续维护、保养提供依据。
4. 建设单位应加强对防雷装置的维护、保养，确保其长期有效。
防雷接地工程施工规范最新
一、概述防雷接地工程是保障建筑物、设备安全运行的重要工程，其施工质量直接关系到人民生命财产安全。
为了规范防雷接地工程施工，提高工程质量，确保安全运行，根据国家相关法律法规和行业标准，特制定本规范。
二、施工准备1. 施工前，施工单位应编制详细的施工组织设计，明确施工方案、施工工艺、质量标准和安全措施。
2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工规范、工艺和质量要求。
3. 施工单位应配备必要的施工设备和检测仪器，确保施工质量。
4. 施工单位应按照工程设计要求，准备施工所需的材料、设备和工具。
三、施工工艺1. 接地装置安装（1）根据设计要求，确定接地体的位置和尺寸，并做好标记。
（2）开挖接地体沟槽，沟槽深度应满足设计要求，宽度应大于接地体直径的3倍。
（3）将接地体按照设计要求放置于沟槽中，确保接地体与土壤接触良好。
（4）回填土，分层夯实，确保接地体稳定。
2. 防雷引下线及避雷带安装（1）根据设计要求，确定防雷引下线和避雷带的位置和尺寸，并做好标记。
（2）在建筑物外墙或屋面安装防雷引下线和避雷带，确保其与建筑物连接牢固。
（3）检查防雷引下线和避雷带的接地电阻，确保符合设计要求。
3. 接地体连接（1）将接地体与防雷引下线、避雷带连接，连接处应使用焊接或螺栓连接，确保连接牢固。
（2）检查接地体连接处的接地电阻，确保符合设计要求。
四、施工质量验收1. 施工单位应按照施工规范和设计要求，对防雷接地工程进行自检。
2. 施工单位应组织有关人员对防雷接地工程进行中间验收和竣工验收。
3. 验收合格后，施工单位应向建设单位提交验收报告。
五、安全措施1. 施工单位应按照《建筑施工安全检查标准》和《电业安全工作规程》等安全规范，制定安全措施。
2. 施工人员应佩戴安全帽、安全带等防护用品。
3. 施工现场应设置警示标志，确保施工安全。
六、附则1. 本规范适用于新建、改建、扩建工程中的防雷接地工程施工。
2. 本规范由XX市XX局负责解释。
建筑防雷工程施工要求
建筑防雷工程施工要求一、材料准备要求1. 防雷设施的材料应符合国家相关标准，具有合格证明，不得使用过期、损坏或质量有问题的材料。
2. 材料应进行货运、搬运、存放等全过程的检验，以保证其完好无损。
3. 施工现场应有专门的仓库存放防雷设施的材料，严格按照规定的标准、要求进行分类存放，并保持干燥、通风、整齐。
二、施工环境要求1. 施工现场应保持整洁、干净，杂物不得乱堆放，防止造成施工设备和材料的损坏。
2. 施工现场应设立专门的施工区域，禁止他人闲杂人员进入，以确保施工安全和通畅。
3. 施工现场应有完喂的水、电、通讯等设施，以保证施工设备的良好运转。
三、施工人员要求1. 施工人员应熟悉防雷工程的施工要求和施工方案，严格按照规定进行操作，不得擅自更改。
2. 施工人员应具备相关的技术资格证书，经过专门培训和考核，保证其操作技能合格。
3. 施工人员应着装整齐，佩戴必要的安全防护用品，如安全帽、安全鞋、手套等。
四、施工设备要求1. 使用的施工设备应符合国家标准，定期检验和维护，保证设备的正常运转和安全使用。
2. 施工设备应放置在专门的固定位置，使用结束后及时清洗、整理，并加以覆盖保护，防止腐蚀和损坏。
3. 施工设备的使用应按照规定的程序和操作要求进行，不得擅自操作或超负荷使用。
五、施工工艺要求1. 施工前应认真检查设计图纸和施工方案，确保施工前的准备工作充分完备。
2. 施工过程中应严格按照施工方案进行操作，不得擅自更改施工程序或顺序。
3. 施工过程中注意安全防护，如搭建临时防护设施，设置警示标志等。
4. 施工结束后应及时清理施工现场，做好设备和材料的保管工作，保持环境整洁。
六、质量验收要求1. 施工结束后应进行质量验收，包括防雷设施的安装质量检验、设备运转测试等。
2. 根据验收结果制定整改措施，对发现的问题及时进行整改和处理，确保防雷工程符合相关标准和要求。
以上是建筑防雷工程施工要求的相关内容，希望对大家在施工过程中有所帮助。

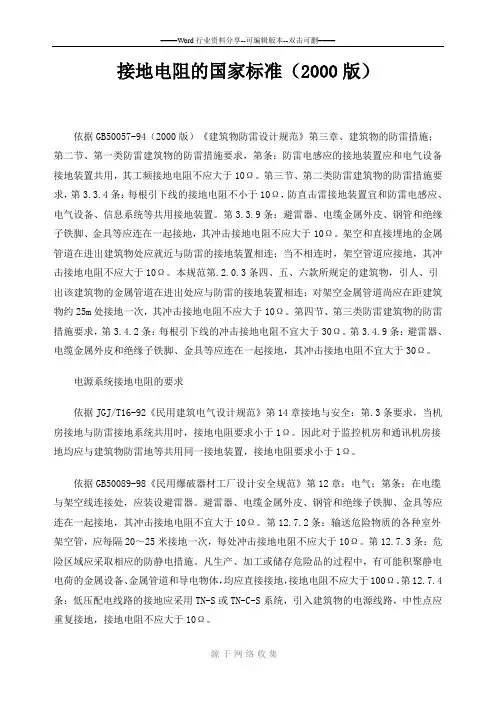

GB50057-2000建筑物防雷设计规范
接地电阻的国家标准（2000版）依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第12.7.3条：危险区域应采取相应的防静电措施。
住宅防雷工程施工规范
住宅防雷工程施工规范是为了保障住宅建筑及其居民的生命财产安全，预防和减少雷电灾害而制定的。
在我国，住宅防雷工程施工规范主要参照《建筑物防雷设计规范》GB 50057-2010和《建筑物防雷工程施工与质量验收规范》GB 50601-2010等国家标准。
以下是住宅防雷工程施工的一些基本规范和要求：1. 防雷等级和防雷区域划分根据住宅建筑的用途、结构、位置和环境等因素，应确定防雷等级和防雷区域。
一般住宅建筑可划分为防雷等级为第三级，防雷区域分为室外防雷区和室内防雷区。
2. 外部防雷装置外部防雷装置主要包括接闪器、引下线和接地装置。
接闪器用于捕捉或引导直击雷电流进入引下线的金属构件或系统，可以是避雷针、避雷带、避雷网等形式。
引下线应选用镀锌钢绞线或镀锌圆钢，并应埋设深度不小于0.7米，以防止腐蚀。
接地装置应采用独立接地体或共用接地体，接地电阻应符合设计要求。
3. 内部防雷装置内部防雷装置主要用于减小雷电流在所需防护空间内产生的电磁效应，包括屏蔽导体、等电位连接件和电涌保护器等。
室内防雷主要是通过等电位连接，将建筑物内的金属物体与接地系统连接，以达到共同接地，减少雷电过电压对室内电气设备的影响。
4. 防雷接地施工要求（1）接闪器安装：接闪器的安装位置、高度和数量应符合设计要求。
接闪器与建筑物的外墙、栏杆、旗杆、吊车梁、管道、设备等外露金属物应进行等电位连接。
（2）引下线安装：引下线应沿建筑物外墙或结构筋敷设，避免穿越潮湿、腐蚀性环境。
引下线与接闪器、接地体之间的连接应牢固可靠，连接部位应进行防腐处理。
（3）接地体施工：接地体应埋设于土壤中，接地电阻应符合设计要求。
接地体周围应填充导电材料，以提高接地效果。
（4）等电位连接：建筑物内的金属物体、设备、线路等应与接地系统进行等电位连接，连接方式可采用焊接、螺栓连接等。
5. 施工质量验收住宅防雷工程完工后，应进行施工质量验收。
验收内容包括：接闪器、引下线、接地体的安装是否符合设计要求，连接是否牢固可靠，接地电阻是否符合规定等。
防雷工程施工_规范
防雷工程施工规范一、总则1.1 为了保证防雷工程质量，防止和减少雷电灾害，依据《建筑物防雷设计规范》（GB 50057-2010）和《建筑物防雷工程施工与质量验收规范》（GB 50601-2010），制定本规范。
1.2 本规范适用于新建、改建、扩建建筑物的防雷工程施工。
1.3 防雷工程施工应遵循安全、可靠、经济、合理的原则。
二、施工准备2.1 施工单位应具备相应的资质，施工人员应具备相应的专业技术水平。
2.2 施工前应认真阅读设计文件，了解防雷工程的设计意图、设计要求和施工工艺。
2.3 施工前应进行现场踏勘，了解建筑物的结构、用途、周围环境等因素，确认施工条件。
2.4 施工前应准备必要的施工工具、材料和设备。
三、施工要求3.1 外部防雷系统施工3.1.1 避雷针、避雷带、避雷网的安装应符合设计要求，固定牢固，连接可靠。
3.1.2 避雷针的安装高度、位置、数量应根据建筑物的高度、平面形状、屋顶结构等因素确定，保证避雷针的防护范围符合要求。
3.1.3 接地装置的施工应符合设计要求，接地电阻应满足规范要求。
3.1.4 接地导体应采用焊接、螺栓连接或其他可靠连接方式，连接部位应进行防腐处理。
3.2 内部防雷系统施工3.2.1 等电位连接应符合设计要求，金属屏蔽、接地导体应连接可靠，连接点应进行防腐处理。
3.2.2 过电压保护器的安装应符合设计要求，安装位置、数量、类型应满足防护要求。
3.2.3 金属屏蔽的施工应符合设计要求，保证金属屏蔽的完整性和连续性。
3.2.4 防雷接地系统与电气设备的接地系统应分开设置，避免共用接地母线。
四、施工质量验收4.1 施工过程中应定期对施工质量进行检查，发现问题应及时整改。
4.2 施工完成后应进行整体验收，验收内容包括：避雷针、避雷带、避雷网的安装位置、高度、数量是否符合设计要求；接地装置的接地电阻是否满足规范要求；等电位连接、金属屏蔽、过电压保护器的安装是否符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷工程施工规编制：2014年01月1.0 目的：对防雷工程的施工进行指导、控制，确保防雷工程实施质量符合规定要求。
2.0适用围：本规适用于实施的防雷工程中的浪涌保护器、接闪器、接地引下线和接地装置等工程。
3.0定义：3.1 有关质量方面的术语依据GB/T19000—2000的定义。
3.2 浪涌保护器：其目的在于限制瞬态过电压和分走电涌电流的器件，它至少含有一非线性原件。
3.3 接闪器：指用来接收雷电流的部分，其形式有避雷针、避雷网、避雷带、避雷线等或其他金属构件。
3.4 防雷引下线：指将接闪器接收到的雷电流导入接地装置的部分。
3.5接地装置：是指将雷电流或设备漏电电流导入的装置，一般由接地线和接地体组成。
4.0引用文件：GB/T19001-2000标准8.2.38.2.4。
本公司《质量手册》。
本公司《程序文件》。
防雷工程实施的电气设计图纸及相关文件。
5.0职责：5.1项目经理或技术负责人为防雷工程实施工作负责人，应具备防雷施工书，熟悉防雷规，负责根据相关方案、图纸及规向有关人员进行技术交底。
5.2项目组或安装队的质量员负责防雷工程安装质量的检查、监督和验收评定工作。
5.3安装电工和焊工必须经过培训、考核合格并取得特种作业人员操作证方可上岗。
5.4 临时雇佣人员必须签订临时用工协议方能进行施工。
6.0施工准备：6.1充分熟悉施工规、相关图纸及设计方案要求。
6.2根据图纸准备相应施工图集及技术资料，编制技术交底。
6.3 浪涌保护器：根据技术方案设计的浪涌保护器的型号及数量从仓库领取。
接闪器、接地引下线及接地装置：根据技术方案设计的规格型号，采用热镀锌圆钢、角钢、扁钢材料，多股铜线等，并有材质检验报告等质量证明文件。
6.4施工机具:螺丝刀、扳手、钢锯、电焊机、切割机、压力台、电锤、钢卷尺、电、气焊工具等。
6.5测量工具：万用表、接地电阻测试仪。
7.0质量标准：7.1主控项目：所用施工设备及材料的质量符合设计要求。
浪涌保护器及安装必须符合设计要求（相数、通流量、残压、插入损耗等），接地电阻符合要求。
检查方法：查看检测报告、目测和测量接地电阻。
接地装置的接地电阻值必须符合设计要求。
检查方法：实测或检查接地电阻测试记录。
观察检查或检查安装记录。
人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
暗敷在建筑物抹灰层的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐且无遗漏。
当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
7.2一般项目：浪涌保护器安装位置正确，连接牢固，连接浪涌保护器的相线、接地线长度不宜大于0.5m，规格必须符合规要求，跟等电位排必须用铜扣压接。
检查方法：目测及用卷尺测量。
接地装置位置正确，连接牢固，接地装置埋设深度距地面不小于0.6m.隐蔽工程记录齐全准确.检查方法:检查隐蔽工程记录。
接地装置的焊接应采用搭接焊，搭接长度扁钢≥2b；圆钢≥6D；圆钢与扁钢≥6D。
（注：b为扁钢宽度；D为圆钢直径。
）扁钢搭接焊接3个棱边，圆钢焊接双面。
检查方法；尺量检查和观察检查。
扁钢与钢管，扁钢与角钢焊接，紧贴3/4钢管表面或紧贴角钢外侧两面，上下两侧施焊。
除埋设在混凝土中的焊接接头外，应有防腐措施。
明敷避雷引下线及室接地干线的支持件间距应均匀，水平直线部分0.5～1.5m；垂直直线部分1.5～3m；弯曲部分0.3～0.5m。
接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。
避雷引下线的保护管固定牢固可靠，断接卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全。
防腐均匀，无污染建筑物。
避雷带（网）及其支持件安装位置正确。
焊接固定的焊缝应饱满无遗漏，防腐良好；采用螺栓固定的应采取双螺帽等防松措施；避雷网规格尺寸和弯曲半径正确；避雷带（网）应平整顺直，固定点支持件间距均匀，固定可靠。
每个支持件应能承受大于49N（5kg）垂直拉力；8.0防雷接地施工流程：8.1 浪涌保护器安装：根据系统图确定安装位置→浪涌保护器固定→浪涌保护器连接→做好标识→竣工验收。
8.2接地体安装：根据图纸定位→挖坑→埋设垂直接地体→铺设水平接地体→水平接地体跟垂直接地体连接→接地线引出→接地电阻测量→竣工验收。
8.3防雷引下线敷设:支架安装→引下线调直→引下线固定→引下线保护管→安装连接接地体→防腐刷漆→竣工验收。
8.4接闪器（避雷针、避雷带、避雷网、避雷线等）安装：支架安装→避雷带调直→避雷带固定→连接引下线→防腐刷漆→引下线位置标识→竣工验收。
9.0施工工艺：9.1 浪涌保护器安装根据设计方案或施工方案确定的防雷器型号、规格，根据现场情况确定浪涌保护器的安装位置。
根据确定好的位置将防雷器（防雷箱）固定，根据防雷器与接线点的距离确定线缆的长度。
电源防雷器采用并联形式，相线用红、绿、兰色，零线用黄色、接地线用黄绿双色线，线缆用螺丝压紧，以防脱落；信号防雷器采用串接形式，防雷器连接跳线尽可能采用焊接方式连接。
接线前必须断开电源，以防短路造成跳闸或设备损坏。
9.2 接闪器（避雷针、避雷带、避雷网、避雷线等）安装：避雷针根据确定的安装位置安装牢固，如在楼顶安装不得破坏楼顶防水层。
避雷带如为扁钢，可放在平板上用手锤调直；如为圆钢，可将圆钢放开一端固定在牢固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。
根据设计要求进行支撑？，并以转弯或交叉等处为起点（终点），在 1.5m 围均分档距。
用手锤、錾子等进行剔凿，洞的大小应里外一致。
支架安装前将洞用水浇湿。
或采用冲击电钻打孔固定支架。
首先固定一直线段上位于两端的支架并浇注，然后拉线进行其他支架的敷设。
避雷网如果采用混凝土支座，将混凝土支座分档排好。
将两端支架间拉直线，然后将其他支座用砂浆找平。
如果女儿墙有预留预埋铁件，可将支架直接焊接在铁件上。
接地线的焊接采用搭接焊，搭接长度扁钢≥2b，圆钢≥6D（当直径不同时，搭接长度以直径大的为准）。
9.3 防雷引下线敷设：按设计图相应柱位，配合土建施工进度，将柱主筋（不少于2根）接头跨接焊接，将焊接过的柱主筋上端用油漆做好标记，清除焊接部位的焊渣，随着建筑物的逐步增高，将作为引下线的柱主筋通长焊接，至屋顶与接闪器连接部位，并请有关人员及监理进行隐蔽验收，做好隐蔽验收记录。
避雷针引下线应与楼顶避雷带焊接，并做好防锈处理，搭接长度参照质量标准。
9.4接地装置：按设计图尺寸部位，找好位置，接地位置要避开水、电、暖、煤气等管道，根据接地体（角钢、钢管、接地模块、铜包钢、离子接地体等）的尺寸挖好坑，将垂直接地体安装到位，利用水平接地体（扁钢、铜线等）将垂直接地体连接起来并引出地面。
清除焊接部位焊渣，做好防锈措施，及时请质检部门进行隐检，同时做好隐蔽记录。
10.0 质量控制：10.1 浪涌保护器浪涌保护器相线和零线长度不宜超过0.5m。
浪涌保护器接地电阻小于4欧姆。
10.2 基础接地接地体（线）的连接应采用焊接。
焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮应敲净。
采用搭接焊时，其焊接长度如下：·镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接，敷设前需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
·镀锌圆钢焊接长度为其直径的6倍，并应双面焊接。
·镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
所有接地金属部件应镀锌。
操作时，注意保护镀锌层。
接地电阻应符合设计图的规定值。
10.3防雷接地引下线配合土建施工时不得缺焊、漏焊。
利用主筋作暗敷设引下线时，每条引下线不得小于两根主筋。
焊接质量同基础接地。
10.4 接闪器（避雷带、网）避雷带应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/1000。
但全长不得超过10mm。
避雷带弯曲处不得小于90度，弯曲半径不得小于圆钢直径的10倍。
避雷带如用扁钢，截面不得小于48mm，采用圆钢直径不得小于8mm。
焊接方法同基础接地。
遇有变形、裂缝处应作补偿处理。
防雷装置的各种支架顶部一般应距建筑物表面100mm；接地干线支架的顶部应距墙面20mm。
支架水平间距不大于1m（混凝土支座不大于2m）；垂直间距不大于1.5m。
各间距应均匀，允许偏差30mm。
转角处两边的支架距转角中心不大于250mm。
支架应平直。
水平度每2m检查段允许偏差3/1000，垂直度第3m检查段允许偏差2/1000；但全长偏差不得大于10mm。
11.0质量通病的防治措施：11.1基础接地：基础接地体钢筋错焊、漏焊或接地线测试点不够。
按设计要求执行。
焊接面不够，药皮处理不干净，防腐处理不好，焊接面按质量要求进行纠正，将药皮敲净，做好防腐处理。
利用基础、梁柱钢筋搭接面积不够，应严格按质量要求重新补焊。
11.2支架安装：支架松动，混凝土支座不稳固。
将支架松动的原因找出来，然后固定牢靠；混凝土支座放平稳。
支架间距（或预埋铁件）间距不均匀，直线段不直，超出允许偏差。
重新修改好间距，将直线段校正平直，不得超出允许偏差。
焊口有夹渣、咬肉、裂纹、气孔等缺陷现象。
重新补焊，不允许出现上述缺陷。
焊接处药皮处理不干净，漏刷防锈漆。
应将焊接处药皮处理干净，补刷防锈漆。
11.3防雷引下线敷设：焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象，应按规要求修补更改。
漏刷防锈漆，应及时补刷。
主筋错位，应及时纠正。
引下线不垂直，超出允许偏差。
引下线应横平竖直，超差应及时纠正。
11.4接闪器（避雷针、避雷带、网、线）安装：焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象。
应按规要求修补更改。
防锈漆不均匀或有漏刷处，应刷均匀，漏刷处补好。
避雷线不平直、超出允许偏差，调整后应横平竖直，不得超出允许偏差。
卡子螺丝松动，应及时将螺丝拧紧。
变形缝处未做补偿处理，应补做。
12.0安全施工措施：12.1进行接地装置施工时，如位于较深的基槽应注意高空坠物并做好护坡等处理。
12.2进行电焊作业时，电焊机应符合相关规定并使用专用开关箱，必须做到持证上岗，施工前清理易燃易爆物品，设专门看火人及相应灭火器具。
12.3进行气焊作业时，氧气、乙炔瓶放置间距应大于5m，设有检测合格的氧气表、乙炔表并设防回火装置，同时必须做到持证上岗，设专门看火人及相应灭火器具。
12.4电气焊作业时应采取相应防护措施，避免弧光伤害。
12.5雨雪天气，禁止在室外进行电焊作业。
13.0支持性文件：13.1 GB50057-1994《建筑物防雷设计规》。
