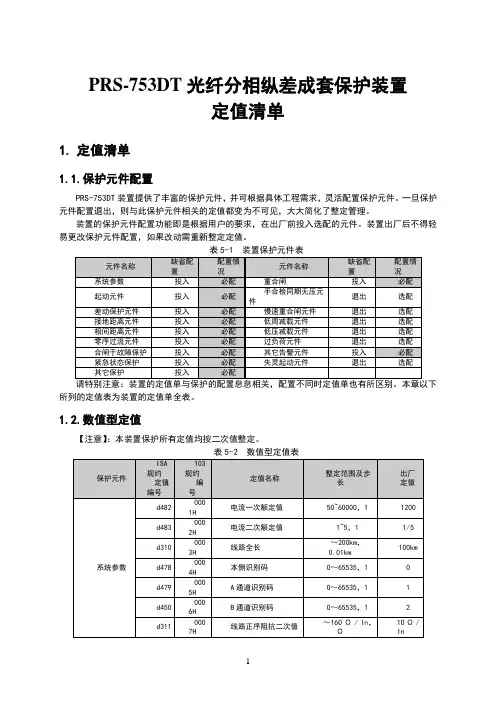

PRS-753DT光纤分相纵差成套保护装置定值清单1.定值清单1.1.保护元件配置PRS-753DT装置提供了丰富的保护元件,并可根据具体工程需求,灵活配置保护元件。

一旦保护元件配置退出,则与此保护元件相关的定值都变为不可见,大大简化了整定管理。

装置的保护元件配置功能即是根据用户的要求,在出厂前投入选配的元件。

装置出厂后不得轻易更改保护元件配置,如果改动需重新整定定值。

请特别注意:装置的定值单与保护的配置息息相关,配置不同时定值单也有所区别。

本章以下所列的定值表为装置的定值单全表。

1.2.数值型定值【注意】:本装置保护所有定值均按二次值整定。

表5-2 数值型定值表注:表中In为1或5,分别对应于TA二次额定电流为1A或5A。

1.3.投退型定值表5-3 投退型定值表1.4.软压板本保护装置设置了软压板功能。

当软压板功能允许时,可以通过装置菜单就地修改,也可以通过后台遥控的方式进行修改。

表5-4 软压板定值表说明:1)“投闭锁重合闸压板”和屏上硬压板为“或”的关系,“投闭锁重合闸压板”置“投入”时,将闭锁重合闸,一般应置位“退出”;2)其余的软压板和和屏上硬压板为“与”的关系。

当需要利用软压板功能时,必须投上硬压板。

当不需要软压板功能时,必须将相应的软压板设置为“投入”。

2.定值整定说明2.1.系统参数1)线路全长(d310):按实际线路长度整定,此处的线路全长定义为保护安装处距离T点的距离,即支路长度,单位为公里(km),用于测距计算。

2)线路全长正序阻抗及角度定值(d311~d312):按实际线路全长阻抗整定,此处的线路全长定义为保护安装处距离T点的距离,即支路长度。

【注意】:本装置各阻抗参数的整定值均为二次值。

3) 本侧识别码、A 通道识别码和B 通道识别码:数字,范围为0~65535。

【注意】:这三个定值主要用来区分保护装置,其整定值需三者均不相同;同时应注意在一个站内的所有保护装置间应不重复。

PRS-713F-D光纤纵差微机线路保护技术说明书(上海版)V1.20-130121

PRS-713F-D光纤纵差微机线路保护技术说明书(上海版)V1.20-130121

PRS-713F-D光纤纵差成套保护技术使用说明书V er 1.20(上海版)长园深瑞继保自动化有限公司二〇一二年四月PRS-713F-D光纤纵差成套保护技术使用说明书V er 1.20(上海版)编写:俞伟国审核:侯林陈远生批准:徐成斌长园深瑞继保自动化有限公司二〇一二年四月本说明书适用于PRS-713F-D系列线路保护。

适用于上海110kV标准化装置V2.01及以上兼容版本程序。

本装置用户权限密码:800说明:PRS-713F-D装置软件版本与匹配说明书分类如下:本说明书由长园深瑞继保自动化有限公司编写并发布,并具有对相关产品的最终解释权。

相关产品的后续升级可能会和本说明书有少许出入,说明书的升级也可能无法及时告知阁下,对此我们表示抱歉!请注意实际产品与本说明书描述的不符之处。

更多产品信息,请访问互联网:技术支持电话:(0755) 3301-8612/8651传真:(0755) 3301-8889/8664欢迎拨打免费客户服务电话:400-678-8099目录1.概述 (1)1.1.应用范围 (1)1.2.保护配置 (1)1.3.性能特点 (1)2.技术参数 (3)2.1.机械及环境参数 (3)2.2.额定电气参数 (3)2.3.主要技术指标 (3)2.4.通讯接口 (4)2.5.光纤接口 (4)3.保护原理 (6)3.1.启动元件 (6)3.2.差动元件 (6)3.3.差动保护特性说明 (8)3.4保护选相元件 (10)3.5零序电流保护 (11)3.6三段复压方向过流保护 (11)3.7PT断线检测和紧急状态保护 (12)3.8重合闸 (14)3.9其它异常告警 (16)3.10压板逻辑 (17)4定值及整定说明 (18)4.1装置定值 (18)4.2定值整定说明 (20)5数据及记录 (23)5.1保护动作事件信息表 (23)5.2故障启动信息表 (24)5.3自检信息表 (24)5.4闭锁信息表 (25)5.5装置运行信息表 (25)5.6开入变位信息表 (25)5.7装置操作信息表 (26)6硬件说明 (27)6.1整体结构 (27)6.2信号接点 (27)附录A装置使用说明 (28)A.1面板布置与显示 (28)A.2菜单界面操作说明 (29)A.3被保护设备名整定方法 (39)附录B 装置调试与投运 (47)B.1调试资料准备 (47)B.2通电前检查 (47)B.3上电检查 (47)B.4整机调试 (47)B.5装置投入运行操作步骤 (48)B.6注意事项 (48)附录C信号及记录通用说明 (50)C.1信号系统 (50)C.2事故分析与过程记录 (50)【附图1】PRS-713F-D端子排接线图 (55)【附图2】PRS-713F-D外形及安装开孔尺寸图 (59)1.概述1.1.应用范围PRS-713F-D光纤纵差成套保护装置,适用于110kV及以下电压等级、中性点直接接地、故障时三相跳闸能够满足系统稳定性要求的线路。

PRS-753D 线路保护光纤通道中断分析

PRS-753D 线路保护光纤通道中断分析

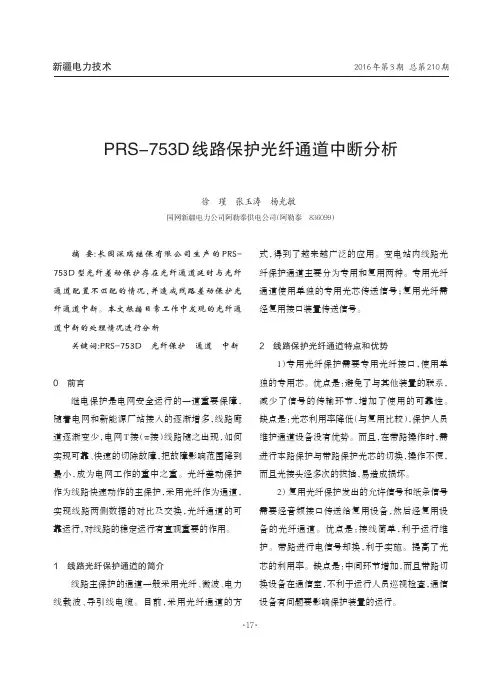

新疆电力技术2016年第3期总第210期PRS-753D线路保护光纤通道中断分析国网新疆电力公司阿勒泰供电公司(阿勒泰836099)徐瑾张玉涛杨光敏摘要:长园深瑞继保有限公司生产的PRS-753D型光纤差动保护存在光纤通道延时与光纤通道配置不匹配的情况,并造成线路差动保护光纤通道中断。
