自然通风器喉口尺寸设计
主厂房自然通风计算(百叶窗)(1)
1. 主厂房通风1.1汽机房通风本工程汽机房布置2台出力为350MW的汽轮发电机组，除氧器露天布置散热量为：Q=2x2280000=4560000 W采用自然进风、屋顶通风器自然排风的通风方式汽机房自然通风量校核计算详见：根据工程情况，设屋顶通风器：4.5米喉口， 36mX2台机组=72m原始设计参数表1.1-1夏季大气压P(hPa)972.3夏季室外通风计算温度t w(o C)33进风温度t j(o C)33对应室外进风计算温度的空气容重Υw(kg/m3) 1.107进排风温差(o C)8排风温度t p(o C)41对应排风计算温度的空气容重Υp(kg/m3) 1.079作业地带温度t g(o C)35室内平均温度t n(o C)38对应室内平均计算温度的空气容重Υn(kg/m3) 1.089ρ=ρ0*(T0*P/P0/T)表1.1-2序号散热量/每台机合 计12280000456000034560000420320005183600061883000式中: G=3.6Q/(1.01*(t p -t j ))表1.1-3h 流量系数开窗面积(m)μ(m 2)27005251进风体积L j (m 3/h)排风体积L p (m 3/h)名 称L j =G/r j ，L p =G/r p汽机房通风所需通风量计算开窗面积及窗扇形式窗号窗 扇 形 式主厂房内设备散热量(W)主厂房内散热量总计Q(W)主厂房内自然通风量G(kg/h)1 2.70固定百叶窗0.525115528.40固定百叶窗0.525194315.30对开窗加中悬窗0.6225433.20屋顶自然通风器0.8432472 4.5表1.1-4窗hΔΥ=Υw－Υn室外假想压力窗流量窗面积Pw=－hΔΥP x =-0.3947系 数ΔP jf =P w -P xΔP pq =P x -P w G=3600uF(2gΔPΥ)1/2号(m)(kg/m 3)(kg/m 2)μ(m 2)(kg/m 2)(kg/m 2)(kg/h)1 2.200.018-0.0400.52511550.35581300028.500.018-0.1530.5251940.242407000314.800.018-0.2660.62250.129813000433.200.018-0.5980.843240.2032033000室内假想压力P x (kg/m 2)汽机房自然通风量校核计算表47432421.928203300018360002033000188400000.00%2032000进排风量差(kg/h)：需要的自然通风量G(kg/h)：总排风量(m 3/h)：总进风量(m 3/h):总进风面积(m 2):总排风面积(m 2):中和界高度(m):总进风量(kg/h):总排风量(kg/h)：。
通风排烟风管及风口设计全参数
通风排烟设计工具箱，、通风管道流量阻力表1、缩伸软管摩擦阻力表2、镀锌板风管摩擦阻力表(1).软管采用荷兰数据时，上述数据乘以下系数:①150 x2;①200 X1.8 ;① 250 x1.5 ;① 300 X1.3当 v=6m/s 时， △ P=21Pa(5).其他局部阻力的计算按下式 2g△ P=Z — Y1、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速 ASHRAE当 v=2m/s 时,当 v=4m/s 时, △ P=2.4Pa ;△ P=9.6P 当 v=3m/s 时, 当 v=5m/s 时,△ P =5.4Pa△ P =15Pa三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅w 35dB( A),商务办公w 45dB( A)四、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s&逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm3.5 350 200*2005 500 200*2006.3 630 250*2508 800 250*25010 1000 300*30012.5 1250 300*30016 1600 350*35020 2500 450*45025 2500 450*450 注：办公室推荐送风口流速：2.5-4.0m/s风机盘管接风管的风速：通常为 1.5 — 2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于 1 : 1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5〜1.5之间。
屋顶通风器的性能
屋顶通风器的性能
自然通风器外形看似简单，其实是一个庞大的系统工程，自然通风器的喉口、高度及内部骨架等都是极其考究的部件，各种参数查看11CJ33《通风采光天窗》国标图集可知，下面我们就一起去具体看看吧。
屋顶通风器的几何尺寸就是通风器喉口宽度和通风器高度，这些参数及内部结构决定了通风器的通风量，通风器派送至专业权威机构进行通风量检测，已经检测的实际通风量作为参考。
所以能保证实际使用情况中自然通风器的通风量准确，保证能够达到良好的通风性能，屋面通风器的大小尺寸完全按照PKPM标准设置，能够保证屋脊通风器有效通风面积与通风喉口尺寸一致，例如：mcw1型并列风道式屋顶通风器、mcw2型间隔风道式自然通风器、mcw4型压杆式屋脊通风器、mcw5型暗扣式屋面通风器等产品。
某些小厂家的通风器通风量从来未做过任何检测，无法验证自然通风器的通风量是多少，准确性更毫无保障；
完全凭借个人主观感觉设计内部结构，通风器骨架布局、几何尺寸等合理性更无从保障，没有经过严格的检测、验证，屋顶通风器的设计生产准确性将打折扣，进而直接影响到通风器的通风性能。
关键词：通风器、屋顶通风器麦克威通风器。

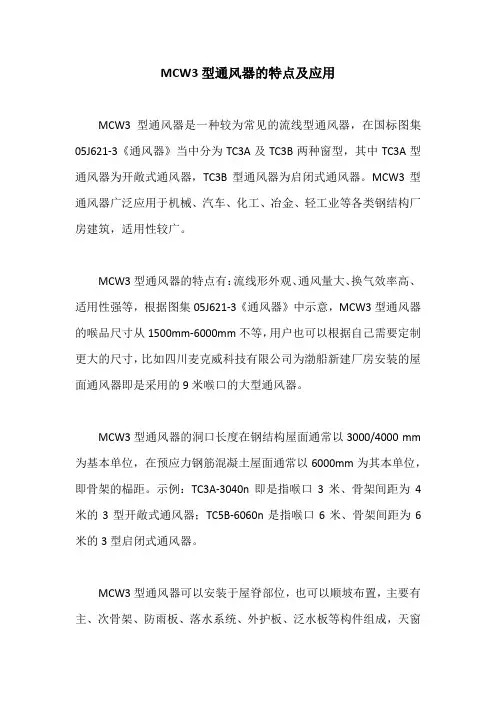

MCW3型通风器的特点及应用
MCW3型通风器的特点及应用
MCW3型通风器是一种较为常见的流线型通风器，在国标图集05J621-3《通风器》当中分为TC3A及TC3B两种窗型，其中TC3A型通风器为开敞式通风器，TC3B型通风器为启闭式通风器。
MCW3型通风器广泛应用于机械、汽车、化工、冶金、轻工业等各类钢结构厂房建筑，适用性较广。
MCW3型通风器的特点有：流线形外观、通风量大、换气效率高、适用性强等，根据图集05J621-3《通风器》中示意，MCW3型通风器的喉品尺寸从1500mm-6000mm不等，用户也可以根据自己需要定制更大的尺寸，比如四川麦克威科技有限公司为渤船新建厂房安装的屋面通风器即是采用的9米喉口的大型通风器。
MCW3型通风器的洞口长度在钢结构屋面通常以3000/4000 mm 为基本单位，在预应力钢筋混凝土屋面通常以6000mm为其本单位，即骨架的榀距。
示例：TC3A-3040n即是指喉口3米、骨架间距为4米的3型开敞式通风器；TC5B-6060n是指喉口6米、骨架间距为6米的3型启闭式通风器。
MCW3型通风器可以安装于屋脊部位，也可以顺坡布置，主要有主、次骨架、防雨板、落水系统、外护板、泛水板等构件组成，天窗
需要安装基座，基座一般由工字钢制作，结构强度大，具有良好的抗风、雪荷载能力。
关键词：MCW3型通风器流线型通风器TC3A型通风器四川麦克威。
关于通风器的设计问题
七 自重荷载及材料选择
自然通风器圆弧形结构具有优良的结构强度，这种强度并不需要象棚式天窗那样依赖大规格的钢结构来实现，因此极大地降低了通风器本体的自重。通风器的依托建筑物的支撑构件规格的设计，除充分考虑风、雪荷载、地震影响外，事实上厂房的支撑结构大部分是为屋面荷载服务的。
（3）、第二块板安装时应与第一块板的凸沿重叠，通过检查保证两块板的外沿完全接触，并且平直，从而保证重叠完好，并用带密封圈的自攻螺钉与檩条连接在一起。
（4）、彩钢板与C檩条之间采用自攻镀锌螺钉固定，
（5）、固定可靠与否直接与连接件数量、间距、连接质量有关。需设置防水密封材料处，敷设良好才能保证板间不发生渗漏水现象。 压型金属板在支承构件上的可靠搭接是指压型金属板通过一定的长度与支承构件接触，且在该接触范围内有足够数量的紧固件将压型金属板与支承构件连接成为一体。外围护板、泛水板、脊瓦、水沟的彩钢板短边搭接长度应≥200mm。为改善搭接部分的抗气候能力，在搭接处涂两道耐侯胶泥，然后用带密封圈的自攻螺钉或铆钉紧固，间距≤300mm。
组装螺栓应确保连接牢固。
九 防腐要求及钢构架表面处理
据统计，每年总腐蚀损失可占国民经济总产值（GDP）的2%-4%。所以，为确保通风器使用年限能够与建筑物相等的目标，应严格执行业主和设计单位规定的涂装工艺。
9.1钢构架表面防腐涂装要求：
（一—四 通风器结构形式概述 略）
五 雪荷载要求及其结构设计
屋面通风器雪荷载能力取决于钢构架的设计形式、钢构架的材料规格、外围护和挡雨板的厚度等因数。 为使自然通风器适用于全国范围，华东光电公司对自然通风器的基本雪压设计是以中国雪压高值区新疆北部阿尔泰地区为参考的，能够承受该地区气象记录30年重现期最大雪压0.70KN/ m²。在进行雪压承重结构设计时，充分考虑了出现积雪滑移导致雪压并不均匀分布承重的最不利情况，挡雨板系统设计为大坡度人字型结构，纵向檩条采用C型钢，且檩条平行间距控制在1500mm范围内。
1.2米气楼技术资料
天窗设计方案及制造标准1.2米喉口（启闭式）成品通风器1总则1.1设计方案适用范围仅限于贵州省盘县红果镇经济开发区盘江矿山机械二联厂房项目屋顶通风装置项目，包括通风天窗的主体和附件的功能设计、结构、性能、安装等方面及技术要求。
1.2本设计方案对一般技术细节作出规定，并引述了相关标准和规范的条文。
1.3设计方案可作为订货合同的附件，与合同文本具有同等法律效力并与合同同时生效。
1.4本设计方案根据中国建筑标准研究院出版的通风天窗标准图集号为05J621-3制订。
2技术标准产品的设计、生产制造、包装运输、安装调试均符合相关技术标准及规范。
GB50017—2003《钢结构设计规范》GB50018—2002《冷弯薄壁型钢结构技术规范》GB50205—2001《钢结构工程施工质量验收规范》GB50009—2001《建筑结构荷载规范》GB/T3524—2005《碳素钢结构和低合金结构钢热轧钢带》GB985—1988《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》JG/T20—1999《空气分布器性能试验方法》GB191—90《包装储运图示标志》GB6388—86《运输包装收发货标志》3环境条件3.1环境温室：-30℃—76℃3.2相对湿度：最大相对湿度98%，最小相对湿度30%。
3.3抗风压:1200Pa～1400Pa。
3.4抗雪压:400Pa。
3.5屋面积灰荷载:0.5KN/m2。
3.6抗震设防烈度:7度。
4设计制造技术要求4.1型号：AL-12004.2产品名称：通风天窗4.3喉口宽度：1.2米4.4数量：待定4.5总体要求（1）主要技术性能参数流量系数：μ≥0.84产品截面尺寸（mm）：2300×1200（宽*高）屋面通风天窗局部阻力系数：≤1.42（2）通风天窗能有效控制及排放车间内余热量，排放车间高温气体，有效改善车间工作环境。
（3）通风天窗在特定的环境中持续工作，安全可靠运行。
（4）通风天窗结构布局合理，具有良好的避风作用，能有效的防止室外空气倒流，并具有可靠的防止雨、雪渗透功能，确保屋面通风天窗在任何天气条件下不向室内渗透雨、雪，影响屋面通风天窗的正常使用。
成品流线型屋顶通风器特点
成品流线型屋顶通风器特点
成品流线型屋顶通风器可以采用屋脊纵向布置和顺坡横向布置。
其启闭式通常用于北方地区冬季有保温要求或者其他需要控制通风量的建筑，成品流线型屋顶通风器通过控制阀板启闭来调节通风量大小，产品外形呈流线状，通风效率高，通风量较大。
成品流线型屋顶通风器根据喉口尺寸大小可分为1500mm、200mm、2500mm、3000mm、3500mm、4000mm、4500mm、5000mm、5500mm、6m、6500mm、7000mm、7500mm、8000mm、8500mm、9000mm等不同规格，产品长度，宽度，高度可用户需求及设计要求进行定制。
成品流线型屋顶通风器不再采用硅胶、胶带填缝堵漏，避免硅胶、胶带老化开裂造成的漏水隐患。
采用无钉无胶结构防水，在板材节点部位采用专用扣件进行扣合处理，防水使用寿命同建筑屋面外板。
成品流线型屋顶通风器对应图集
1、06K105《屋顶自然通风器的选用与安装》图集中的启闭式流线型屋顶自然通风器；
2、18J621-3《通风天窗》图集中的5型通风天窗；
3、11CJ33《通风采光天窗》图集中的MCW4型及5型通风天窗。
成品流线型屋顶通风器控制方式有手动、电动等，也可实现消防联动控制。
适用于工业建筑与民用建筑，如电力，钢铁，冶金，化工，造船，机械等工业厂房及大型超市，商场，车站，码头等公共建筑，是一种较为常用的厂房通风散热形式。
本文关键词：成品流线型屋顶通风器流线型屋顶通风器四川麦克威。
屋面通风器技术条件
4.2 组装车间屋面通风器主要技术要求4.2.1采用样式新颖，通风效率高的薄型并列风道式自然通风器。
4.2.2该车间屋面通风器喉口宽度为3.0米。
4.2.3通风器调节方式为开敞式。
4.2.4通风器必须防水严密，产品各部位保证不渗、不漏、不飘雨。
4.2.5 通风器顶部沟檐位置必须设置在喉口宽度范围之外，每层挡雨板均需设置沟檐和排水槽。
4.2.6并列风道式薄型通风器骨架材料采用1.2mm厚热镀锌钢板整体液压成型，且骨架间距为1500mm，宽度方向5排成型骨架，骨架镀锌量≥180g/m³；4.2.7通风器构件应考虑防腐蚀要求，涂层采用环氧涂层。
4.2.8并列风道式薄型通风器外护板、泛水板等采用0.53mm厚宝钢镀铝锌彩涂钢板；通风器外护板颜色与屋面外板相同；4.2.9并列风道式薄型通风器设置上、中、下共三成防雨板，均采用1.2mm厚阻燃型FRP采光板，由厂家提供十五年以上质量保证；4.2.10并列风道式薄型通风器下置排水槽采用1.5mm厚热镀锌钢板加工成型；4.2.11并列风道式薄型通风器基座采用槽型钢，厚度为2.0mm，高度为250mm，通风器宽度方向设置三道基座，便面作热镀锌防腐处理；4.2.12并列风道式薄型通风器与屋面基座结构的连接必须牢固可靠；整个设备结构确保不能掉物伤人；4.2.13并列风道式薄型通风器内部排水槽、防雨板、泛水板等节点部位均采用全结构防水技术，整个通风器产品及与屋面板的联接部位均不使用硅胶、胶带等填缝堵漏，以确保避免硅胶、胶带易老化带来的漏水隐患；4.2.14并列风道式薄型通风器整个设备的线重量不小于120kg/m；4.2.15整个结构排水通畅，必须满足排水专业的关于防水级别限定要求；4.2.16通风器自身刚度、强度必须满足相关建筑、结构相应的规范要求；4.2.17通风器底座施工时必须调平，焊接牢固、可靠；4.2.18为保证产品质量，产品须通过国际质量体系认证。
4.2.19产品必须具有大量的工程实践经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自然通风器喉口尺寸设计
自然通风器尺寸包括两种：一种是喉口尺寸，另一种是通风器的长宽高尺寸。
通风器的尺寸设计要符合钢结构工业厂房的通风需求，尺寸设计过大，成本过高，增加无谓的屋面承载负荷，设计过小，通风量不足，达不到厂房通风换气要求。
通风器依据尺寸大小，分为小喉口（尺寸范围在600mm-1200mm之间）和大喉口(尺寸范围在1200mm-9000mm之间),四川莱奥小喉口通风器有Leo-H10顺坡通风器（1000mm）、Leo-H09顺坡通风器（900mm）、Leo-H07顺坡通风器(700mm)，小喉口的通风器适合通风量需求不是很高的冶金、玻璃、汽车零配件加工、物流仓库使用。
大喉口自然通风器有Leo-W65屋脊通风器（6500mm）、Leo-Z40型弧形通风器（4000mm）、Leo-D50薄型通风器（5000mm）、Leo-D20薄型通风器（2000mm）等，适合对通风换气次数和通风量要求高的钢结构建筑选用。
理论上来说喉口尺寸越大，通风效果就越好，但喉口尺寸设计还需要考虑厂房实际通风换气次数、风向、建筑物高差、压差等因素，过大的尺寸只会造成材料的浪费，甚至通风效果还不如小喉口的通风器。
通风器的外部尺寸设计也要符合厂房实际，可根据公式计算出厂房通风器需求重量:通风器需求总量=[厂房体积（长*宽*高）x单位时间通风换气次数]/单位时间通风器通风量，再通过厂房面积和通风器总需求量确定单条通风器的长度、宽度和高度。
通风器是非标定制产品，客户可根据设计院给出的图纸选购合适尺寸的通风器，也可找到专业自然通风器厂家对厂房通风器进行二次深度优化设计。
