多功能信号发生器的设计与实现
基于AD9833的信号发生器的设计与实现精编版
基于AD9833的信号发生器的设计与实现精编版AD9833是一款历史悠久的信号发生器芯片，广泛应用于科研领域和电子实验中。
本文将详细介绍基于AD9833的信号发生器的设计与实现，并提供精编版的实现方案。
首先，我们需要明确信号发生器的基本功能。
一个典型的信号发生器需要具备以下几个方面的功能：信号波形的选择，频率范围的调节，输出电平的控制以及输出阻抗的匹配等。
根据这些功能需求，我们可以基于AD9833进行设计。
AD9833芯片本身是通过SPI接口与控制器连接的，因此我们首先需要搭建SPI通信的硬件和软件支持。
对于硬件来说，我们需要配置好控制器和AD9833之间的接线，并确保电源和地线的连接可靠。
对于软件来说，我们需要编写相应的控制代码，以实现与AD9833的数据传输和控制。
在完成SPI通信支持之后，我们可以开始实现信号发生器的具体功能。
首先是信号波形的选择。
AD9833支持多种波形的生成，包括正弦波、方波和三角波等。
通过发送相应的控制指令和参数，可以选择所需的波形。
接下来是频率范围的调节。
AD9833的输出频率范围可以通过内部参考时钟和外部时钟源进行调节。
我们可以通过修改寄存器的数值来实现对于频率的调整。
同时，还可以通过控制时钟源的频率来进一步扩展频率范围。
然后是输出电平的控制。
AD9833芯片支持输出电平的调节，可通过外部电阻进行控制。
我们可以根据所需的输出电平范围，选择合适的电阻值，并进行正确连接。
这样就可以实现对输出电平的调节。
最后是输出阻抗的匹配。
在信号发生器中，输出阻抗的匹配至关重要。
AD9833的输出阻抗为200欧姆，可与大多数电子设备匹配。
但如果需要与特定设备进行匹配，我们可能需要添加其他电路来实现阻抗转换。
在完成这些基本功能之后，我们可以考虑进一步的功能扩展。
例如，我们可以添加显示屏和操作界面，以实现信号波形、频率、电平等参数的实时显示和调节。
另外，还可以添加存储器和存储器管理模块，实现信号参数的存储和管理，以方便后续使用。
信号发生器设计与实现实验报告(一)

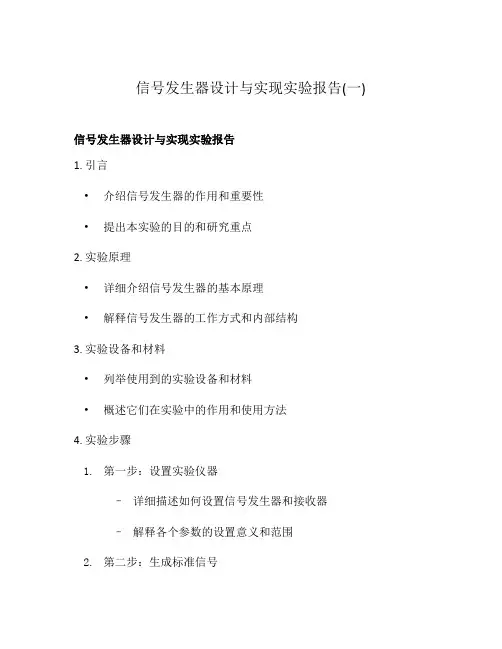

信号发生器设计与实现实验报告(一)信号发生器设计与实现实验报告1. 引言•介绍信号发生器的作用和重要性•提出本实验的目的和研究重点2. 实验原理•详细介绍信号发生器的基本原理•解释信号发生器的工作方式和内部结构3. 实验设备和材料•列举使用到的实验设备和材料•概述它们在实验中的作用和使用方法4. 实验步骤1.第一步：设置实验仪器–详细描述如何设置信号发生器和接收器–解释各个参数的设置意义和范围2.第二步：生成标准信号–介绍如何使用信号发生器生成标准信号–提供示例参数设置和操作步骤3.第三步：测量信号参数–阐述如何通过接收器测量信号的频率、幅度等参数–解释测量原理和相关工具的使用方法5. 实验结果分析•展示实验结果数据和测量值•分析实验结果与设定值之间的差异•探讨可能的误差来源和改进措施6. 结论•总结实验的目的、方法和结果•强调实验的重要性和实际应用7. 参考文献•引用使用到的参考资料、教材和相关文献8. 致谢•表达对参与实验的人员、设备提供者等的感谢之情以上是一份符合Markdown格式的信号发生器设计与实现实验报告的基本结构。
在每个部分中，使用标题和副标题进行内容分类和组织。
尽量使用简洁明了的语言和清晰的逻辑，使读者易于理解实验的过程和结果。
9. 实验讨论9.1 实验步骤的有效性•分析实验步骤的合理性和可行性•探讨实验过程中可能存在的困难和解决方法9.2 实验结果的可靠性•讨论实验数据的准确性和可重复性•提出实验结果可能存在的误差来源和影响因素9.3 设备性能的评价•对使用的信号发生器和接收器的性能进行评价•分析其在实验中的表现和优缺点9.4 实验改进的建议•根据本次实验的经验，提出改进实验方法的建议•探讨如何提高实验的效率和结果的精确度10. 实验应用展望•探讨信号发生器在其他领域的应用前景•分析信号发生器在科研和工程实践中的价值和重要性11. 结语•总结全文的主要内容和观点•强调本次实验的价值和对个人学习的意义以上是继续完整的信号发生器设计与实现实验报告。
毕业设计(论文)-基于虚拟仪器的信号发生器的设计与实现
摘要摘要传统的信号发生器其功能完全靠硬件实现，功能单一而且用户的购置、维护费用高。
更重要的是，对于传统的信号发生器，其功能一旦确定便不能更改，用户要想使用新的功能则必须重新购买新的仪器，传统信号发生器的不足是显而易见的。
虚拟仪器是将仪器技术、计算机技术、总线技术和软件技术紧密的融合在一起，利用计算机强大的数字处理能力实现仪器的大部分功能，打破了传统仪器的框架，形成的一种新的仪器模式。
本课题完成了“虚拟信号发生器”的理论研究，在很大程度上解决了传统信号发生器的诸多弊端。
本文主要研究虚拟仪器在信号发生器领域里的软件编程。
本虚拟仪器可完成输出多种信号波形的同时产生与输出，信号输出频率、幅度等参数实时可调。
本文研究的虚拟信号发生器主要具有如下优点：用户可自由定义其功能；系统功能升级扩充方便快捷、可与电脑等设备方便的互联。
关键词: 虚拟仪器, 信号发生器,虚拟信号发生器, LabVIEW目录AbstractThe functions of traditional signal generators are carried out solely on hardware, and at the same time the functions of traditional signal generators are singleness and costly for purchasing and maintaining, What is more important is that the functions of traditional signal generators can not be altered once they are fixed. Users must get new ones so long as they want new functions. Thus, the defects of traditional signal generators are obvious. Virtual instrument is formed by the instrument technology, computer technology, bus technology and software technology. Powerful digital processing’s ability of computer is used to achieve the main functions of instrument. Virtual instrument broke the framework of the traditional instruments, and built a new device model. This dissertation has accomplished the theoretical research, and made up the various shortcomings of traditional signal generators to great degree. This virtual signal generator can achieve the input and output of multi signals, and such parameters as signal output frequency and amplitude can be adjusted timely. The advantages of this virtual signal generator include the following: low cost of hardware, user custom functions, convenience of the upgrading and enlargement of systematic functions, and connectable with computers.Keywords: Virtual Instrument , Signal Generator , Virtual Signal Generator , Labview目录摘要 (I)Abstract (II)第1章绪论 (1)1.1研究背景及动态 (1)1.2本项目的研究意义及本文主要研究内容 (2)1.2.1本项目的研究意义 (2)1.2.2本文的主要研究内容 (2)第2章虚拟仪器和Labview简介 (4)2.1虚拟仪器的产生背景 (4)2.2虚拟仪器的概念 (5)2.3虚拟仪器的分类 (5)2.4虚拟仪器系统的构成 (6)2.4.1虚拟仪器系统的硬件构成 (7)2.4.2虚拟仪器系统的软件构成 (7)2.5虚拟仪器的优势 (8)2.6虚拟仪器的发展方向 (9)2.7图形化虚拟仪器开发平台——LABVIEW简介 (9)2.8本章小结 (12)第3章信号发生器 (13)3.1信号发生器概述 (13)3.2信号发生器的分类... . (14)3.2.1正弦信号发生器.. (14)3.2.2函数发生器.. (15)3.2.3脉冲信号发生器.. (15)3.2.4随机信号发生器.... . (15)3.3本章小结 (16)第4章基于虚拟仪器的信号发生器的设计 (17)4.1虚拟仪器的简单应用 (17)4.1.1 创建虚拟仪器 (17)4.1.2 为前面板添加控件 (19)4.1.3 修改信号 (22)目录4.1.4 本节小结 (24)4.2虚拟仪器实现多功能信号发生器 (24)4.2.1“信号发生器1”的设计 (25)4.2.2“信号发生器2”的设计 (29)4.2.3“信号发生器3”的设计 (31)4.2.4 本节小结 (33)4.3本章小结 (34)结论 (35)参考文献 (36)谢辞 (37)第1章绪论在有关电参量的测量中，我们需要用到信号源，而信号发生器则为我们提供了在测量中所需的信号源，它可以产生不同频率的正弦信号、方波、三角波、锯齿波、正负脉冲信号、调幅信号、调频信号和随机信号等，其输出信号的幅值也可以按需要进行调节。
icl8038信号发生器原理说明
复合信号发生器设计内容及原理

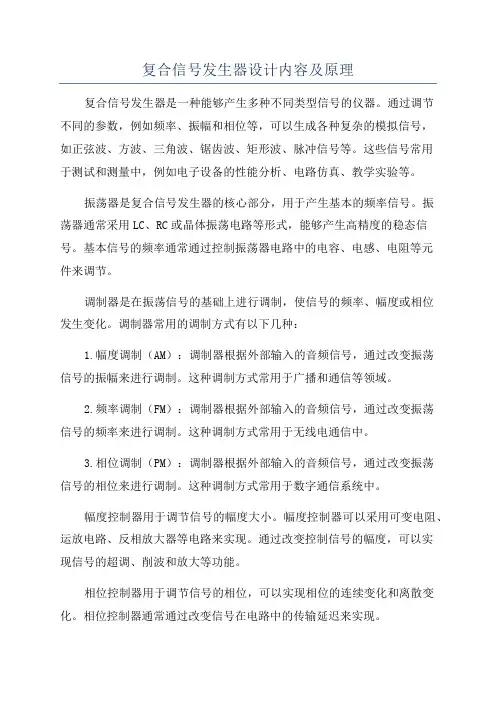

复合信号发生器设计内容及原理复合信号发生器是一种能够产生多种不同类型信号的仪器。
通过调节不同的参数，例如频率、振幅和相位等，可以生成各种复杂的模拟信号，如正弦波、方波、三角波、锯齿波、矩形波、脉冲信号等。
这些信号常用于测试和测量中，例如电子设备的性能分析、电路仿真、教学实验等。
振荡器是复合信号发生器的核心部分，用于产生基本的频率信号。
振荡器通常采用LC、RC或晶体振荡电路等形式，能够产生高精度的稳态信号。
基本信号的频率通常通过控制振荡器电路中的电容、电感、电阻等元件来调节。
调制器是在振荡信号的基础上进行调制，使信号的频率、幅度或相位发生变化。
调制器常用的调制方式有以下几种：1.幅度调制（AM）：调制器根据外部输入的音频信号，通过改变振荡信号的振幅来进行调制。
这种调制方式常用于广播和通信等领域。
2.频率调制（FM）：调制器根据外部输入的音频信号，通过改变振荡信号的频率来进行调制。
这种调制方式常用于无线电通信中。
3.相位调制（PM）：调制器根据外部输入的音频信号，通过改变振荡信号的相位来进行调制。
这种调制方式常用于数字通信系统中。
幅度控制器用于调节信号的幅度大小。
幅度控制器可以采用可变电阻、运放电路、反相放大器等电路来实现。
通过改变控制信号的幅度，可以实现信号的超调、削波和放大等功能。
相位控制器用于调节信号的相位，可以实现相位的连续变化和离散变化。
相位控制器通常通过改变信号在电路中的传输延迟来实现。
输出放大器将调制后的信号放大到适当的输出电平，并通过输出接口提供给外部设备使用。
输出放大器通常采用功率放大器电路，并具有较高的输出功率和低的失真。
总之，复合信号发生器通过振荡器产生基本信号，并经过调制器、幅度控制器、相位控制器和输出放大器等部分调整参数，生成多种不同类型的模拟信号。
这种仪器在测试和测量中具有广泛的应用价值，可以满足不同领域的需求。
基于DDS技术的信号发生器的设计与实现
基于DDS技术的信号发生器的设计与实现DDS（Direct Digital Synthesis）技术是一种基于数字信号处理的频率合成技术，通过数字方式生成正弦波信号。
DDS信号发生器可以用于科学实验、通信系统中的频率合成、音频处理等应用领域。
通过DDS技术，可以实现高精度、稳定性好、频率范围广的信号发生器。
DDS信号发生器的基本原理是：通过一个相位累加器、一个频率累加器和一个波表，来生成一个时域上的正弦波信号，并将其转换为模拟电压信号输出。
相位累加器用来控制波表中的每个周期的采样点，频率累加器用来控制相位累加器的步进。
波表中存储了一个完整的正弦波周期的数值，波表的长度决定了信号发生器的频率分辨率。
DDS信号发生器的主要模块包括：时钟模块、相位累加器、频率累加器、波表和数模转换器。
时钟模块是DDS信号发生器的产生步进信号的时钟源，可以采用稳定的晶振或者时钟信号源。
时钟信号的频率决定了DDS信号发生器的输出信号的频率精度。
相位累加器是DDS信号发生器的核心模块，它接收时钟信号，并根据频率累加器的输入生成一个相位累加信号。
相位累加器可以采用简化的模数累加器，根据时钟信号的周期计算脉冲个数，每当相位累加信号增加一个固定的脉冲数时，波表就输出一个采样点。
频率累加器实时地改变相位累加器的步进，从而改变信号发生器的输出频率。
频率累加器可以通过输入一个控制信号来改变频率累加器的增加或减少的步进大小，从而实现更精细的频率调节。
波表是DDS信号发生器的存储波形数据的模块。
它包含了一个完整的正弦波周期的采样点的数值，波表的长度决定了信号发生器的输出信号的频率分辨率。
波表的数据可以事先存储在ROM中，也可以动态生成。
数模转换器将生成的波形数据转换为模拟电压信号输出。
数模转换器的位宽决定了输出信号的精度，位宽越大，精度越高。
除了上述基本模块，DDS信号发生器还可以添加比较器、滤波器等模块，以实现输出电平调节、滤波等功能。
基于STM32和AD9851的多功能信号发生器
3.2 FSMC简介
3.2.1 FSMC型号
在STM32中，FSMC拥有四种型号，主要是根据闪存存储器的容量进行区分，不同的型号对应不同的处理器。闪存存储器的容量在16k-32k之间的称为小容量产品，闪存存储器的容量在64k-128k之间的称为中容量产品，闪存存储器的容量在256k-512k之间的称为大容量产品。最后还有一种特殊型号是互联型，主要针对于STM32F105XX和STM32F107XX系列的微控制器。
⑥每一个存储器块都有独立的片选控制、每一个存储器块都可以独立配置。⑦时序可编程以支持各种不同的器件。⑧等待周期可编程(多达15个周期)、总线恢复周期可编程(多达15个周期)。⑨输出使能和写使能延迟可编程(多达15周期)、独立的读写时序和协议，可支持宽范围的存储器和时序。
2.3按键方案
本应用系统需通过按键来完成功能的选择，包括波形的选择和频率值得选择。
方案一，按键模块采用矩阵式键盘电路，矩阵键盘电路当今使用最为广泛的按键电路。矩阵式键盘电路的电路复杂程度高，软件编写和识别较为困难。它的驱动方式主要是利用不同的I/O口分别作为键盘的行线和列线，在行线和列线的交叉点上设置为按键。这种方法提高了I/O口的使用效率，但也相应的增加了电路和软件编程的复杂程度，由于本系统所需按键较少，如果使用该方案，会造成大量资源浪费。
DDS信号发生器设计和实现
DDS信号发生器设计和实现一、引言DDS（Direct Digital Synthesis）是一种基于数字信号处理技术的信号发生器设计方法。
DDS信号发生器是通过数字的方式直接生成模拟信号，相比传统的方法，具有频率稳定、调制灵活、抗干扰能力强等优势，广泛应用于频率合成、通信系统测试、医疗设备、雷达系统等领域。
本文将介绍DDS信号发生器的设计和实现。
二、DDS信号发生器的原理1.相位累加器：负责生成一个连续增加的相位角，通常以一个固定精度的二进制数表示。
2.频率控制器：用于控制相位累加器的相位角速度，从而控制信号的频率。
3.数字到模拟转换器：将相位累加器的输出转换为模拟信号。
4.系统时钟：提供时钟信号给相位累加器和频率控制器。
三、DDS信号发生器的设计步骤1.确定要生成的信号的频率范围和精度需求。
2. 选择适合的数字信号处理器或FPGA进行设计。
常用的DSP芯片有AD9910、AD9858等，FPGA则可选择Xilinx、Altera等厂商的产品。
3.根据需求设计相位累加器和频率控制器，相位累加器的位数和频率控制器的速度决定了信号的精度。
4.确定数字到模拟转换器的采样率和分辨率，选择合适的D/A转换芯片。
5. 编写控制程序和信号生成算法，包括相位累加器和频率控制器的控制。
可以使用C语言、Verilog HDL等进行编程。
6.进行硬件的布局和连线，将各个组件按照设计要求进行连接。
7.进行电源和接地的设计，确保稳定的供电和减少噪声干扰。
8.进行数字信号处理器或FPGA的编程，烧录控制程序。
9.进行信号输出测试，调整参数和算法，确保生成的信号符合要求。
10.编写使用说明书和性能测试报告，并对信号发生器进行完整性和可靠性测试。
四、DDS信号发生器的实现案例以实现一个简单的正弦信号发生器为例，介绍DDS信号发生器的实现过程。
1.确定生成的正弦信号范围为1Hz~10kHz，精度为0.1Hz。
2. 选择Xilinx的FPGA芯片，根据需要设计12位的相位累加器和24位的频率控制器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目多功能信号发生器的设计与实现学生姓名学号所在学院物理与电信工程学院专业班级电子信息工程指导教师完成地点物理与电信工程学院实验室2016 年 6 月 2 日多功能信号发生器的设计与实现（陕西理工学院物理与电信工程学院电子信息工程专业,2012级3班，陕西汉中 723000）指导教师：[摘要]本文介绍的是利用STC12C5A60S2单片机和数模转换器件DAC0832产生所需不同信号的低频信号源，其信号幅度和频率都是可以按要求控制的。
文中简要介绍了DAC0832数模转换器的结构原理和使用方法，STC12C5A60S2的基础理论，以及与设计电路有关的各种芯片。
着重介绍了如何利用单片机控制D/A转换器产生上述信号的硬件电路和软件编程。
信号频率幅度也按要求可调。
本设计核心任务是：以STC12C5A60S2为核心，结合D/A转换器和DAC0832等器件，用仿真软件设计硬件电路，用C语言编写驱动程序，以实现程序控制产生正弦波、三角波、方波、三种常用低频信号。
可以通过键盘选择波形和输入任意频率值。
[关键词]单片机； LCD1602；信号发生器；DAC0832Design and implementation of multi function signalgeneratorAuthor: g(Grade 12,Class 03,Major in Electronics & Information engineering ,Physics & Telecommunications engineering Dept., Shaanxi University of Technology,Hanzhong 723000,Shaanxi)Tutor:Abstract:This article describes the STC12C5A60S2 microcontroller and digital to analog converter DAC0832 to produce the desired signal of the low frequency signal source, the signal amplitude and frequency can be controlled as required. The article briefly describes the structure of principles and use of the DAC0832 digital-to-analog converter, the STC12C5A60S2 basic theory and design of circuits a variety of chips. The paper focuses on how to use microcontroller to control the D / A converter to produce the hardware and software programming of the above signals. The signal frequency range is also adjustable as required.The core of the design tasks are: STC12C5A60S2 as the D / A converter and DAC0832 devices, circuit simulation software, design hardware drivers written in C, in order to achieve process control to produce sine wave, triangle wave, square wave, three commonly used low-frequency signals. Waveforms and enter any frequency value can be selected via the keyboard.Key Words：on STC12C5A60S2 function waveform generator DAC0832 square wave, triangle wave, sine wave,sawtooth wave目录1 引言 (1)1.1 目的和意义 (1)1.2 研究概况及发展趋势 (1)1.3 本系统主要功能 (2)2. 总体方案论证与设计 (3)2.1主控模块的选型和论证 (3)2.2显示模块的选型和论证 (3)2.3信号产生模块的选型和论证 (3)2.4程控放大模块的选型和论证 (4)2.5负压产生模块的选型和论证 (4)2.6系统整体设计概述 (4)3.系统硬件电路设计 (5)3.1主控模块 (5)3.1.1 STC12C5A60S2单片机主要特性 (5)3.1.2 STC12C5A60S2单片机的中断系统 (7)3.1.3 单片机最小系统设计 (8)3.2 LCD液晶显示器简介 (8)3.2.1 液晶原理介绍 (8)3.2.2液晶模块简介 (9)3.2.3液晶显示部分与STC12C5A60S2的接口 (9)3.3键盘模块设计 (10)3.4信号产生模块设计 (11)3.4.1 直接数字合成技术介绍 (11)3.4.2 DAC0832芯片介绍 (12)3.4.3 DAC0832波形发生电路设计 (13)3.5程控放大模块的设计 (13)3.6 负压转换电路设计 (14)4.系统软件设计 (15)4.1系统软件总体设计 (15)4.2程序设计原理 (16)5.系统调试 (18)5.1硬件调试 (18)5.2软件调试 (18)结论 (19)致谢 (20)参考文献 (21)附录A (22)附录B (23)附录C (24)附录D (40)附录E (45)附录F (48)1 引言1.1 目的和意义信号发生器亦称波形发生器，主要作为实验用信号源，是现今各种电子电路实验设计应用中必不可少的仪器设备之一。
目前，市场上常见的波形发生器多为纯硬件的搭接而成，波形种类多为锯齿、正弦、方波、三角等波形。
用分立元件组成的信号发生器，通常是单信号发生器且频率不高,其工作不很稳定,不易调试;用集成芯片的信号发生器，可达到较高的频率和产生多种波形信号,但电路较为复杂且不易调试。
利用DA转换器配合单片机可以实现波形产生的功能，而且可以根据需要进行调整，设计灵活。
随着电子测量及其他部门对各类信号发生器的广泛需求及电子技术的迅速发展促使信号发生器种类增多性能提高尤其随着70年代微处理器的出现更促使信号发生器向着自动化智能化方向发展现在许多信号发生器带有微处理器因而具备了自校自检自动故障诊断和自动波形形成和修正等功能可以和控制计算机及其他测量仪器一起方便的构成自动测试系统当前信号发生器总的趋势是向着宽频率覆盖低功耗高频率精度多功能自动化和智能化方向发展[1]。
在科学研究工程教育及生产实践中如工业过程控制教学实验机械振动试验动态分析材料试验生物医学等领域常常需要用到低频信号发生器而在我们日常生活中以及一些科学研究中锯齿波和正弦波矩形波信号是常用的基本测试信号譬如在示波器电视机等设备中为了使电子按照一定规律运动以利用荧光屏显示图像常用到锯齿波产生器作为时基电路信号发生器作为一种通用的电子仪器在生产科研测控通讯等领域都得到了广泛的应用但市面上能看到的仪器在频率精度带宽波形种类及程控方面都已不能满足许多方面实际应用的需求加之各类功能的半导体集成芯片的快速生产都使我们研制一种低功耗宽频带能产生多种波形并具有程控等低频的信号发生器成为可能[2]。
信号发生器作为一种常见的电子仪器设备，既能够构成独立的信号源，也可以是高新能的网络分析仪，频谱仪以及自动测试装备的组成部分，函数信号发生器的关键技术是多种高性能仪器的基本组成部分，函数信号发生器的关键技术是多种高性能仪器的支撑技术，因为它是能够提高质量的精密信号源及扫描源，可使相应系统的检测过程大大简化，降低检测费用并且提高检测精度。
1.2 研究概况及发展趋势信号发送器是指产生所需参数的电测试信号的仪器。
因其应用广泛，种类繁多，特性各异，分类也不尽一致。
按信号波形可分为正弦信号、函数信号、脉冲信号和随机信号发生器等四大类。
信号波形发生器具有连续的相位变换、和频率稳定性等优点，不仅可以模拟各种复杂信号，还可对频率、幅值、相移、波形进行动态、及时的控制，并能够与其它仪器进行通讯，组成自动测试系统，因此被广泛用于自动控制系统、震动激励、通讯和仪器仪表领域。
在70 年代前，信号发生器主要有两类：正弦波和脉冲波，而信号发生器介于两类之间，能够提供正弦波、余弦波、方波、三角波、上弦波等几种常用标准波形，产生其它波形时，需要采用较复杂的电路和机电结合的方法。
这个时期的波形发生器多采用模拟电子技术，而且模拟器件构成的电路存在着尺寸大、价格贵、功耗大等缺点，并且要产生较为复杂的信号波形，则电路结构非常复杂。
同时，主要表现为两个突出问题，一是通过电位器的调节来实现输出频率的调节，因此很难将频率调到某一固定值；二是脉冲的占空比不可调节。
在70 年代后，微处理器的出现，可以利用处理器、A/D/和D/A，硬件和软件使波形发生器的功能扩大，产生更加复杂的波形。
这时期的波形发生器多以软件为主，实质是采用微处理器对DAC的程序控制，就可以得到各种简单的波形。
90 年代末，出现几种真正高性能、高价格的信号发生器、但是HP公司推出了型号为HP770S的信号模拟装置系统，它由HP8770A任意波形数字化和HP1776A波形发生软件组成。
HP8770A实际上也只能产生8 中波形，而且价格昂贵。
不久以后，Analogic公司推出了型号为Data-2020的多波形合成器，Lecroy 公司生产的型号为9100 的任意波形发生器等。
到了二十一世纪，随着集成电路技术的高速发展，出现了多种工作频率可过GHz 的DDS 芯片，同时也推动了信号波形发生器的发展，2003 年，Agilent的产品33220A能够产生17 种波形，最高频率可达到20M，2005 年的产品N6030A 能够产生高达500MHz 的频率，采样的频率可达1.25GHz。
由上面的产品可以看出，信号波形发生器发展很快近几年来，国际上波形发生器技术发展主要体现在以下几个方面：（1）过去由于频率很低应用的范围比较狭小，输出波形频率的提高，使得波形发生器能应用于越来越广的领域。
波形发生器软件的开发正使波形数据的输入变得更加方便和容易。
