电子锁及门铃电路设计
简易门铃电路的设计
简易门铃电路的设计门铃是我们日常生活中经常使用的电子设备之一、它起到提醒主人有人来访的作用。
本文将介绍一个简易门铃电路的设计。
这个门铃电路的设计非常简单，主要由以下几个组成部分组成：一个电源电路、一个输入电路、一个放大电路和一个输出电路。
首先是电源电路。
门铃电路一般使用直流电源，可以使用9V或12V的电池作为电源。
为了保证电源的稳定性，我们可以使用一个稳压芯片例如LM7805来提供稳定的5V电压。
接下来是输入电路。
输入电路主要用来感应人体的存在。
我们可以使用一个红外线传感器来实现这个功能。
红外线传感器是通过接收红外线信号来检测有无人体存在的。
当有人体接近门铃时，红外线传感器将会输出一个高电平信号，否则输出为低电平信号。
然后是放大电路。
放大电路用来放大输入电路输出的信号，使其能够被后续的输出电路处理。
我们可以使用一个操作放大器例如LM358来实现这个功能。
操作放大器可以增加输入信号的幅度，并输出到下一个电路。
最后是输出电路。
输出电路主要用来发出声音，提醒主人有人来访。
我们可以选择使用一个蜂鸣器作为输出器件。
当放大电路输出的信号为高电平时，蜂鸣器将会发出声音。
在电路中，我们可以通过继电器控制蜂鸣器的开关，使门铃的声音持续一段时间。
下面是门铃电路的具体连接：1.将电源正极连接到红外线传感器的VCC脚。
2.将电源地线连接到红外线传感器的GND脚，以及放大电路的GND脚。
3.将红外线传感器的OUT脚连接到放大电路的输入脚。
4.将放大电路的输出脚连接到继电器的控制脚。
将继电器的触点连接到蜂鸣器的正极，将蜂鸣器的负极连接到电源地线。
5.将电源地线连接到继电器的GND脚。
在完成电路的连接后，我们可以通过按下继电器的触发脚来模拟有人来访的情况。
此时，门铃将会发出声音。
在实际使用中，为了方便操作门铃，我们也可以在电路中添加一个开关用来控制门铃的开关。
当门铃不需要使用时，我们可以关闭开关，从而关闭门铃。
这是一个简易门铃电路的设计。
密码锁电路

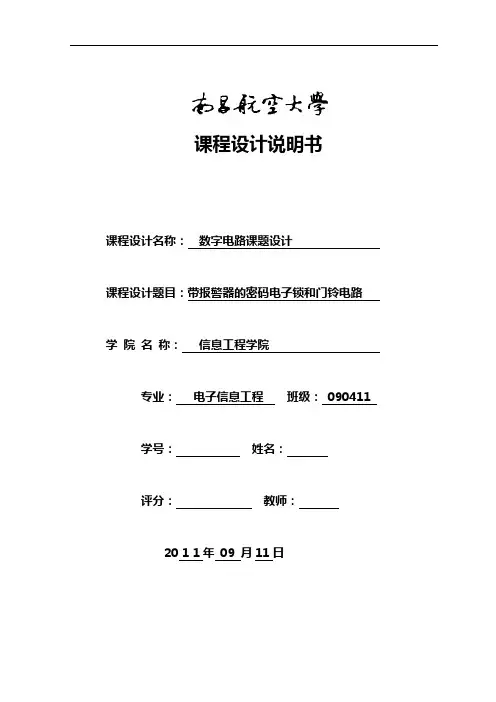

课程设计说明书课程设计名称：数字电路课题设计课程设计题目：带报警器的密码电子锁和门铃电路学院名称：信息工程学院专业：电子信息工程班级： 090411学号：姓名：评分：教师：20 1 1年 09 月11日脉冲数字电路课程设计任务书20 10 －20 11 学年第二学期第 1 周－ 2 周注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
摘要随着人们生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统的机械锁由于其构造的简单，被撬的事件屡见不鲜，电子密码锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的亲呢。
本系统是由D触发器，蜂鸣器、555和报警系统，门铃系统所组成的带报警电子密码锁和门铃电路。
系统完成按键输入、开锁、超时报警、错误密码报警、复位等数字密码锁的基本功能。
在当今的社会安全是人民特别关心的话题，生命安全，财产安全等等。
密码门铃电路就是在现实生活为人民提供安全保护设备。
关键字：数字密码锁 74LS74 555 解锁与报警目录摘要 (2)第一章、系统设计方案选择 (4)1.1方案一 (4)1.2方案二 (4)第二章系统组成及工作原理 (6)2.1密码锁电路 (6)2.2门铃及报警电路： (6)2.3继电器电路 (9)2.4.供电电路： (9)第三章整体电路及系统的调试和安装 (10)3.1安装 (10)3.2调试方法与调试过程 (10)3.3制作成品 (11)第四章设计心得及几点补充说明 (12)五．参考文献 (13)附录一电路图和PCB版 (14)附录二元件清单 (16)附录三芯片资料 (17)第一章、系统设计方案选择1.1 方案一该设计主要分输入电路，存储电路，信号处理电路，输出电路四大部分，首先从输入电路送出的编码信号到比较器与存储器的存储密码进行比较，两者一致则将锁打开，反之则驱动报警电路报警，存储器中的密码可以通过写允许端修改密码。
带报警器的编码电子锁和门铃电路正

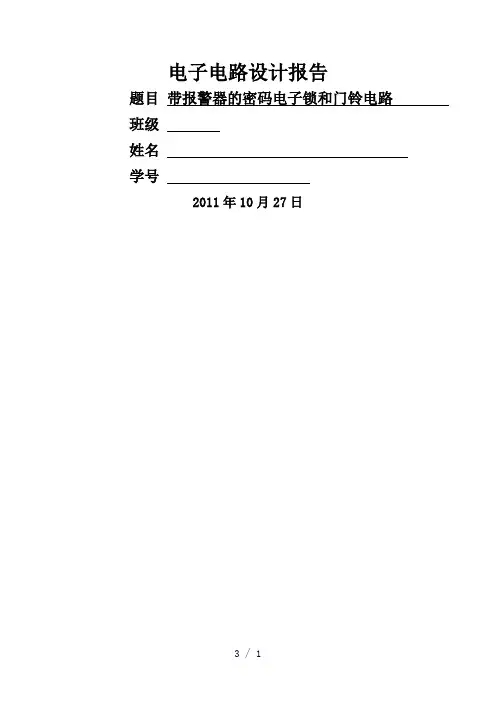

电子电路设计报告题目带报警器的密码电子锁和门铃电路班级姓名学号2011年10月27日目录一、摘要: (3)二、设计要求 (4)三、整体方案选择及框图原理 (4)3.1、采用51单片机 (4)3.2、用一些硬件芯片 (4)3.3、系统整机框图 (5)3.4、整体原理 (5)四、各模块设计 (6)4.1按键模块 (6)4.2、555产生脉冲 (7)4.3、编码存储电路 (7)4.4、密码比较电路 (7)4.5、开锁电路 (7)4.6、门铃电路 (7)4.7、报警电路 (7)五、测试 (7)5.2、元器件清单 (8)六、总结 (8)七、参考文献 (9)摘要:本设计是一带报警器的密码电子锁和门铃电路。
目前市场上大量使用的是带报警器的密码电子锁和门铃电路。
这种电子锁的保密性强，使用寿命长，安全可靠，美观。
现已经大量在市场使用。
我们设计的这个电路实现方法也很简单。
基本上都是用得一些74ls 系列的硬件芯片来完成的，主要是有按键输入，编码及编码后通过已经存储好的密码进行比较。
如果是相同的就开锁，不同的密码就报警。
其中电路就主要包括了按键电路，编码电路，密码存储电路，密码比较电路，开锁电路，门铃电路，报警电路。
这样实现起来既简单有方便，也很便宜。
实用行高。
一．设计要求及技术指标：设计一带报警器的密码电子锁和门铃电路，设计要求如下：（1）编码电子锁按钮分别为0、1、2、3、……9十个按键。
（2）用发光二极管作为输出指示灯，灯亮代表锁“开”，暗代表锁“关”。
（3）设计开锁密码，并按此密码设计电路。
本次设计密码取8位数。
若按开锁编码规定数的先后顺序按动按钮后，发光二极管由暗变亮表示锁“开”。
（4）该电路应具有防盗报警功能，密码顺序不对或密码有误时系统自动复位，当开锁时间超过5分钟时，则喇叭发出1KHz频率的报警信号。
（5）设计门铃电路，按动门铃按钮，发出500Hz的频率信号，并可使编码电路清零，同时可解除警报。
二．工作原理及设计思路：电子锁主要由输入元件、电路(包括电源)和锁体三部分组成，后者包括电磁线圈、锁拴、弹簧和锁框等。
带报警器的编码电子锁和门铃电路设计
带报警器的编码电子锁和门铃电路设计课程设计一(设计要求及技术指标:设计一带报警器的密码电子锁和门铃电路，设计要求如下:(1)编码电子锁按钮分别为0、1、2、3、……9十个按键。
(2)用发光二极管作为输出指示灯，灯亮代表锁“开”，暗代表锁“关”。
(3)设计开锁密码，并按此密码设计电路。
本次设计密码取8位数。
若按开锁编码规定数的先后顺序按动按钮后，发光二极管由暗变亮表示锁“开”。
(4)该电路应具有防盗报警功能，密码顺序不对或密码有误时系统自动复位，当开锁时间超过5分钟时，则喇叭发出1KHz频率的报警信号。
(5)设计门铃电路，按动门铃按钮，发出500Hz的频率信号，并可使编码电路清零，同时可解除警报。
二(工作原理及设计思路:电子锁主要由输入元件、电路(包括电源)和锁体三部分组成，后者包括电磁线圈、锁拴、弹簧和锁框等。
当电磁线圈中有一定的电流通过时，磁力吸动锁栓，锁便打开。
否则(锁栓进入锁框，即处在锁住状态。
为了便于试验，我们可用发光二极管代表电磁线圈，当发光二极管为亮状态时，代表电子锁被打开，暗状态代表锁着。
3课程设计编码电路编码按键开锁控制电路 CP门铃按钮控制电路报警电路门铃电路图A 带报警器的密码电子锁和门铃电路原理图该系统的电路框图如[图A]所示，本系统的设计可使电子锁具有可编程功能。
由图可知，每来1个输入时钟，编码电路的相应状态向前前进一步。
在操作过程中，按照规定的密码顺序按动编码按键，编码电路的输出就会跟随这个代码的信息。
正确输入编码按键的数字，通过控制电路供给编码电路时钟，一直按规定编码顺序操作完，则驱动开锁电路把锁打开。
在操作过程中，没有按照规定代码顺序按下数字键或按动了其他键，则控制电路使防盗报警电路产生报警。
按动门铃及清零按钮可使500Hz振荡电路工作，门铃发出响声，同时该按钮还使编码电路清零并解除防盗报警。
三(整体方案分析:该设计主要分输入电路，存储电路，信号处理电路，输出电路四大部分，首先从输入电路送出的编码信号到比较器与存储器的存储密码进行比较，两者一致则将锁打开，反之则驱动报警电路报警，存储器中的密码可以通过写允许端修改密码。
电子锁及门铃电路设计答辩6.23终极版
J6 Key = 4
J7 Key = 5
J8 Key = 6
J9 Key = 7 U6
J10 Key = 8
5 6 7
15 1 13 14 12 11 10 9 4 3 2
A3 B3 A2 B2 A1 B1 A0 B0 AGTB AEQB ALTB
OAGTB OAEQB OALTB
5 6 7
VCC
5V GND
3 4 5 6 7 10 9 1 2
IO10 IO8 IO9 IO6
IO1 IO2 IO4 IO5
JK-FF
U10 VCC 5V
SET
U5
3 4 5 6 7 10 A B C D ENP ENT ~LOAD ~CLR CLK QA QB QC QD RCO 14 13 12 11 15
U15A U18A 74S04D AND4 U17A 74LS08J 74LS32N
总体的电路设计共分为密码输入电路、密码设 置与修改电路、密码比较电路、报警控制电路、门 铃电路等。
2010-9-8 Electrical and electronic engineering Course Design 5
密码输入电路 Password input circuit
V CC 5V J11 X8 5 V R11 1.0k O Ke y = A X 7 J12 5 V R10
U16
J CLK K RESET ~Q Q
GND VCC 5V
9 1 2
JK_FF U35A
14 13 12 11 15
74LS160D U12
A B C D ENP ENT ~LOAD ~CLR CLK QA QB QC QD RCO
智能门锁系统电路原理及设计
智能门锁系统电路原理及设计
1. 引言
智能门锁系统是一种基于电子技术的先进门锁系统，能够通过无线通信和密码识别等方式实现开锁功能。
本文旨在介绍智能门锁系统的电路原理和设计。
2. 电路原理
智能门锁系统的电路主要由以下几个部分组成：
- 输入电路：用于接收用户输入的密码或指令。
- 控制电路：对输入的密码或指令进行处理和判断，并控制开锁动作。
- 电源电路：为整个系统提供电能供应。
- 通信电路：通过无线通信方式与手机或其他设备进行通信，实现远程控制和监控功能。
3. 电路设计
在设计智能门锁系统的电路时，需要考虑以下几个关键点：
- 安全性：加密算法和密码保护等措施要确保门锁系统的安全性，防止被恶意破解。
- 可靠性：各个电路模块的设计要经过充分的测试和验证，确保系统稳定可靠。
- 低功耗：电路设计要优化功耗，延长系统电池寿命，减少充电次数。
- 用户友好性：操作界面要简洁明了，易于用户操作和理解。
4. 总结
本文介绍了智能门锁系统的电路原理和设计。
智能门锁系统通过电子技术的应用，实现了远程开锁和智能管理的功能，能够提升家居安全性和便利性。
在设计智能门锁系统的电路时，需要保证安全性、可靠性、低功耗和用户友好性等方面的要求。
> 注意：本文内容为一般性描述，具体的电路设计方案需要根据实际需求和技术要求进行调整和优化。
带报警器的密码电子锁和门铃电路
带报警器的密码电子锁和门铃电路电子课程设计带报警器的密码电子锁和门铃电路学院：电子信息工程学院专业、班级：姓名：学号：指导教师： 2014年12月31日带报警器的密码电子锁和门铃电路一、设计任务与要求1）密码按键的按钮分别为 1，2….9 个 2）若密码正确指示灯会亮3）设计门铃电路，按动门铃按钮，发生500Hz的蜂鸣器信号，并可使编码电路清零，同时可解除报警。
4）密码有误码时在按下确定键后自动复位，当开锁时间超过5分钟时,则蜂鸣器发出 1KHz 的信号报警。
二、总体框图1、总体框图开锁电路控制电路报警电路按键编码电路计时电路门铃电路图2-1-12、各个模块的功能（1）控制电路：这个模块是整个电路的主体，用它来控制我所设计的4位密码锁的分析功能。
设计思路：为了实现锁的功能，所以我在控制电路中使用比较器，让输入的数据与预设的数据进行比较实现锁的功能。
其功能为：将按键编码模块所输入的按键信息进行分析，用移位寄存器实现时序的功能，在用比较器进行输入与预设的比较。
（2）按键编码电路：这个模块是输入模块，用它来进行编码我所要输入的数据。
设计思路：将1到9这九个按键用BCD编码器编成二进制数。
功能：将1到9九个按键变成二进制数，作为比较器的输入。
并接到四输入与非门上，探测按键编码。
（3）计时电路：这个模块是为了实现计时功能的，用其控制报警电路。
设计思路：用计数器实现计时功能，当密码输入在5分钟还未正确时，开始报警。
功能：计时5分钟，控制报警电路。
（4）开锁电路：这是整个电路的输出端。
设计思路：若密码正确按下确定键后指示灯亮，同时所有的芯片进行清零；若密码不正确指示灯不亮，同时计数器要计时并且各个清零端不起作用。
（5）报警电路：在密码错误和操作时间达到5分钟以上时会产生报警信号，报警信号产生的同时使各个芯片的清零端作用。
（6）门铃电路：在按下门铃按键的同时会使门铃电路中的蜂鸣器响，并且各个芯片的复位端口复位。
带报警器的密码电子锁和门铃电路
带报警器的密码电子锁和门铃电路带报警器的密码电子锁和门铃电路 (一)设计背景在现实生活中很多时候出现一些老的机械锁被不法分子打开的情形。
这样使他人的财产受到损失，隐私被侵犯。
因此，灵巧、简便、操作方便的电子密码锁开始受到青睐。
它可以很好的保护人们财务和隐私。
另外，它完全靠密码开锁不需要钥匙，这样就不会造成丢钥匙或者被他人套取钥匙的可能。
密码电子锁的和门铃电路的设计方案有很多:有用专用芯片设计的、有用复杂可编程逻辑电路设计的、有用单片机设计制作的、有用可编程控制器设计完成的，还可以采用数字电路或模拟与数字电路相结合的方式以及EDA技术等。
(二)设计要求基本要求:1)按钮分别为1，2...9个按钮。
2)用发光二极管作为输出指示灯。
3)设计门铃电路，按动门铃按钮，指示灯发亮，开始解锁，超过5min,报警器响，密码输对，解除报警。
提高要求1)将指示灯换成继电器进行控制。
2)密码顺序不对或密码有误时系统主动复位，当开锁时间超过5Min时，则蜂鸣器发出1KHz的信号报警。
(三)带报警器的密码电子锁的设计思想正确输入编码按键的数字，控制电路通过整形电路供给编码电路时钟，一直按规定编码顺序操作完，则驱动开锁电路把锁打开。
在操作过程中，没有按照规定代码顺序按下数字键或按动了其他键，则控制使开锁电路清零。
超出规定时间，蜂鸣器报警，密码输对使编码电路清零并解除防盗报警。
(四)原理框图设计原理框图如图(1)所示:1图(1)(五)密码校验电路该单元电路是以CD4017为基础，与按键编码电路和基于三极管的脉冲产生电路够成的密码校验电路，并控制着开锁电路。
其芯片如图(2)所示:图(2)引出端功能符号:CO:进位脉冲输渊 CP:时钟输入端MR:清除端 TC:禁止端Q0-Q9 :计数脉冲输出端 VDD:正电源VSS:地十进制计数、分频器CD4017，是一种用途非常广泛的电路。
其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2、O9依次出现与时钟同步的高电平，宽度等于时钟周期。
电子锁及门铃电路设计
摘要本设计利用74194做移位寄存器，实现8位二进制码串行输入。
利用7485比较器对预设置好的密码与输入的密码进行比较。
若密码正确则开锁电路实现开锁功能；若密码不正确，则报警。
利用74161芯片设计十八进制计数器，控制报警时间为15s，停3s之后循环；同时该报警系统可兼作门铃使用，利用74LS290设计十进制计数器来控制门铃的响铃时间为10s。
数字15、3、10分别通过3个数码显示管显示出来。
关键字：电子锁、门铃、移位寄存器、计数器目录摘要 (I)目录............................................................. I I 绪论.. (1)第1章系统总体方案设计 (2)1.1设计要求 (2)1.2系统框图 (2)1.3工作原理 (3)第2章各单元电路设计 (4)2.1原始密码电路 (4)2.1.1 串行输入密码 (4)2.27485比较器电路 (7)2.3开锁电路 (8)2.3.1 晶体管 (8)2.3.2 继电器 (8)2.4报警电路部分 (10)2.4.1 74161计数器 (10)2.4.2 555定时器 (11)2.4.3 数码管 (11)2.4.4报警电路 (12)2.5门铃电路的设计 (13)2.5.1 扬声器 (13)2.5.2 74ls04 (14)2.5.3 74ls32 (14)第三章调试 (16)总结 (17)参考文献 (19)附录 (20)附录表元器件清单 (20)绪论密码锁是锁的一种，通常分为机械锁和电子锁。
均为在输入端输入一系列的数字或符号作为密码。
当输入信号与预设信号相符时开锁系统工作。
密码锁的密码通常都只是排列而非真正的组合。
有些门锁上有一个数字键盘使用电子控制，开启时按序键入一个数字系列。
这种锁是常见于办工室内。
优点是只要告诉开锁者密码便可，无须复制钥匙。
不过，如果有人把密码告诉外人，这锁便形同虚设。
因此这类密码锁的密码需要经常更换才可以。
电子锁及门铃电路设计
电子锁及门铃电路设计
设计电子锁及门铃电路需要考虑以下几个方面：
1.电子锁设计
电子锁是一种使用电脑芯片控制的门锁系统，通过输入密码或刷卡等
方式进行开锁。
电子锁的设计可以使用基于微控制器的电子开关电路来实现。
以下是一个简单的电子锁电路设计：
-使用一个四位七段数码管显示屏，用于输入密码，并显示开锁状态。
-使用一个四位BCD码（二进制码）转换器，将数码管输入的数字转
换为二进制码。
-使用一个微控制器控制电子锁的开关状态，依据数码管输入的密码
和开关状态来判断是否开锁。
-通过一个电磁锁或电机来实现真正的门锁。
门铃电路设计的目的是为了实现当有人敲门或按门铃按钮时，能够发
出声音或信号来提醒主人。
以下是一个简单的门铃电路设计：-使用一个按钮作为门铃的输入信号。
-使用一个振荡器电路来产生声音信号。
-使用一个音频放大器来放大声音信号。
-使用一个扬声器来发出放大后的声音信号。
以上是电子锁及门铃电路设计的基本组成部分。
在实际设计过程中，还需要考虑到电路的稳定性、安全性、可靠性和易操作性等因素，并根据具体需求来进行设计和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1设计目的
利用数字电路的理论和知识进行设计，设计一个电子锁，密码为8位二进制代码，当开锁输入码与密码一致时，锁被打开，当开锁输入码与密码不一致时，则报警。
1.1设计内容及要求
1.1.1设计指标
·设计一个电子锁，其密码为8位二进制代码，开锁指令为串行输入码。
·开锁输入码与密码一致时，锁被打开。
·当开锁输入码与密码不一致时，则报警。
报警时间持续15秒，停3秒后再出现。
·报警器可以兼作门铃使用，门铃时间为10秒。
·设置一个系统复位开关，所有的时间数据用数码管显示出来。
1.1.2原理框图
图1 原理框图
2系统具体设计及参数计算
2.1设计思路
1、数据比较模块。
数据比较模块是电子锁的核心部分。
由于是八位数据比较，所以采用两片7485
（四位数字比较器）级联方式。
用高4位的芯片的输出端（YA=YB,YA<YB,YA>YB）控制门铃和报警电路。
2、原始密码输入模块。
由八个波段开关构成，表示每一位的数据，分别接到高位7485和低位7485上。
另一端接5V电源，当按键接通时表示“1”，当案件未接通时，表示“0”。
3、串行密码输入模块。
采用两片74194（四位双向通用移位寄存器）级联成八位数据输入模块，分别接到数据比较模块的高四位和低四位。
具体输入电路见下文分析。
4、时钟模块。
计时模块用来产生标准的秒脉冲给电路提供时序。
可采用555定时器构成多谐振荡器，也可以使用8051单片机定时器产生标准方波。
在电路仿真时采用软件自带的电压信号产生器。
5、计时模块。
采用两片74290（二\五分频十进制计数器）级联方式构成十进制、可显示0-99计时模块。
芯片输出BCD码，由7448（BCD-7段译码器\内部上拉输出驱动）驱动两个数码管（共阴极）。
6、显示模块。
时间显示采用两个7段共阴极数码管。
7、门铃模块。
采用单稳态触发器。
可以用555定时器构成，也可以用集成芯片构成。
我采用集成芯片74123（单稳态多谐振荡器）。
8、报警模块。
采用多谐振荡器，周期18秒，占空比63%。
由555定时器构成。
9、声响模块。
采用直流驱动蜂鸣器。
由门铃模块和报警模块驱动。
10、复位开关。
若各模块的芯片有清零端\使能端，则接到一起，设计一个复位开关控制。
若没有，则将其接地端串联到一个复位开关。
2.2各模块详细设计
2.2.1数据比较和原始密码输入模块
器件选择
采用两片7485（四位数字比较器）级联方式。
用高4位的芯片的输出（YA=YB,YA<YB,YA>YB）控制门铃和报警电路。
其引脚图和功能表如图2和表1所示。
图2 7485引脚图
表1 7485功能表
电路设计
图3 数据比较模和原始密码输入模块电路图
如图3所示两片7485级联成八位数据比较模块，左边为低四位，右边为高四位。
P口由5V VCC经编码开关接入，设定原始密码。
Q口由串行数据输入模块接入。
高位芯片5、6、7引脚输出电平表示开锁密码是否正确。
若正确，则6脚为高，另两脚为低。
若不正确，则5脚或7脚为高，六脚为低。
5、7脚通过或门电路（7432）接报警模块。
6脚接门铃模块。
2.2.2串行输入模块
器件选择
采用两片74194（四位双向通用移位寄存器）级联成八位数据输入模块。
其引脚图和功能表如图4和表2所示
图4 74194引脚图 表2 74194功能表
电路设计
图5 串行输入模块电路图
如图5所示，两片7449构成八位串行输入并行输出模块，左侧为低位，右侧为高位。
采用功能表第三行（右移）模式。
输入密码时，按下[START]按键，使模块由清零进入工作状态。
单刀双掷开关决定模块输入“1”或“0”。
按下[PUT IN]轻触开关时，两芯片获得同步脉冲，此时所有数据向高位移动一位。
低位的输出端QD 连接高位的输入端SR ，完成由低位向高位的数据传送。
两芯片的输出端分别接到数据比较模块的低位和高位。
【注】由于实际应用中开关存在抖动现象，这里仅做原理阐述，并没有加入去抖电路，加入去抖电路后的电路见总电路图。
C R ______
S1 S0 cp 功能 0 × × × 清零 1 0 0 × 保持 1 0 1 ↑ 右移 1 1 0 ↑ 左移 1
1
1
↑
并行输入
2.2.3时钟模块
电路设计
如图6所示，由555定时器构成多谐振荡器，OUT为输出端，为计时模块产生秒脉冲。
该电路产生周期为1Hz，占空比为53%的波形。
计算公式为：
高电平持续时间T1=0.7(R1+R2)C1。
低电平持续时间T2=0.7R2C1。
2.2.4计时模块
器件选择
采用两片74290（二\五分频十进制计数器）级联方式构成十进制、可显示0-99计时模块。
芯片输出BCD码，由7448（BCD-7段译码器\内部上拉输出驱动）驱动两个数码管（共阴极）。
74290引脚图如图7所示，7448引脚图如图8所示，74290功能表如表3所示。
图7 74290引脚图图8 7448引脚图
表3 74290功能表
电路设计
图9 计时模块电路图
如图9所示，该电路为十进制、0~99显示电路。
左侧为十位，右侧为个位。
74290 A端为脉冲输入，低位的QD接到高位的A，完成十进制进位。
输出BCD码进入7448数码管译码器。
7448为内部上拉高效译码输出，用来驱动共阴极数码管。
使用时需要串联保护电阻，经Multisim软件仿真，阻值大约280
Ω。
数码管K端接地。
2.2.5门铃模块
当输入密码一致时，系统开锁，并触发门铃模块。
门铃模块采用由555电路构成的单稳态触发器。
稳态时间计算公式：
T=RC
电路设计
图10 门铃模块电路图
如图所示，由555定时器构成单稳态触发器。
OUT 为输出端，驱动门铃（蜂鸣器）。
暂稳态持续时间约为10 秒。
随后电路回到稳定状态。
由于555定时器的性质，触发端TRIG是下降沿触发，而不是低电平触发。
若TRIG端低电平持续时间大于暂稳态时间，则系统进入到不稳定状态。
所以在触发端TRIG之前加入RC电路和反相器。
整个系统由高电平驱动，当触发电平由低变高时，TRIG端收到一个下降沿，随后电容充电完毕，TRIG回到高电平，整个过程持续时间小于暂稳态持续时间。
2.2.6报警模块
如图11所示，报警电路由555定时器构成多谐振荡器RST当作使能端。
高电平触发。
OUT为输出端，产生15秒高、3秒低的波形，触发蜂鸣器。
经计算，该电路构成频率0.056Hz，占空比83%的波形输出。
计算公式见上文时钟模块设计。
2.2.7声响模块
根据题目要求，门铃和报警模块公用一个蜂鸣器。
因担心驱动能力不够，所以采用三极管放大电路。
门铃和报警模块输出端通过反相器接到8550PNP三极管基极。
当基极接收到低电平时，三极管导通,驱动蜂鸣器。
电路图如图12所示
图12 声响模块电路图
2.2.8按键去抖模块
采用美信公司的MAX6818按键消消抖器。
其引脚图如图13所示，具体连接方式见总电路图。
图13 MAX6818引脚图
2.2.9系统复位电路
采用开关复位设计。
即系统电源开关就是系统复位开关。
设计图略。
2.3总电路图
图14 总电路图2.4元器件清单。
