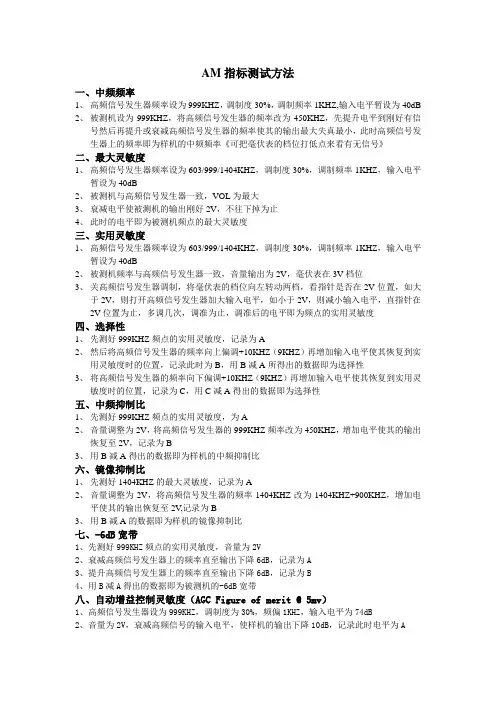

汽车音响AM电气指标测试与方法

一、频率范围(FREQUENCY RANGE)[重点测试项目]

1、定义:表示接收机可以收到的最低端与最高端的频率。

2、条件:VOL最大且不失真位置,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A 首先将接收机的PVC转到最低端。

B 调谐SSG频率使接收机输出最大(可用74dB)。

C 降低SSG之电平数值,使刚刚看得出波形,再细调SSG的频率,使输出最大为止。

D 然后再将PVC转到最高端。

E 用B、C之同样方法,使接收机的输出最大,此时最低端与最高端频率为所求。

F 记录此时最高频率和最低频率之差为所求。

二、中频频率(INTERMEDIATE FREQUENCY)[重点测试项目]

1、定义:表示接收机455KHZ的偏移状况。

2、条件:VOL最大且不失真位置,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A 接收机于1000KHZ。

B 将SSG的频率置于455KHZ,100dB电平输出,此时示波器上应有波形。

C 降低电平,使能刚刚看得出波形,再细调SSG之频率,使接收机的输出最大。

D 此时SSG上的频率即为该接收机的AM中频频率。

三、最大灵敏度(MAX SENSTTIVITY)[重点测试项目]

1、定义:接收机在最大增益下,得到标准输出所需的最小标准输入信号。

2、条件:VOL最大,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A 固定SSG的频率于600KHZ、1000KHZ、1400KHZ三点,接收机与之同调于上述三点。

B 增减SSG的输出电平,在不失真的情况下,使接收机的输出达到标准输出。

C 此时SSG的输出电平为最大灵敏度,以dB表示。

四、实用灵敏度(USABLE SENSITIVITY S/N)[重点测试项目]

1、定义:以获得信号对杂音比为20dB的标准输出的最小输入信号。

2、条件:VOL不定位,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A 固定SSG于频率600KHZ、1000KHZ、1400KHZ三点,接收机同调于上述三点。

B 先调SSG上的输出电平强度(此时音量最大),使接收机达于标准输出。

C 有然后去掉调制度,此时为接收机的S/N。

D 此时的S/N如果没有达到20dB,应将调制度打开

E 增加SSG的输出电平,此时毫伏表指针会上升,然后将VOL调到标准输出,再去调制,直到S/N为20dB为止。

F 则此时SSG上的输出电平为实用灵敏度,以dB表示。

共11 页第9页

五、信噪比(S/N RATIO)[重点测试项目]

1、定义:表示信号输出与杂音之比。

2、条件:VOL标准输出,信号强度74dB,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A 调SSG于1000KHZ,接收机与之同调于1000KHZ

B 从SSG输出74dB电平到接收机内,VOL定于标准输出,且以此输出0dB。

C 将SSG的调制度去掉,则此时的输出为杂音,作杂音电平。

D 用标准输出的电平0dB减去杂音电平,所得的数据为信噪比,以dB表示。

六、中频抑制比(IF REJECTION)

1、定义:测量接收机调谐于低端频率时,排除中频的干扰能力。

2、条件:VOL最大,调制度30%,调制频率:1KHZ或400KHZ

3、方法:

A SSG上的频率于600KHZ,接收机与之同调于600KHZ,音量开到最大。

B 调整SSG 上的输出电平强度,使接收机达于标准输出。

C 再改变SSG上的频率于455KHZ,此时毫伏表上的指针会下降。

D 增加输出电平强度,使接收机达于标准输出。

E 用455KHZ时的输出电平减去600KHZ时的输出电平,所得数据为所求,用dB表示。

七、假像抑制比(IMAGE REJECTION RATIO)

1、定义:当接收机调谐于高端频率时,排除假像频率(2IF+1400KHZ)干扰的能力。

2、条件:VOL最大,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A SSG上的频率于1400KHZ,接收机与之同调于1400HZ。

B 调整SSG 上的输出电平强度,使接收机达于标准输出。

C 再改变SSG上的频率于假像频率(2300KHZ )

D 此时增加输出电平强度,使接收机达于标准输出

E 用假像频率时的输出电平减去1400KHZ时的输出电平,为所求数据,以dB表示。

八、选择性(SELECTIVITY)

1、定义:指分隔邻近电台的能力。

2、条件:VOL置于实用灵敏度的位置,若实用灵敏度的S/N大于20dB,则置于最大灵敏度的位置。

3、方法:

A SSG频率为1000KHZ,接收机与之同调1000KHZ,输出电平用实用灵敏度的电平或最大灵敏度的输出电平。

B 收细VOL到标准输出。

C 偏调SSG频率1000KHZ±10KHZ,此时,毫伏表指针会下降

D 增加SSG的输出电平,使接收机输出达到标准输出

E 此时的电平值减去1000KHZ的输出电平强度之差为所求,以dB表示。

例如:实用灵敏度的最大灵敏度为15dB,偏调10KHZ后,SSG的输出电平增大到35dB时,接收机刚好达到标准输出,那么选择性35dB-15dB=20dB。

共 11页第10页

九、-6宽带(-6dB BAND WIDTH)[重点测试项目]

1、定义:测量接收机对高频信号的排斥比。

2、条件:VOL最大,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A SSG频率为1000KHZ,接收机与之同于调1000KHZ。

B VOL开到最大,调整SSG的输出电平,使输出为最大灵敏度,且定为0dB。

C 将SSG的频率(1000KHZ)向上或向下偏调,使接收机输出下降6dB。

D 两者频率之差为所求,以KHZ为单位。

十、自动增益控制灵敏度(AGC、F、O、M)

1、定义:当接收机输入改变时,能自动将输出的变化过阻的特性。

2、条件:VOL不定位,信号强度74dB,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A SSG频率为1000KHZ,接收机与之同于调1000KHZ。

B 从SSG内输出74dB电平到接收机内,调整VOL,使接收机达到标准输出,且定为0dB。

C 衰减SSG的信号强度,使接收机输出下降10dB(从毫伏表上读出)。

D SSG上衰减值即为所求,以dB表示。

十一、频率的响应(FIDELITY-3 dB)[重点测试项目]

1、定义:测量接收机当频率改变时,下降3dB的选择性。(家用机下6dB)

2、条件:VOL标准输出,信号强度74dB,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A SSG频率为1000KHZ,接收机与之同于调1000KHZ。

B 从SSG内输出74dB电平到接收机内,VOL标准输出,且定为0dB。

C 然后打SSG外调制钮(EXT),即去调制,再从低频信号发生器输出1KHZ频率到SSG内。

D 微调低频信号发生器的输出信号,使SSG上的“HIGH”和“LOW”两个灯都不亮(即30%的调制度不变)。

E 上、下偏调低频信号发生器的频率,使接收机输出下降3dB(看毫伏表)。

F 则此时高于或低于1KHZ的两个频率之差,为本机的频率响应,用KHZ表示。

十二、失真度(THD)[重点测试项目]

1、定义:当标准输出时,高谐波的含有率。

2、条件:VOL标准输出,信号强度74dB,调制度30%,调制频率:1KHZ或400KHZ。

3、方法:

A 固定SSG频率为1000KHZ,接收机与之同于调1000KHZ。

B 从SSG内输出74dB电平到接收机内,VOL置于标准输出。

C 此时看失真仪上的失真度,以%表示。

十四、过载失真(OVERLOAD DISTORTION)[重点测试项目]

1、定义:在超负荷输出时,高谐波的含有量。

共11页第11页

2、条件:VOL标准输出,调制度60%,信号强度74dB,调制频率:1KHZ或400KHZ。

3:方法: A 固定SSG之频率于1000KMHZ,接收机与之同调于1000KHZ。

B 从SSG上输出74dB信号到接收机内,调整VOL,使接收机置于标准输出。

C 此时看失真仪上的失真度,以%表示。

十五、10%失真输出功率(10THD OUTPUT POWER)

1、定义:当失真度为10%时,接收机最大的输出功率。

2、条件:VOL不定位,信号强度74dB,调制度30%,调制频率:1KHZ或400KHZ。

3.方法: A 固定SSG于1000KHZ,接收机与之同于调1000KHZ。

B 从SSG上输出74dB信号到接收机内

C 调整VOL,使失真仪上的失真度为10%

D 此时,视毫伏表上的电压值,换算成功率,以W表示。功率换算公式:P=U2/R P表示功率,U表示电压,R表示电阻。

十五、最大输出功率(MAX OUTPUT POWER)[重点测试项目]

1、定义:以74dB时的最大输出功率。

2、条件:VOL最大,信号强度74dB,调制度30%,调制频率:1KHZ或400KHZ。

3:方法: A 固定SSG于1000KMHZ,接收机与之同调于1000KHZ。

B 从SSG上输出74dB电平到接收机内,VOL置于最大。

C 视毫伏表上的电压值换算成功率,P=U2/R,用W表示。

十六、笛音(WHISTLE MODULATION)[重点测试项目]

1、定义:中频455KHZ的偏频910KHZ和外来的输入910KHZ而产生。

2、条件:VOL最大且不失真,调制度30%,调制频率:1KHZ或400KHZ,信号强度74dB。

3、方法:

A 首先固定SSG于2倍中频或3倍中频,接收机与之同调。

B 从SSG上输出74dB电平到接收机内,VOL控制于最大且不失真的位置。

C 去掉SSG的调制度,此时示波器上无波形。

D 微调SSG频率,使接收机的啸叫声达到最强为止。

E 以D项所得的值代入:(啸叫声/不失真且最大)×30%=笛音%。

十七、停台灵敏度(AUOT ESSK SENS)[重点测试项目]

1、定义:表示接收机在自动停台时所需要的最小标准输入信号。

2、条件:VOL最大,调制度30%,调制频率:1KHZ或400KHZ。

3:方法: A 固定SSG之于1000KHZ

B 按接收机上的自动扫描钮

C 调节SSG上的输出电平,使接收机能刚刚好停台为止

D 此时SSG上的输出电平为所求,以dB表示。
