关于解码芯片SAA7115及TVP5150的配置
关于解码芯片SAA7115及TVP5150的配置
最近因为在做视频处理,所以和解码芯片打交道很多,但因为解码芯片的datasheet很多内容(又是英文的,汗),所以根据DM642的例程总了一些应该配置的东西.
注:以下的配置均是指AV信号输入,PAL制式输出的条件
(一)关于SAA7115(基于TI的驱动)
在TI的例程里有一个结构体,里面有对7115需要配置的项目
SAA7115_ConfParams EVMDM642_vCapParamsSAA7115={
SAA7115_MODE_PAL720,
SAA7115_MODE_PAL720,
SAA7115_AFMT_COMPOSITE,
TRUE,
TRUE,
INV,/*handleI2C*/
};
这个结构体的原形在头文件saa7115.h中定义
typedef struct{
SAA7115_Mode inMode;
SAA7115_Mode outMode;
SAA7115_AnalogFormat aFmt;
Bool enableBT656Sync;
Bool enableIPortOutput;
I2C_Handle hI2C;
/*optional parameters for inMode==SAA7115_MODE_USER*/
Int hSize;
Int vSize;
Bool interlaced;
}SAA7115_ConfParams;
(1)inMode定义为视频输出格式(在saa7115.h中定义)
typedef enum SAA7115_Mode{
SAA7115_MODE_NTSC640,
SAA7115_MODE_NTSC720,
SAA7115_MODE_PAL720,
SAA7115_MODE_PAL768,
SAA7115_MODE_CIF,
SAA7115_MODE_QCIF,
SAA7115_MODE_SQCIF,
SAA7115_MODE_SIF,
SAA7115_MODE_USER
}SAA7115_Mode;
(2)outMode定义为输出视频格式,值同上
(3)aFmt定义为视频输出设备的模拟信号格式(值在saa7105.h)中定义
typedef enum SAA7115_AnalogFormat{
SAA7115_AFMT_SVIDEO,
SAA7115_AFMT_COMPOSITE
}SAA7115_AnalogFormat;
(4)enableBT656Sync定义为在输出视频数据流中允许插入ITU-R BT.656定义的SAV/EAV码
(5)enableIPortOutput:用I-PORT口代替X-PORT口输出视频流
(6)hI2C DM642的I2C控制器的句柄
当inMode=SAA7115_MODE_USER时,下面的参数可选
(7)hSize用户定义图画水平大小
(8)vSize用户自定义图画垂直大小
(9)interlaced定义用户图像是隔行扫描还是逐行扫描模式
由上面我们可以看出,一般在PAL制式采集视频时,需要配置的东西主要是:
输入输出模式、是否有同步信号、使能数据输出口
（二）关于TVP5150
在合众达提供的loop2例程中，有一个_tvp51xx.c的文件，里面包括了所有关于TVP5150寄存器的配置参数，但好像是没有用，因为根本没有调用这个文件的，而只是用下面的几条语句进行几项配置：
_IIC_write(hSeeddm642i2c,addrI2C,0x00,input_sel);
_IIC_write(hSeeddm642i2c,addrI2C,0x03,misc_ctrl);
_IIC_write(hSeeddm642i2c,addrI2C,0x0D,output_format);
_IIC_write(hSeeddm642i2c,addrI2C,0x0F,pin_cfg);
_IIC_write(hSeeddm642i2c,addrI2C,0x1B,chro_ctrl_2);
根据地址，我们可以知道是对以下寄存器进行了设置，（由于人懒了一点，直接把PDF的东西粘贴过来了）
但在我逐条的检查_tvp51xx.c中的参数,发现还有一些寄存器可能要修改,只是在例程里没有用到,这一点等我确认后才能再贴出来,今天晚上与别人讨论一下吧。
ICETEK-TVP5150-E使用说明书V2
ICETEK-TVP5150-E板使用说明一．TVP5150芯片简介TVP5150A是一款由美国德克萨斯仪器公司(TI)开发生产的低功耗视频解码芯片，它可以将输入的NTSC，PAL，和SECAM视频信号转换成8位ITU-R BT.656格式的数字码流，同时还能输出分离的视频同步信号。
TVP5150A芯片采用32芯TQFP封装，标准工作状态下功耗为115mW，待机状态I2总线进行配置编程。
功耗低于1mW，它采用1.8V供电，I/O采用3.3V。
可以采用CTVP5150A解码芯片提供的主要功能：-超强的同步检测-带模拟处理功能的AD转换器-亮度和彩色信号分别采用4行的梳状滤波器处理-色度处理-亮度处理-视频时序处理和低功耗模式-多种输出格式控制I2总线接口-C-VBI数据处理-复合视频和S端子输入I2总线进行配置和控制，它使用一套内部的寄存器设置运行参数。
TVP5150A解码芯片可以通过C这些寄存器的配置及参数选择，请查阅相关文档。
二．ICETEK-TVP5150板ICETEK-TVP5150板采用TI的TVP5150A芯片实现视频图象的采集、存储和传输。
它采用背板设计，可以安装在ICETEK的A板上使用。
1．原理框图2.ICETEK-TVP5150-E板系统组成(1)视频解码芯片：TVP5150完成对模拟视频信号的解码，形成8位ITU-R BT.656格式的数字码流，供后续模块使用。
(2)逻辑控制芯片：XC95144完成对BT.656格式的数字码流解码，并顺序存储到存储区。
包括提取码流中的同步信号、行起始和结束信号、取出亮度(Y)信息、去除色度信息等。
产生必要的逻辑控制和时序，将解码得到的亮度数据发送到存储区存储。
I2总线接口。
实现C在DSP需要读取状态和图象数据时，产生必要的逻辑控制和时序，将数据从存储区读取并发送给DSP。
在DSP写ICETEK-TV5150-E板的状态寄存器时，将状态信息存储到相应控制寄存器。
MP3内芯你懂吗
MP3内芯你懂吗？主流解码芯片详解MP3内芯你懂吗？主流解码芯片详解点击此处查看全部新闻图片如今购买MP3，理性的消费者一般不只关注外观以及功能，最主要还是机器本身的品质。
MP3的解码芯片已经为越来越多的消费者所关注，不过市场中几千款MP3，到底有哪些解码芯片为其提供良好的品质呢？那就请关注以下这篇文章吧！一、飞利浦芯片产地：荷兰如果一定要评出目前市场上最好的MP3解码芯片的话，那么无疑就是飞利浦芯片了。
飞利浦家族的解码芯片在业界一直以其“功能全，音质好，价格高”而著称。
飞利浦的解码芯片一般都采用的是BGA封装工艺，而国内的这方面技术相当有限，此外，由于飞利浦的解码芯片需要搭配另外的控制芯片电路协同工作，所以产品成本较高。
所以采用飞利浦解码芯片的厂商往往都定位于中高价位，如MPIO和IRIVER这两家韩国的MP3专业厂商。
这两个品牌一个最主要的共同特点就是在产品中全面采用了飞利浦的解码芯片。
因此，他们的产品拥有很高的音质和品质，成为全球MP3爱好者追逐的对象。
1、飞利浦SAA775X系列（SAA7750/7751/7752/7753）飞利浦SAA775x芯片是目前市场上MP3播放器解码芯片组中功能最全（支持CD直录），效果最好的解码芯片之一。
该解码芯片的音质表现为：低音下沉较深、中音表现出色、而相比之下高音则显得一般。
MP3内芯你懂吗？主流解码芯片详解点击此处查看全部新闻图片因为SAA775x中内含DSP（Digital Signal Processing，数字信号处理）和32位ARM RISC处理器，所以能用超高集成度的单颗芯片，音频解码和语音编码等工作，并且可以加入SDMI（Secure Digital Music Initiative，安全式数字音乐）保护其中SAA7750内含DSP和32位ARM RISC处理器，信噪比为90dB。
该芯片兼容多段多档位EQ智能音效，支持以AD PC M格式保存语音记录、同步显示歌名和歌曲信息、Line-in直录，此外还支持USB 1。

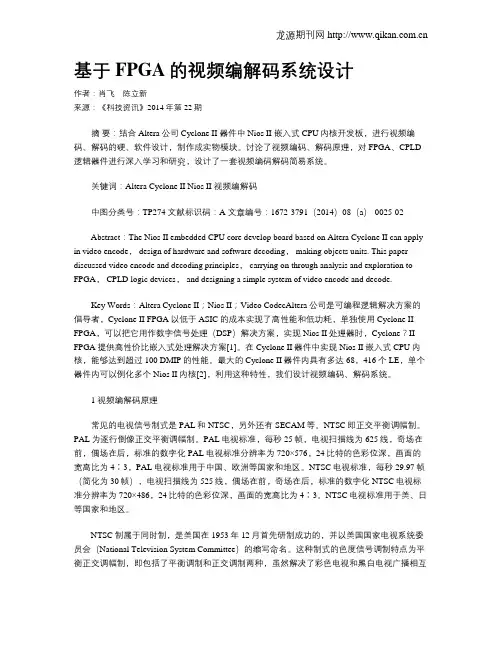

基于FPGA的视频编解码系统设计
