建筑总平面设计.pptx

■太阳在天空的位置用:高度角和方位角来确定 ■太阳高度角指:
太阳射到地球表面的光线与地平面的夹角h ，
■方位角指:
太阳射到地球表面的光线与南北轴线所成的夹角A 。
■方位角在南北轴线之西标注正值， 在南北轴线之东标注负值。
■我国大部分地区将主要房间
朝南或南偏东、偏西少许角度。 有利于做到冬暖夏凉。
●原因:夏季南向太阳高度角大， 射入室内光线很少、深度小.

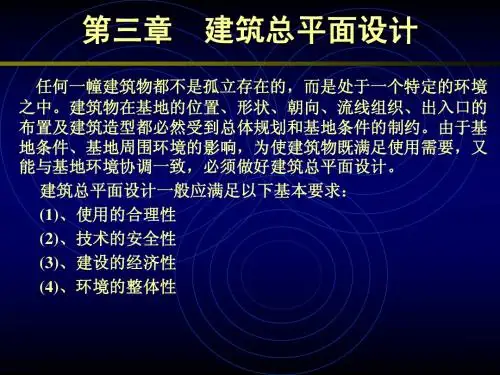

第2章 建筑总平面设计
使用合理 技术安全 建设经济 环境整体
2.1 建筑与城市规划的关系
城市规划的要求：
对用地性质的控制 对用地范围、建筑范围的控制
用地红线是围起某个地块的一些坐标点连成的线，红线内土 地面积就是取得使用权的用地范围。
建筑红线，也称“建筑控制线”，指城市规划管理中，控 制城市道路两侧沿街建筑物或构筑物(如外墙、台阶等)靠临街 面的界线。任何临街建筑物或构筑物不得超过建筑红线。
总平面图的一般内容：
1)、 图名、比例。 2)、 应用图例来表明新建区、扩建区或该建区的总体布置，表明各 建筑物和构筑物的位置。在总平面图上一般应画上所采用的主要图 例及其名称。如：图中的道路、围墙等。 3)、 确定新建、扩建工程的具体位置，一般根据原有房屋或道路来 定位，并以米为单位标注出定位尺寸。注明新建房屋底层室内地面 和室外整平地面的绝对标高。画上风向频率玫瑰图或指北针，来表 示该地区的常年风向频率和建筑物、构筑物等的朝向。有时也可只 画单独的指北针。
3. 混合式组合：使用以上两种方法，根据需要，在建筑物的某一个局部 采用一种组合方式，而在整体上以另一种组合方式为主。
以活动单元为主体的各功能部分的有机组合，使幼托建筑容易形成鲜明的特征
建筑总平面图是表明新建房屋所在基地有关范围内 的总体布置，它反映新建房屋、构筑物等的位置和朝向 ，室外场地、道路、绿化等的布置，地形、地貌、标高 等以及与原有环境的关系和邻界情况等。
冬季太阳高度角小， 射入室内光线多、深度大.
■在确定建筑朝向时， 可根据主导风向的不同适当加以调整， 改变室内气候条件， 创造舒适的室内环境。
●在严寒地区， 应争取日照，建筑朝向以东、南、西为宜， 同时避免正对冬季的主导风向。
●人流集中的公共建筑， 房屋朝向，主要考虑人流走向， 道路位置和邻近建筑的关系，
•建筑形态
西安钟鼓楼广场
相关规范的要求：
《民用建筑设计通则》 《建筑设计防火规范》 《高层民用建筑设计防火规范》 《村镇建筑设计防火规范》
见教材51页表3－1，3－2
2.2 建筑与周围环境的关系
自然环境： 地形地貌、水文、地质、气象、小气候
（朝向、日照间距、风向）
建设环House
莱特——其草 原式住宅是由 许多明晰造型 构件组成的复 合形体，而其 内部空间更是 打破了“盒子空 间”、打破了室 内外空间的界 限，强调流动 、自由的空间 布局，是“有机 建筑”的典范。
古根海姆博物馆—— 螺旋上升式楼层实现了 他的塑性流动空间设想 ，但倾斜的楼板却给展 品悬挂带来难以克服的 客观困难。
总平面功能分区： 将性质相同、功能相近、 联系密切、环境要求一致的部分 划分在一起， 组成不同的功能区. 各区相对独立并成为一个有机的整体。
总平面要求： (1)各区之间相互联系。 (2)各区相对独立与分隔。 (3)室内用房与室外场地联系。
■建筑物的朝向主要是考虑:
太阳辐射强度、日照时间、主导风向、 建筑使用要求及地形条件等综合的因素。
●风景区建筑， 以创造优美的景观作为考虑朝向的主要因素。
■合理的建筑朝向 还应考虑 建筑物的性质， 基地环境等因素。
●建筑物之间的距离应根据: 日照、通风等卫生条件
与建筑防火安全要求来确定。 ●综合考虑
声音和视线， 绿化、道路及室外工程 地形利用、建筑空间处理。
日照间距:为了保证房间有一定的日照时数， 建筑物彼此互不遮挡所必须具备的距离。
建筑红线一般后退用地红线一定距离，由规划部门决定。
道路红线
•对用地强度的控制
建筑容积率：是指项目规划建设用地范围内全部建筑面积与规 划建设用地面积之比。附属建筑物也计算在内，但应注明不计 算面积的附属建筑物除外。 容积率=项目用地范围内总建筑面积÷项目总用地面积. 建筑密度：即建筑覆盖率，指项目用地范围内所有基底面积之 和与规划建设用地之比。 建筑密度=（建筑物占地面积＋构筑物占地面积＋堆场用地面 积）÷项目总用地面积×100%. 绿化率：是指规划建设用地范围内的绿地面积与规划建设用地 面积之比。
●日照间距的计算: 一般以冬至日正午12时太阳能照到 底层窗台高度 为设计依据， 控制建筑的日照间距。
日照间距计算式 L＝（H－ H 1）／tan
房屋间距
■有的建筑由于所处的周围环境不同，以及使用 功能要求不同，房屋间距也不同.
■如教学楼为了保证教室的采光和防止声音、视 线的干扰，间距要求应大于或等于2.5H，而最 小间距不小于12m。
● 建筑物的平面组合方式 ：
1. 串连式组合：令各使用部分之间互相穿通 。通常可见于空间的使用顺序和连 续性较强，或使用时联系相当紧密，相互间不需要单独分隔的情况。串联式的平 面布局容易组织交通路线，连廊部分的收进使得建筑的体块明确。
2. 并联式组合：通过走道或一个处在中心位置的公共部分，连结并联的各 个使用空间。在这种情况下，各使用空间互相独立，使用部分和交通部分 的功能明确，是使用最多最常见的一种组合方式。
■医院建筑，考虑卫生要求，
间距应大于2.0H，
●对于1~2层病房，间距不小于25m.
● 3~4层病房，间距不小于30m；
●对于传染病房与非传染病房的间距，应不小 于40m。
长江集团中心
2.3 建筑与场地的关系
借助功能分析图 ，或称之为气泡 图来归纳、明确 使用部分的功能 分区 兼顾其他 的可能性 ，尤 其建筑的结构传 力系统的布置
● 建筑物各部分的使用顺序和交通路线组织 ：
对于人流和物流流线的合理组织。其 主要原则是保证使用的方便和安全。建筑 物的主要入口门厅和各个次要入口布置应 该考虑迎向人流和物流的主要来源或有利 于它们之间的分流，在建筑物内部，各使 用部分的分布应该尽量使得使用频率较高 的房间靠近主要入口或交通核心布置。
