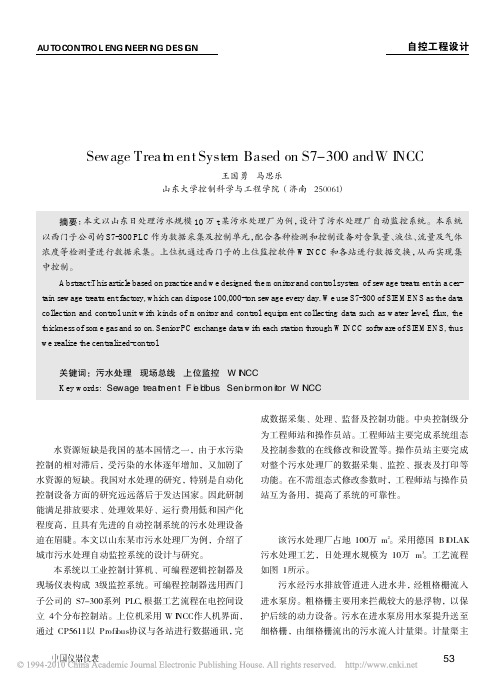

基于 Ｓ７－３００ 与 ＷＩＮＣＣ 的 污水处理控制系统
Ｓｅｗａｇｅ Ｔｒｅａｔｍｅｎｔ Ｓｙｓｔｅｍ Ｂａｓｅｄ ｏｎ Ｓ７－３００ ａｎｄ ＷＩＮＣＣ
王国勇 马思乐 山东大学控制科学与工程学院（济南 ２５００６１）
摘要：本文以山东日处理污水规模 10 万 t 某污水处理厂为例，设计了污水处理厂自动监控系统。本系统 以西门子公司的 S7-300 PLC 作为数据采集及控制单元，配合各种检测和控制设备对含氧量、液位、流量及气体 浓度等检测量进行数据采集。上位机通过西门子的上位监控软件 WINCC 和各站进行数据交换，从而实现集 中控制。
浅谈西门子PLC和WINCC在污水处理中的应用
浅谈西门子PLC和WINCC在污水处理中的应用摘要：针对污水处理站自动控制系统及污水工艺设备安全运行的重要性，说明污水自动控制系统的组成及实现，总结西门子PLC和WINCC工业组态软件在污水控制系统中的应用。
关键词：污水处理控制系统可编程控制器PLC 工业组态软件WINCC0 引言伴随着我国环境污染治理力度的日益加大，对生产和生活污水的治理工作越发重要。
而高效稳定的污水处理系统就是做好这一工作的保障。
近几年来，我国新建城市污水处理厂和新增污水处理站大都采用了PLC和组态软件技术在污水处理项目应用的经验，取得了很好的污水处理效果。
本文以实际污水处理站为例，说明污水处理控制系统的组成及实现，总结西门子PLC和WINCC工业组态软件在污水控制系统中的应用。
1 系统简介1.1 工艺流程上海某设施项目污水处理站工艺流程图，如下图所示：1.2 控制系统结构结合实际工艺情况，设计采用了三级集散控制系统，实现全厂范围的污水处理工艺流程的监测以及相关工艺设备的运行状态的监控：第一级：现场手动控制。
在各电气站点设置就地控制箱，可单独启停各操控设备及各执行机构。
第二级：PLC逻辑联动控制。
由PLC根据现场各测试设备采集的数据及系统设备运行逻辑关系，自动控制各站点内的电气设备运行状态。
第三级：中央控制计算机监测、修改PLC控制参数、上位机点动控制，实现实时监控。
手动控制及自动控制可以分别通过机房或中央控制室的“手自动转换开关”进行切换。
这样的控制方式能最大限度地保证污水处理装置安全操作的需要。
1.3 PLC测控模式本污水处理控制系统检测信号开关量多，模拟量少，以逻辑控制为主，闭环控制为辅。
整套污水处理流程有多种监控点，包括液位、压力、流量、PH值、泵运行状态等等。
PLC由电源、处理器、扩展接口、输入输出模块和通讯模块组成，各模拟量参数通过相应的变送器输出4~20mA的标准信号，通过屏蔽电缆接至PLC的AI模块。
各模拟量输出控制信号是以4~20mA的标准信号，从PLC的AO模块通过屏蔽电缆接至相应设备。
