2020版高考物理一轮复习第三章专题三动力学中的“传送带、板块”模型教案新人教版
物理一轮复习第3章牛顿运动定律微专题4动力学中的“木板_滑块”和“传送带”模型教案
微专题四动力学中的“木板-滑块”和“传送带”模型动力学中“木板-滑块”模型1．模型分析模型概述(1)滑块、滑板是上下叠放的，分别在各自所受力的作用下运动，且在相互的摩擦力作用下相对滑动.（2）滑块相对滑板从一端运动到另一端，若两者同向运动，位移之差等于板长；若反向运动，位移之和等于板长.(3)一般两者速度相等为“临界点”，要判定临界速度之后两者的运动形式。
常见情形滑板获得一初速度v0,则板块同向运动，两者加速度不同，x板>x块,Δx＝x板－x块，最后分离或相对静止滑块获得一初速度v0,则板块同向运动，两者加速度不同，x板<x块,Δx＝x块－x板，最后分离或相对静止开始时板块运动方向相反，两者加速度不同，最后分离滑板或滑块受到拉力作用，要判断两者是否有相对运或相对静止，Δx＝x块＋x板动，以及滑板与地面是否有相对运动2。
常见临界判断（1）滑块恰好不滑离木板的条件:滑块运动到木板的一端时,滑块与木板的速度相等.（2）木板最短的条件:当滑块与木板的速度相等时滑块滑到木板的一端.（3）滑块与木板恰好不发生相对滑动的条件：滑块与木板间的摩擦力为最大静摩擦力，且二者加速度相同。
[典例1]一长木板置于粗糙水平地面上，木板左端放置一小物块;在木板右方有一墙壁，木板右端与墙壁的距离为4。
5 m，如图(a)所示。
t＝0时刻开始，小物块与木板一起以共同速度向右运动,直至t＝1 s时木板与墙壁碰撞（碰撞时间极短).碰撞前后木板速度大小不变，方向相反；运动过程中小物块始终未离开木板。
已知碰撞后1 s时间内小物块的v。
t图线如图（b)所示。
木板的质量是小物块质量的15倍,重力加速度大小g取10 m/s2。
求：图（a）图(b)(1）木板与地面间的动摩擦因数μ1及小物块与木板间的动摩擦因数μ2;（2）木板的最小长度；（3）木板右端离墙壁的最终距离.[大题拆分］第一步：分析研究对象模型.设小物块和木板的质量分别为m和M。
传送带模型高中物理教案
传送带模型高中物理教案传送带模型高中物理教案1一、教学目标1.在学习机械能守恒定律的根底上，研究有重力、弹簧弹力以外其它力做功的情况，学习处理这类问题的方法。
2.对功和能及其关系的理解和认识是本章教学的重点内容，本节教学是本章教学内容的总结。
通过本节教学使学生更加深入理解功和能的关系，明确物体机械能变化的规律，并能应用它处理有关问题。
3.通过本节教学，使学生能更加全面、深入认识功和能的关系，为学生今后能够运用功和能的观点分析热学、电学知识，为学生更好理解自然界中另一重要规律——能的转化和守恒定律打下根底。
二、重点、难点分析1.重点是使学生认识和理解物体机械能变化的规律，掌握应用这一规律解决问题的方法。
在此根底上，深入理解和认识功和能的关系。
2.本节教学实质是渗透功能原理的观点，在教学中不必出现功能原理的名称。
功能原理内容与动能定理的区别和联系是本节教学的难点，要解决这一难点问题，必须使学生对“功是能量转化的量度”的认识，从笼统、浅薄地了解深入到十清楚确认识“某种形式能的变化，用什么力做功去量度”。
3.对功、能概念及其关系的认识和理解，不仅是本节、本章教学的重点和难点，也是中学物理教学的重点和难点之一。
通过本节教学应使学生认识到，在今后的学习中还将不断对上述问题作进一步的分析和认识。
三、教具投影仪、投影片等。
四、主要教学过程（一）引入新课结合复习机械能守恒定律引入新课。
提出问题：1.机械能守恒定律的内容及物体机械能守恒的条件各是什么?评价学生答复后，教师进一步提问引导学生思考。
2.假如有重力、弹簧弹力以外其它力对物体做功，物体的机械能怎样变化?物体机械能的变化和哪些力做功有关呢?物体机械能变化的规律是什么呢?教师提出问题之后引起学生的注意，并不要求学生答复。
在此根底上教师明确指出：机械能守恒是有条件的。
大量现象讲明，许多物体的机械能是不守恒的。
例如从车站开出的车辆、起飞或降落的飞机、打入木块的子弹等等。

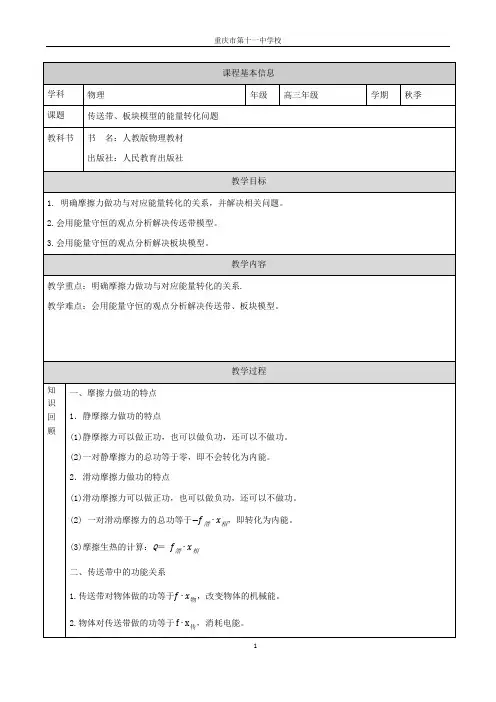

高中三年级下学期物理《传送带、板块模型的能量转化问题》教学设计
3.系统内一对滑动摩擦力做的功等于−f滑∙x相，产生热量Q＝f滑∙x相4.电动机做的功等于F牵∙x传，将电能转化为机械能和内能三、板块模型中的功能关系区分三种位移：板的位移，物块的位移，相对位移内容讲解例 1.如图所示，传送带以v0的速度匀速运动。
将质量为m的物体无初速度放在传送带上的左端，物体将被传送带送到右端，已知物体到达右端之前已和传送带相对静止，则下列说法正确的是()A.传送带对物体做功为12mv02B. 传送带克服摩擦做功12mv02C. 在传送物体过程中产生的热量为12mv02D. 电动机因传送物体而多消耗的能量为12mv02【答案】AC【分析】电动机多消耗的电能转化为内能和物体的动能，根据功能关系分析电动机多做的功；根据运动学公式求出物体与传送带相对运动时，传送带位移与物体位移之间的关系，得出传送带克服摩擦力做的功。
解决本题的关键在于分析清楚物体的运动过程以及相对位移，灵活运动功能关系。
【解答】A.物体受重力支持力和摩擦力，根据动能定理，传送带对物体做的功等于动能的增加量，即12mv02，故A正确；B.根据动能定理得：摩擦力对物体做功大小为12mv02，在物体匀加速运动的过程中，由于传送带的位移大于物体的位移，则传送带克服摩擦力做的功大于摩擦力对物体做功，所以传送带克服摩擦力做的功大于12mv02，故B错误；C.在传送物体过程产生的热量等于滑动摩擦力与相对路程的乘积，即Q=fΔx；设加速时间为t，物体的位移为x1=12v0t，传送带的位移为x2=v0t；根据动能定理，有f·x1=12mv02，故热量Q=fΔx=12mv02，故C正确；D.电动机由于传送物体多消耗的能量等于物体动能增加量和摩擦产生的内能的和，故大于12mv02，故D错误。
故选AC。
例2.如图所示，传送带与水平面之间的夹角为θ=30°，其上A、B两点间的距离为L=5m，传送带在电动机的带动下以V=1m/s的速度匀速运动，现将一质量为m=10kg的小物体(可视为质点)轻放在传送带的A点，已知小物体与传送带之间的动摩擦因数μ为√32，在传送带将小物体从A点传送到B点的过程中，求：(1)传送带对小物体做的功；(2)电动机做的功．【分析】本题为传送带问题，要注意分析物体在传送带上的受力情况及运动情况，综合利用牛顿第二定律及动能定理、功能关系等方法求解。
高考物理一轮复习课件时作业动力学中的传送带板块模型
XX
PART 04
典型例题解析与思路拓展
REPORTING
简单传送带问题解决方法
确定研究对象
选择传送带上的物体为研 究对象，分析其所受的外 力。
分析运动过程
根据物体的受力情况，分 析其在传送带上的运动过 程，包括加速、匀速、减 速等阶段。
应用运动学公式
根据运动学公式，如速度 公式、位移公式等，求解 物体的运动参量，如速度 、位移、时间等。
REPORTING
匀速直线运动规律
传送带与板块相对静止
当传送带与板块之间没有相对运动时，板块将随传送带一起做匀速直线运动。
传送带与板块有相对滑动
当传送带的速度大于板块的速度时，板块将受到传送带给它的滑动摩擦力作用而做匀加速直线运动，直到与传送 带的速度相等为止。
匀变速直线运动规律
传送带启动或制动
加强练习和巩固
通过大量的练习，加深对知识点的理解和记忆，提高解题的熟练度和准 确性。同时，要注重练习的针对性和有效性，选择适合自己的题目进行 练习。
调整心态积极备考
面对高考的压力和挑战，要保持积极的心态和良好的心理状态。合理安 排学习和休息时间，避免过度疲劳影响备考效果。同时，要相信自己经 过努力一定能够取得好成绩。
式和定理，以及其在传送带板块模型中的应用。
易错难点剖析及应对策略
摩擦力方向的判断
在传送带板块模型中，摩擦力的方向是一个易错点。要准 确判断摩擦力的方向，需要分析板块相对于传送带的运动 趋势，进而确定摩擦力的方向。
板块运动状态的分析
在分析板块运动状态时，需要注意板块在传送带上的位置 、速度、加速度等物理量的变化，以及这些物理量之间的 关系。
2020高考物理一轮总复习第三章链接高考3两类动力学模型：“板块模型”和“传送带模型”课件新人教版
解析：AC [物块滑上传送带，由于速度大于传送带速度，物块 做匀减速直线运动，可能会滑到另一端一直做匀减速直线运动，到 达另一端时恰好与传送带速度相等，故 C 正确．物块滑上传送带后， 物块可能先做匀减速直线运动，当速度达到传送带速度后一起做匀 速直线运动，速度的方向保持不变，故 B、D 错误，A 正确．]
(3)小物体从 A 点运动到 B 点经历的时间 t1＝av2，
从 B 点运动到 C 点经历的时间 t2＝va11
联立并代入数据得小物体从 A 点运动到 C 点所经历的时间 t＝t1
＋t2＝3.4 s.
ቤተ መጻሕፍቲ ባይዱ
[答案]
(1)3 m/s
7 (2)8
(3)3.4 s
解传送带问题的思维模板
[题组巩固] 1.(2019·山东临沂高三上学期期中)(多选)如图所示，绷紧的水平 传送带始终以恒定速率 v1 运行．初速度大小为 v2(v1＜v2)的小物块从 与传送带等高的光滑水平地面上滑上传送带，从小物块滑上传送带 开始计时，物块在传送带上运动的 v－t 图象可能是( )
答案：0.5 m
模型 2 传送带模型 [模型解读]
对于传送带问题，分析清楚物体在传送带上的运动情况是解题 关键，分析思路是：
弄清物体与传送带的相对运动——确定所受摩擦力的方向—— 确定物体的运动情况，具体分析见下表：
1．水平传送带问题
运动图示
滑块可能的运动情况
(1)可能一直加速
(2)可能先加速后匀速
解析：(1)木板受到的摩擦力为 Ff＝μ(m0＋m)g＝10 N 木板的加 速度为 a＝F－m0Ff＝2.5 m/s2.
(2)设拉力 F 作用 t 时间后撤去，木板的加速度为 a′＝－mFf0 木板先做匀加速运动，后做匀减速运动，且有 a＝－a′＝2.5 m/s2 则有 2×12at2＝l 联立并代入数据解得 t＝1 s，即 F 作用的最短时间是 1 s. 答案：(1)2.5 m/s2 (2)1 s
2020版高考物理一轮复习第三章课时作业10动力学中的“传送带、板块”模型课件新人教版
A．μ1>μ2 B．μ3<μ2 C．图乙中汉语词典受到的摩擦力大小是 μ3mgcosθ D．图甲中英语词典受到的摩擦力大小是 μ2mgcosθ
解析：对图甲，对整体分析，根据共点力平衡有 2mgsinθ＝ μ2·2mgcosθ，对乙图，对整体分析，根据牛顿第二定律得 2mgsinθ －μ1·2mgcosθ＝2ma，由两式可知 μ1<μ2，故 A 错误．对图乙， 对整体分析，由 2mgsinθ－μ1·2mgcosθ＝2ma，解得 a＝gsinθ－ μ1gcosθ，对汉语词典分析，根据牛顿第二定律得 mgsinθ－f＝ma， 解 得 f ＝ μ1mgcosθ ， 因 为 两 词 典 保 持 相 对 静 止 ， 则 μ1mgcosθ<μ3mgcosθ，知 μ1<μ3，无法比较 μ2 与 μ3 的关系，故 B、 C 错误．根据共点力平衡条件知，图甲中英语词典所受的摩擦力 为静摩擦力，f＝mgsinθ，因为 2mgsinθ＝μ2·2mgcosθ，所以 f＝ μ2mgcosθ，故 D 正确．
8．(2019·江苏如皋模拟)如图所示，一质量为 m1＝0.2 kg 的 足够长平板小车静置在光滑水平地面上，质量 m2＝0.1 kg 的小物 块(可视为质点)置于小车上 A 点，其与小车间的动摩擦因数 μ＝ 0.4，设最大静摩擦力等于滑动摩擦力．现给小物块一个方向水平 向右、大小为 v0＝6 m/s 的初速度，同时对小物块施加一个方向 水平向左、大小为 F＝0.6 N 的恒力，g 取 10 m/s2.求：
(2)设经过时间 t 小车与小物块速度相同，设速度为 v1，由运 动学公式得
对小车：v1＝a1t 对小物块：v1＝v0－a2t 解得 t＝0.5 s，v1＝1.0 m/s (3)假设当两者达到共同速度后相对静止，系统只受恒力 F1 作用，设系统的加速度为 a3，则由牛顿第二定律得 F1＝(m1＋m2)a3 解得 a3＝2 m/s2 此时小车所需要的静摩擦力为 Ff＝m1a3＝0.4 N
高考物理一轮复习第三章专题三动力学中的“传送带板块”模型教案新人教版
专题三 动力学中的“传送带、板块”模型突破1 传送带模型考向1 水平传送带模型(2019·海口模拟)(多选)如图所示，水平传送带A 、B 两端相距s ＝3.5 m ，工件与传送带间的动摩擦因数μ＝0.1.工件滑上A 端瞬时速度v A ＝4 m/s ，到达B 端的瞬时速度设为v B ，则(g 取10 m/s 2)( )A ．若传送带不动，则vB ＝3 m/sB ．若传送带以速度v ＝4 m/s 逆时针匀速转动，v B ＝3 m/sC ．若传送带以速度v ＝2 m/s 顺时针匀速转动，v B ＝3 m/sD ．若传送带以速度v ＝2 m/s 顺时针匀速转动，v B ＝2 m/s[审题指导] (1)若传送带顺时针转动且v 物>v 带，则传送带对物块的摩擦力为滑动摩擦力且为阻力．(2)若传送带逆时针转动，传送带对物块的摩擦力为滑动摩擦力且为阻力．【解析】 若传送带不动，由匀变速运动规律可知v 2B －v 2A ＝－2as ，a ＝μg ，代入数据解得vB ＝3 m/s ，当满足选项B 、C 、D 中的条件时，工件所受滑动摩擦力跟传送带不动时一样，还是向左，加速度还是μg ，所以工件到达B 端时的瞬时速度仍为3 m/s ，故选项A 、B 、C 正确，D 错误．【答案】 ABC分析传送带问题的关键是判断摩擦力的方向.要注意抓住两个关键时刻：一是初始时刻，根据物块相对传送带的运动方向确定摩擦力的方向，根据受力分析确定物块的运动；二是当物块的速度与传送带速度相等时，判断物块能否与传送带保持相对静止.另外注意考虑传送带长度——判定达到共同速度(临界点)之前物块是否脱离传送带.1．如图所示，足够长的水平传送带静止时在左侧某处画下标记点P ，将工件放在P 点．启动传送带，使其向右做匀加速运动，工件相对传送带发生滑动．经过t 1＝2s 立即控制传送带，使其做匀减速运动，再经过t 2＝3s 传送带停止运行，测得标记点P 通过的距离x 0＝15 m.(1)求传送带的最大速度；(2)已知工件与传送带间的动摩擦因数μ＝0.2，重力加速度g 取10 m/s 2，最大静摩擦力等于滑动摩擦力，求整个过程中工件运动的总距离．解析：(1)设传送带的最大速度为v m .根据匀变速直线运动规律，有x 0＝x 1＋x 2＝v m2(t 1＋t 2) 解得v m ＝6 m/s(2)以工件为研究对象，由牛顿第二定律，有μmg ＝ma 2 解得a 2＝μg ＝2 m/s 2设经时间t 工件与传送带速度相等，有v ＝a 2tv ＝v m ＋a 1(t －t 1)传送带减速运动中的加速度a 1＝0－v m t 2＝－2 m/s 2解得t ＝2.5 s ，v ＝5 m/st ＝2.5 s 内工件的位移x 1＝v2·t ＝6.25 m工件与传送带速度相等后，假设二者相对静止，则工件受到的合外力大小F 合＝m ·|a 1|＝m ×2 m/s 2工件与传送带之间的最大静摩擦力f m ＝μmg ＝m ×2 m/s 2因为F 合＝f m ，所以二者一起减速运动到静止 减速过程工件的位移x 2＝v2(t 1＋t 2－t )＝6.25 m故工件的总位移x ＝x 1＋x 2＝12.5 m 答案：(1)6 m/s (2)12.5 m 考向2 倾斜传送带模型上某位置轻轻放置一小木块，小木块与传送带间动摩擦因数为μ，小木块速度随时间变化关系如图乙所示，v 0、t 0已知，则( )A ．传送带一定逆时针转动B ．μ＝tan θ＋v 0gt 0cos θC ．传送带的速度大于v 0D ．t 0后木块的加速度为2g sin θ－v 0t 0【解析】 若传送带顺时针转动，当木块下滑时(mg sin θ>μmg cos θ)，将一直匀加速到底端；当滑块上滑时(mg sin θ<μmg cos θ)，先匀加速运动，在速度相等后将匀速运动，两种情况均不符合运动图象，故传送带是逆时针转动，选项A 正确．木块在0～t 0内，滑动摩擦力向下，木块匀加速下滑，a 1＝g sin θ＋μg cos θ，由图可知a 1＝v 0t 0，则μ＝v 0gt 0cos θ－tan θ，选项B 错误．当木块的速度等于传送带的速度时，木块所受的摩擦力变成斜向上，故传送带的速度等于v 0，选项C 错误．等速后的加速度a 2＝g sin θ－μg cos θ，代入μ值得a 2＝2g sin θ－v 0t 0，选项D 正确．【答案】 AD本题中在工件与传送带达到共同速度的瞬间摩擦力发生了“突变”，由向下的滑动摩擦力变为向上的滑动摩擦力．对于倾斜传送带，滑动摩擦力方向能否发生“突变”，还与动摩擦因数的大小有关．只有μ<tan θ时，才能突变为向上的滑动摩擦力；若μ>tan θ，则突变为静摩擦力．2．有一条沿顺时针方向匀速转动的传送带，恒定速度v ＝4 m/s ，传送带与水平面的夹角θ＝37°，现将质量m ＝1 kg 的小物块轻放在其底端(小物块可视作质点)，与此同时，给小物块沿传送带方向向上的恒力F ＝8 N ，经过一段时间，小物块上到了离地面高为h ＝2.4 m 的平台上．已知物块与传送带之间的动摩擦因数μ＝0.5(g 取10 m/s 2，sin37°＝0.6，cos37°＝0.8)．问：(1)物块从传送带底端运动到平台上所用的时间？(2)若在物块与传送带达到相同速度时，立即撤去恒力F ，计算小物块还需经过多少时间离开传送带以及离开时的速度？解析：(1)对物块受力分析可知，物块先是在恒力作用下沿传送带方向向上做初速度为零的匀加速运动，直至速度达到传送带的速度，由牛顿第二定律ma 1＝F ＋μmg cos37°－mg sin37°，计算得a 1＝6 m/s 2 加速时间t 1＝v a 1＝23 s加速距离x 1＝v 22a 1＝43m物块达到与传送带同速后，对物块受力分析发现，物块受的摩擦力的方向改变，因为F ＝8 N ，而下滑力和最大摩擦力之和为10 N ．故不能相对斜面向上加速．故得a 2＝0 匀速运动时间t 2＝x －x 1v ＝23s 到平台所用的时间t ＝t 1＋t 2＝43s≈1.33 s(2)若达到同速后撤去力F ，因为mg sin37°>μmg cos37°，故减速上行，由牛顿第二定律可得ma 3＝mg sin37°－μmg cos37°解得a 3＝2 m/s 2物块还需t ′离开传送带，离开时的速度为v t ，则v 2－v 2t ＝2a 3x 2 v t ＝433m/s≈2.3 m/s t ′＝v －v t a 3＝2 s －233s≈0.85 s答案：(1)1.33 s (2)0.85 s突破2 板块模型1．模型特点涉及两个物体，并且物体间存在相对滑动.如图所示，质量为M 的长木板位于光滑水平面上，质量为m 的物块静止在粗糙的长木板上，为使两者能共同向右加速运动，可以采用以下两种方案：(1)水平恒力作用在物块m 上，其最大值为F ；(2)水平恒力作用在长木板M 上．重力加速度大小为g ，物块m 与长木板M 之间的最大静摩擦力等于两者之间的滑动摩擦力．则方案(2)中的水平恒力最大值为( )A.⎝ ⎛⎭⎪⎫1＋m M FB.M m FC.⎝⎛⎭⎪⎫1＋M mFD.m MF【解析】 对于方案(1)，以物块m 为研究对象，根据牛顿第二定律有F －μmg ＝ma 1，以长木板M 为研究对象，根据牛顿第二定律有μmg ＝Ma 2，若两者出现相对滑动应有a 1≥a 2，联立解得F ≥μmg ⎝⎛⎭⎪⎫1＋m M ；对于方案(2)，以物块m 为研究对象，根据牛顿第二定律有μmg ＝ma 1′，以长木板为研究对象，根据牛顿第二定律有F ′－μmg ＝Ma 2′，若两者出现相对滑动应有a 1′≤a 2′，联立解得F ′≥μ(M ＋m )g .若取临界情况，则有F ′＝M mF ，选项B 正确．【答案】 B3．(多选)如图所示，一质量为M 的斜面体静止在水平地面上，斜面倾角为θ，斜面上叠放着A 、B 两物体，物体B 在沿斜面向上的力F 的作用下沿斜面匀速上滑．若A 、B 之间的动摩擦因数为μ，μ<tan θ，A 、B 质量均为m ，重力加速度为g ，则( BD )A ．A 、B 保持相对静止 B ．A 、B 一定相对滑动C ．B 与斜面间的动摩擦因数为F －mg sin θ2mg cos θD ．B 与斜面间的动摩擦因数为F －mg sin θ－μmg cos θ2mg cos θ解析：因为μ<tan θ，对A 研究对象则满足mg sin θ>μmg cos θ，所以A 、B 一定相对滑动，选项A 错误，B 正确；选物体B 为研究对象，由牛顿第二定律得F －μmg cos θ－mg sin θ－μB ·2mg cos θ＝0，μB ＝F －mg sin θ－μmg cos θ2mg cos θ，故选项C 错误，D 正确．4．(2019·湖北三校联考)有一项“快乐向前冲”的游戏可简化如下：如图所示，滑板长L ＝1 m ，起点A 到终点线B 的距离s ＝5 m ．开始滑板静止，右端与A 平齐，滑板左端放一可视为质点的滑块，对滑块施一水平恒力F 使滑板前进．板右端到达B 处冲线，游戏结束．已知滑块与滑板间动摩擦因数μ＝0.5，地面视为光滑，滑块质量m 1＝2 kg ，滑板质量m 2＝1 kg ，重力加速度g 取10 m/s 2，求：(1)滑板由A 滑到B 的最短时间；(2)为使滑板能以最短时间到达，水平恒力F 的取值范围．解析：(1)滑板一直加速时，所用时间最短．设滑板加速度为a 2，f ＝μm 1g ＝m 2a 2，a 2＝10 m/s 2，s ＝a 2t 22，解得t ＝1 s.(2)刚好相对滑动时，水平恒力最小，设为F 1，此时可认为二者加速度相等，F 1－μm 1g ＝m 1a 2，解得F 1＝30 N.当滑板运动到B 点，滑块刚好脱离时，水平恒力最大，设为F 2，设滑块加速度为a 1，F 2－μm 1g ＝m 1a 1，a 1t 22－a 2t 22＝L ，解得F 2＝34 N.则水平恒力大小范围是30 N≤F ≤34 N. 答案：(1)1 s (2)30 N≤F ≤34 N学习至此，请完成课时作业10。
2025年高考物理一轮复习(新人教版) 第3章 第4课时 专题强化：“传送带”模型中的动力学问题
考点一 水平传送带中的动力学问题
共速时传送带立刻停止运动，行李做匀减速运动的位移为 x1＝2va2 ＝ 0.04 m，两段划痕的长度重合，则摩擦痕迹长度为 0.04 m，D 正确。
考点一 水平传送带中的动力学问题
例3 (多选)(2023·天津市芦台一中期末)如图甲所示，绷紧的水平传送带始终 以恒定速率v1顺时针运行，初速度大小为v2的小物块从与传送带等高的光滑 水平地面上的A处滑上传送带。若从小物块滑上传送带开始计时，小物块在传 送带上运动的v－t图像(以地面为参考系)如图乙所示，已知v2>v1，则 A.t2时刻，小物块离A处的距离达到最大
√A.开始时行李的加速度大小为2 m/s2
B.行李经过2 s到达B处 C.行李在传送带上留下的摩擦痕迹长度为0.12 m
√D.当行李的速度与传送带的速度相同时，传送带立刻停止运动。整个过程中
行李在传送带上留下的摩擦痕迹长度为0.04 m
考点一 水平传送带中的动力学问题
开始时行李的加速度大小为 a＝μmmg＝2 m/s2，A 正确； 行李与传动带共速时 t1＝va＝0.2 s，行李的位移为 x＝12at12＝0.04 m， 行李匀速运动的时间为 t2＝xABv－x＝4.9 s，行李到达 B 处的时间为 t＝ t1＋t2＝5.1 s，B 错误； 行李在传送带上留下的摩擦痕迹长度为 Δx＝vt1－x＝0.04 m，C错误；
考点一 水平传送带中的动力学问题
0～t2时间内，小物块相对传送带向左运动，始终受到向右的滑动摩 擦力，滑动摩擦力的大小和方向都不变，故C正确，D错误。
考点一 水平传送带中的动力学问题
总结提升
水平传送带问题的常见情形及运动分析
情景
滑块的运动情况
传送带不足够长(滑块最终未 与传送带相对静止)
高考物理一轮总复习精品课件 第3章 运动和力的关系 第4讲 专题提升 动力学中的传送带模型
2
(1)
8(-)
13-12
(2)
解析 (1)设物品做匀加速直线运动的加速度大小为 a,则
2
=2a(l-d)
2
μmg=ma
联立解得
2
2
a=
,μ=
。
8(-)
8(-)
(2)设物品匀加速到 v 走过的位移为 x,由 v2=2ax 得 x=4(l-d)
故匀速运动的位移为 l-x=vt1
2
1 2
L= at ,代入数据解得
2
t= 5.8 s;若传送带逆时针转动,物块的加速度 a1=gsin θ+μgcos θ=10 m/s2,则
物块加速至与传送带速度相等需要的时间为
1
L1=2a11 2 =0.8
t1= =0.4
1
s,发生的位移为
m,可知物块加速到 4 m/s 时仍未到达 B 点,设此后物块加速度
(1)可能一直加速
(2)可能先加速后匀速
(1)v0>v时,可能一直减速,也可能先减速再匀速
(2)v0<v时,可能一直加速,也可能先加速再匀速
(1)传送带较短时,滑块一直减速到达左端
情境3
(2)传送带较长时,滑块还要被传送带传回右端。
若v0>v,返回时速度为v;若v0<v,返回时速度为v0
2.倾斜传送带模型情境
传送带模型中的动力学图像
考向一 根据传送情境确定动力学图像
典题5 (多选)(2023广东佛山模拟)如图所示,飞机场运输行李的传送带保持
恒定的速率运行,将行李箱无初速度地放在传送带底端,传送带将它送入飞
机货舱。此过程中货物的速度为v、加速度为a、摩擦力为Ff、位移为x,设
高三物理一轮复习优质学案：动力学中的“传送带、板块”模型
能力课2 动力学中的“传送带、板块”模型[冷考点]“传送带”模型命题角度1水平传送带问题求解的关键在于对物体所受的摩擦力进行正确的分析判断。
物体的速度与传送带速度相等的时刻就是物体所受摩擦力发生突变的时刻。
『例1』如图1所示，水平长传送带始终以v匀速运动，现将一质量为m的物体轻放于A端，物体与传送带之间的动摩擦因数为μ，AB长为L，L足够长。
问：图1(1)物体从A到B做什么运动？(2)当物体的速度达到传送带速度v时，物体的位移多大？传送带的位移多大？(3)物体从A到B运动的时间为多少？(4)什么条件下物体从A到B所用时间最短？解析(1)物体先做匀加速直线运动，当速度与传送带速度相同时，做匀速直线运动。
(2)由v＝at和a＝μg，解得t＝v μg物体的位移x1＝12at 2＝v22μg传送带的位移x2＝vt＝v2μg (3)物体从A到B运动的时间为t总＝vμg ＋L－x1v＝Lv＋v2μg(4)当物体从A到B一直做匀加速直线运动时，所用时间最短，所以要求传送带的速度满足v≥2μgL。
答案(1)先匀加速，后匀速(2)v22μgv2μg(3)Lv＋v2μg(4)v≥2μgL『拓展延伸1』若在『例1』中物体以初速度v0(v0≠v)从A端向B端运动，则：(1)物体可能做什么运动？(2)什么情景下物体从A到B所用时间最短，如何求最短时间？解析(1)①若v0<v，物体刚放到传送带上时将做a＝μg的匀加速运动。
假定物体一直加速到离开传送带，则其离开传送带时的速度为v′＝v20＋2μgL。
显然，若v0<v<v20＋2μgL，则物体在传送带上将先加速，后匀速运动；若v≥v20＋2μgL，则物体在传送带上将一直加速运动。
②若v0>v，物体刚放到传送带上时将做加速度大小为a＝μg的匀减速运动。
假定物体一直减速到离开传送带，则其离开传送带时的速度为v′＝v20－2μgL。
显然，若v≤v20－2μgL，则物体在传送带上将一直减速运动；若v0>v>v20－2μgL，则物体在传送带上将先减速，后匀速运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题三动力学中的“传送带、板块”模型
突破1 传送带模型
考向1 水平传送带模型
(1)
(2)
(1)
(2)
匀速
(3)
匀速
(1)
(2)
端．
时，返回时速度为
(2019·海口模拟)(多选)如图所示，水平传送带A、B两端相距s ＝3.5 m，工件与传送带间的动摩擦因数μ＝0.1.工件滑上A端瞬时速度v A＝4 m/s，到达B 端的瞬时速度设为v B，则(g取10 m/s2)( )
A．若传送带不动，则v B＝3 m/s
B．若传送带以速度v＝4 m/s逆时针匀速转动，v B＝3 m/s
C．若传送带以速度v＝2 m/s顺时针匀速转动，v B＝3 m/s
D．若传送带以速度v＝2 m/s顺时针匀速转动，v B＝2 m/s
[审题指导] (1)若传送带顺时针转动且v 物>v 带，则传送带对物块的摩擦力为滑动摩擦力且为阻力．
(2)若传送带逆时针转动，传送带对物块的摩擦力为滑动摩擦力且为阻力．
【解析】 若传送带不动，由匀变速运动规律可知v 2
B －v 2
A ＝－2as ，a ＝μg ，代入数据解得v
B ＝3 m/s ，当满足选项B 、
C 、
D 中的条件时，工件所受滑动摩擦力跟传送带不动时一样，还是向左，加速度还是μg ，所以工件到达B 端时的瞬时速度仍为3 m/s ，故选项A 、B 、C 正确，D 错误．
【答案】 ABC
分析传送带问题的关键是判断摩擦力的方向.要注意抓住两个关键时刻：一是初始时刻，根据物块相对传送带的运动方向确定摩擦力的方向，根据受力分析确定物块的运动；二是当物块的速度与传送带速度相等时，判断物块能否与传送带保持相对静止.另外注意考虑传送带长度——判定达到共同速度(临界点)之前物块是否脱离传送带.
1．如图所示，足够长的水平传送带静止时在左侧某处画下标记点P ，将工件放在P 点．启动传送带，使其向右做匀加速运动，工件相对传送带发生滑动．经过t 1＝2s 立即控制传送带，使其做匀减速运动，再经过t 2＝3s 传送带停止运行，测得标记点P 通过的距离x 0＝15 m.
(1)求传送带的最大速度；
(2)已知工件与传送带间的动摩擦因数μ＝0.2，重力加速度g 取10 m/s 2
，最大静摩擦力等于滑动摩擦力，求整个过程中工件运动的总距离．
解析：(1)设传送带的最大速度为v m .根据匀变速直线运动规律，有x 0＝x 1＋x 2＝v m
2
(t 1＋
t 2) 解得v m ＝6 m/s
(2)以工件为研究对象，由牛顿第二定律，有μmg ＝ma 2 解得a 2＝μg ＝2 m/s 2
设经时间t 工件与传送带速度相等，有v ＝a 2t
v ＝v m ＋a 1(t －t 1)
传送带减速运动中的加速度a 1＝0－v m t 2
＝－2 m/s 2
解得t ＝2.5 s ，v ＝5 m/s
t ＝2.5 s 内工件的位移x 1＝v
2
·t ＝6.25 m
工件与传送带速度相等后，假设二者相对静止，则工件受到的合外力大小F 合＝m ·|a 1|。
