地下连续墙“两墙合一”设计问题探讨
“两墙合一”地下连续墙支护结构在工程中的应用
“两墙合一”地下连续墙支护结构在工程中的应用“两墙合一”地下连续墙支护结构是一种常用于地下工程中的支护结构，它由两道墙体组成，通过采用预制混凝土板和纵横向钢筋混凝土框架进行加固，形成一个整体结构。
这种结构在地下工程中的应用非常广泛，本文将详细介绍其应用于地下工程的优势和特点。
首先，两墙合一地下连续墙支护结构可以有效地控制地下水的渗透。
地下工程常常面临地下水位高的情况，如果不进行有效的控制，地下水的渗透将严重影响工程的施工和使用。
两墙合一结构利用预制混凝土板和混凝土框架形成封闭的墙体结构，可以有效地阻止地下水的渗透，保证工程的安全施工和使用。
其次，两墙合一地下连续墙支护结构具有较高的承载能力。
地下工程往往需要承受较大的荷载，例如地下室、地下车库等。
两墙合一结构采用纵横向钢筋混凝土框架加固，使得墙体具有较高的抗弯承载能力和刚度，能够承受较大的荷载，保证工程的安全性和稳定性。
此外，两墙合一地下连续墙支护结构施工简单、效率高。
这种结构采用模块化的设计和预制构件的制作，施工过程中只需进行简单的拼装，可以大大缩短施工周期，提高施工效率。
另外，由于采用预制构件，可以降低现场施工的难度和风险，提高工程品质和施工安全性。
还有，两墙合一地下连续墙支护结构具有较长的使用寿命。
这种结构采用混凝土制作，并采用了预制构件和钢筋加固措施，使其具有较高的抗腐蚀性和耐久性。
因此，这种结构能够长期使用，减少维护和修复的次数和成本，降低工程的运营成本。
最后，两墙合一地下连续墙支护结构还具有较好的适应性和可塑性。
这种结构可以根据地下工程的具体情况进行调整和改变，可以适应各种地质环境和工程要求。
同时，由于采用了预制构件，可以根据需要进行拆解和重复使用，具有较高的可塑性。
总之，“两墙合一”地下连续墙支护结构在地下工程中的应用具有诸多优点。
它能够有效地控制地下水的渗透，具有较高的承载能力，施工简单高效，具有较长的使用寿命，以及良好的适应性和可塑性。
地连墙两墙合一施工要点
地连墙两墙合一施工要点学习地连墙两墙合一施工要点这么久，今天来说说关键要点。
我理解地连墙两墙合一呢，就像是盖房子让一堵墙身兼两职，施工起来真挺不容易的。
首先是导墙施工，这就像是盖房子打地基那么重要。
导墙的位置和垂直度得精准把握，如果导墙偏了歪了，那后面的地连墙可就跟着全乱套了。
我就想啊，这导墙就像我们建房子定的那个初始框架，框架歪了房子能正吗？肯定不能啊。
在成槽这个环节一定要注意。
这成槽设备得选好了，不同的地质条件适合不同的设备。
有时候我就很困惑，这么多种设备怎么选呢？后来我总结，要根据地质报告里这个土的性质，像软土地层和硬地层用的设备就有很大不同。
比如说在比较软的淤泥质土，可能抓斗式的成槽机就比较好使，但如果是有岩石层就麻烦了，可能得用上冲击钻之类的设备。
泥浆的控制也是要点。
我理解泥浆就像是我们炒菜的酱油，虽然用量不是最多，但它的作用可不能小看。
泥浆要维持合适的密度和黏度，不然槽壁就容易塌。
我有一次做模拟的时候就没控制好泥浆的参数，差点模拟的槽壁就塌了，这就让我意识到这个环节是真要谨小慎微啊。
钢筋笼的制作和吊放也不能马虎。
钢筋笼的尺寸、配筋必须按照设计来，这里我就想到一个记忆方法，把设计图纸看成是一个铁律，完全按照这个来就不容易出错。
吊放的时候得确保垂直和平稳。
这就好比我们往一个狭窄的井里放一根很长的杆子，不小心就容易卡住或者歪了。
还有对了还有个要点，就是接头的处理，这个可是关键部位，处理不好以后地下水渗漏啊之类的问题就来了。
关于这个地连墙两墙合一施工，有很多好书可以参考，像《地下连续墙工程技术规程》就很详细地阐述了这些问题。
这就是我目前总结出来的施工要点，不过我也在不断学习中。
如果哪里理解错了或者不严谨，还望见谅。
在实际学习过程中，到现场去看真的是很重要的学习技巧，多看几次工人师傅操作，很多困惑的地方一下就明白了，所以不要光纸上谈兵，要多多结合实际情况学习呀。
关于地下连续墙施工中常见问题及处理措施的探讨
关于地下连续墙施工中常见问题及处理措施的探讨作者基于多个地下连续墙工程施工的经验总结，在对地下连续墙常见问题如接缝夹泥，渗漏，槽壁坍塌等分析后，提出了预防和处理措施，以确保深基坑支护工程施工顺利进行。
标签：深基坑;地下连续墙;地下墙渗漏;槽壁坍塌;混凝土内夹泥地下连续墙技术因其施工震动小，施工噪音低，墙体刚度大，防渗性能好，地质适应性强等特点，在城市深大基坑和地质条件复杂的工程中得到广泛应用。
但随着地下连续墙的不断加深，以及现代建筑物对连续墙刚度，防渗性能的要求越来越高，传统的结构构造和施工方法，检测方法都难以保证地下连续墙的墙体质量，以致造成沉渣过厚，墙体露筋，接头渗漏，墙底绕渗等许多质量问题。
这些质量问题的存在，轻则对后续施工造成很大的影响，重则严重影响基坑工程的正常施工。
本人针对地下连续墙中存在的各种质量问题，从设计和施工两个方面进行探讨，以寻求有效对策。
1 地下连续墙的概念及施工工艺流程1.1地下连续墙概念利用各种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的沟槽，并在其内浇筑适当材料（混凝土）而形成一道具有防渗（水）、挡土和承重功能的地下墙体。
1.2地下连续墙的施工工艺流程施工工艺流程如下：测量放线→导墙施工→地下墙成槽→清基→钢筋笼吊放→水下混凝土浇筑。
2 地下连续墙施工中常见问题分析及处理措施常见问题主要发生在地下连续墙成槽阶段、清基阶段、钢筋笼吊放阶段和水下混凝土浇筑阶段中。
2.1地下连续墙内夹泥地下连续墙内夹泥主要是接缝夹泥及墙体本身夹泥。
2.1.1原因分析1）接头设计缺陷：采用相邻槽段水平钢筋凹凸搭接接头，先行施工槽段钢筋伸到隔板外侧钢筋划落掉的杂土无法清理，导致出现接缝夹泥;“工”字形钢接头，接头部位容易塌方，易造成接头夹泥;“V”字形接头，接头钢板两侧包裹的土工布或铁皮，受坑壁碰撞，挤压时易受损造成接头夹泥。
2）接头清刷不到位，导致接缝夹泥。
3）灌注时导管埋入混凝土深度太小，发生提漏事故，使浮浆、泥浆卷入混凝土中，造成墙体夹泥。

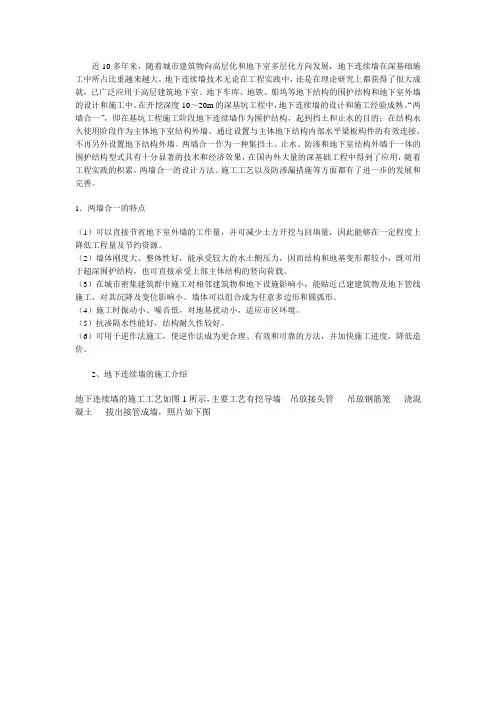

地下连续墙“两墙合一”应用介绍
近 10 多年来，随着城市建筑物向高层化和地下室多层化方向发展，地下连续墙在深基础施工中所占比重越来越大，地下连续墙技术无论在工程实践中，还是在理论研究上都获得了很大成就，已广泛应用于高层建筑地下室、地下车库、地铁、船坞等地下结构的围护结构和地下室外墙的设计和施工中。
在开挖深度10～20m 的深基坑工程中，地下连续墙的设计和施工经验成熟。
“两墙合一”，即在基坑工程施工阶段地下连续墙作为围护结构，起到挡土和止水的目的；在结构永久使用阶段作为主体地下室结构外墙，通过设置与主体地下结构内部水平梁板构件的有效连接，不再另外设置地下结构外墙。
两墙合一作为一种集挡土、止水、防渗和地下室结构外墙于一体的围护结构型式具有十分显著的技术和经济效果，在国内外大量的深基础工程中得到了应用，随着工程实践的积累，两墙合一的设计方法、施工工艺以及防渗漏措施等方面都有了进一步的发展和完善。
1．两墙合一的特点（1）可以直接节省地下室外墙的工作量，并可减少土方开挖与回填量，因此能够在一定程度上降低工程量及节约资源。
（2）墙体刚度大、整体性好，能承受较大的水土侧压力，因而结构和地基变形都较小，既可用于超深围护结构，也可直接承受上部主体结构的竖向荷载。
（3）在城市密集建筑群中施工对相邻建筑物和地下设施影响小，能贴近已建建筑物及地下管线施工，对其沉降及变位影响小。
墙体可以组合成为任意多边形和圆弧形。
（4）施工时振动小、噪音低，对地基扰动小，适应市区环境。
（5）抗渗隔水性能好，结构耐久性较好。
（6）可用于逆作法施工，使逆作法成为更合理、有效和可靠的方法，并加快施工进度，降低造价。
2、地下连续墙的施工介绍地下连续墙的施工工艺如图1所示，主要工艺有挖导墙吊放接头管吊放钢筋笼浇混凝土拔出接管成墙，照片如下图。
方桩和墙交错结合式地下连续墙“二墙合一”施工技术研究
Value Engineering0引言随着经济的快速发展，城市空间变得越来越紧张，因此三维城市空间已经被作为重要的自然资源进行开发。
其中，地下空间的开发和利用成为了21世纪城市建设的方向之一。
同时，自80年代以来，高层建筑的数量和高度都在不断增加，这也导致了大量深基坑工程的出现。
尤其是进入90年代后，大中城市的地价不断上涨，空间利用率也随之提高，出现了众多的超高层建筑，使深基坑工程向更大深度和更大规模的方向发展。
而且，许多地下空间的开挖都位于建筑群密集的地区，这使得在建筑物或构筑物旁进行施工变得更加困难。
这一切都使得深基坑支护施工的难度日益增大，但也促进了深基坑计算方法和施工工艺的发展。
针对上述问题，中国水利水电第十一工程局有限公司结合泰国MEA 孔提地下变电站项目，开展了《方桩和墙交错结合式地下连续墙“二墙合一”技术研究》，总结出《方桩和墙交错结合式地下连续墙“二墙合一”施工工法》，并在泰国MEA 孔提地下变电站项目、泰国曼谷拉差达至拉查普段地下通道项目得以应用，并取得良好的安全、经济效果。
1工法优势①采用按一定间距布设在地连墙内的方桩，做为地连墙的一部分，通过帽梁和主体结构梁板将方桩和地连墙刚性连接，墙体刚性大、整体性好。
在地连墙承受外侧土、水压力时，起到了有力的反向支撑作用，可有效抵抗墙体位移变位。
提高单次悬臂开挖的基坑深度，减少基坑内支撑的数量，进而节约周转材料的施工成本。
②“二合一”地连墙具有挡土、防水的作用，同时墙底设置在隔水土层中，避免了排桩围护结构和降水井占地过多的缺点，同时避免因降水造成临近建筑物或管线的沉降变形。
③采用“二合一”地连墙，通过主体结构最下层底板将主体立柱下方的工程桩连接成一个整体，同时加强地下各楼层与地连墙之间的连接构造，使得地连墙参与主体结构共同工作并满足正常使用要求。
④方桩和墙交错结合式的地连墙能够承受较大的垂直荷载，可减少临近地连墙部位的工程桩数量或单桩承载力。

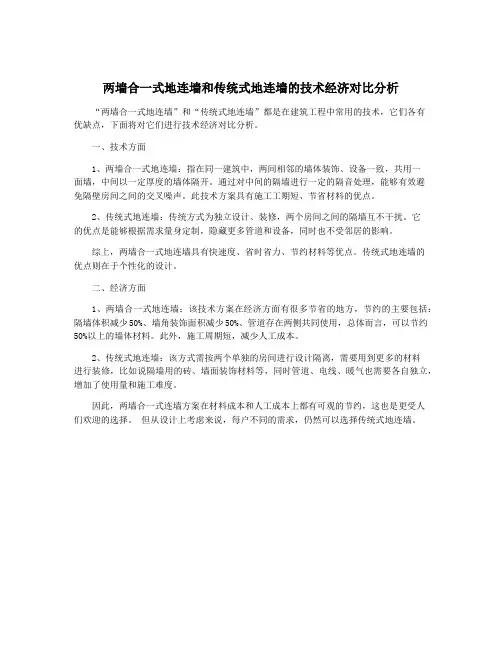

两墙合一式地连墙和传统式地连墙的技术经济对比分析
两墙合一式地连墙和传统式地连墙的技术经济对比分析
“两墙合一式地连墙”和“传统式地连墙”都是在建筑工程中常用的技术，它们各有
优缺点，下面将对它们进行技术经济对比分析。
一、技术方面
1、两墙合一式地连墙：指在同一建筑中，两间相邻的墙体装饰、设备一致，共用一
面墙，中间以一定厚度的墙体隔开。
通过对中间的隔墙进行一定的隔音处理，能够有效避
免隔壁房间之间的交叉噪声。
此技术方案具有施工工期短、节省材料的优点。
2、传统式地连墙：传统方式为独立设计、装修，两个房间之间的隔墙互不干扰。
它
的优点是能够根据需求量身定制，隐藏更多管道和设备，同时也不受邻居的影响。
综上，两墙合一式地连墙具有快速度、省时省力、节约材料等优点。
传统式地连墙的
优点则在于个性化的设计。
二、经济方面
1、两墙合一式地连墙：该技术方案在经济方面有很多节省的地方，节约的主要包括：隔墙体积减少50%、墙角装饰面积减少50%、管道存在两侧共同使用，总体而言，可以节约50%以上的墙体材料。
此外，施工周期短，减少人工成本。
2、传统式地连墙：该方式需按两个单独的房间进行设计隔离，需要用到更多的材料
进行装修，比如说隔墙用的砖、墙面装饰材料等，同时管道、电线、暖气也需要各自独立，增加了使用量和施工难度。
因此，两墙合一式连墙方案在材料成本和人工成本上都有可观的节约，这也是更受人
们欢迎的选择。
但从设计上考虑来说，每户不同的需求，仍然可以选择传统式地连墙。
地下连续墙设计与施工中若干问题的探讨
地下连续墙设计与施工中若干问题的探讨摘要本文对地下连续墙设计过程中的钢筋网保护层、钢筋网接驳、钢筋网预埋件、墙体锚固深度、以及施工过程中钢筋网安装、泥浆制备、槽底清孔、质量检测设备等各个环节中影响墙体质量的一些问题进行了探讨。
关键词地下连续墙设计施工方法问题探讨地下连续墙技术因其施工振动小，施工噪音低，墙体刚度大，防渗性能好，地质适应性强等特点，在城市深大基坑和地质条件复杂的工程中得到广泛应用。
但随着地下连续墙的不断加深，以及现代建筑物对连续墙刚度、防渗性能的要求越来越高，传统的结构构造和施工方法、检测方法都难以保证地下连续墙墙体质量，以致造成沉渣过厚、墙体露筋、接头渗漏、墙底绕渗等许多质量问题。
这些质量问题的存在，轻则对后续施工造成很大的影响，重则严重影响基坑工程的正常施工。
本人针对地下连续墙中存在的各种质量问题，从设计和施工两个方面进行探讨，以寻求有效对策。
1．构造设计对地下连续墙质量的影响1.1正确选用钢筋网保护层厚度正确选用钢筋网保护层厚度可有效地防止墙体钢筋外露，防止钢筋锈蚀破坏。
广东省标准《地下连续墙结构设计规程》(DBJ/T15-13-95)第4.4.5条规定，“地下墙受力钢筋的混凝土保护层厚度可采用70～100mm”。
而在设计时，为了尽量增加墙体的有效高度，设计人员往往选用70mm。
假设地下连续墙施工垂直度为1/M，则墙体钢筋保护层(a)与墙体深度(h)的关系计算公式如下，即h=2a×M÷100(m)，计算结果如表1所示。
从表1可看出，保护层的厚度与施工垂直度、施工深度有十分密切的关系。
目前我国连续墙实际施工垂直精度约为1/150左右，当钢筋保护层厚度为70mm时，墙深达到21m时钢筋网可能会碰到槽壁，墙体主筋外露。
对于水平钢筋，施工精度不变的情况下，钢筋网与槽壁接触的高度还要进一步缩小。
假如水平钢筋直径为16mm，则当保护层厚度为70mm时钢筋网与槽接触的高度为h=2(a-φ)×M÷100=10.8m，墙体深度减小了近13%。
两墙合一式地连墙和传统式地连墙的技术经济对比分析
两墙合一式地连墙和传统式地连墙的技术经济对比分析两墙合一式地连墙和传统式地连墙是两种常见的建筑施工技术，它们在技术和经济方面存在一些差异。
本文将对这两种技术进行对比分析。
两墙合一式地连墙是一种采用预制墙板的建筑技术，通过在施工现场将预制好的墙板进行组装，形成墙体结构。
而传统式地连墙则是使用灰浆砌筑砖块或混凝土墙体。
在施工过程中，两墙合一式地连墙相对于传统式地连墙具有优势。
预制墙板的制作和组装可以在工厂进行，可以大大缩短施工周期，并减少了现场施工过程中的噪音和污染。
而传统式地连墙需要现场砌筑，施工周期相对较长。
在技术方面，两墙合一式地连墙具有更高的施工效率和施工质量。
因为预制墙板可以通过机器进行加工，尺寸精确，墙面平整，墙体的抗震性和耐久性更强。
而传统式地连墙由于人工操作的不确定性，施工质量往往较难保证。
两墙合一式地连墙还具有一定的环保性和经济性。
预制墙板可以通过工厂生产，材料的利用更加有效，减少了浪费。
而传统式地连墙需要现场混凝土浇筑或砖块砌筑，材料的利用率相对较低。
两墙合一式地连墙的施工速度较快，劳动力成本相对较低。
两墙合一式地连墙也存在一些局限性。
预制墙板的制造需要一定的设备和技术支持，对于一些施工条件有限的地区，可能不太适用。
墙板的运输和组装需要一定的时间和空间，施工现场的安排和管理相对较为复杂。
两墙合一式地连墙和传统式地连墙在技术和经济方面存在差异。
两墙合一式地连墙具有施工周期短、施工质量高、环保性好和经济性较佳的优势，但在一些特定条件下可能存在技术和管理上的限制。
而传统式地连墙则相对传统，施工过程相对较长，施工质量可能较难保证，但适用于各种施工条件。
在具体选择时，需要综合考虑项目需求、施工条件和经济效益等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下连续墙“两墙合一”设计问题探讨
作者：杨文旻
来源：《中国房地产业·下半月》2016年第06期
【摘要】本文主要探讨地下连续墙“两墙合一”的相关设计问题。
包括“两墙合一”的受力特性、节点设计以及防水措施。
引入实际工程应用情况，说明其应用的合理性。
为地下连续墙“两墙合一”的推广及应用提供参考。
【关键词】地下连续墙；两墙合一；受力特性；节点设计；防水措施
地下连续墙用于基础埋深大、地质条件差、水位高、场地周边建筑较贴等地下工程施工情况，有着明显的优势。
目前地下连续墙主要充当施工期间的临时支护，当地下施工完成并回填后就退出舞台，后期建筑结构使用过程中不再考虑地下连续墙的作用，造成一定浪费。
地下连续墙兼做主体结构参与正常使用阶段的结构受力，有着重大的意义。
实现地下连续墙兼做主体结构，引出了“两墙合一”的概念。
“两墙合一”即在地下施工阶段地下连续墙作为围护支挡结构，地下施工完成后，开始充当地下室外墙，通过设置与地下主体结构梁板的有效连接，成为主体结构的一部分，在正常使用阶段参与主体结构受力。
随着地下连续墙作为主体结构的应用，实际工程对“两墙合一”的设计、施工以及防水措施等方面[1]提出了严格的要求。
本文主要介绍地下连续墙“两墙合一”设计方面的问题。
1、“两墙合一”受力特性
地下连续墙作为主体结构的一部分，其荷载及受力特性随各个阶段而不同。
首先，地下连续墙在施工阶段作为基坑支护结构，其主要作用为临时挡土与止水，此时连续墙主要承受土压力、水压力。
连续墙可近似为下端固支，上端铰支的梁，其底部固支部位内力最大。
当连续墙埋深较深时，底部内力大，需增加连续墙厚度。
此时，可在地下室范围内增加多层水平支撑，减少计算跨度，降低底部内力，达到优化设计的目的。
还可以在连续墙外侧增加临时锚杆，用于平衡连续墙内力。
然而后者受现场施工环境限制，对于周边建筑物较多或地基土质较差时无法使用。
其次，地下连续墙在主体结构竣工后，其主要功能在于充当地下室外墙，同时作为地下室楼层梁板的边支座，起到一定的竖向构件[2]作用。
此时连续墙主要承受土压力、水压力以及主体结构的竖向、水平荷载产生的内力。
连续墙可近似为下端固支，上端铰支，中间多道侧向约束的连续梁。
除了承受土压力、水压力及路面荷载外，还承受主体结构传递过来的竖向与水平力。
最后，地下连续墙在主体结构建成若干年后，土压力由主动土压力转变为静止土压力，而水位回复到常年水位，此时，地下连续墙需要满足正常使用状态挠度及裂缝的要求，并考虑各种活荷载增减所引起内力的影响。
地下连续墙作为主体结构一部分，除地下室外墙作用外，还充当地下室楼层梁板支座，直接把主体荷载传递至地基，所以，地下连续墙需落于基础持力层内，其入岩深度[3]及持力层选择有较高的要求，需结合地下连续墙整体稳定、坑底抗隆起和抗倾覆等各项验算，并满足竖向承载力[2]要求。
2、“两墙合一”节点设计
地下连续墙作为主体结构的一部分，其布置方式有单一墙、复合墙和叠合墙3种[4]，一般采用叠合墙。
叠合墙主要由地下连续墙与内衬墙组成，两者先后浇筑，靠结合面与两者之间的抗剪构造措施[5]连接，形成整体的主体结构构件。
广州某艺术博物馆成功采用了两墙合一的设计与施工，地下连续墙厚度800mm，内衬墙厚度300mm，两墙之间的构造连接如图1、2所示。
在地下连续墙钢筋绑扎时，预埋入胡须筋及12mm厚通长钢板，采用预埋塑料泡沫包裹，与地下连续墙钢筋笼集成一体，吊入连续墙槽，浇捣混凝土完成连续墙施工。
待地下室开挖后，刨开塑料泡沫，露出胡须筋及钢板，凿毛连续墙面，在完成防水措施后绑扎内衬墙钢筋并完成混凝土浇捣，最终完成两墙合一。
3、“两墙合一”防水措施
地下连续墙“两墙合一”既充当地下室外墙，又作为主体结构承受竖向、水平荷载，其防水抗渗要求严格。
广州某艺术博物馆地下室多为藏品库房、展厅等重要用房，需达到一级防水的要求。
为保证连续墙与内衬墙合二为一的防水效果，首先连续墙自身采用抗渗混凝土并设置了钢板止水带，连续墙竖向接缝采用工字型钢焊接连接，转角及关键部位加强内置型钢；其次地下连续墙与内衬墙之间喷涂自粘式防水材料，利用其独特的渗透和自我修复能力，增加结构的密实性来达到刚性防水抗渗的目的，接着找平后又增加了合成高分子防水涂料。
所有防水措施，在关键部位增加厚度或道数，以巩固整体防水效果。
由于地下连续墙与内衬墙之间存在防水层，使得两墙连接变弱，对整体受力有一定影响。
通过有限元分析，对800mm连续墙与300mm内衬墙中间设置防水层与1100mm厚连续墙作比较，在水、土压力作用下，混凝土应力、钢筋应力、墙体水平位移均增幅5%以内，属工程允许范围，且设置防水层后，两墙仍能共同受力，协同变形。
另外，对比两墙之间设置防水层与不设防水层施工缝的受力情况，知道设置防水层后，整体刚度略微降低，但减少了施工缝位置混凝土拉压损伤，在满足刚度情况下，反而有利。
结语：
地下连续墙“两墙合一”使地下连续墙作为一种集挡土、止水、防渗和地下室外墙作用于一体的结构形式具有十分显著的技术和经济效益，逐渐被国内越来越多工程所采用。
本文主要从地下连续墙“两墙合一”的内力特性、节点设计以及防水措施等方面作了简单的介绍，提出了一些相应的做法，并应用于实际工程，收到了不错的成效，说明目前针对“两墙合一”的技术措施是成功的。
相信未来“两墙合一”将得到更广泛的应用及发展。
参考文献：
[1]李旭涛.“两墙合一”地下连续墙在工程中的应用及常见问题分析[J].建筑知识，2014.
[2]孙峰，徐杨青等.“两墙合一”地下连续墙竖向承载力设计计算研究[J].岩土工程学报，2014.
[3]翁其平，王卫东等.超深圆形基坑逆作法“两墙合一”地下连续墙设计[J].建筑结构学报，2010，5.
[4]王卫东.地下连续墙作为主体结构的设计[J].建筑结构，2008，1.
[5]陈松，邢沛霖等.超深基坑地下连续墙作为主体结构的设计方法研究[J].建筑结构，2012，9.。
